家用游戏主机外观结构三维建模

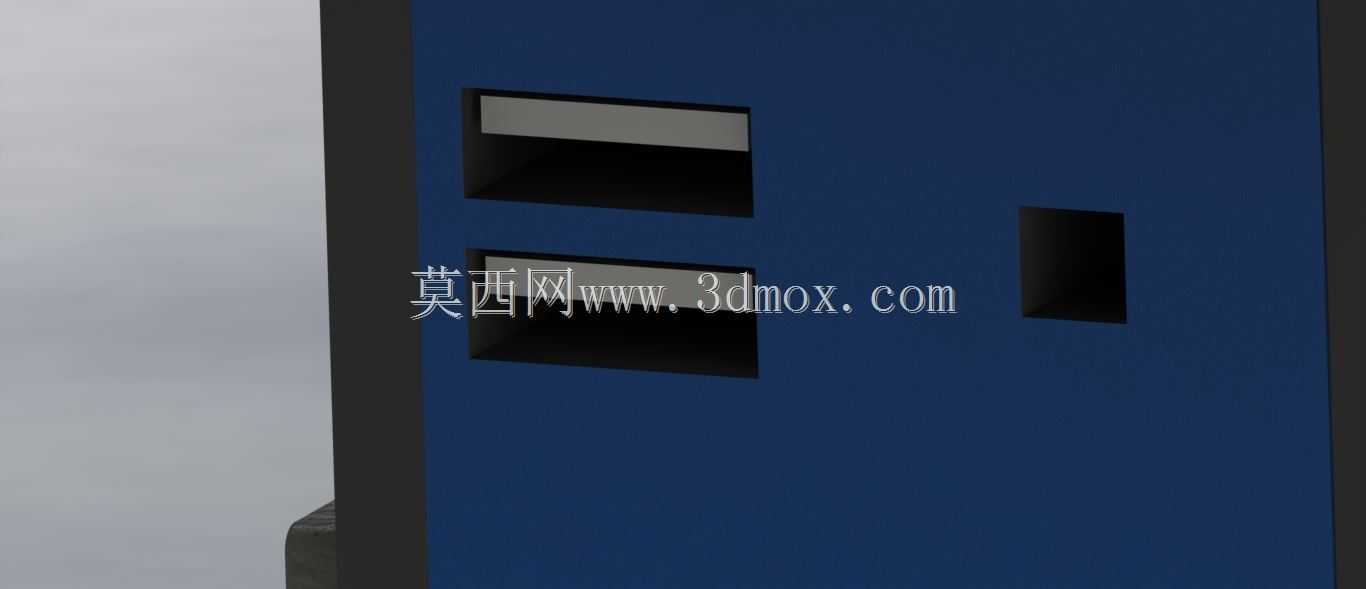

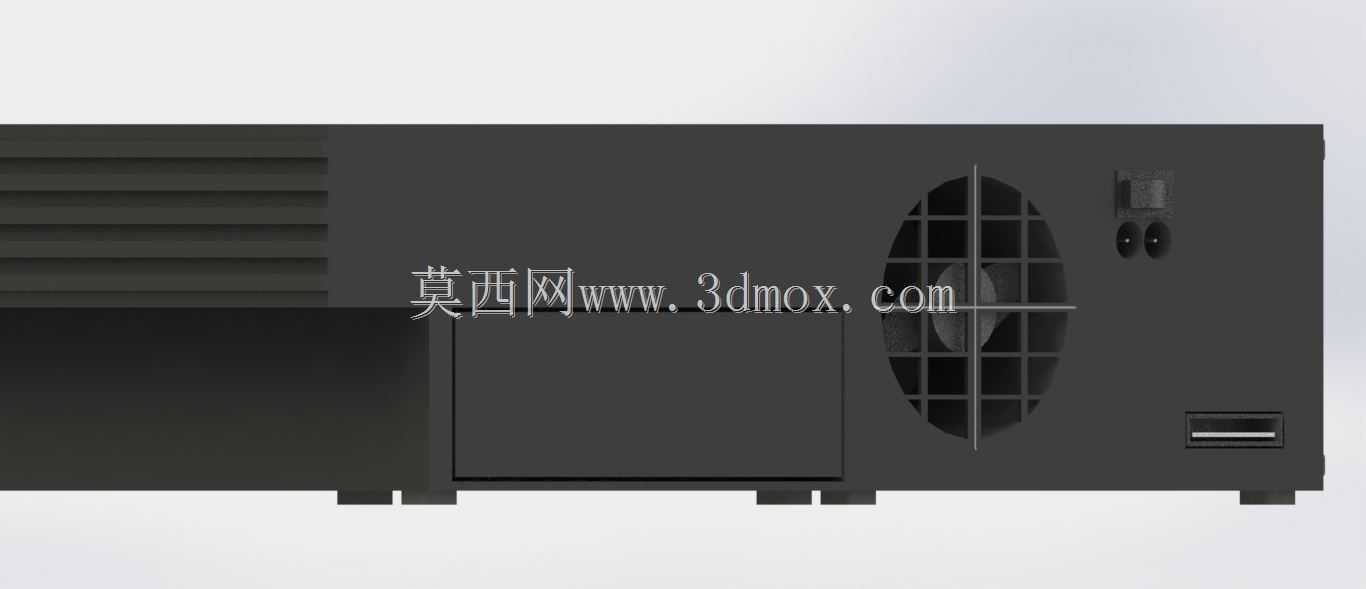

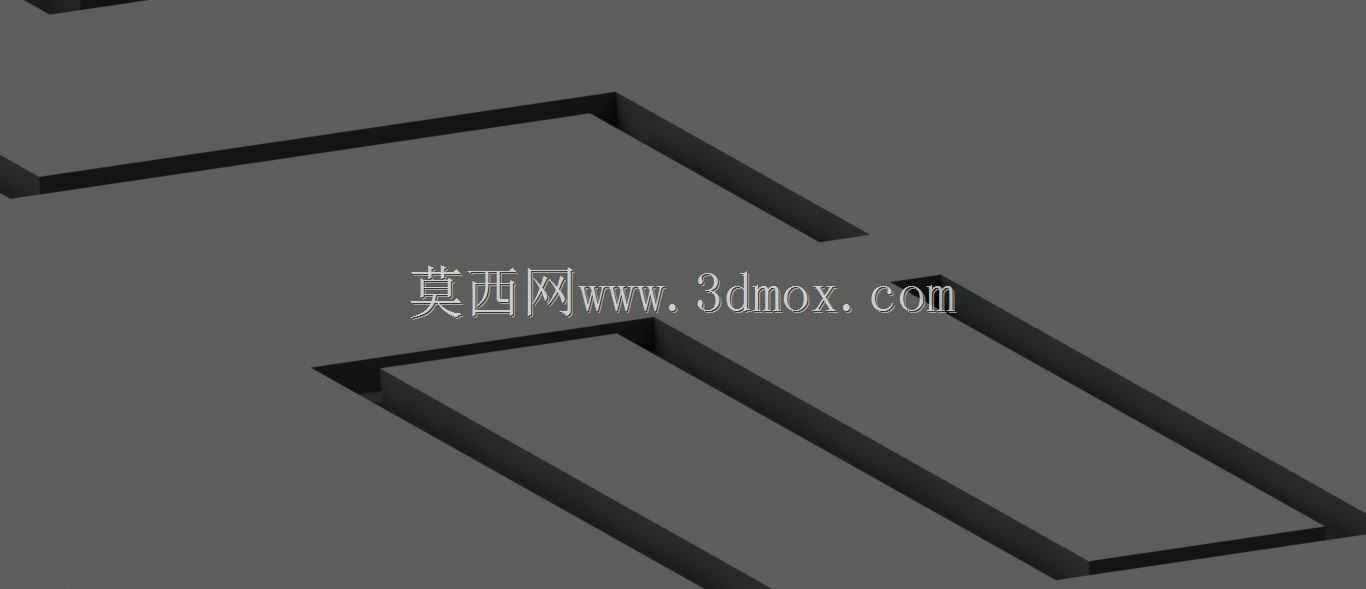

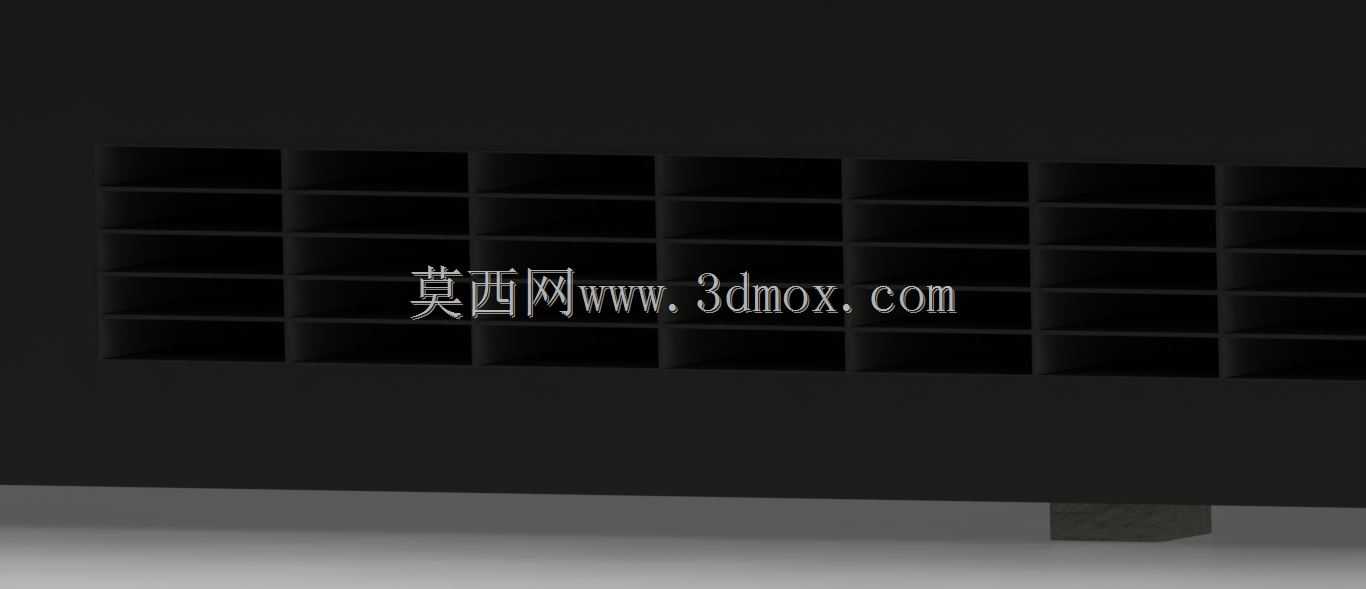

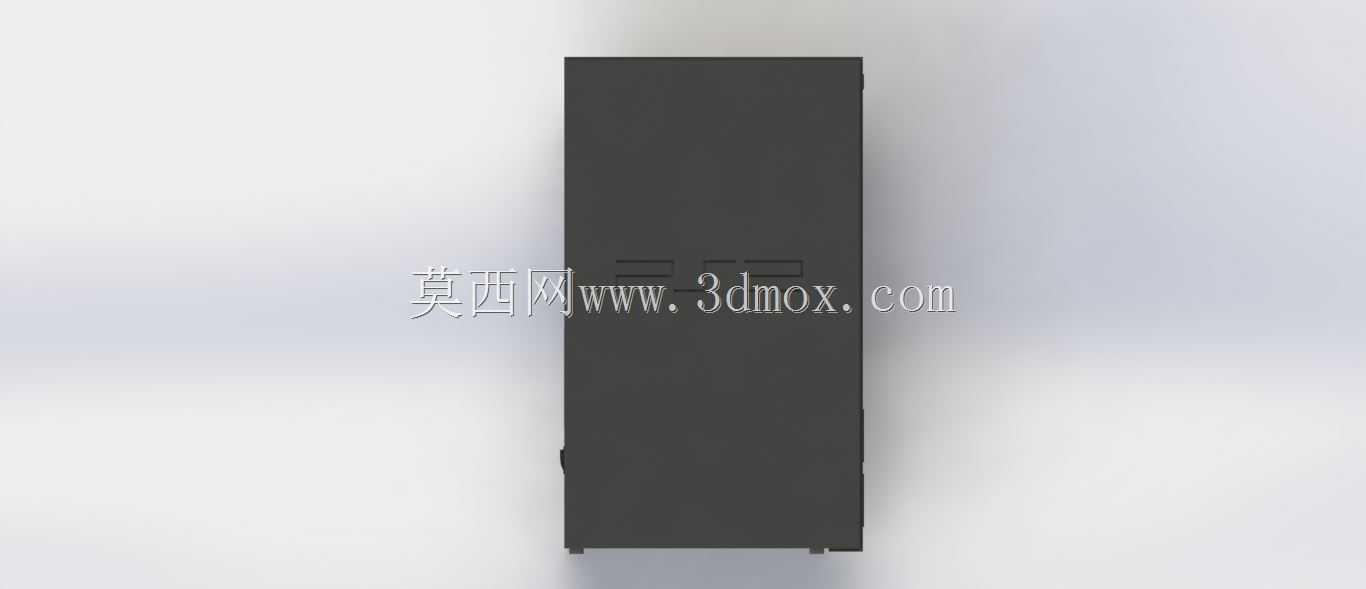

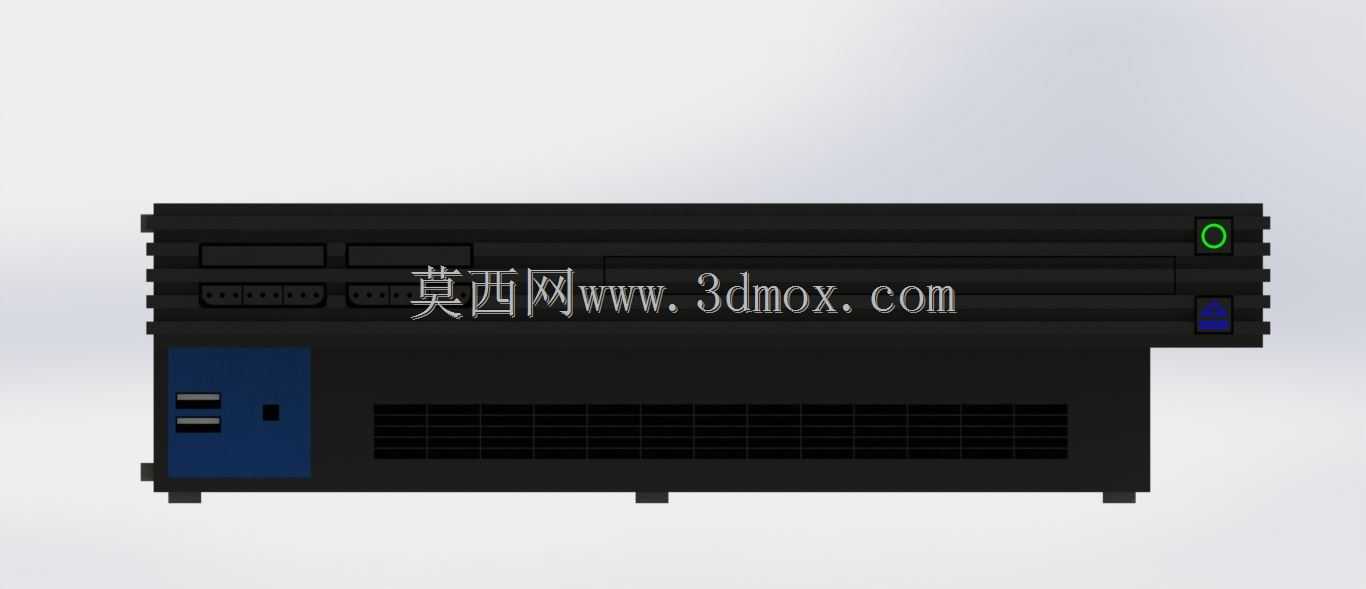

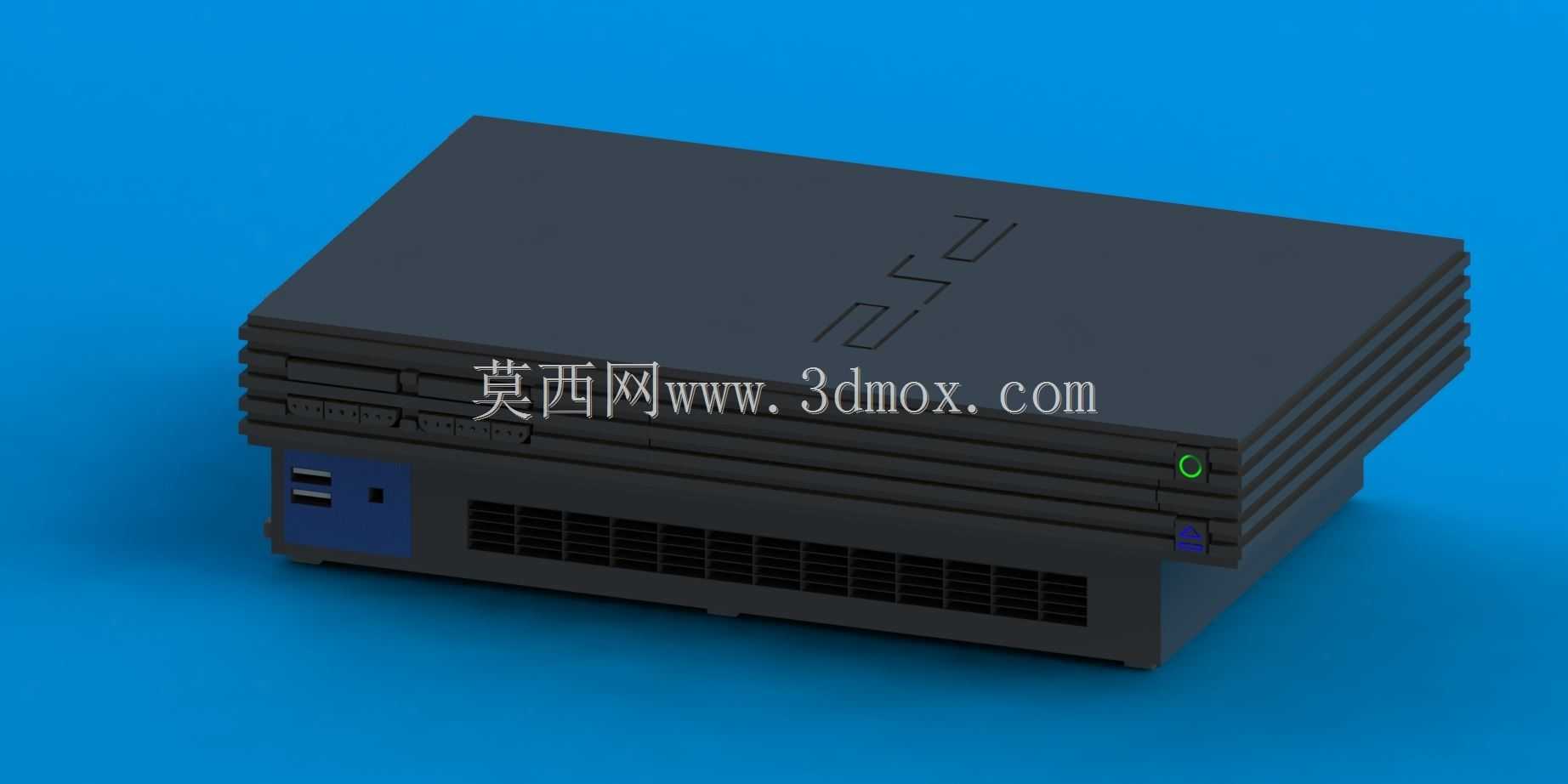

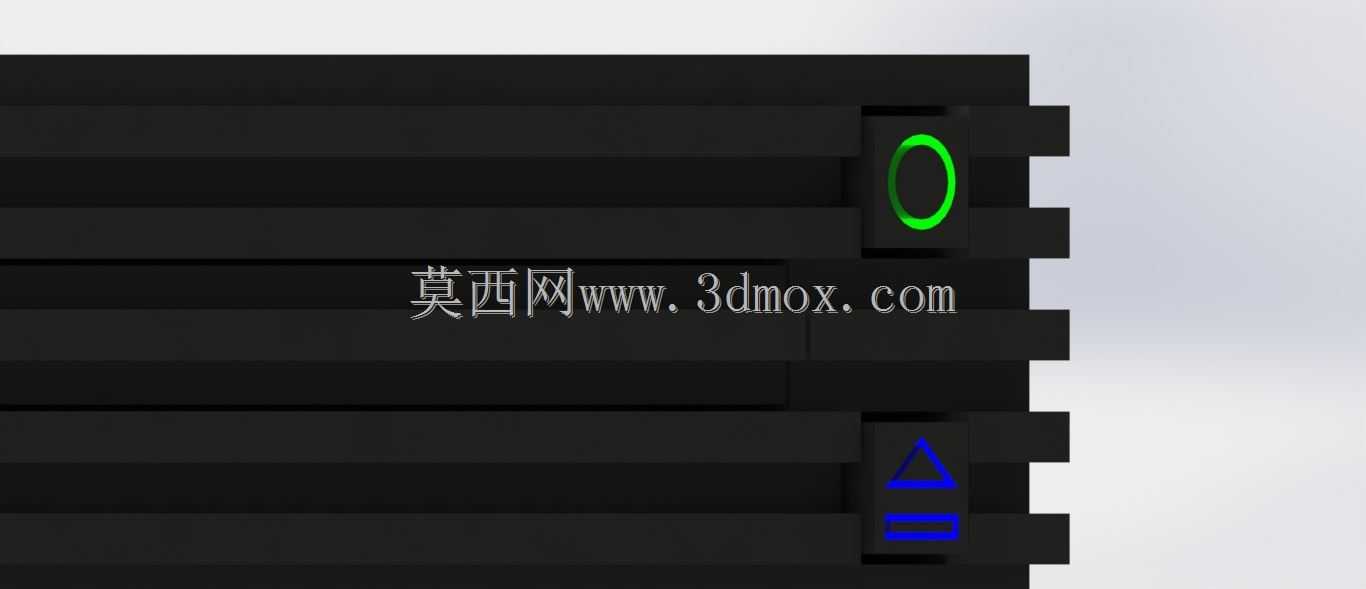

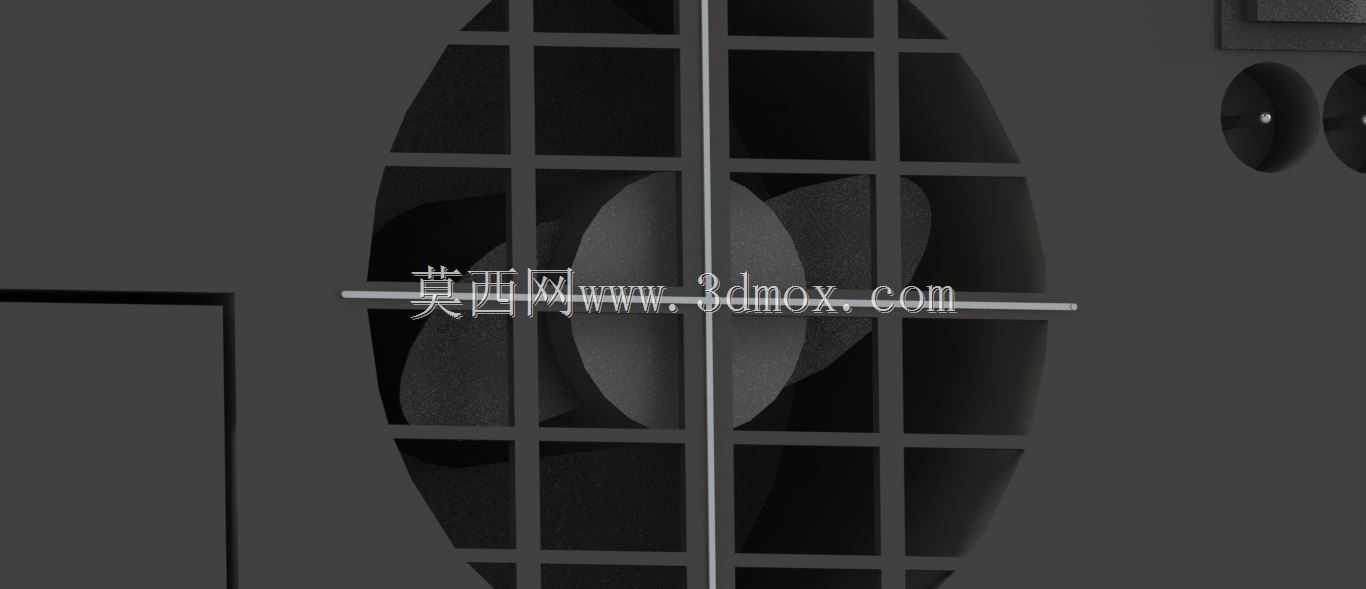

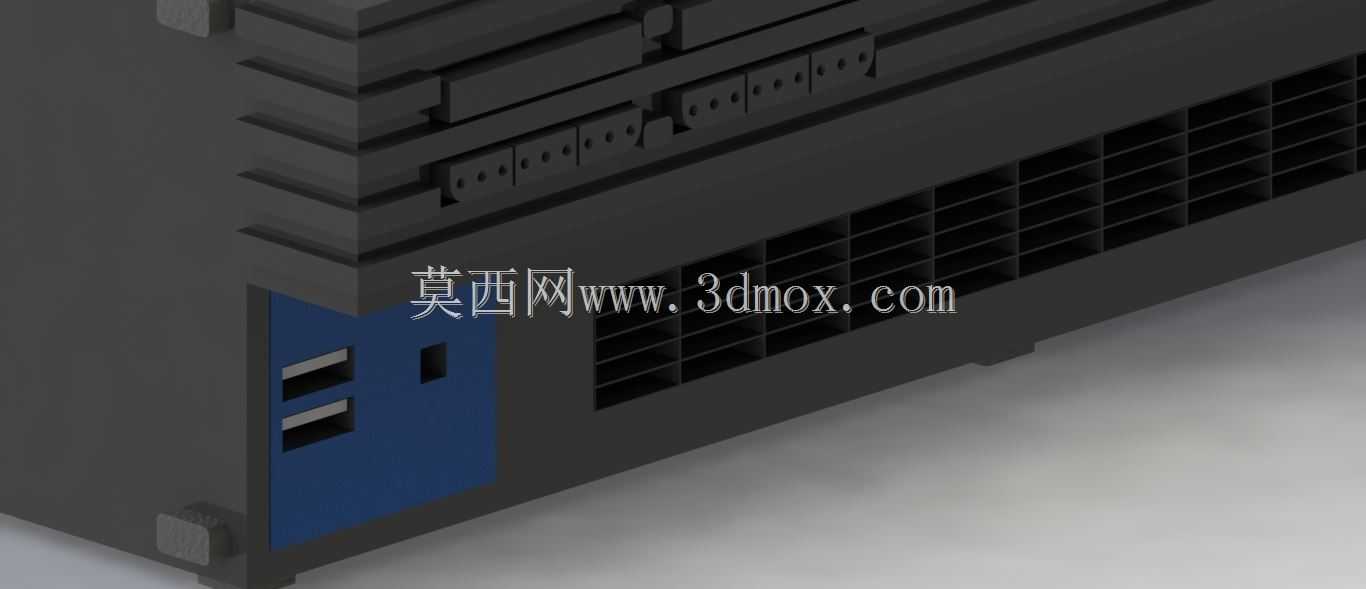

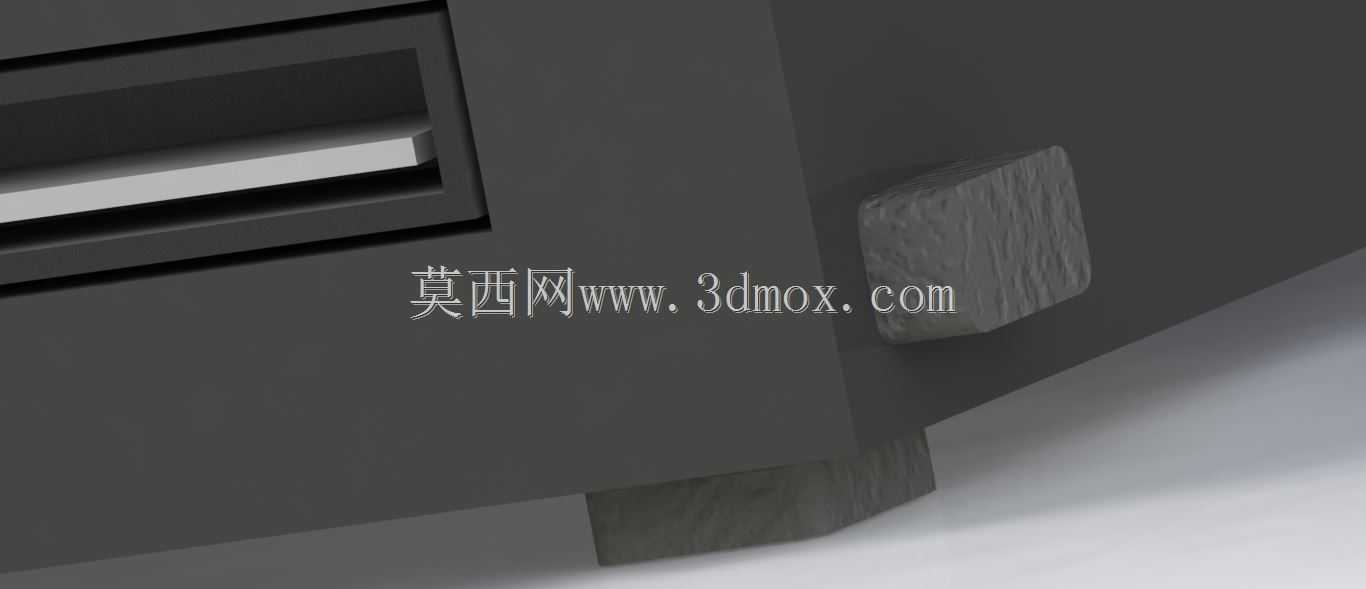

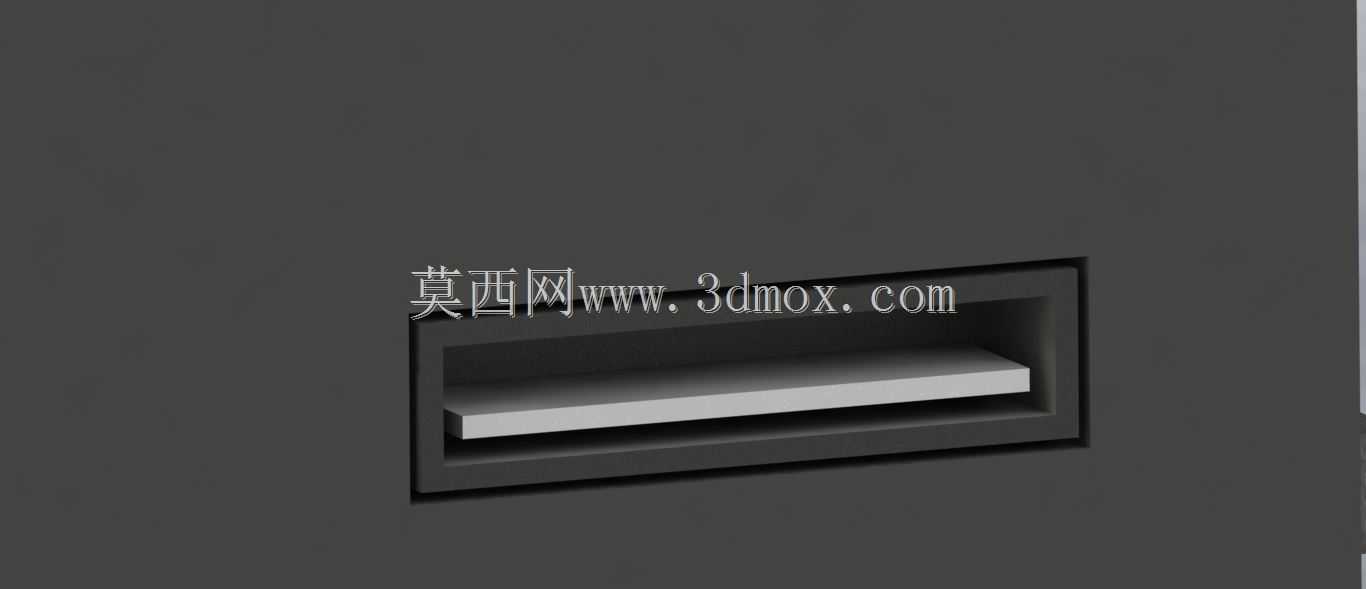

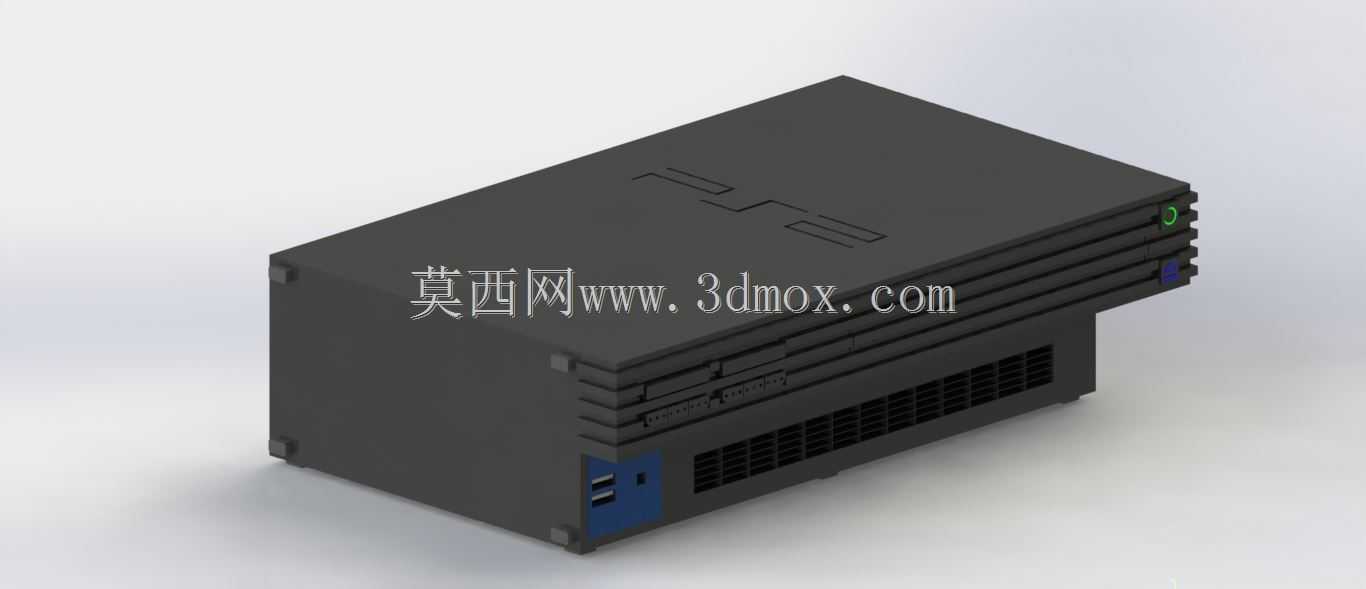

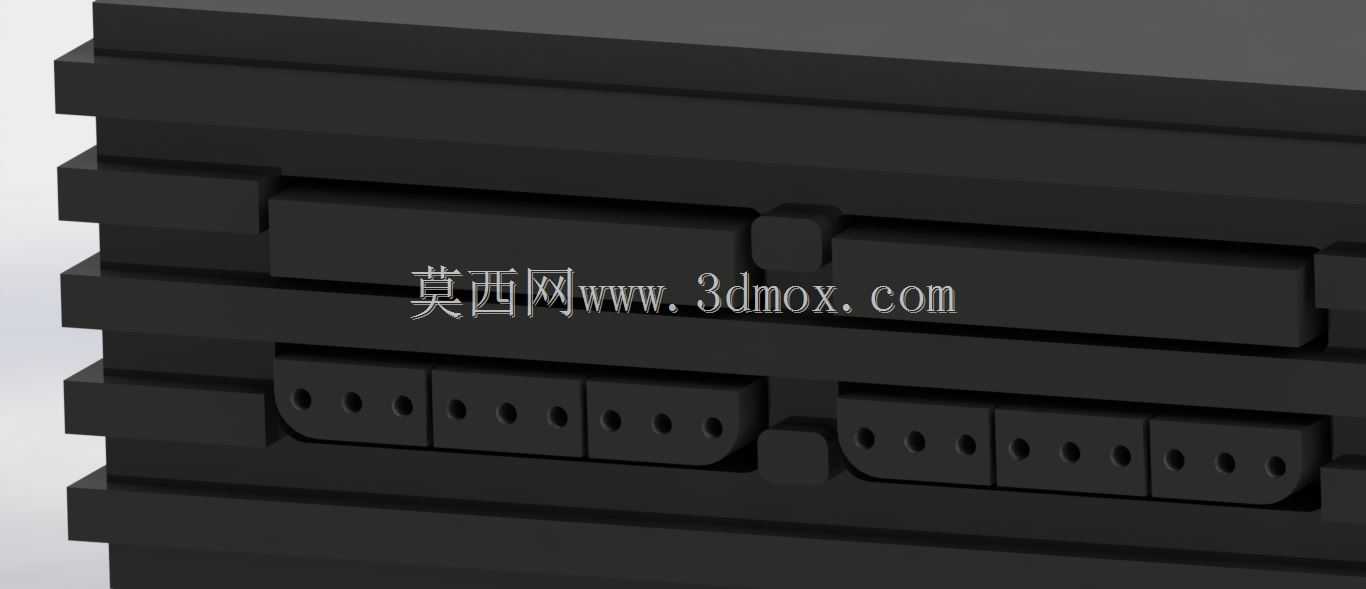

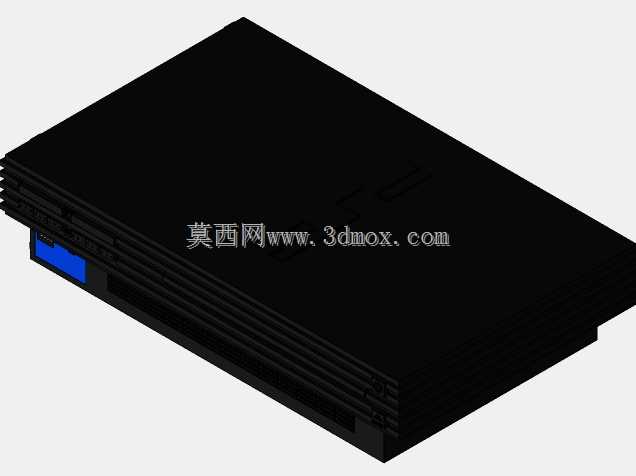

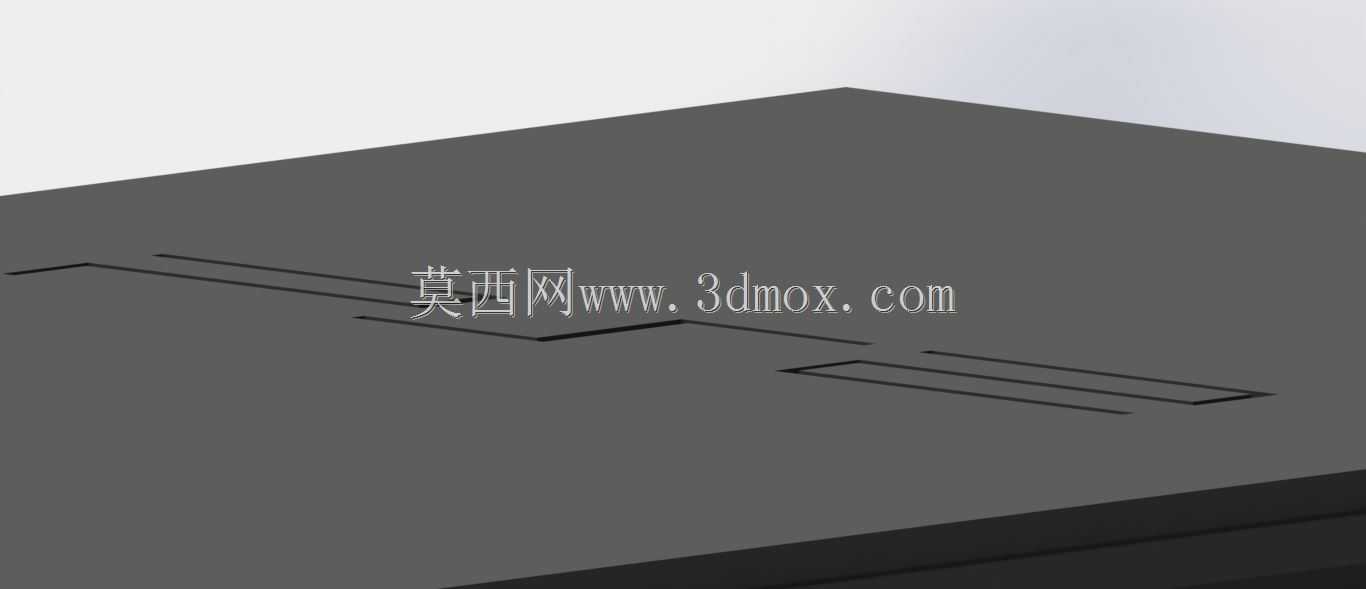

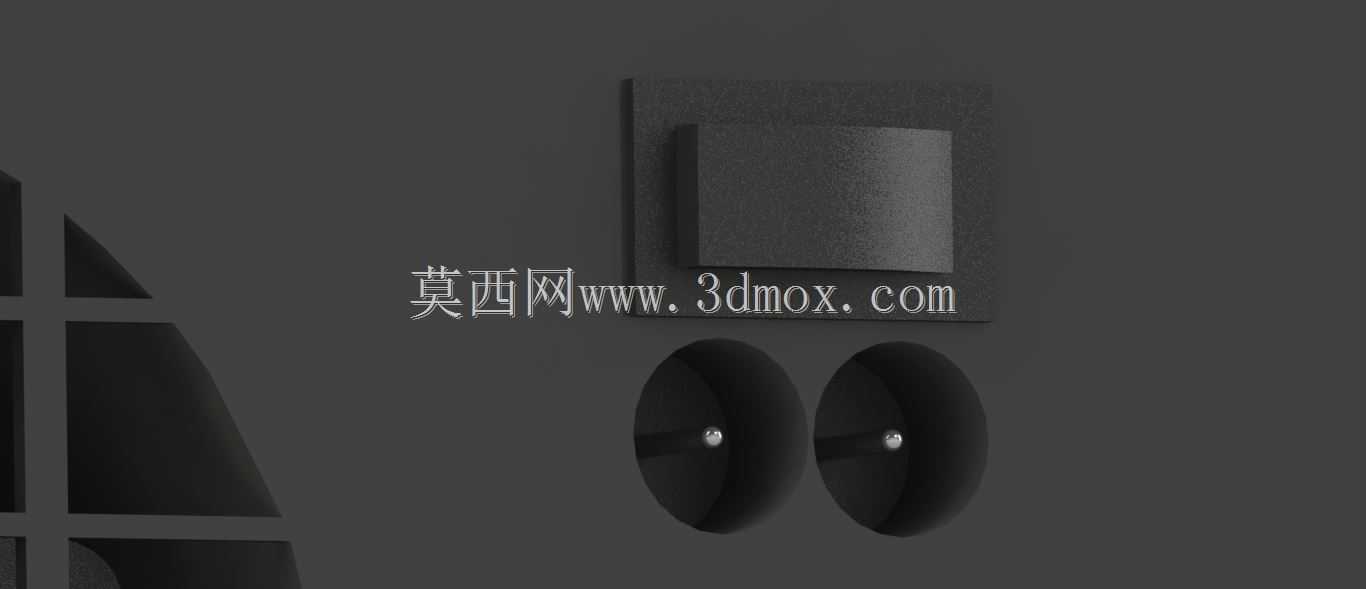

这款家用游戏主机的建模工作，首先要明确其核心应用场景是家庭娱乐空间，设备放置于电视柜、桌面等居家平面，需要兼顾摆放稳定性与外观辨识度，建模前先梳理设备实际用途：作为客厅娱乐核心载体，主机需要承载光驱、主板、散热模组、接口组件等内部硬件，因此外壳结构的建模不能只做外观曲面，要预留足够的内部安装空间，匹配硬件堆叠的边界要求。建模过程中先确定整机的外形尺寸边界，参考同类型主机的常规摆放尺寸，控制整机长宽高比例适配常规电视柜层板的预留空间，底部预留防滑脚垫的安装位，避免设备运行时出现滑动移位。设计思路上优先还原主机的分层壳体特征，主机上盖的品牌标识区域做凹陷浮雕处理，保证视觉识别性的同时不破坏上盖的整体平整性，前面板区域预留USB接口、状态指示灯的开孔位置，接口开孔的尺寸严格匹配常规外设接头的插入深度，避免出现插头无法完全插入的干涉问题。侧面的散热格栅区域做等距通风格栅建模，格栅的间隙尺寸控制在既能保证通风量，又能避免较大异物进入壳体内部的范围，格栅的排布方向顺着内部散热风道的走向，辅助提升整机散热效率。建模步骤上先绘制主机底座的基准草图，拉伸得到主机的主体基体，之后通过抽壳命令设定均匀的壳体壁厚，再依次在上盖表面绘制标识的草图做切除浮雕处理，在前面板位置绘制接口轮廓做拉伸切除得到安装孔位，侧面的散热格栅通过线性阵列的方式快速生成等距栅格结构，最后对壳体的所有棱边做统一的圆角处理，避免尖锐边角带来的磕碰风险，同时让整机外观更具圆润的质感。建模过程中要反复核对各结构的安装边界，比如电源按键的凸起高度要控制在合理范围，避免误触的同时保证按压手感，后部的接口区域要预留足够的插拔操作空间，方便用户连接电源线、视频线等外设，整机的分层壳体之间预留卡扣安装位，方便后期装配时的卡扣连接，减少螺丝使用量，提升装配效率。
