多彩头戴式音频耳机结构设计方案

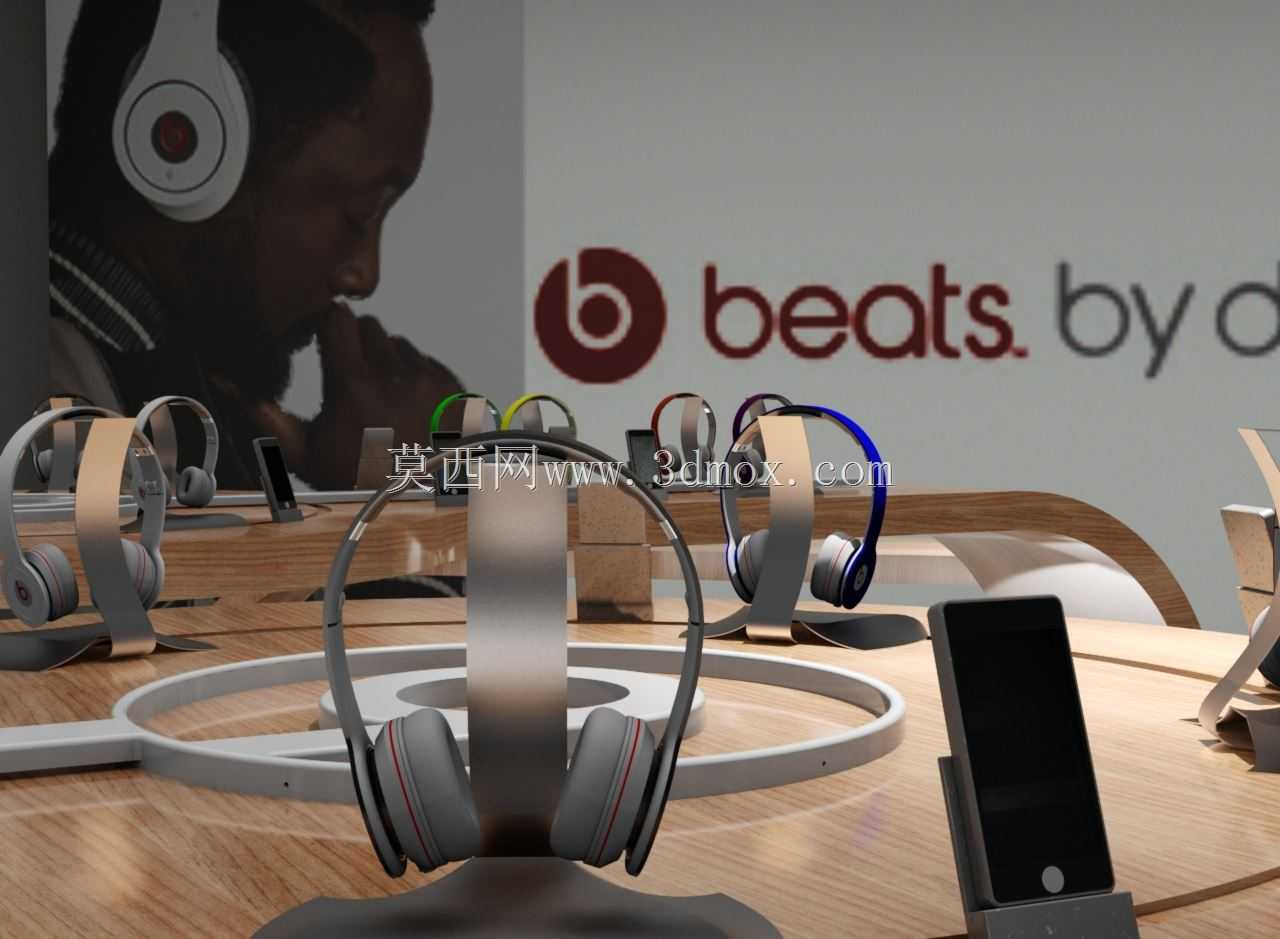

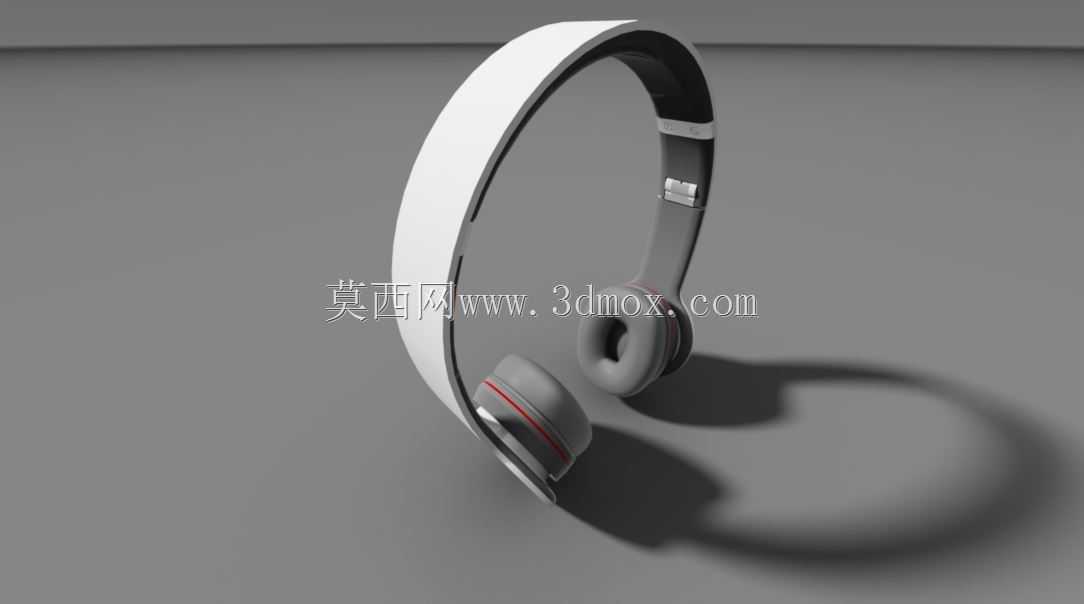

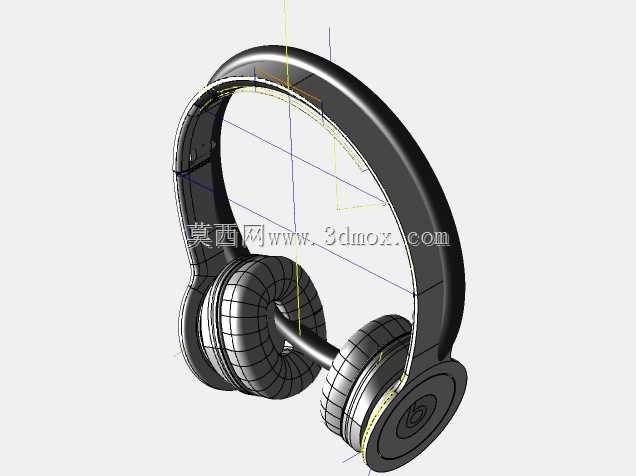

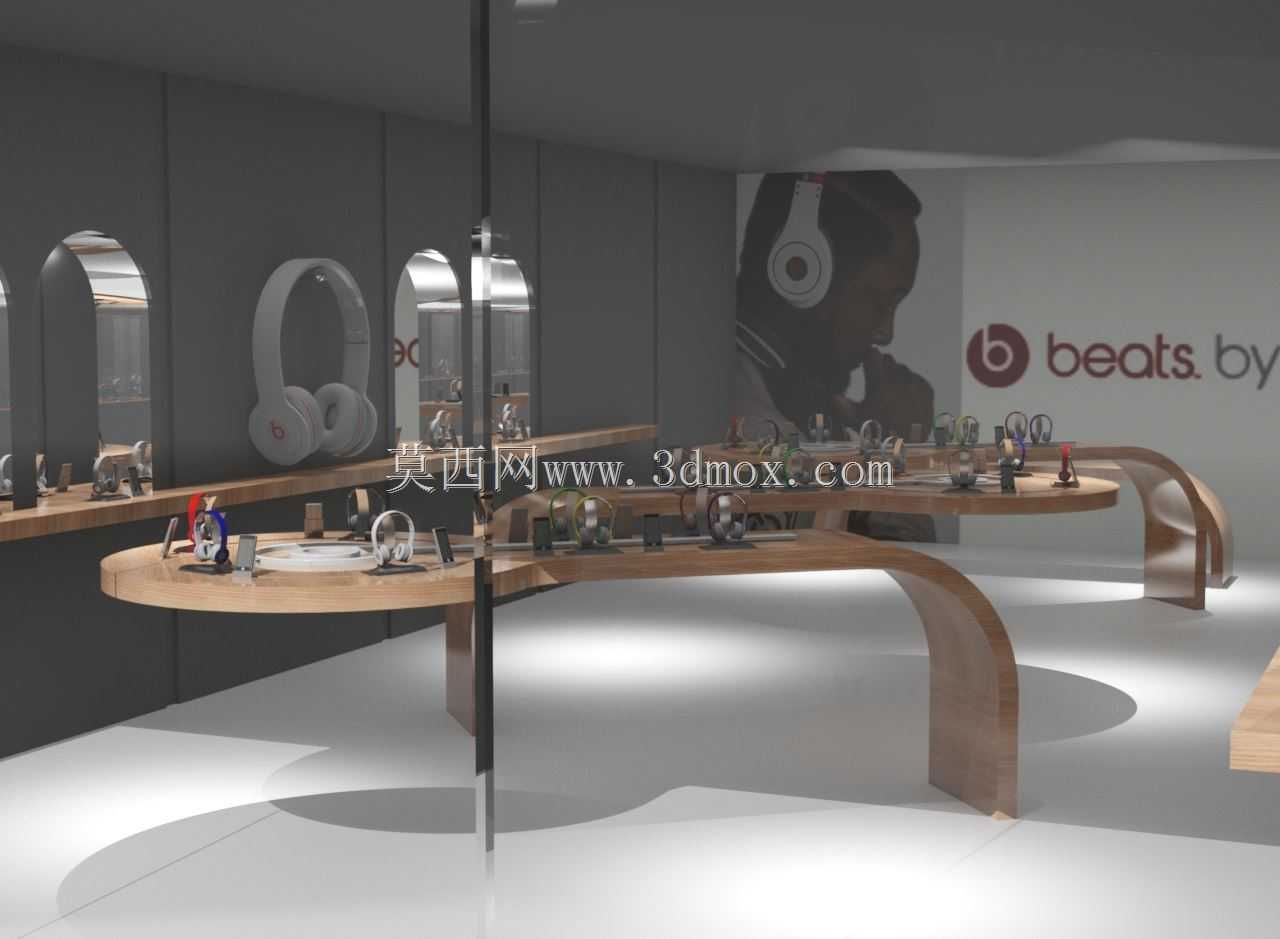

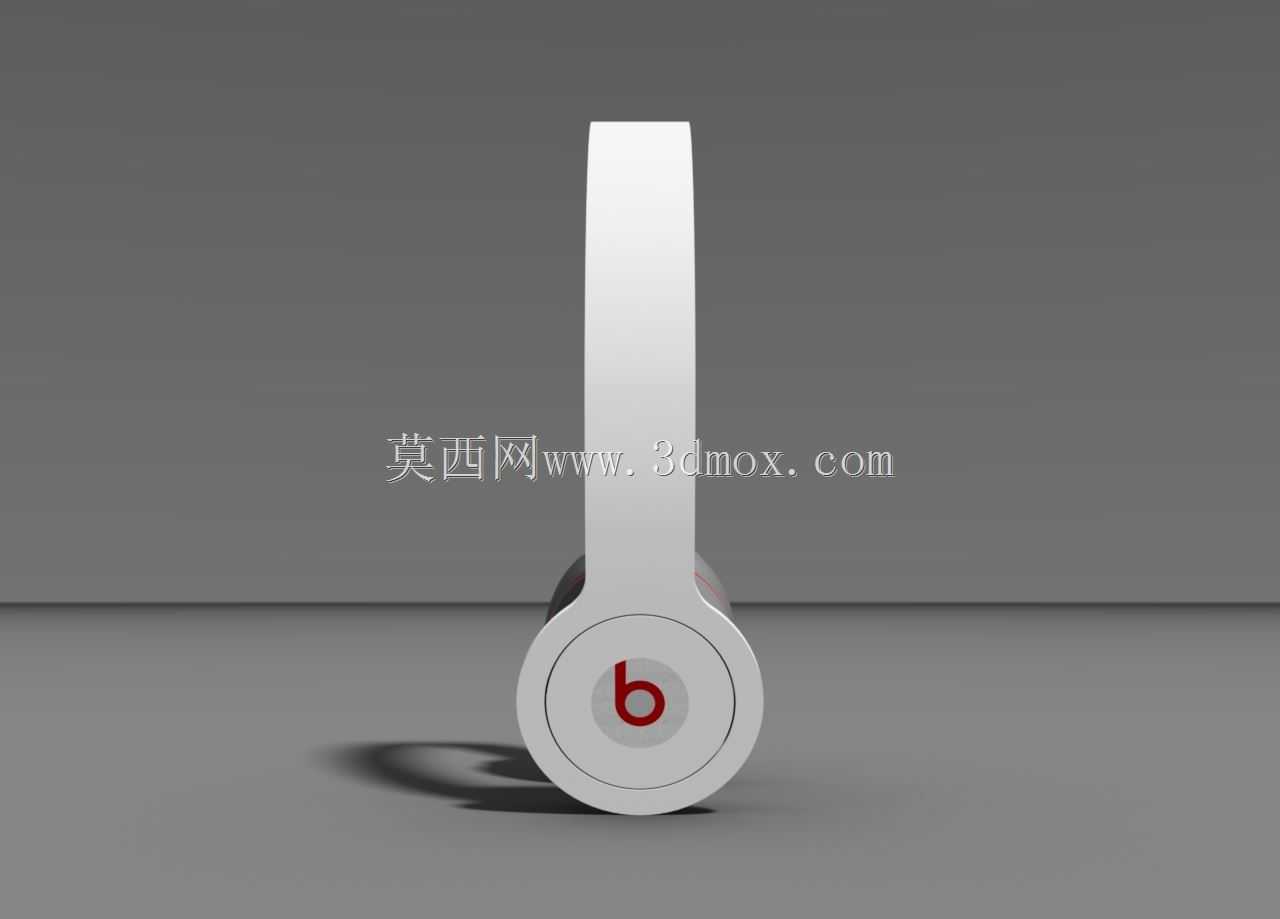

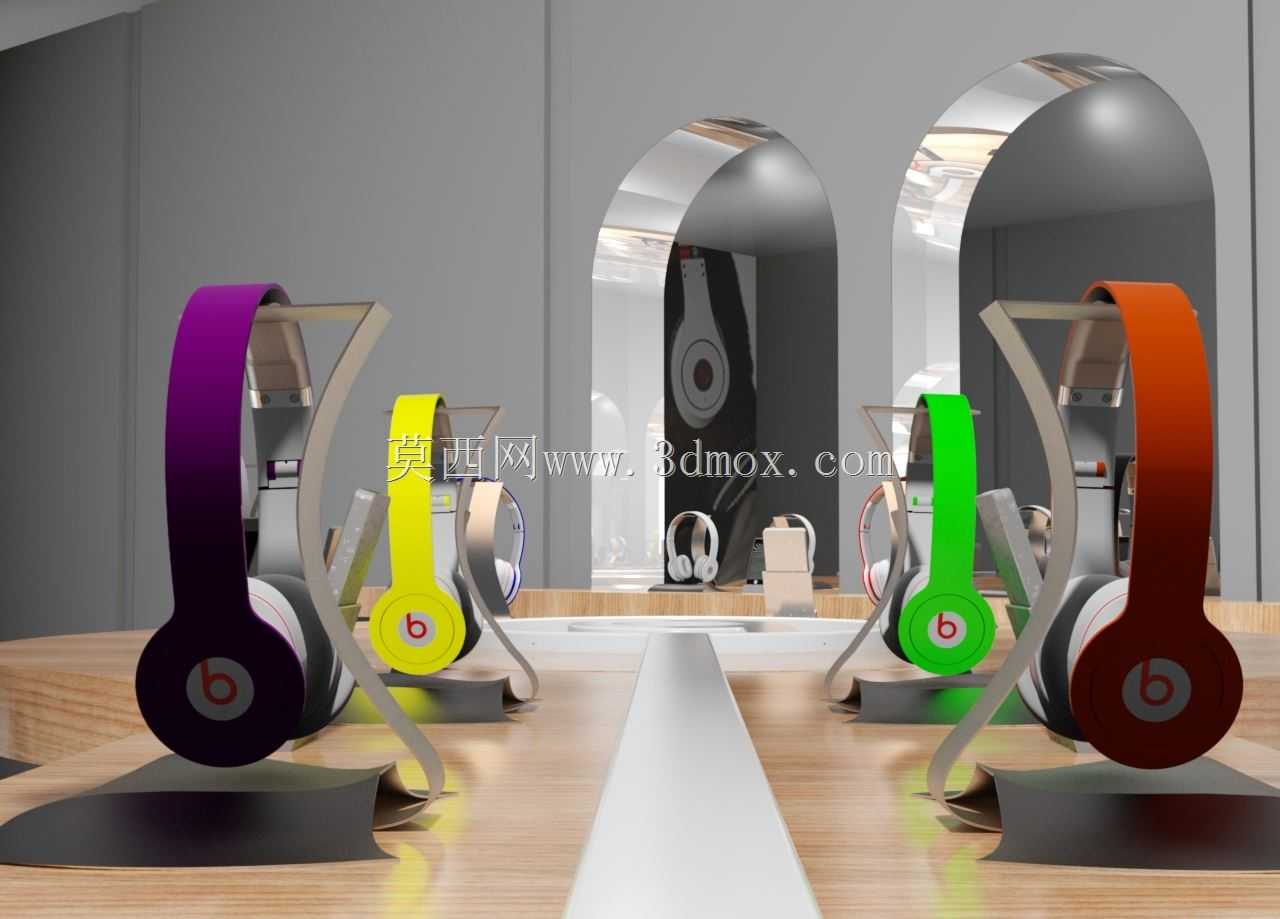

日常做消费电子结构设计时，这类头戴式耳机的建模往往要兼顾外观表现力与结构合理性，先从实际使用场景倒推设计逻辑：这类产品主要面向个人音频消费场景，覆盖日常通勤聆听、桌面影音娱乐、学生图形设计作业展示等多个使用维度，建模时既要还原外观的曲面流畅度，也要预留内部元器件的安装空间。建模初始阶段先搭建整体骨架，确定头梁的弧形曲率，要匹配多数成年人的头围尺寸，头梁展开的最大宽度控制在160mm左右，佩戴时的夹持力通过头梁内部的弹性结构预留变形量，避免夹头问题；耳罩部分采用椭圆形轮廓，长轴约95mm、短轴约75mm，刚好覆盖人耳轮廓，耳罩与头梁的连接支架采用S型流线设计，既保证外观的设计感，也能实现耳罩角度的自适应调节，贴合不同用户的耳部角度。画图时先绘制二维轮廓草图，对头梁、连接支架、耳罩外壳的关键截面做约束，比如头梁的壁厚统一设置为2.2mm，保证结构强度的同时控制整体重量，单只耳机整体重量控制在230g以内，长时间佩戴不会产生明显压头感。曲面构建阶段优先处理大面的顺滑度，头梁外侧的装饰面做渐变弧度处理，不同配色版本的外壳曲面完全通用，仅通过外观配色做区分，减少后续开模的零件数量，耳罩外侧的品牌标识区域做下沉0.3mm的凹槽设计，方便后续丝印或logo贴片安装。结构细节上，连接支架与头梁的转轴位置预留1.2mm的转动间隙，内置阻尼结构的安装位，保证耳罩转动时有合适的阻尼感，不会出现松垮晃动的问题；耳罩内部预留40mm发声单元的安装腔体，同时预留出音频走线的槽位，线材从连接支架内部穿过，避免外露影响外观。渲染阶段针对不同配色的材质做区分，头梁外侧采用哑光亲肤材质，耳罩软垫部分模拟蛋白皮的柔软质感，金属装饰件做高反光镀铬效果，还原真实产品的材质层次，展示时搭配镜面反射的展示台面，能更好呈现不同配色版本的外观差异，适合用于产品方案汇报、外观选型确认等场景，建模过程中所有特征全参数化，后续调整头梁松紧、耳罩尺寸时可以直接修改参数驱动模型更新，不用重新绘制整体结构。
