XT90-S防打火母接插件结构设计

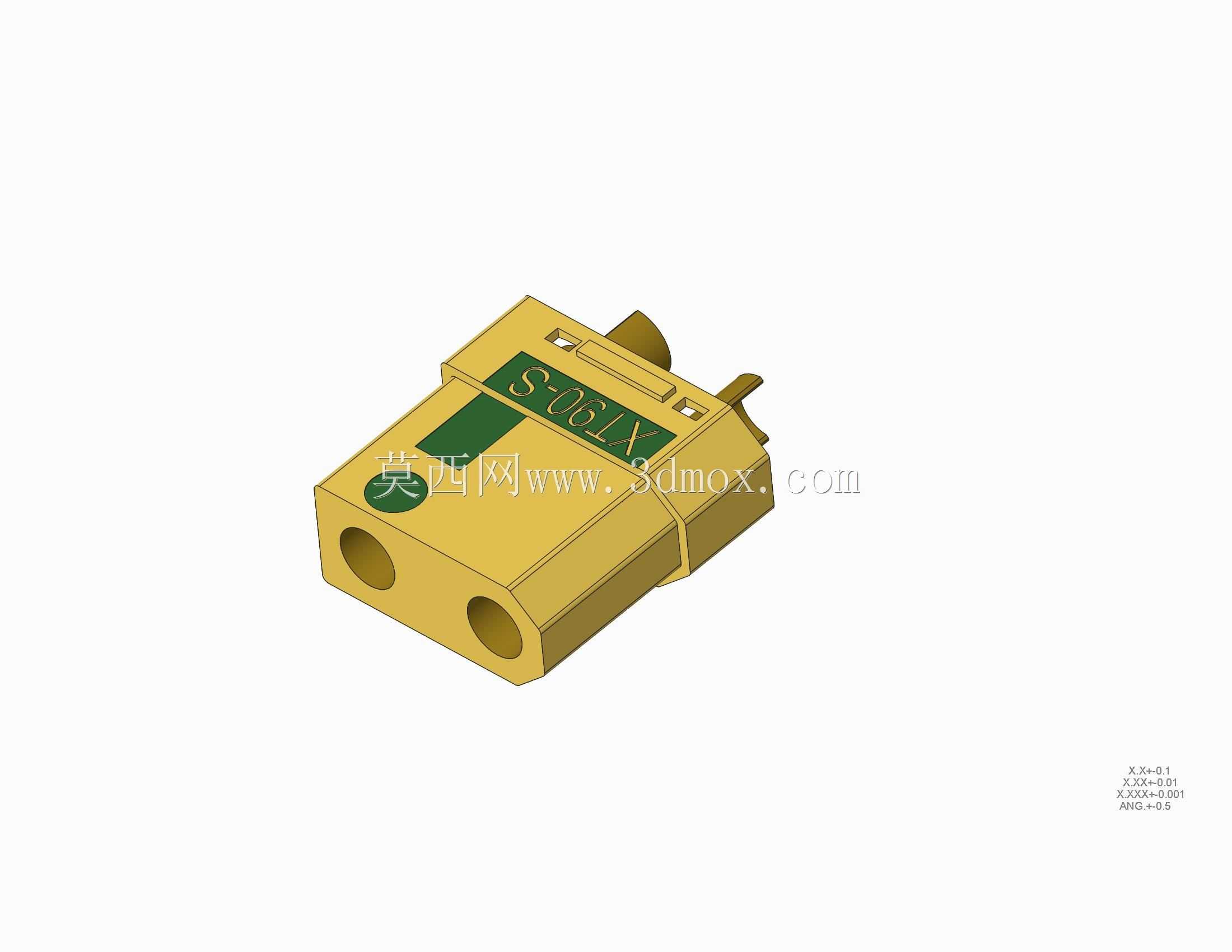

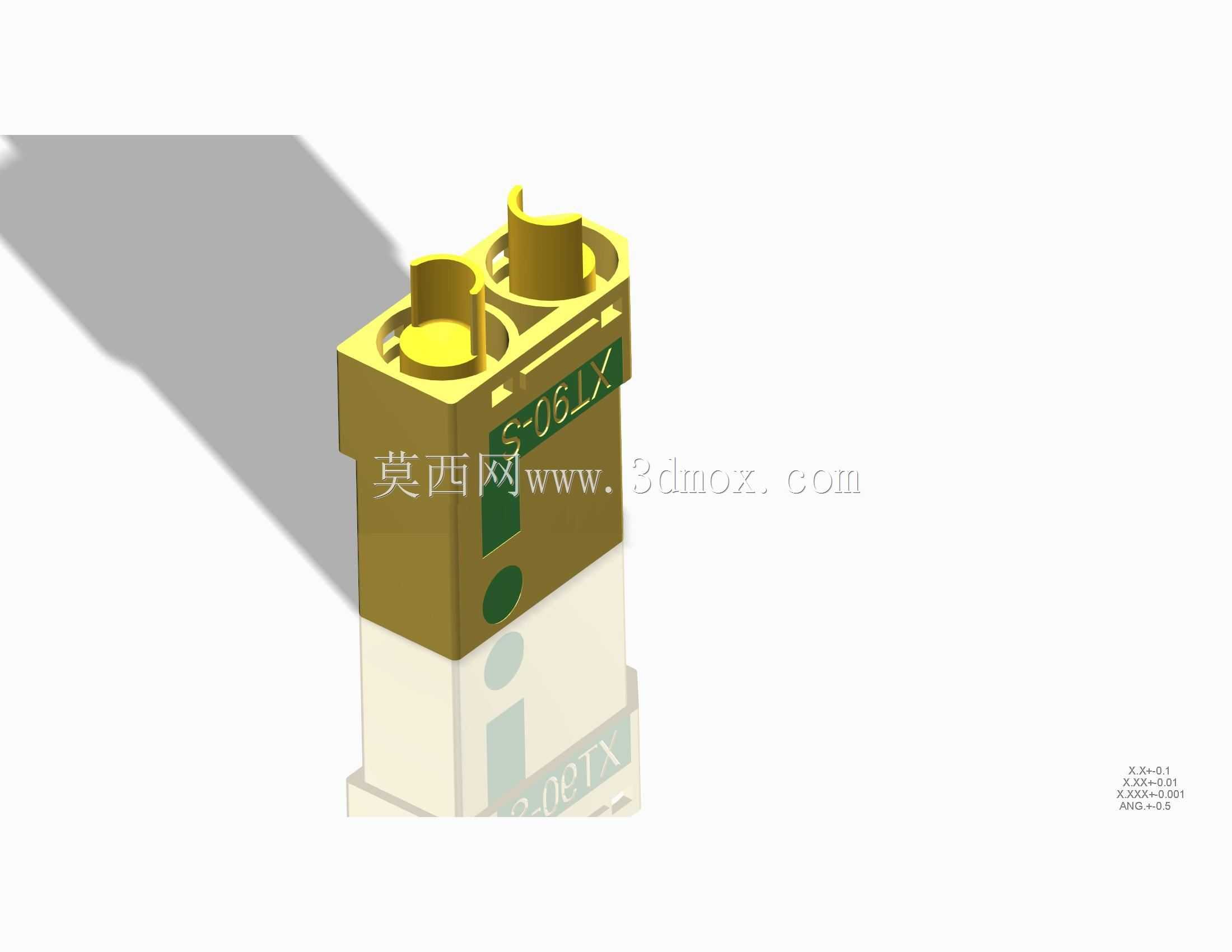

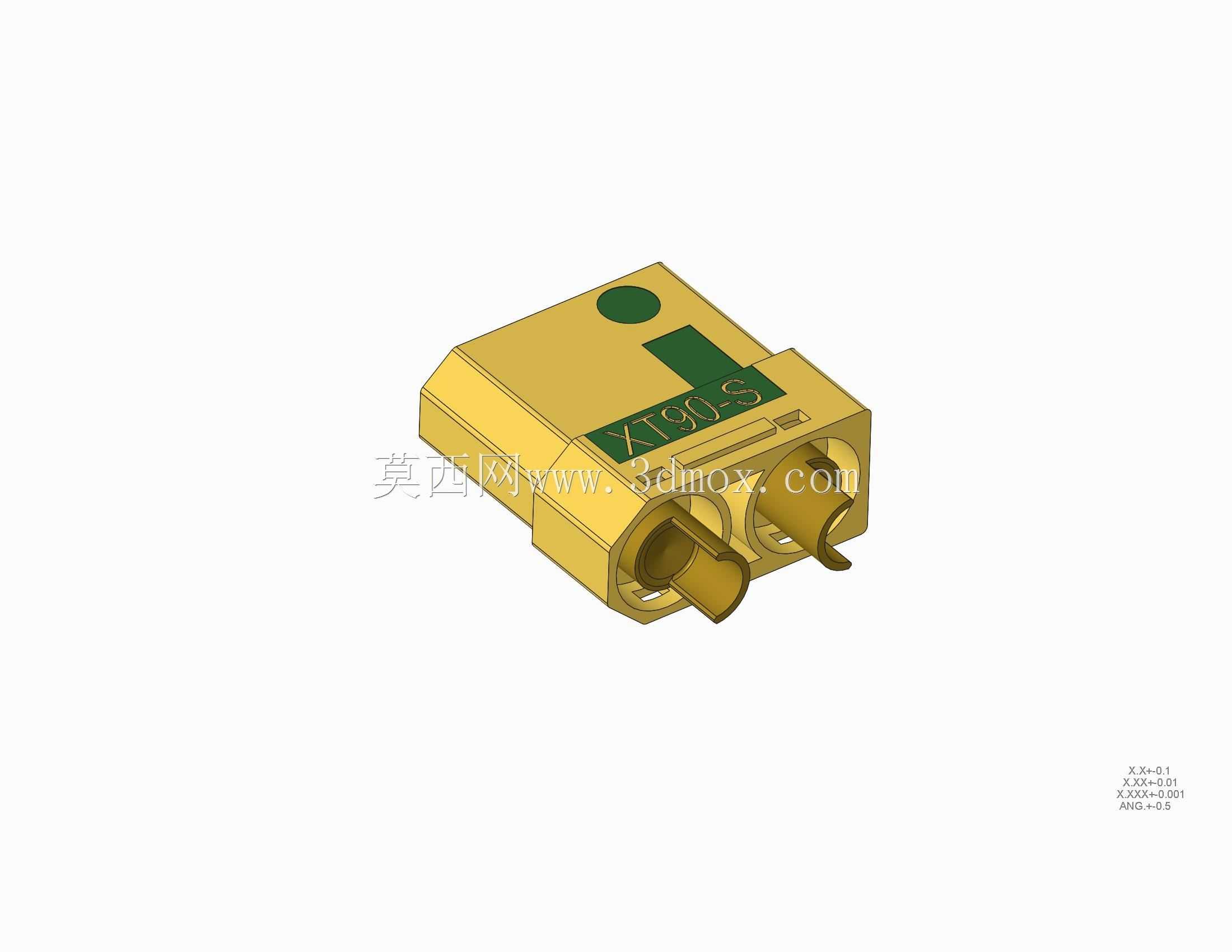

做航模动力系统、大功率储能设备接线的工程师对XT90系列接插件都不陌生，这次建模的XT90-S母接头，是针对传统XT90接插件插合瞬间容易打火的痛点做的优化款，日常在大电流锂电池供电场景、电动无人设备、大功率移动电源、工业测试治具的电源接驳环节都有大量应用。实际使用中，这类接插件要承载持续几十安培的电流，峰值甚至能突破百安，所以结构设计上首先要保证接触电阻足够小，避免大电流工况下接插件发热烧蚀。建模的时候我先从接触端子的结构入手，先画内部的镀金铜件腔体，要预留出防打火电阻的安装位，这也是XT90-S和普通XT90的核心区别——插合过程中先通过预接触电阻接通回路给电容预充电，等公头完全插到位后主接触端子才导通，从根源上避免插合瞬间的拉弧打火。画外壳部分的时候，先确定公母插合的导向槽尺寸，外壳采用的是耐高温阻燃PA材质，建模时要注意外壳的防呆结构，两个插针孔位做了不对称的定位凸台，能避免用户插反导致的正负极短路，外壳侧面的防滑纹理要做均匀的拔模斜度，方便注塑生产的时候顺利脱模，同时插拔的时候手指能有足够的摩擦力，不会因为外壳沾了油污打滑。尺寸边界上，这款母接头的整体宽度控制在16mm以内，插合面的端面到尾部焊线位的长度是27mm，尾部的出线孔要适配10AWG的硅胶线，建模的时候要给焊线杯预留足够的深度，保证焊锡能充分浸润铜线，不会因为拉扯导致线芯脱落。画图步骤上，我习惯先在草图里画好插合端面的轮廓，拉伸生成主体基体之后，再切除出端子安装腔，接着做内部的定位卡扣结构，要保证公头插到位之后能听到清晰的卡扣卡合声，同时能承受100N以上的轴向拉力不会松脱。之后再做外壳表面的标识凹槽，正负极的标识要做在插合面旁边，方便接线的时候快速识别极性，最后再做圆角过渡，所有棱角位置都倒R0.5以上的圆角，避免生产的时候出现应力集中开裂，也能防止安装的时候划伤操作人员的手。建模过程中要反复核对公母件的配合间隙，插合面的间隙控制在0.1mm以内，既不会因为间隙太大导致晃动，也不会因为公差太小插合困难，端子和塑胶外壳的配合要做0.05mm的过盈量，保证端子压入外壳之后不会因为长期插拔出现松动退针的问题。
