家用办公双色手柄省力剪具结构设计

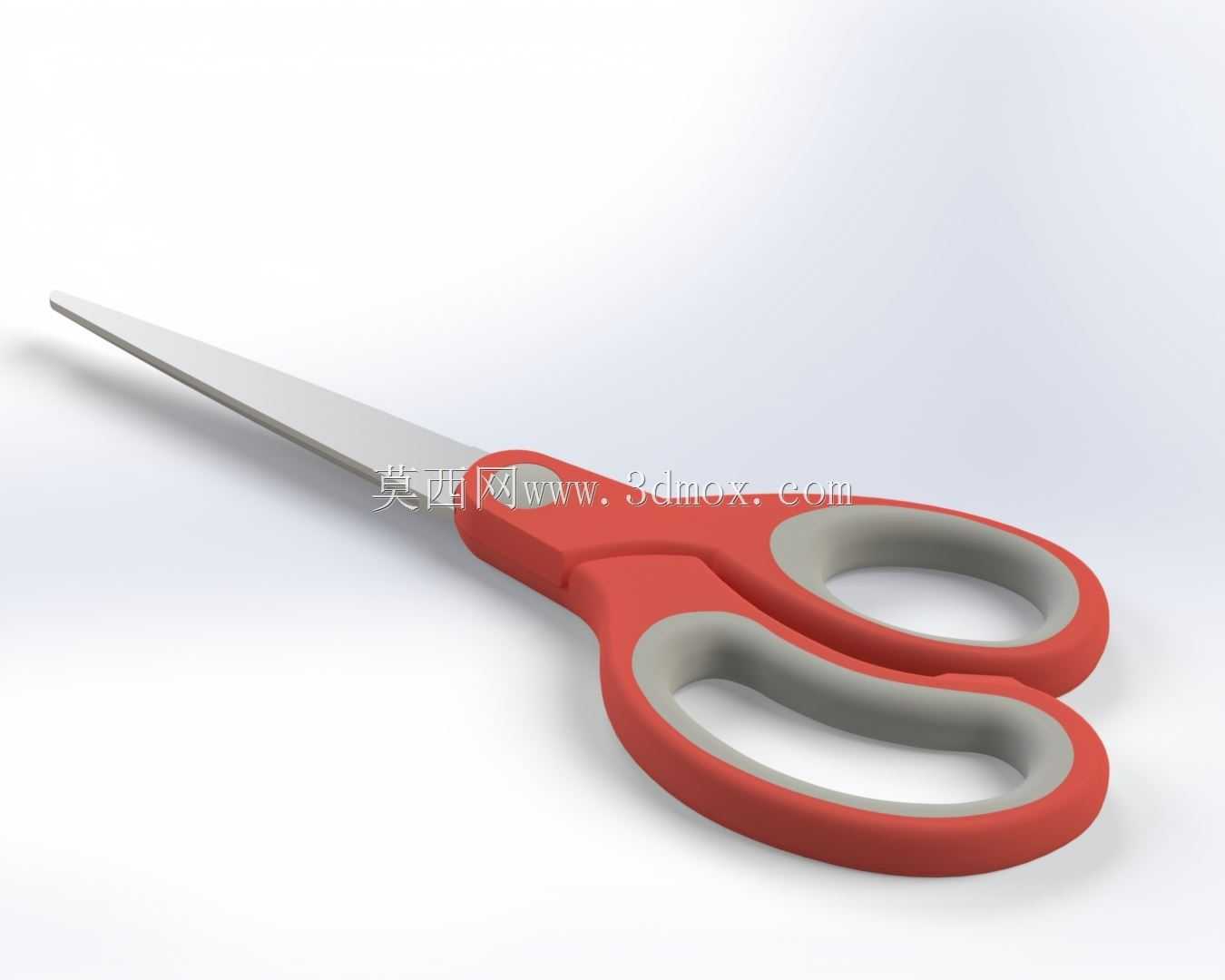

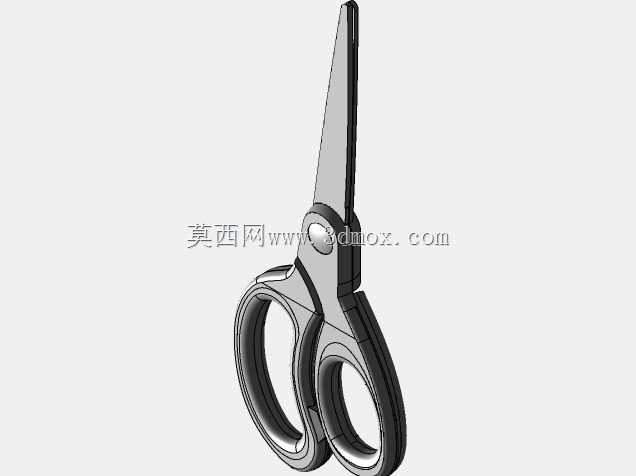

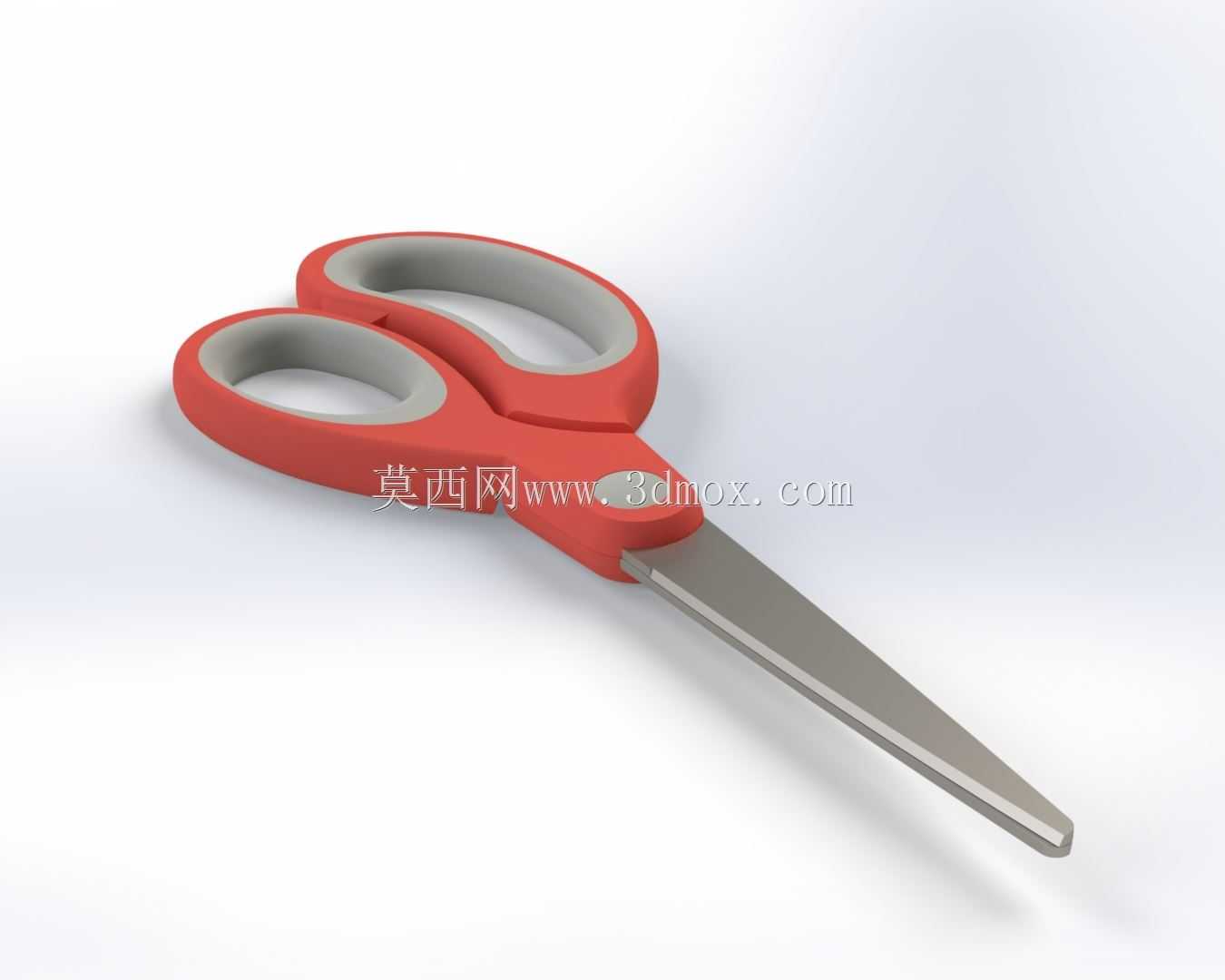

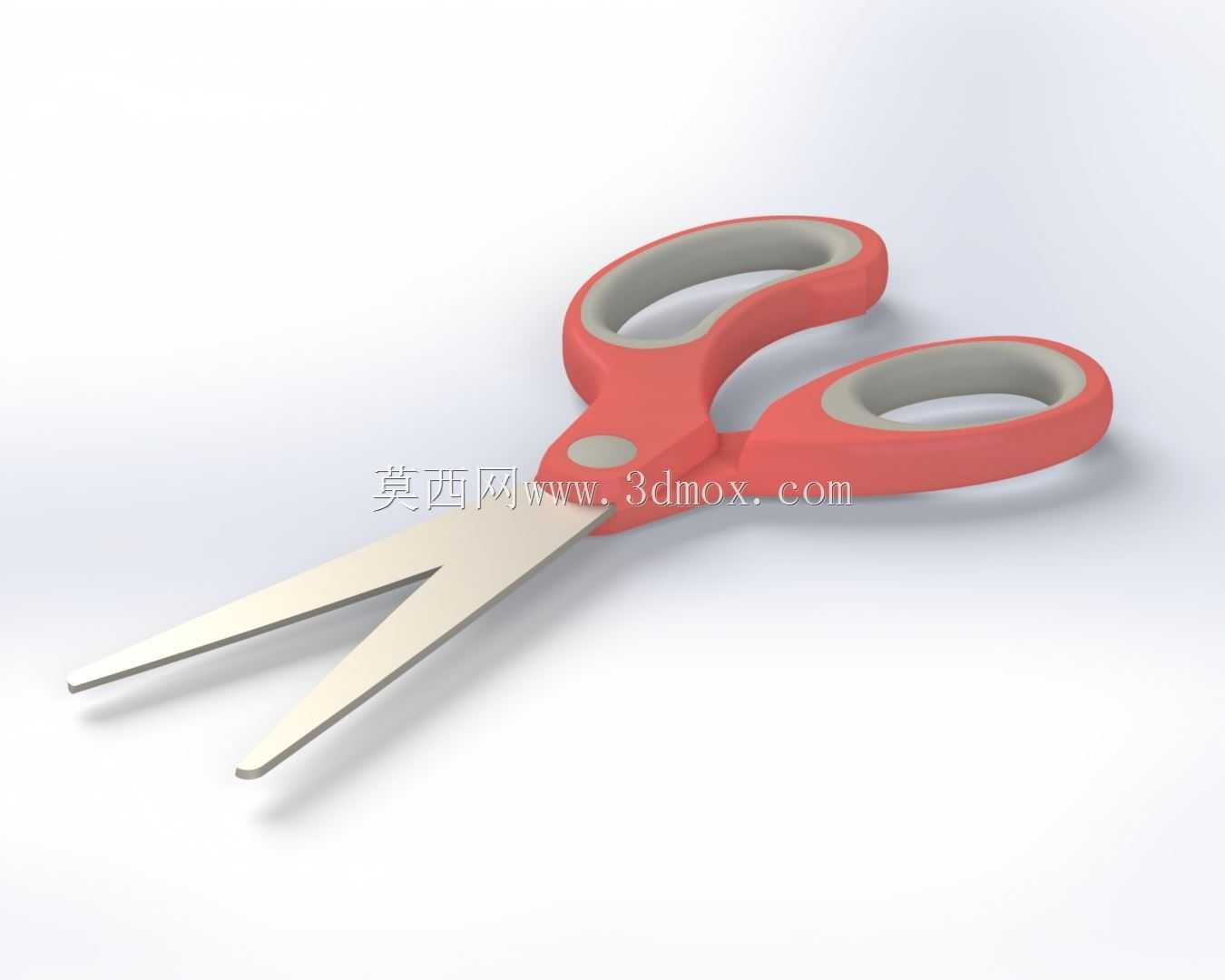

日常办公裁剪纸张、家用拆剪包装、手工创作裁切材料的场景里，这类带双色注塑手柄的剪刀是出镜率极高的手持工具，建模时最先要敲定的是枢轴转动副的配合间隙，两剪片绕枢轴旋转时不能出现卡滞，也不能因间隙过大导致剪切错位、刃口咬合不齐。先从剪片的刃口轮廓入手，平直刃段要保证剪切全程的接触线连续，刀尖位置做小圆弧过渡避免尖锐划伤，剪片根部靠近枢轴的位置做加厚处理，抵消剪切时的应力集中，避免长期使用出现刃口变形。手柄部分的双色结构，内层是软质贴合层，对应手指握持的指圈位置做内凹的贴合曲面，匹配成年人手指的握持弧度，外层硬质结构承担手柄的结构强度，指圈的大小要兼顾不同粗细手指的伸入空间，拇指圈尺寸略小于其余四指圈，符合日常握持的发力习惯。建模过程中先绘制剪片的二维轮廓草图，拉伸生成剪片基体后，对刃口部分做拔模斜度处理，保证两片剪刃的剪切角度在30度左右，这个角度既能保证剪切锋利度，又能避免刃口过脆容易崩缺。之后绘制枢轴的铆钉结构，保证两个剪片的同轴度，转动时的阻尼感要适中，太松容易张口晃荡，太紧开合费力。手柄部分先做硬质基体的建模，沿着剪片尾部的延伸段做包覆结构，保证手柄和剪片的嵌合牢固，不会出现使用时手柄脱落的问题，之后在指圈内侧叠加软质层的特征，软质层表面做细微的防滑纹理，提升握持时的摩擦力，哪怕手上沾有少量汗液也不会打滑。整体装配完成后要做运动仿真，模拟开合全程的刃口接触状态，检查有没有干涉位置，尤其是剪片完全闭合时，两刃口要完全贴合，不能出现缝隙导致纸张剪不断的情况。尺寸设计上，整剪总长度控制在170毫米左右，属于成人手持的常规尺寸，枢轴位置距离刀尖约100毫米，距离手柄尾端约70毫米，符合杠杆省力的比例，剪切普通A4纸、薄包装纸板、胶带等常用材料时，不需要施加过大的握力就能完成裁切。手柄的指圈内径，拇指圈控制在20毫米左右，四指圈控制在30毫米左右，适配绝大多数成年人的手指尺寸，不会出现太卡手或者太松脱的情况。建模时还要注意剪片和手柄的连接位置做平滑过渡，没有突兀的棱角，避免使用时硌手，剪片表面做哑光金属质感的处理，减少反光带来的视觉疲劳，手柄的双色区分也能快速识别握持位置，提升使用时的操作效率。
