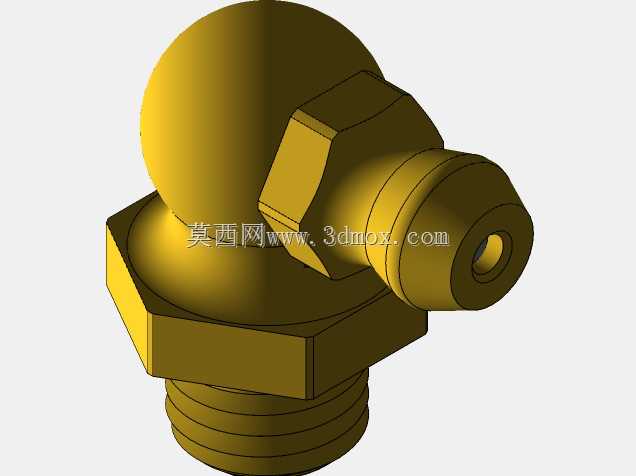

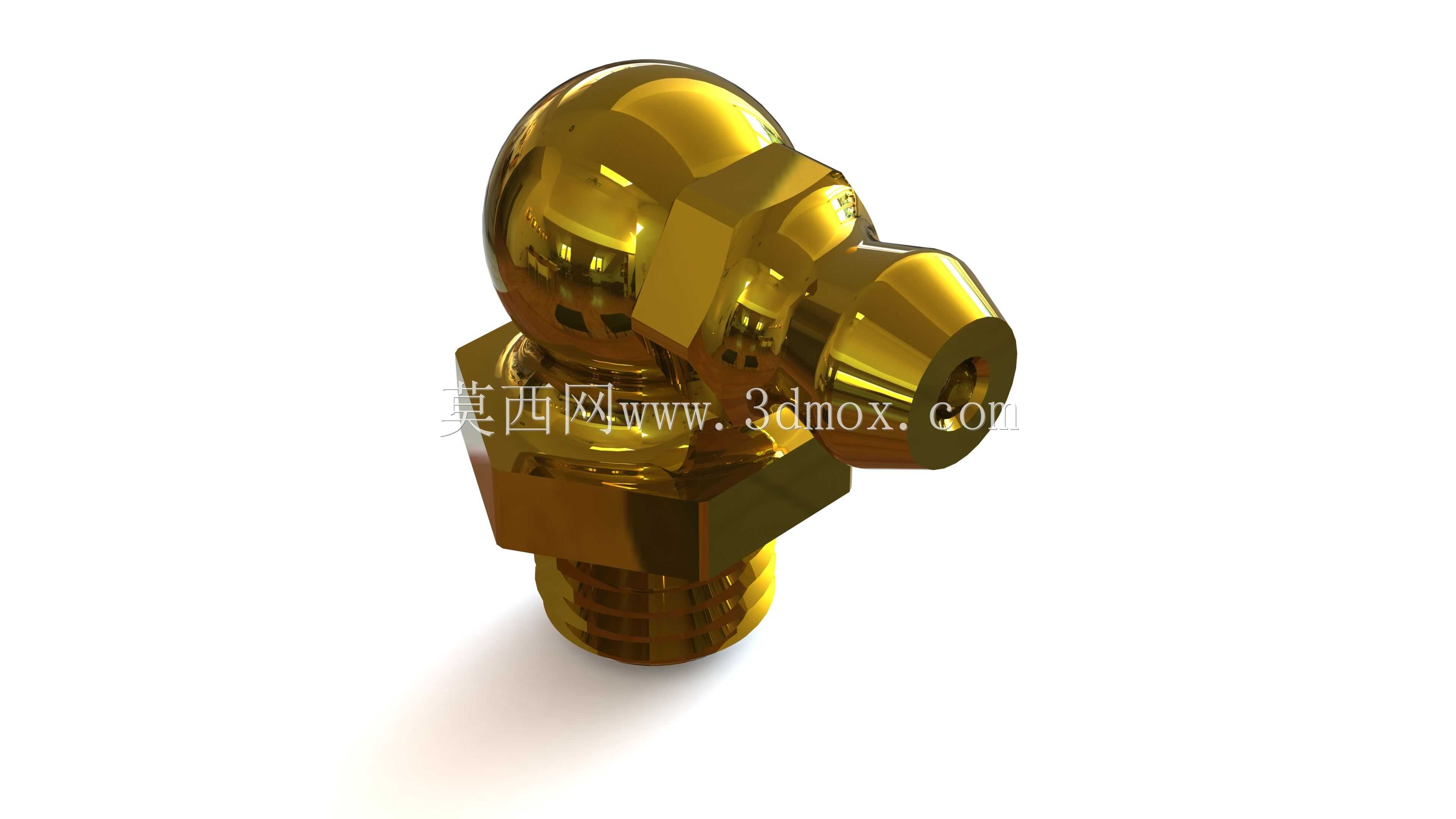

黄铜90度角式M8螺纹润滑脂注油嘴

做设备润滑系统选型的时候，这类90度角式润滑脂嘴是最常碰到的通用配件，尤其是在安装空间局促、直式油嘴无法对接黄油枪的位置，角式结构能完美避开周边的机架、管线干涉，给日常维保注油留出足够的操作空间。这个零件整体采用黄铜材质加工，后续做硬化处理提升接触面耐磨性能，顶端的弹珠结构是核心的止回密封结构，注油时黄油枪的压力顶开弹珠让润滑脂注入润滑点位，撤掉压力后弹珠在内部弹簧作用下复位，既能阻挡外部的灰尘、切削液、泥水进入油道造成润滑脂变质，也能避免设备运行时内部的润滑脂从油嘴位置反向溢出。从结构设计来看，下部的M8外螺纹是标准安装接口，适配绝大多数设备预留的润滑点螺纹孔，安装时只需在螺纹处缠绕适量密封生料带拧入基座即可，六角结构的部位刚好适配标准扳手的夹持位，拧紧过程不会打滑损伤零件表面；中部的90度转向结构做了平滑的流道过渡，没有直角死角，注油时润滑脂流动阻力小，不会出现脂料淤积堵塞的问题；顶端的球形注油接口能适配不同角度对接的黄油枪枪头，即使枪头没有完全正对油嘴，也能靠球面的贴合实现密封，不会在注油时出现溢脂漏脂的情况。建模的时候先从下部的螺纹段开始，先绘制M8外螺纹的公称直径圆柱，用螺旋线扫描切除生成标准三角螺纹轮廓，接着做中部的六角夹持段，拉伸正六边形实体后和螺纹段做合并，处理好衔接处的倒角避免应力集中；之后绘制90度转向的流道部分，先做弯管的实体结构，内部抽壳形成光滑的通油孔道，再绘制顶端的球头座结构，预留弹珠和内置弹簧的安装腔，最后把弹珠零件装配到球头座位置，检查开合行程是否符合设计要求，确保弹珠复位后能完全封住注油口。这类油嘴的应用场景覆盖极广，从乘用车、摩托车的底盘悬挂润滑点，到货运卡车的转向机构、传动轴万向节，再到农场作业的农用机械、工厂里的工业机床、输送设备的轴承座位置，只要是需要定期补充润滑脂的摩擦点位，都能看到这类零件的身影，设计时除了要保证通油顺畅，还要考虑外露部分的抗磕碰能力，黄铜材质本身的防锈性能也能适应户外、多粉尘、潮湿的复杂工况，长期使用也不会因为锈蚀导致油嘴堵塞无法注油。建模完成后要做干涉检查，确认安装后六角部位和周边零件的最小安全间隙不小于3mm，给扳手操作留出足够的空间，球头顶端到安装基面的尺寸也要控制在合理范围，避免突出过多被运行中的部件剐蹭损坏。
