创意改装迷你自行车套件结构设计

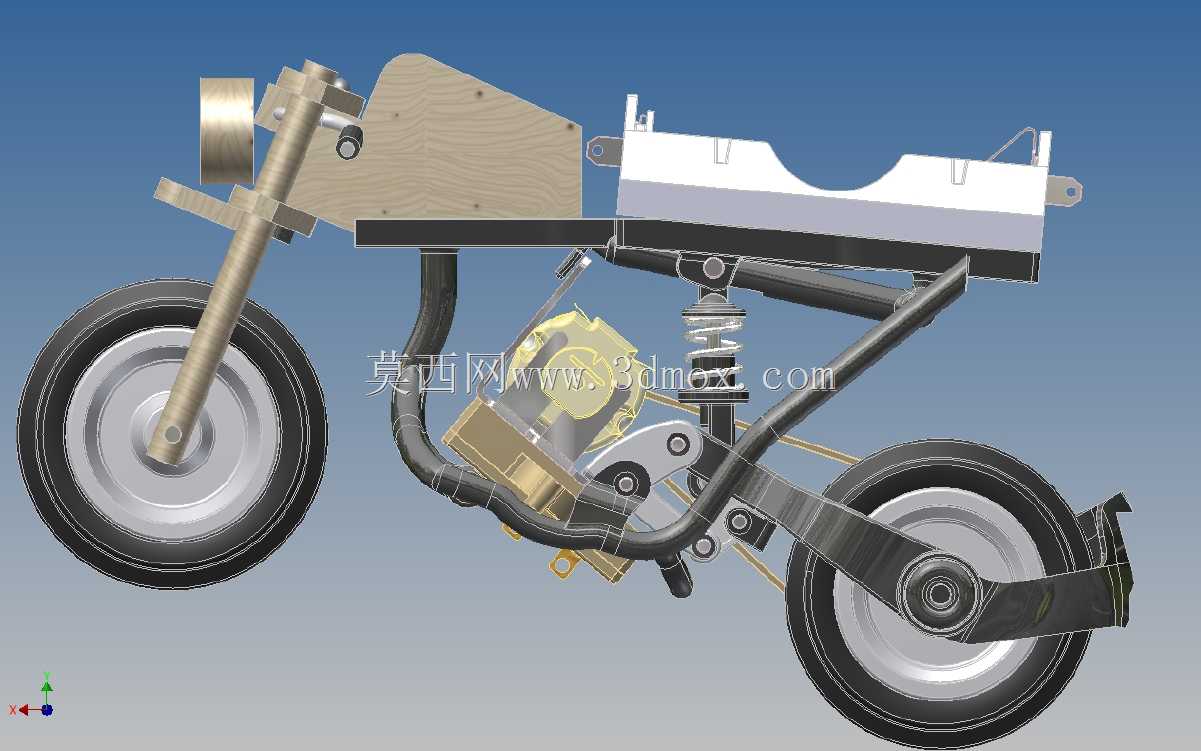

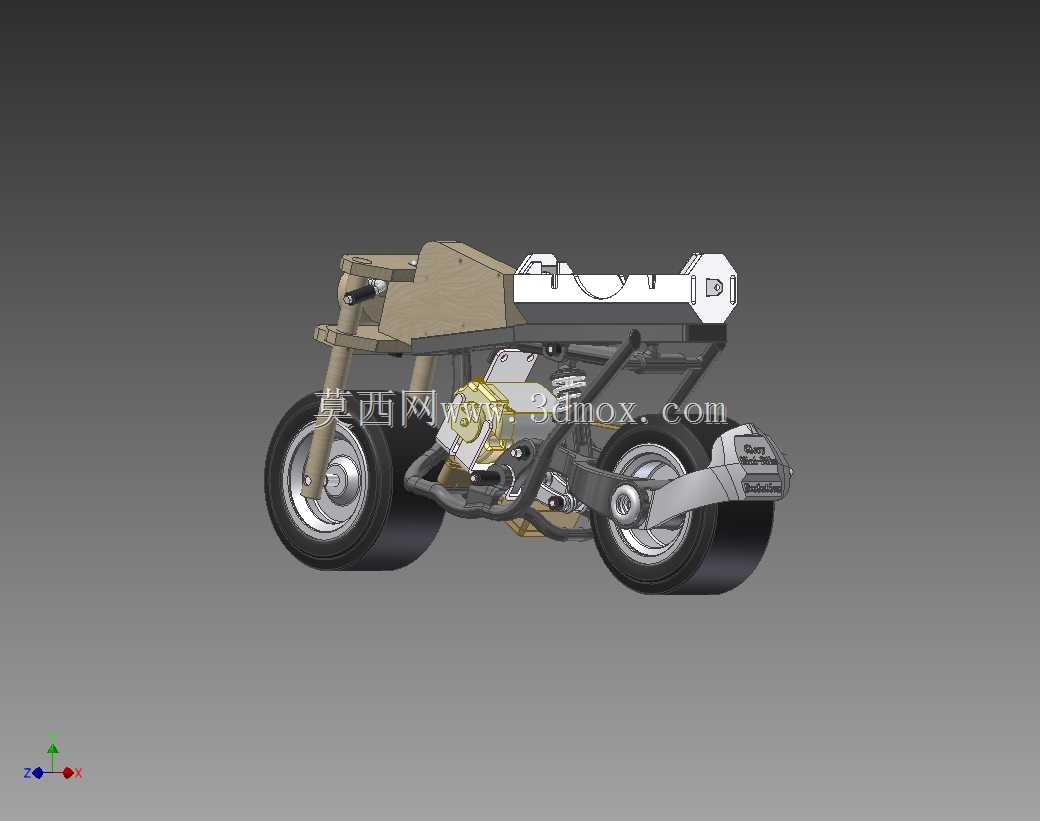

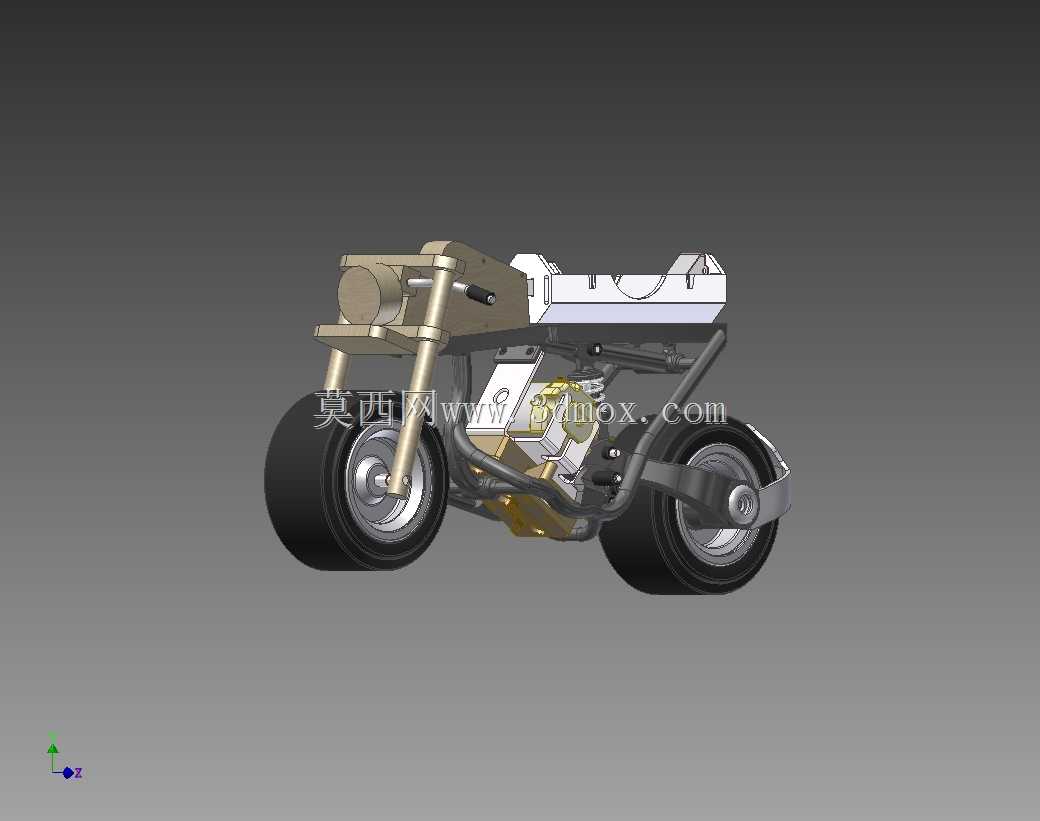

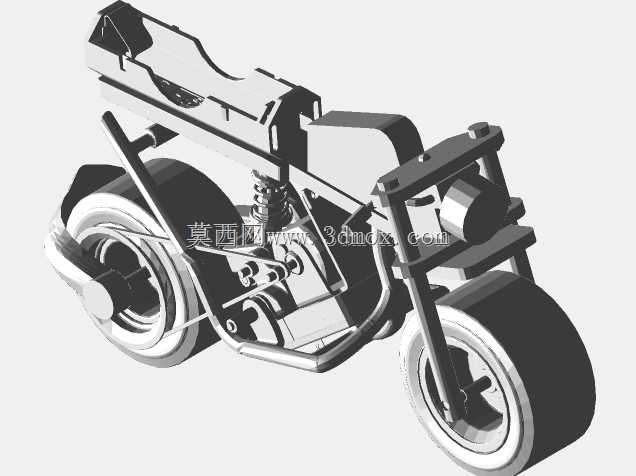

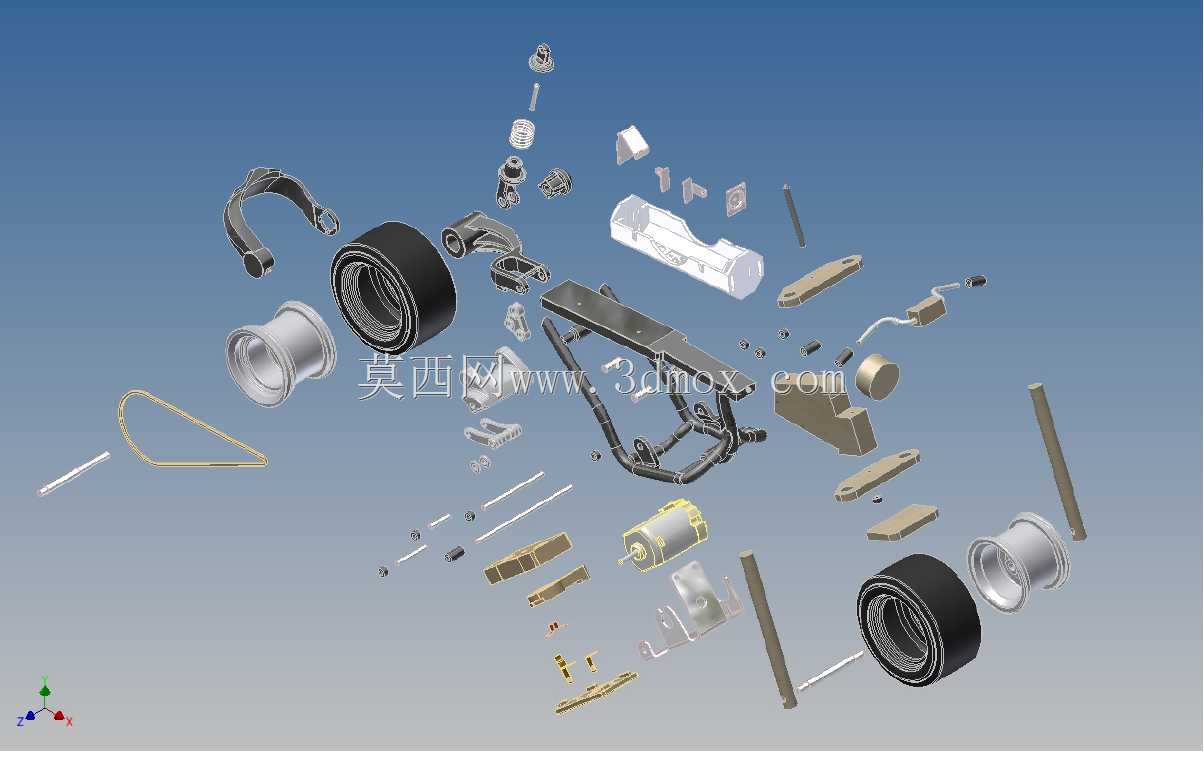

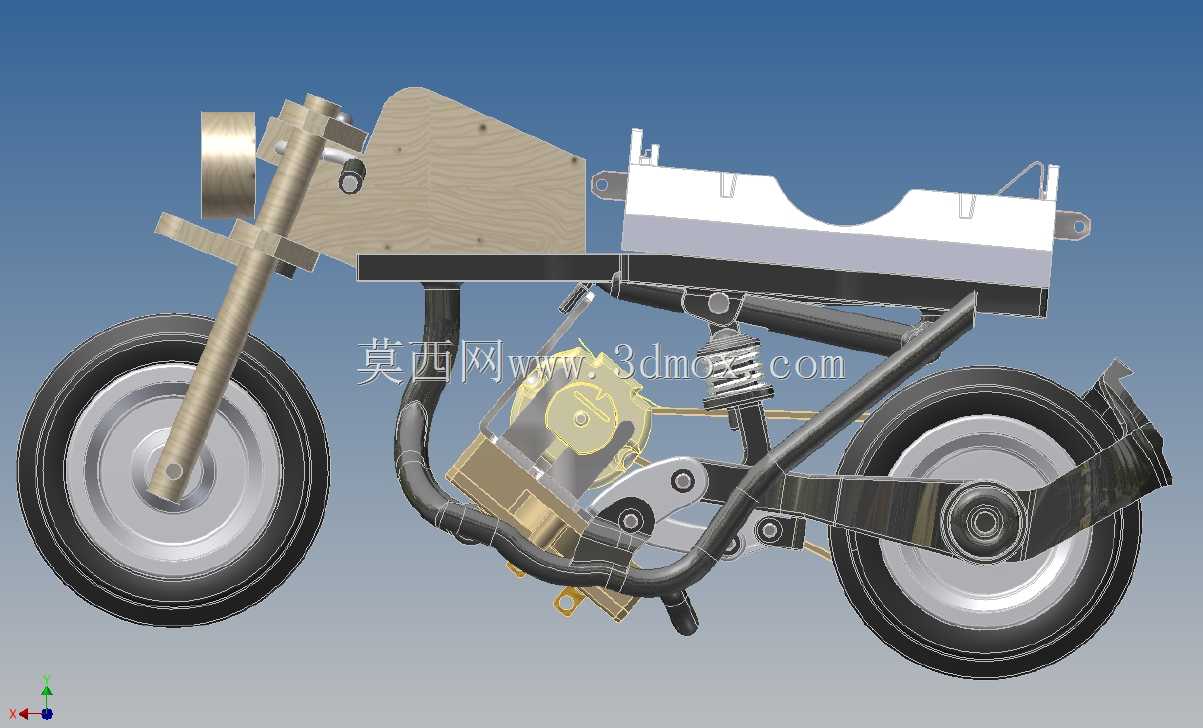

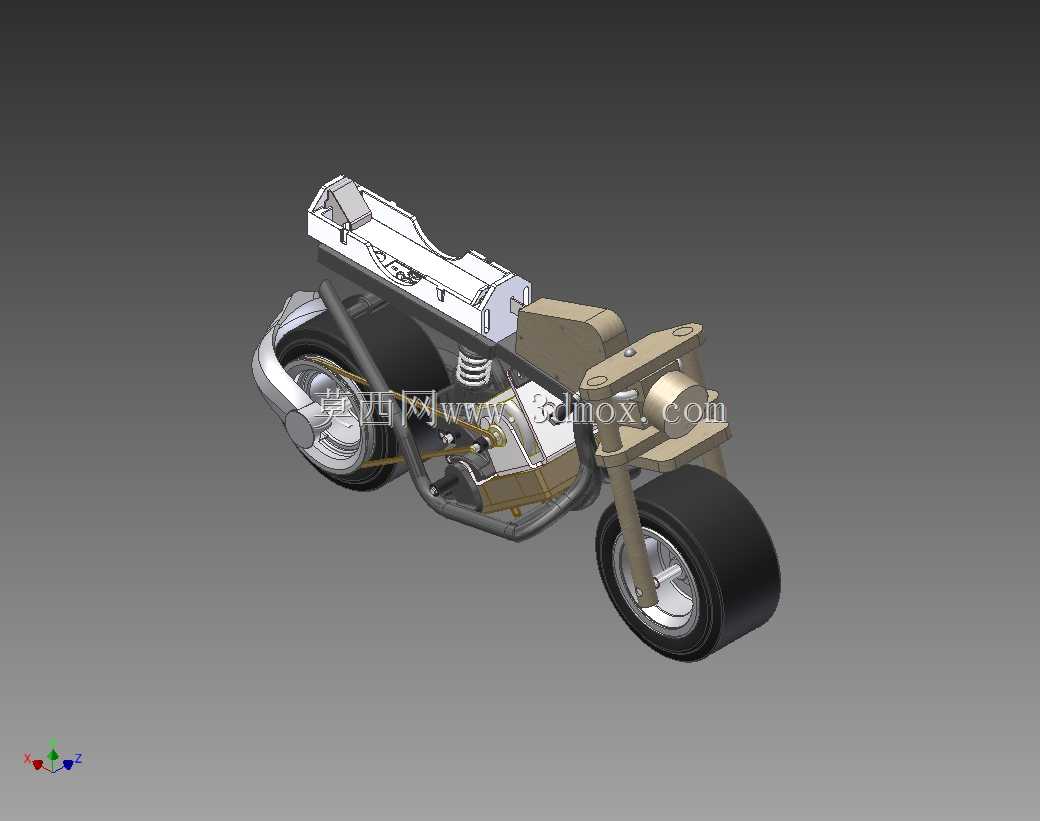

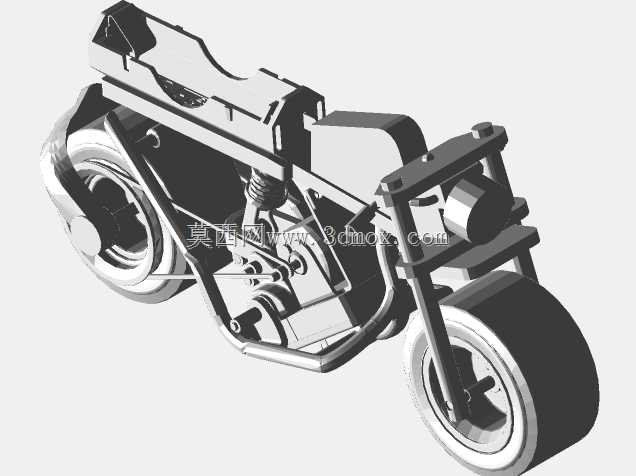

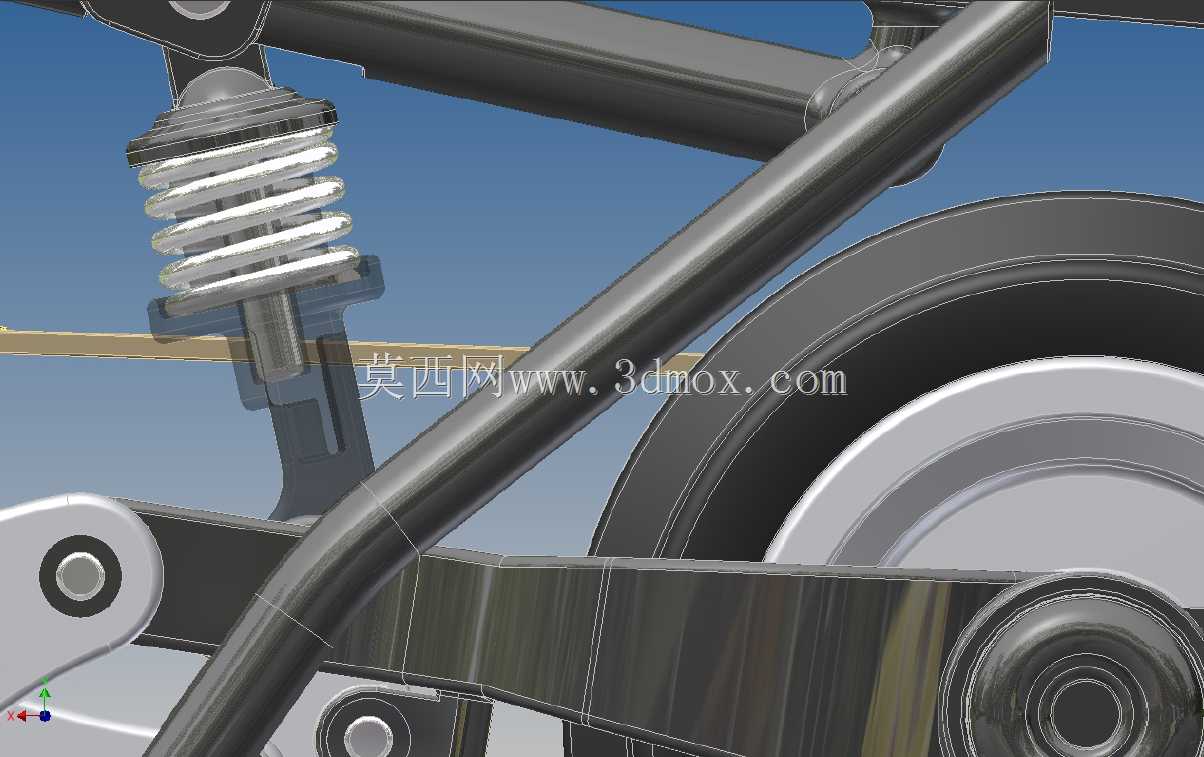

这款迷你自行车套件的设计，最初是面向桌面级创意摆件制作、小型教具演示以及个性化改装爱好者的手工装配需求，区别于常规代步自行车的设计逻辑，整体结构在缩小尺寸的同时保留了可动部件的完整功能，能够实现车轮转动、悬架减震动作的真实模拟。设计过程中首先确定整体安装边界，整车长度控制在120mm范围内，宽度不超过60mm，高度约70mm，所有零件的装配间隙预留0.1-0.2mm的公差带，既保证3D打印或者机加工制作时的装配顺畅度，也避免活动部件出现卡滞问题。画图阶段先从摇篮式车架开始搭建基准，将车架的主支撑管、安装座位置通过草图绘制确定空间坐标，优先保证车架的整体刚性，因为摇篮式结构需要同时承载前部转向机构、中部动力模拟模块以及后部悬架的安装载荷，所有管架的连接处都做了圆角过渡，避免应力集中。前叉部分采用双筒式减震模拟结构，转向柱与车架头管的配合采用同轴约束，预留转动自由度，能够实现左右转向的动作模拟。后摆臂采用单支撑臂结构，区别于常规自行车的双侧后叉，单臂结构在视觉上更具科技感，同时需要匹配多连杆悬架减震系统，设计时反复调整多连杆的铰接点位置，通过运动仿真验证减震压缩行程内后轮不会与车架、挡泥板结构发生干涉，减震行程控制在8mm左右，按压后轮时能够获得线性的回弹反馈。除了行走与悬架结构，还额外设计了独立的车牌安装支架，支架上预留了安装孔位，方便使用者自定义添加标识内容，同时整合了类似锄土结构的侧撑组件，侧撑收起时与车架侧面贴合，放下时能够稳定支撑整车保持直立状态，侧撑的铰接位置设置了简易的阻尼结构，避免随意晃动。建模过程中先完成单个零件的特征绘制，每个零件都单独设置基准面，对于标准件比如车轮轴承、铰接销轴，直接调用通用零件库的模型进行适配，减少重复建模工作量，装配完成后进行全局干涉检查，逐一排查零件之间的重叠问题，对存在干涉的安装座、连杆连接处做切边或者增厚调整，最后对所有外露零件做外观面的倒角处理，去除尖锐棱角，既提升装配时的安全性，也让整体外观更精致。这款套件的所有零件都可以拆分单独加工，不管是采用FDM3D打印制作手板，还是采用金属精密铸造做收藏级成品，都能满足装配要求，实际装配时只需要按照销轴、紧固件的对应位置组装，不需要额外做零件的二次打磨修配，适合作为机械结构教学的演示模型，也可以作为个性化桌面摆件使用，能够直观展示摩托车类两轮车辆的悬架、转向、支撑结构的工作原理。
