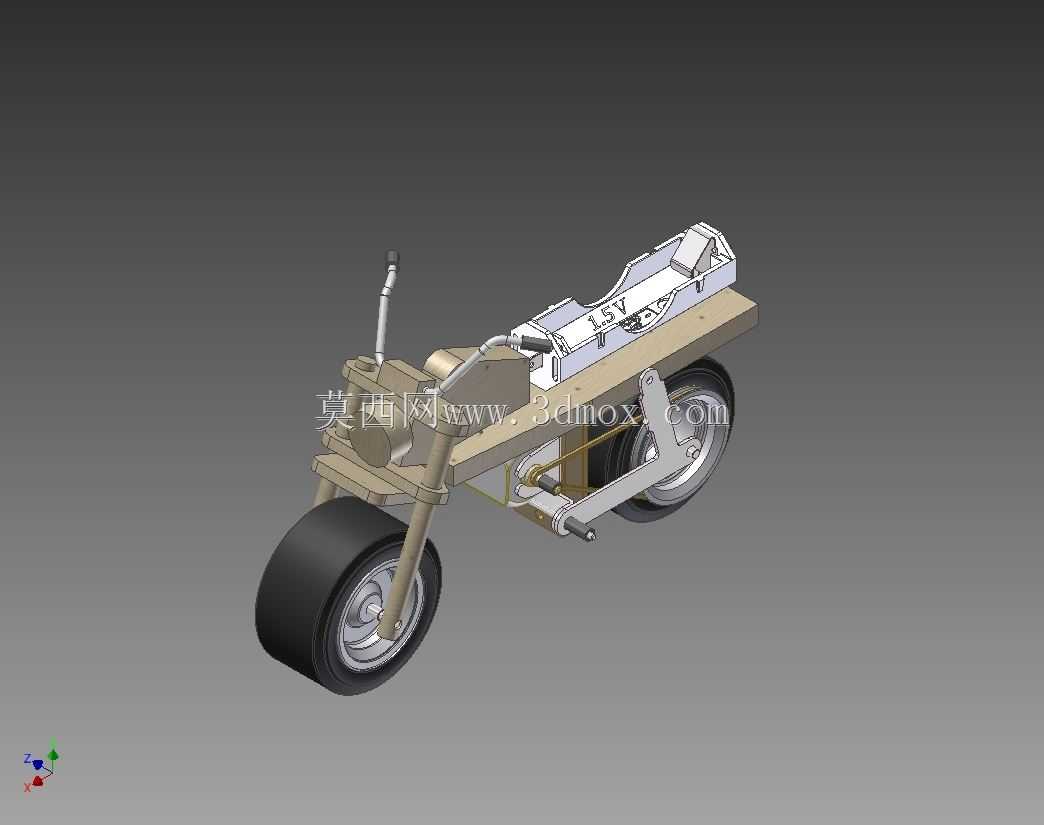

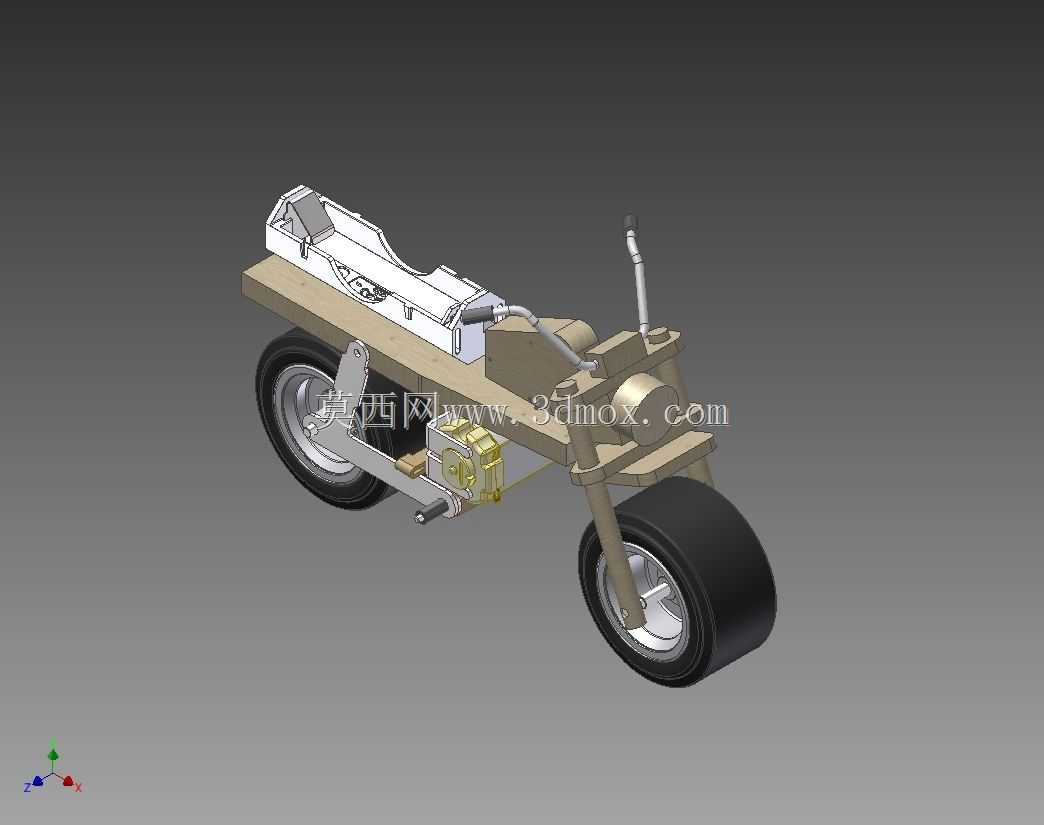

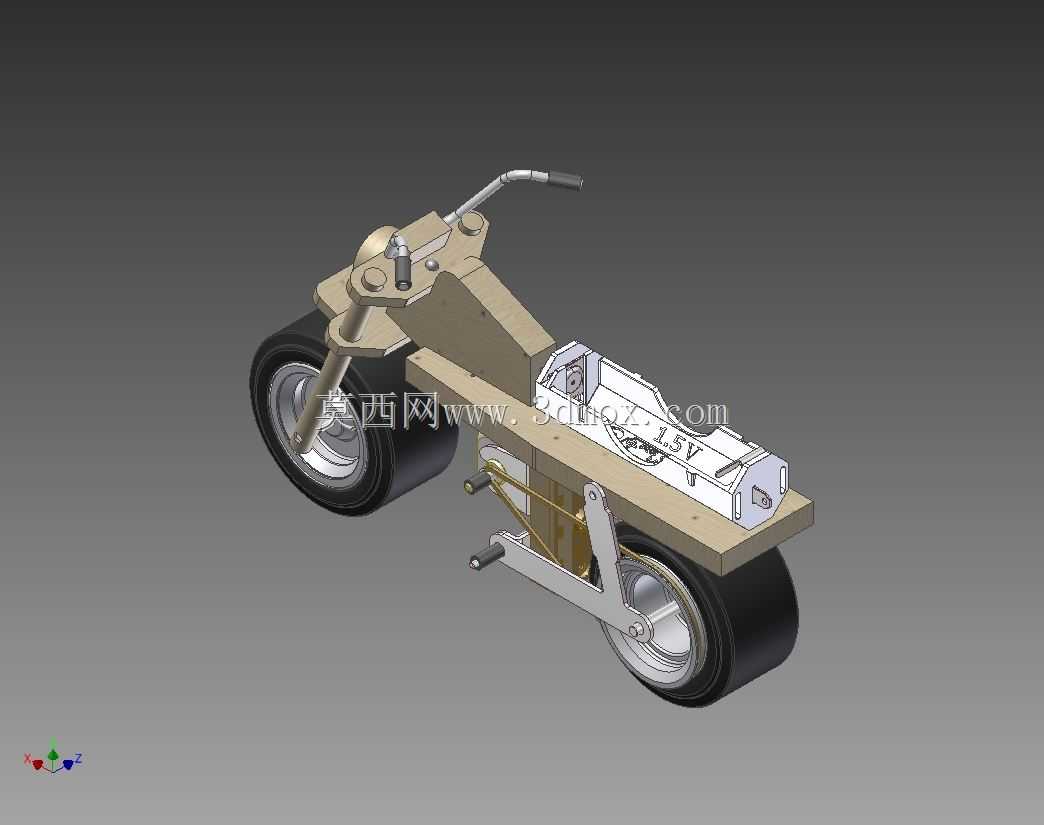

田宫比例迷你自行车套件结构设计

　　在民用休闲载具的比例模型开发领域，迷你拼装自行车的结构设计始终需要兼顾还原度与拼装可行性，本次完成的这款适配田宫产品比例的迷你自行车套件，从实际拼装体验与静态展示需求出发，完成了全零件的结构匹配与造型还原。从实际应用场景来看，这类比例迷你自行车套件主要面向静态模型收藏爱好者、拼装模型玩家群体，既可以作为单独的桌面展示摆件，也能够搭配同比例的场景沙盘、兵人载具套装完成场景搭建，部分改装玩家还会基于这套基础套件追加动力模块、灯光模块，改造为可动的微型遥控载具，拓展其玩法边界。

　　设计过程中首先锁定了比例适配的核心边界，所有零件的安装接口、外形轮廓均严格匹配田宫同比例拼装产品的通用公差带，避免出现零件无法卡合、拼接缝隙超差的问题。整体结构拆分遵循拼装模型的常规分件逻辑，将车轮、前叉、车把、车架主体、后座承载结构拆分为独立零件，每个零件的壁厚控制在1.2-1.8mm区间，既保证注塑成型时的材料流动性，也避免零件过薄导致拼装时易断裂、过厚导致表面出现缩痕的问题。前轮组件采用轮辐与轮胎分体式设计，轮胎表面做了仿真的胎纹肌理，轮圈位置预留了与前叉轴的配合孔，配合间隙控制在0.1mm，既能够保证车轮转动的顺畅度，也不会出现轮组松垮脱落的问题。前叉部分做了仿真的减震结构造型，上端与车把组件的连接位置设计了定位卡榫，拼装时无需额外粘接即可完成初步定位，降低新手玩家的拼装门槛。

　　车架主体采用仿真的管架结构造型，同时兼顾了零件的结构强度，车架中段预留了与传动结构的安装位，虽然是静态套件，但也还原了真实自行车的链条传动路径造型，脚踏位置的零件做了可转动的结构设计，拼装完成后可以手动拨动脚踏模拟骑行状态。后座部分的承载平台做了防滑纹理的细节刻画，边缘位置做了0.2mm的倒角处理，避免拼装时尖锐边角划伤玩家手部。车把部分的握把、控制手柄均做了等比例缩小的细节还原，车把与前叉的连接位置设计了限位结构，保证车把转动角度控制在真实自行车的合理转向区间内，不会出现过度转动导致结构穿帮的问题。

　　从安装边界来看，整车拼装完成后的长度控制在120mm以内，宽度不超过45mm，高度不超过70mm，能够适配绝大多数1:12比例的模型场景展示盒，不会出现尺寸超差无法放入常规展示场景的问题。所有零件的分模线均设计在零件的非外观面，后续玩家拼装时仅需简单处理即可获得光滑的外观表面，不需要进行大量的打磨修型工作。零件之间的粘接定位点均做了下沉式设计，使用常规模型胶水粘接时不会出现溢胶弄脏外观面的问题。针对玩家可能的改装需求，车架内部预留了直径3mm的中空走线通道，玩家后续加装灯光、动力模块时，可以将导线从通道内穿过，不会破坏整车的外观完整性。后轮组件的安装位预留了0.3mm的调节间隙，玩家可以根据自己的拼装需求调整后轮的前后位置，模拟真实自行车链条张紧度调节的结构特性。

　　在细节刻画上，没有一味追求零件的细碎化来提升所谓的“还原度”，而是平衡了细节表现与拼装难度，比如车架上的品牌标识位置采用浅浮雕设计，既还原了标识的造型，也不会因为标识过于凸起导致零件脱模困难、拼装时易断裂。车轮的转动阻尼经过结构优化，既不会过松导致车轮随意晃动，也不会过紧导致无法顺畅转动，静态展示时车轮可以稳定停留在玩家调整的任意角度，方便摆出不同的展示姿态。整车的重心经过配平设计，拼装完成后无需额外支架即可稳定直立放置，降低了展示时的辅助配件需求。
