自行车碟刹通风散热前制动盘结构设计

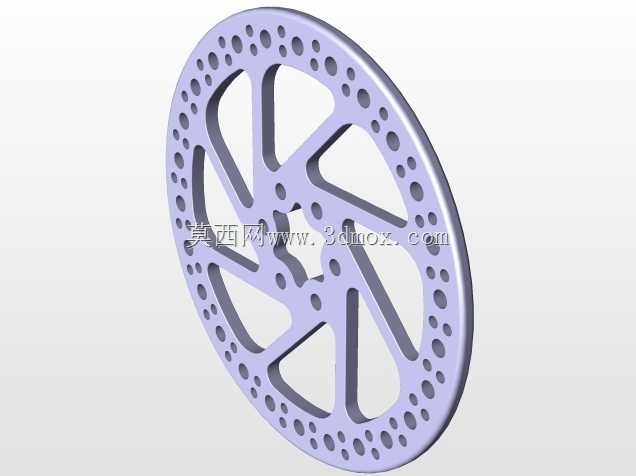

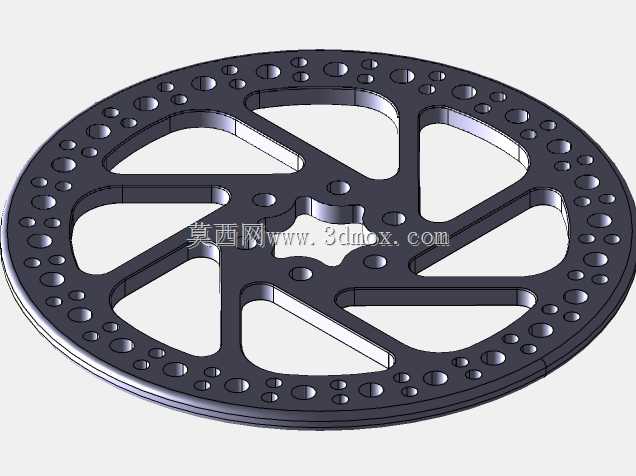

日常做骑行类零部件建模时，最先要锚定的是部件的实际装车场景，这类前制动盘是装在自行车前轮花鼓位置的核心制动部件，骑行过程中捏下刹把时，来令片会夹紧制动盘两侧盘面，通过摩擦力把轮组转动的动能转化为热能散掉，实现减速或者驻车的效果，不管是山地越野的颠簸路况还是城市通勤的频繁启停场景，制动盘的结构强度、散热效率都直接影响制动手感和骑行安全。建模的时候我习惯先从安装基准开始搭骨架，先确定中心花键安装孔的尺寸边界，这个位置要和花鼓的安装位完全匹配，花键的齿形、安装孔的中心距公差要留够装配余量，避免装车时出现卡滞或者安装后旷量过大的问题。确定完安装基准后，再往外绘制制动盘的外圆轮廓，外圆直径要匹配对应夹器的安装行程，不能做的过大蹭到夹器本体，也不能做的过小导致制动力矩不够。接下来是盘面的结构设计，这款制动盘做了六组辐条状的支撑筋，既可以减轻整体重量，又能在盘片受热的时候留出热胀冷缩的形变空间，避免长时间制动后盘片翘曲变形；盘面均匀分布的圆形凹坑，一方面是打乱盘面的空气流动，提升骑行过程中的对流散热效率，另一方面也能减少盘片和来令片的初始接触面积，让制动介入的过程更线性，不会出现一捏刹就抱死的情况。建模的步骤上，先在前视基准面绘制中心安装孔的花键草图，拉伸切除出安装位的基础特征，再绘制外圆轮廓和六条支撑筋的草图，拉伸做出盘片的基础基体，之后在盘面上阵列排布圆形凹坑的草图，用拉伸切除做出凹坑特征，最后对盘片的边缘、支撑筋的连接处做圆角过渡，避免应力集中导致盘片在剧烈制动时出现开裂。做结构校验的时候要注意，支撑筋的厚度要和整体盘片厚度匹配，不能为了减重把筋做的过薄，不然连续制动产生的高温会让筋位变形，导致蹭碟的问题；盘面的通风缺口要顺着轮组转动的方向做流线型过渡，减少骑行时的风阻，同时能把制动产生的热量更快带出去。这类制动盘除了自行车使用，部分小排量跨骑摩托车的前制动也会采用类似的通风结构设计，只是在盘片厚度、安装孔尺寸上做对应调整，核心的散热、减重、强度平衡的设计思路是共通的，建模时只要找准安装边界和受力点，就能做出符合实际使用需求的结构。
