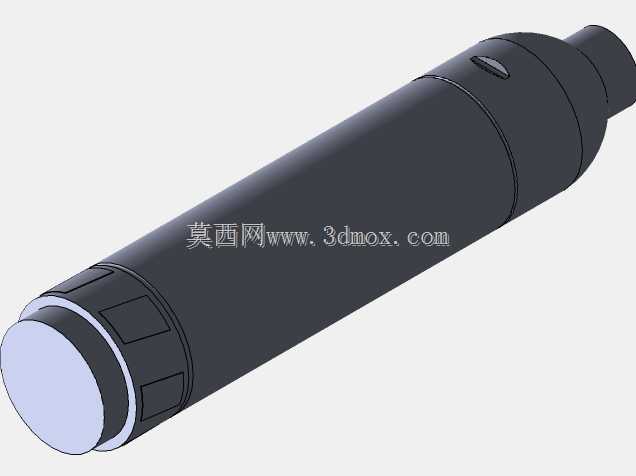

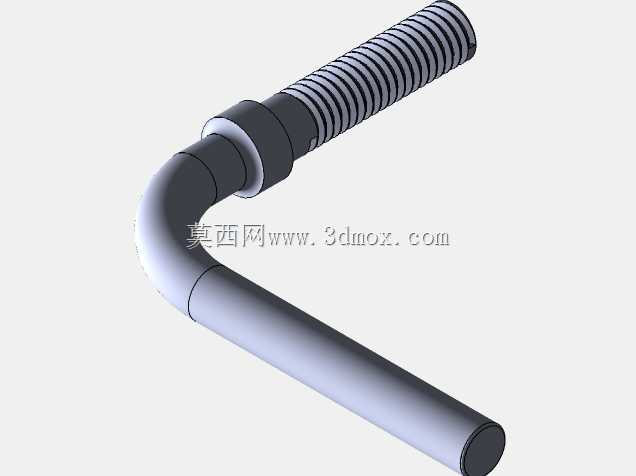

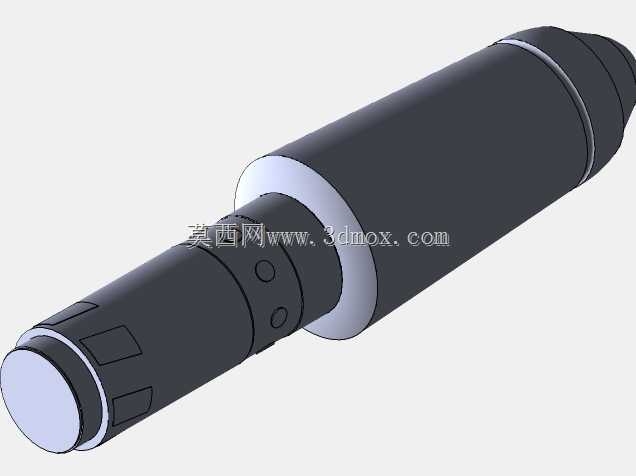

Kar98K配套步枪榴弹发射装置结构建模

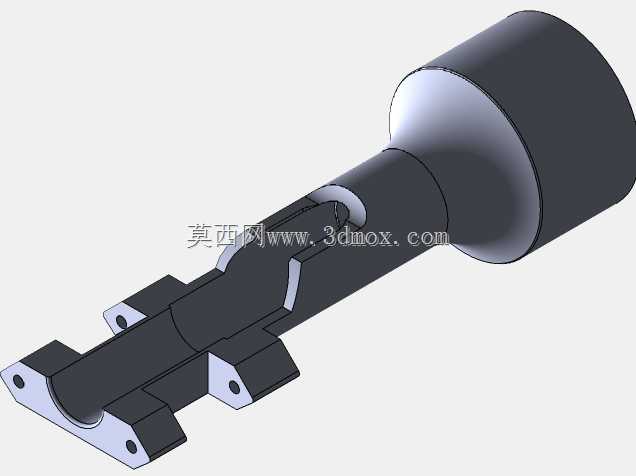

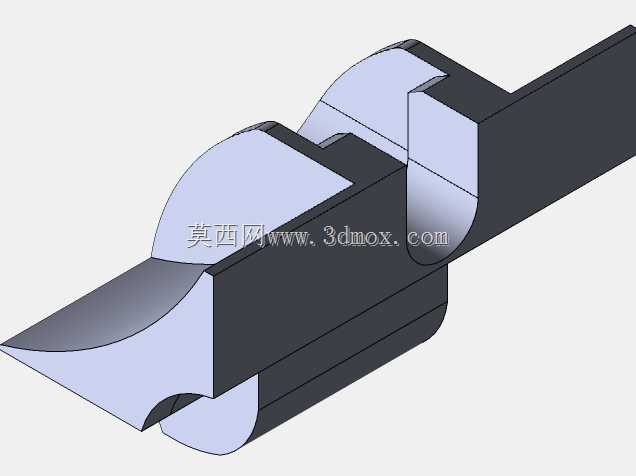

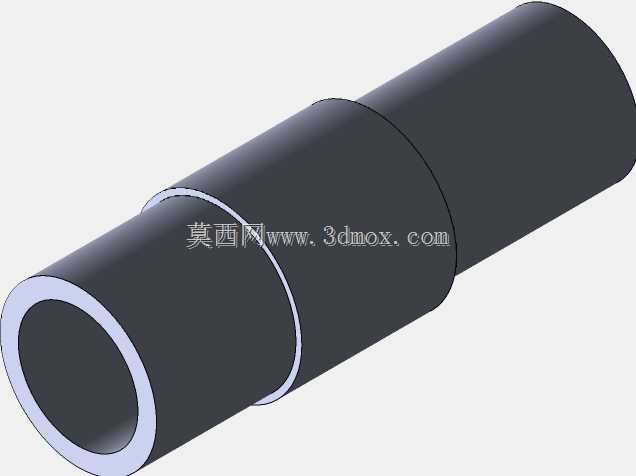

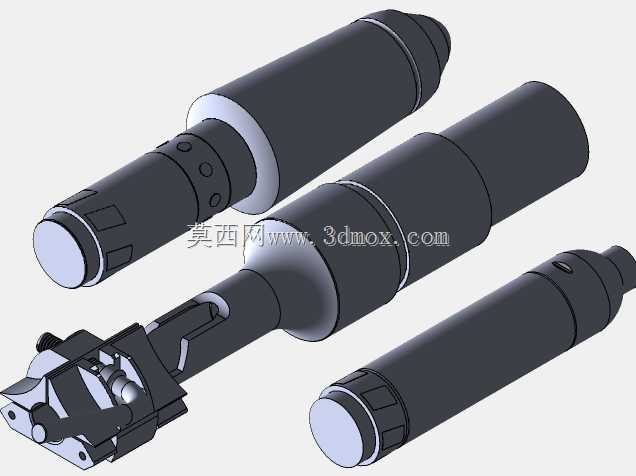

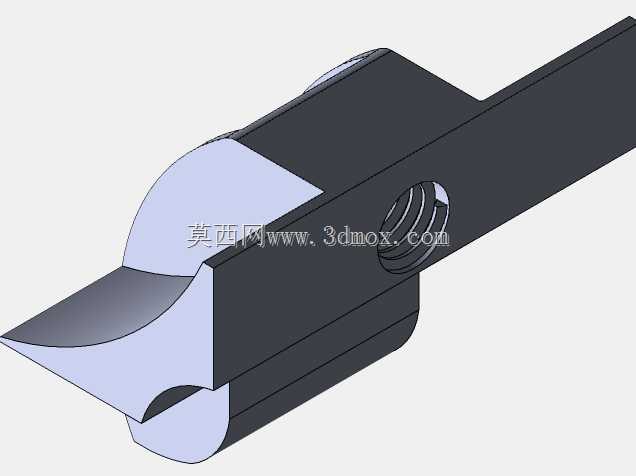

本次建模的步枪榴弹发射装置，核心适配栓动步枪的枪口安装接口，建模过程中首先梳理了装置的实际使用场景：这类装置主要用于步兵班组在近距离作战中填补手榴弹与迫击炮之间的火力空白，可发射破甲、杀伤类枪榴弹，对付轻型装甲目标、野战工事以及集群有生目标，无需额外改造枪械结构，直接通过枪口的固定卡扣与步枪身管前端定位，安装后不会影响步枪常规射击功能，仅在发射榴弹时通过空包弹提供的火药燃气推送弹体出膛。建模时先从安装基座的结构入手，这部分是整个装置与枪械连接的核心，需要严格匹配枪口外径的公差带，预留0.02mm的安装间隙，同时设计了快拆式锁紧卡扣，保证在野战环境下无需工具即可快速拆装，卡扣的锁止角度经过反复校核，确保发射时的后坐冲击力不会让装置松脱。发射筒部分采用分段式结构设计，前段为榴弹定位段，内壁加工有与榴弹尾翼匹配的导向槽，保证弹体出膛时的初始姿态稳定，减少初始扰动提升射击精度；中段为燃气膨胀腔，这部分的容积经过匹配计算，能够充分利用空包弹的火药燃气能量，将榴弹加速到合适的初速，同时腔壁厚度做了渐变处理，靠近安装基座的位置壁厚更大，承受更高的燃气压力，向枪口方向逐步减薄控制整体重量。尾段的缓冲结构设计了多层阻尼垫圈，能够吸收发射时的部分后坐能量，降低对枪械本身的冲击，延长枪械使用寿命。建模过程中使用SolidWorks完成全参数化建模，第一步先绘制安装基座的二维草图，标注关键安装尺寸后拉伸生成基体，再通过切除命令加工出卡扣的安装槽与定位销孔；第二步搭建发射筒的回转体特征，通过旋转凸台生成筒身基本轮廓，再扫描切除出内壁的导向槽，对筒身外侧的防滑纹路进行阵列处理，保证手动拆装时的摩擦力；第三步完成锁紧卡扣、缓冲垫圈等附属零件的建模，所有零件按照实际装配关系添加配合约束，在装配体环境下检查各零件之间的干涉情况，对存在干涉的部位调整尺寸公差，比如卡扣与基座的配合面预留0.01mm的活动间隙，保证卡扣转动顺畅。整个装置的外形尺寸严格控制在常规枪挂榴弹发射器的尺寸边界内，全长不超过350mm，最大外径不超过60mm，整体重量控制在800g以内，不会过多增加士兵的携行负担，同时装置外侧没有突出的尖锐棱角，避免携行时勾挂装具。建模完成后对关键受力部位做了简化的应力校核，比如安装基座在承受最大后坐力时的形变位移控制在0.05mm以内，保证结构强度满足使用要求，所有零件的建模都遵循机械加工的工艺要求，避免出现无法加工的负角、薄壁等不合理结构，方便后续如果需要做实物验证时可以直接导出工程图进行机加工。
