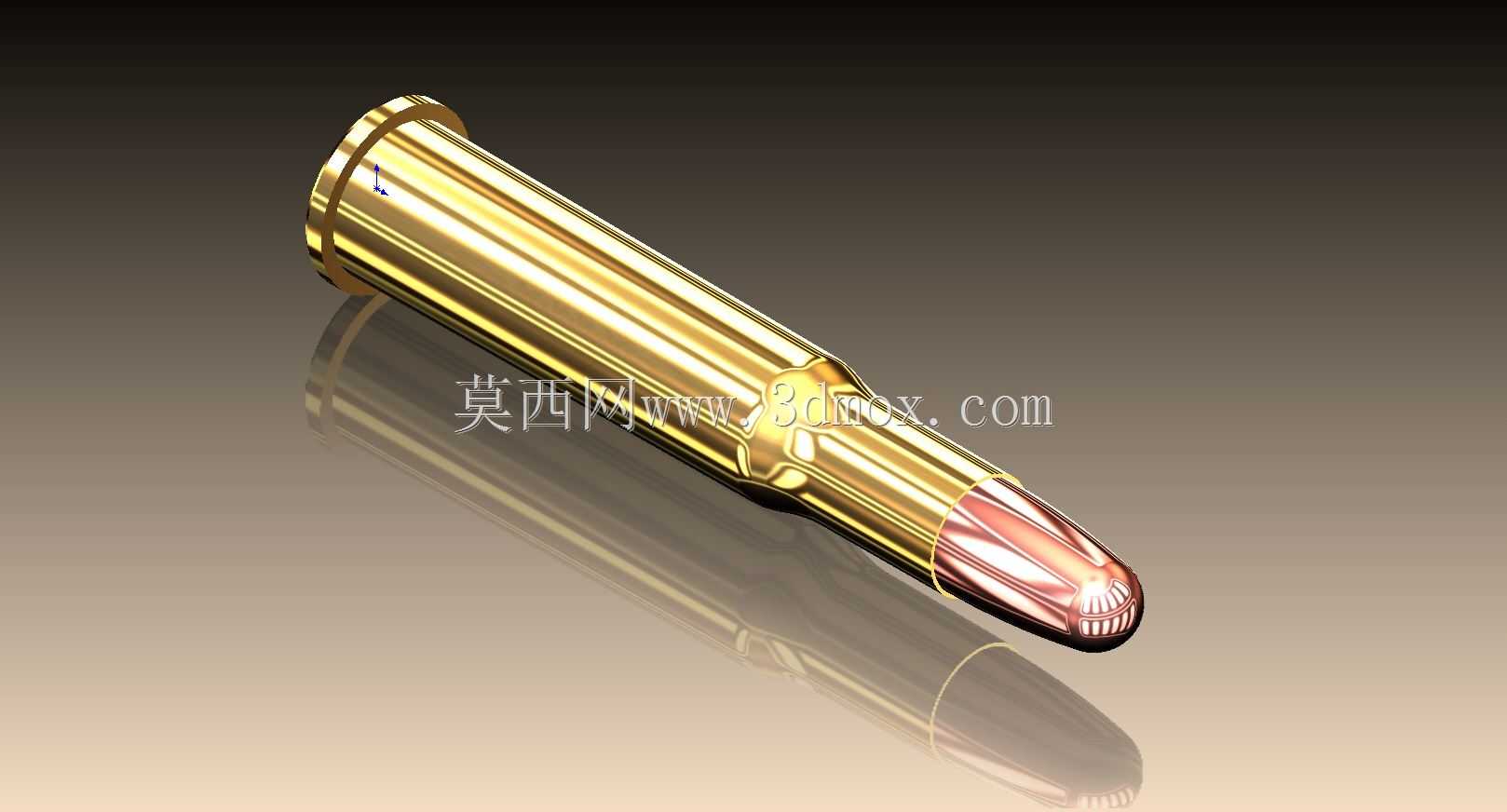

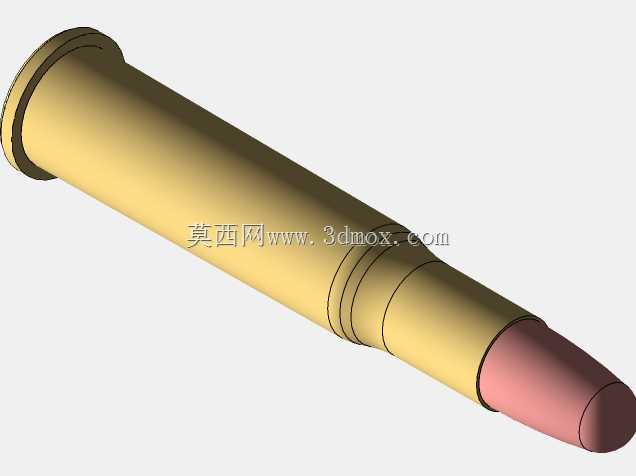

30-30温彻斯特步枪弹外观结构三维建模

这类中心发火步枪弹的三维建模，常被用于弹道仿真验证、枪械供弹机构干涉校验、射击类实训教具开发等场景，建模过程不需要做壁厚抽壳处理，整体尺寸严格参照实弹测绘的近似值还原，未做漆面分色的实体建模，仅保留金属本体的结构特征，所有尺寸仅作结构参考，不能直接用于火器类产品的实际生产设计，正式工程应用前必须对照萨米规范逐一校验尺寸公差。建模时优先在SolidWorks中绘制弹壳的回转截面草图，以弹壳轴线为旋转中心做凸台旋转，先拉出弹壳的整体外轮廓，再处理弹壳底部的底缘凹槽、拉壳钩卡槽的细节特征，弹壳肩部的锥度要严格控制过渡圆角，避免后续做装配干涉检查时出现尖角报错。弹头部分单独绘制回转体，区分弹芯与被甲的结构分界，弹头弧形部的曲率要匹配对应枪械坡膛的切入角度，保证供弹上膛时的姿态顺滑，不会出现卡滞问题。建模全程不需要做内部装药、底火的细化结构，仅保留外部可观测的装配特征，弹壳与弹头的配合段要做过盈配合的装配约束，还原实弹的压装定位关系。实际工程应用中，这类枪弹模型常被导入供弹具、弹膛的装配体中，做供弹路径的运动仿真，校验抱弹口、导弹斜面的间隙是否合理，避免出现双弹进膛、弹尖顶撞坡膛的问题；也可用于射击模拟训练系统的可视化资源，配合物理引擎做弹道飞行、命中效果的渲染支撑。建模完成后要检查所有回转面的同轴度，弹壳底缘的厚度、直径公差要控制在合理范围，保证在虚拟装配时能顺利进入弹膛定位，不会出现轴向定位偏差。表面金属质感的渲染仅作外观展示用，工程结构校验时可切换为线框模式，重点检查各段直径的过渡、肩部定位面的角度是否符合规范，所有特征均采用实体建模，未使用曲面加厚的方式生成，避免后续导入其他仿真软件时出现破面问题。
