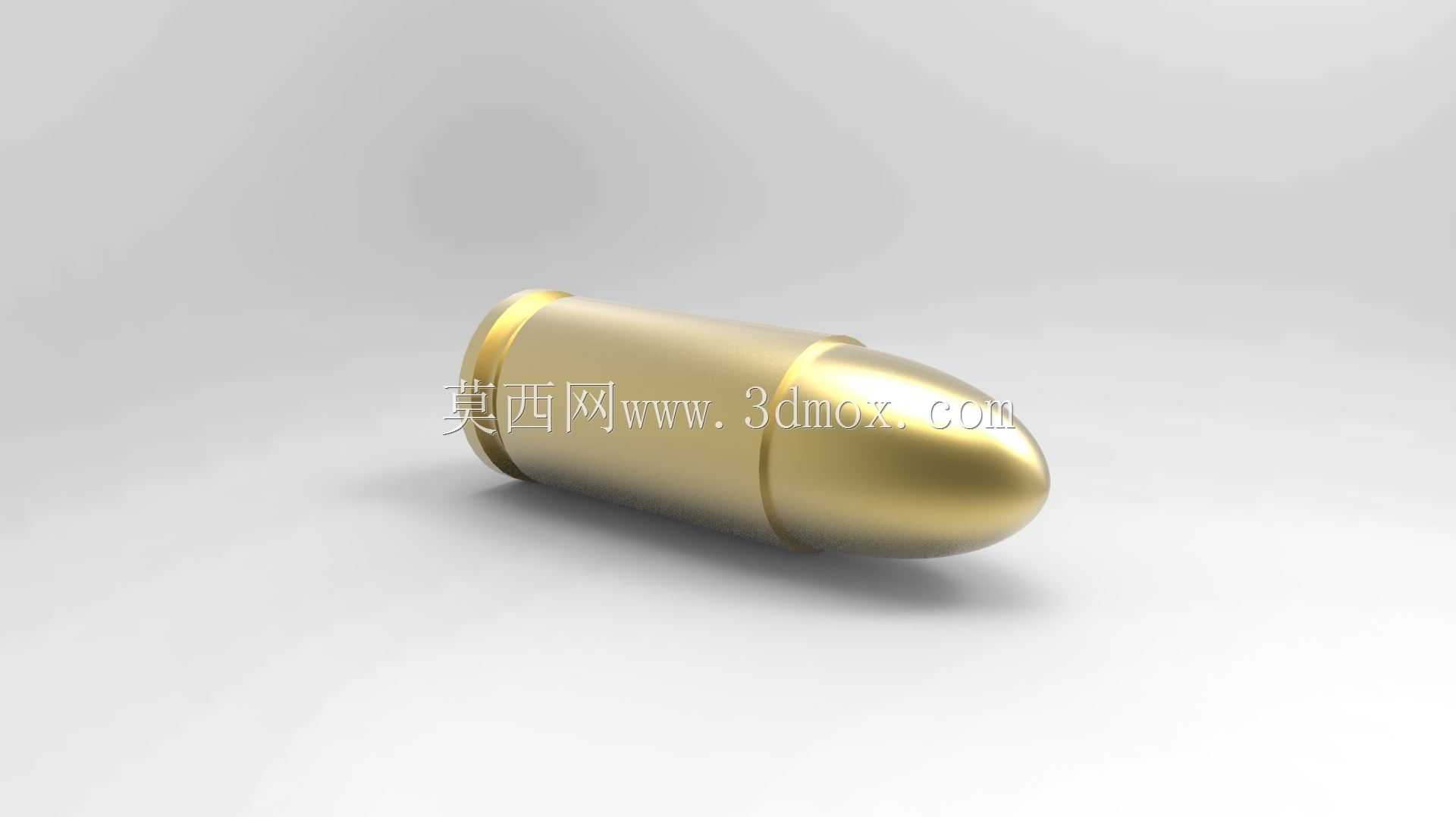

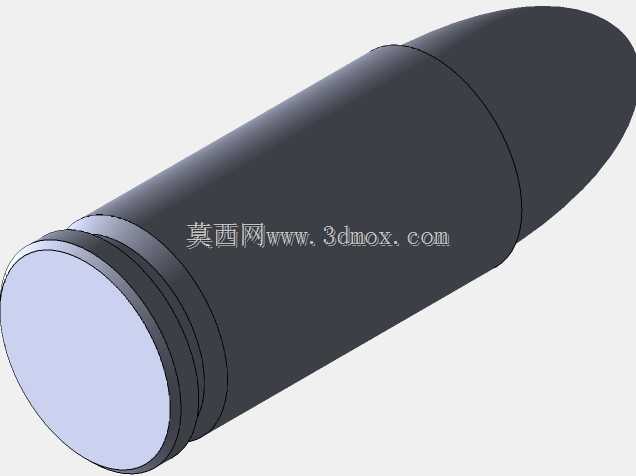

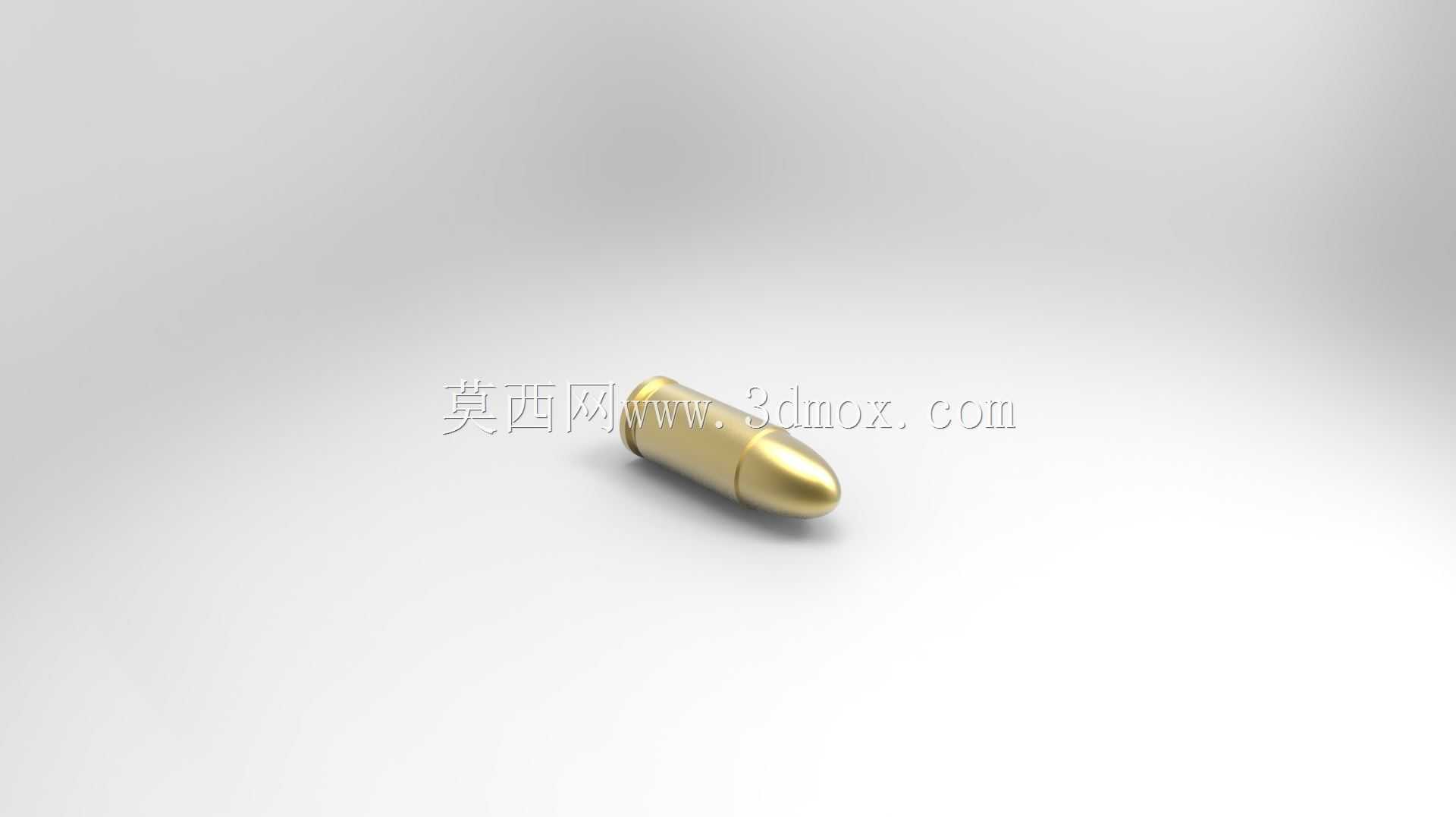

9毫米手枪弹药弹头弹壳一体结构

在轻武器结构设计、战术模拟教具开发以及射击类仿真设备的研发场景中，9毫米口径弹药的三维结构还原是基础且关键的环节，这类模型既可以用于枪械供弹机构的干涉验证，也能作为战术训练模拟系统的标准配装部件，还能为科普类展品的结构拆解展示提供精准的数字支撑。从实际功能特性来看，这款9毫米弹药采用主流的帕拉贝鲁姆弹外形轮廓，弹头为卵形圆弧过渡设计，能够在飞行过程中有效降低空气阻力，保证弹道稳定性；弹壳部分为直筒带底缘结构，底缘的厚度与抽壳钩的卡槽尺寸严格匹配通用9毫米手枪的抽壳行程，弹壳内部的空腔结构按照实弹装填比例预留，可根据不同的仿真需求调整配重参数，满足从静态展示到动态模拟射击的不同使用要求。在建模思路上，优先保证外形轮廓与实物的形位公差匹配，首先通过回转体特征构建整体的基础外形，将弹头与弹壳的衔接处做0.1毫米的圆弧过渡处理，避免应力集中的同时还原实弹的装配压合痕迹；弹头部分的弧形曲面通过样条曲线控制曲率，确保不同截面的直径变化符合空气动力学设计要求，弹壳底部的底火凹槽采用拉伸切除特征制作，凹槽深度与直径严格匹配通用底火的安装尺寸，底缘的倒角角度按照抽壳钩的导入角度设置为15度，保证供弹过程中不会出现卡滞问题。外形尺寸方面，整体长度控制在19毫米，弹壳最大直径9毫米，弹头直径8.8毫米，底缘直径9.6毫米，所有安装边界尺寸均适配主流9毫米手枪的弹膛、弹匣以及供弹坡结构，可直接导入枪械装配体中进行供弹、退壳动作的运动仿真。建模过程中首先在前视基准面绘制弹药的半剖面轮廓草图，标注关键位置的直径与长度尺寸，约束各段曲线的相切关系，通过旋转凸台特征生成整体实体；之后对弹头与弹壳的衔接位置做压痕细节的扫描切除，还原实弹装配时的咬合痕迹，弹壳底部的底火位置通过旋转切除生成凹槽，再对所有锐边做0.05毫米的倒角处理，避免仿真过程中出现尖锐边的干涉报错；最后添加外观材质，弹头部分设置为黄铜金属质感，弹壳部分根据实际需求可设置为黄铜或者覆铜钢材质，渲染时调整金属粗糙度参数还原实弹的表面质感。
