36.4mm规格自行车座管锁紧夹结构设计

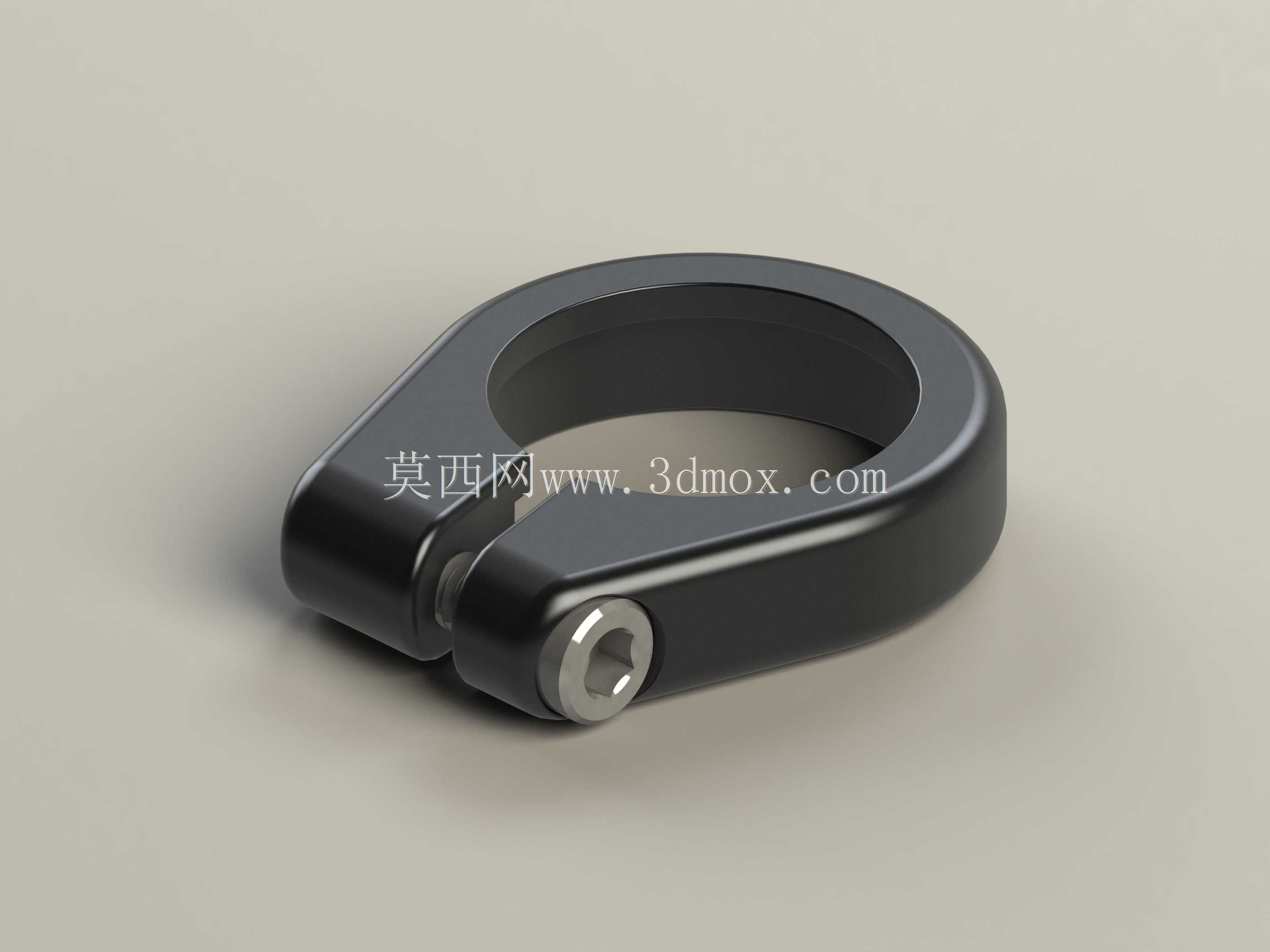

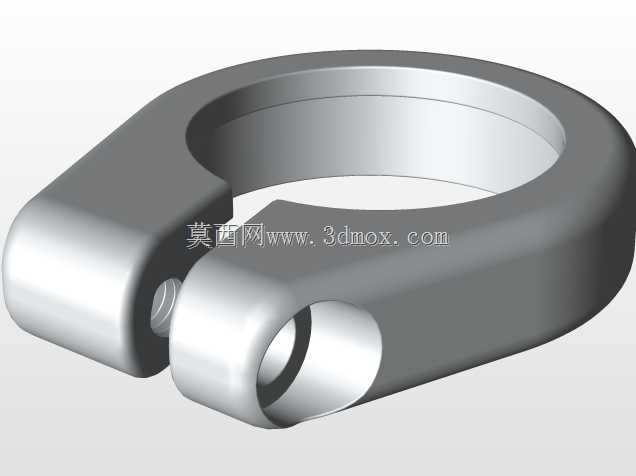

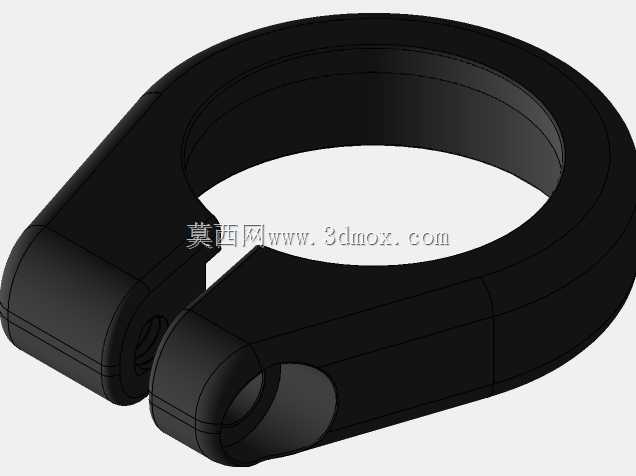

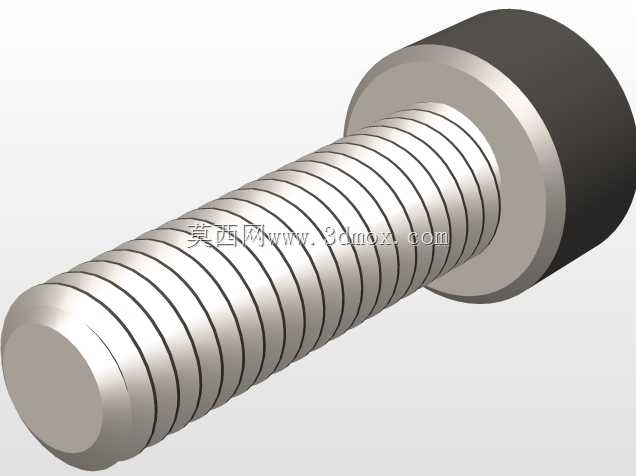

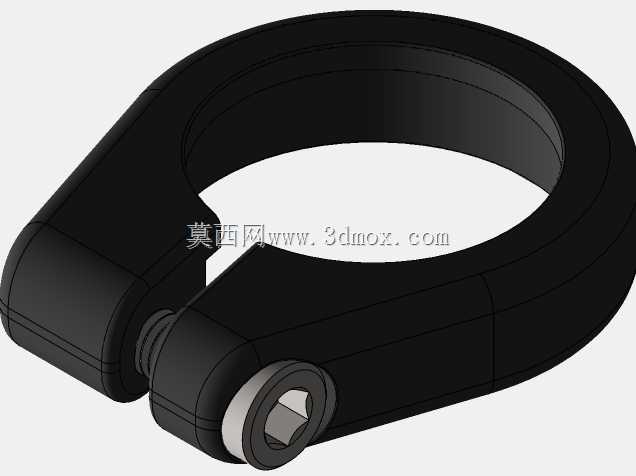

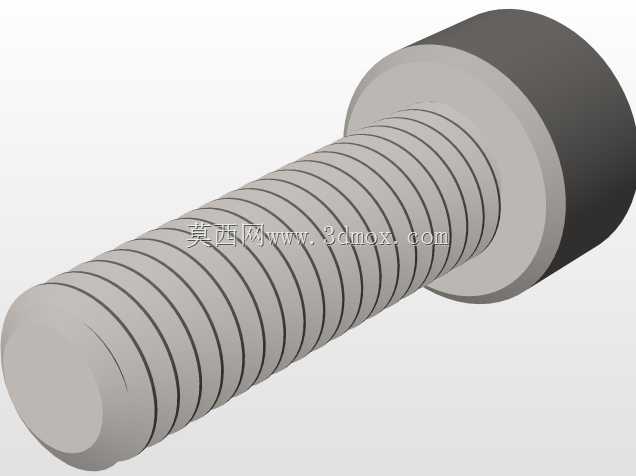

日常骑行场景里，座管夹是连接车架与座管的核心受力小件，直接决定骑行过程中座高的稳定性，一旦锁紧力不足出现滑位，轻则影响骑行姿态发力，重则带来摔车风险。这款36.4mm口径的座柱夹，适配对应外径的金属座管，配套适配31.6mm规格的底座锁紧螺栓，日常多用于山地车、城市通勤车的座管固定场景，安装时套入车架立管上端的开口位置，通过拧紧侧方的内六角螺栓收拢夹环的开口间隙，依靠环体抱紧产生的静摩擦力锁死座管的上下位置，相比老式的外置箍圈结构，这种一体开口式夹环的受力更均匀，不会出现局部应力集中压伤座管表面的问题。做三维建模的时候，首先要确认安装边界尺寸：夹环的内孔直径要和适配座管外径保留0.1-0.2mm的装配间隙，方便安装时顺利套入座管，夹环的开口宽度设计为8mm，保证螺栓拧紧时有足够的收拢形变空间，不会出现开口完全闭合后仍达不到锁紧力矩的情况。建模第一步先绘制夹环的主体回转截面，沿着中心轴线回转生成基础环体，之后在环体一侧切出开口槽，在开口的两个端面上分别做出螺栓过孔和螺纹沉孔，要注意沉孔的深度要匹配内六角螺栓的头部尺寸，保证螺栓拧紧后头部完全沉入夹环表面，不会突出剐蹭骑行者的腿部。夹环的外侧做了圆弧过渡处理，所有棱边都倒了R1.5的圆角，既提升了握持安装的手感，也能避免应力集中导致的夹环断裂问题，表面做哑光硬质氧化处理的预留厚度，建模时要在实体表面偏移0.05mm的氧化层厚度，保证加工后的最终尺寸符合装配要求。实际选型使用时，要注意夹环的锁紧力矩控制在8-10N·m，力矩过大容易导致夹环出现微裂纹，力矩不足则会出现座管下滑的问题，夹环的材质选用6061铝合金，兼顾强度与轻量化需求，相比钢制夹环重量能降低40%左右，同时防锈性能更优，适合户外骑行的复杂使用环境。建模过程中要重点校验开口收拢时的形变仿真，确认在额定锁紧力矩下，夹环的内孔圆度变形量不超过0.03mm，保证抱紧力均匀分布在座管整个圆周面上，不会出现局部点接触导致的座管压痕或者锁紧失效问题，螺栓安装位的同轴度要控制在0.02mm以内，避免拧紧时螺栓出现别劲，导致螺纹滑牙或者夹环受力不均断裂。
