百威罐装啤酒易拉罐外观结构三维建模

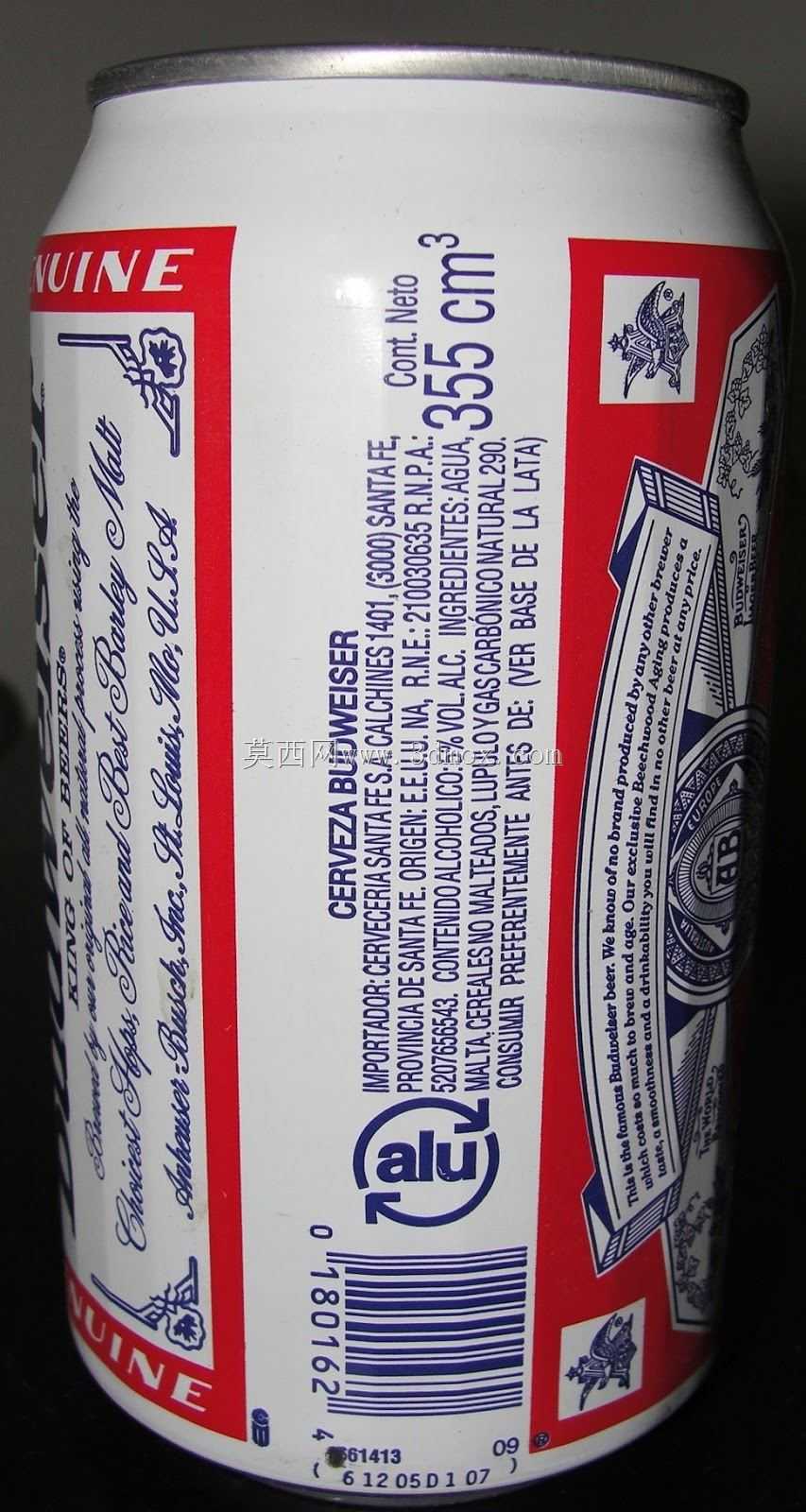

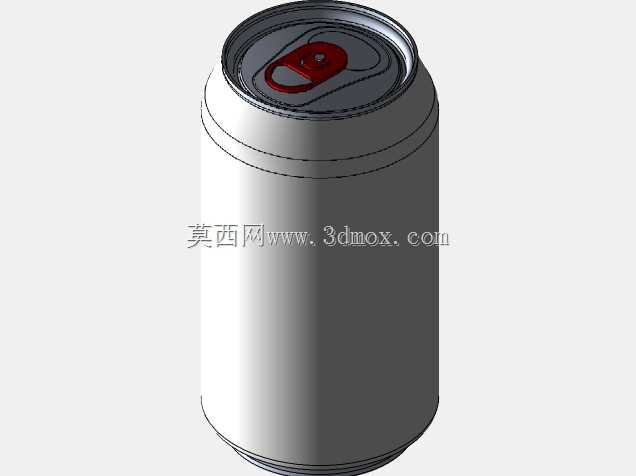

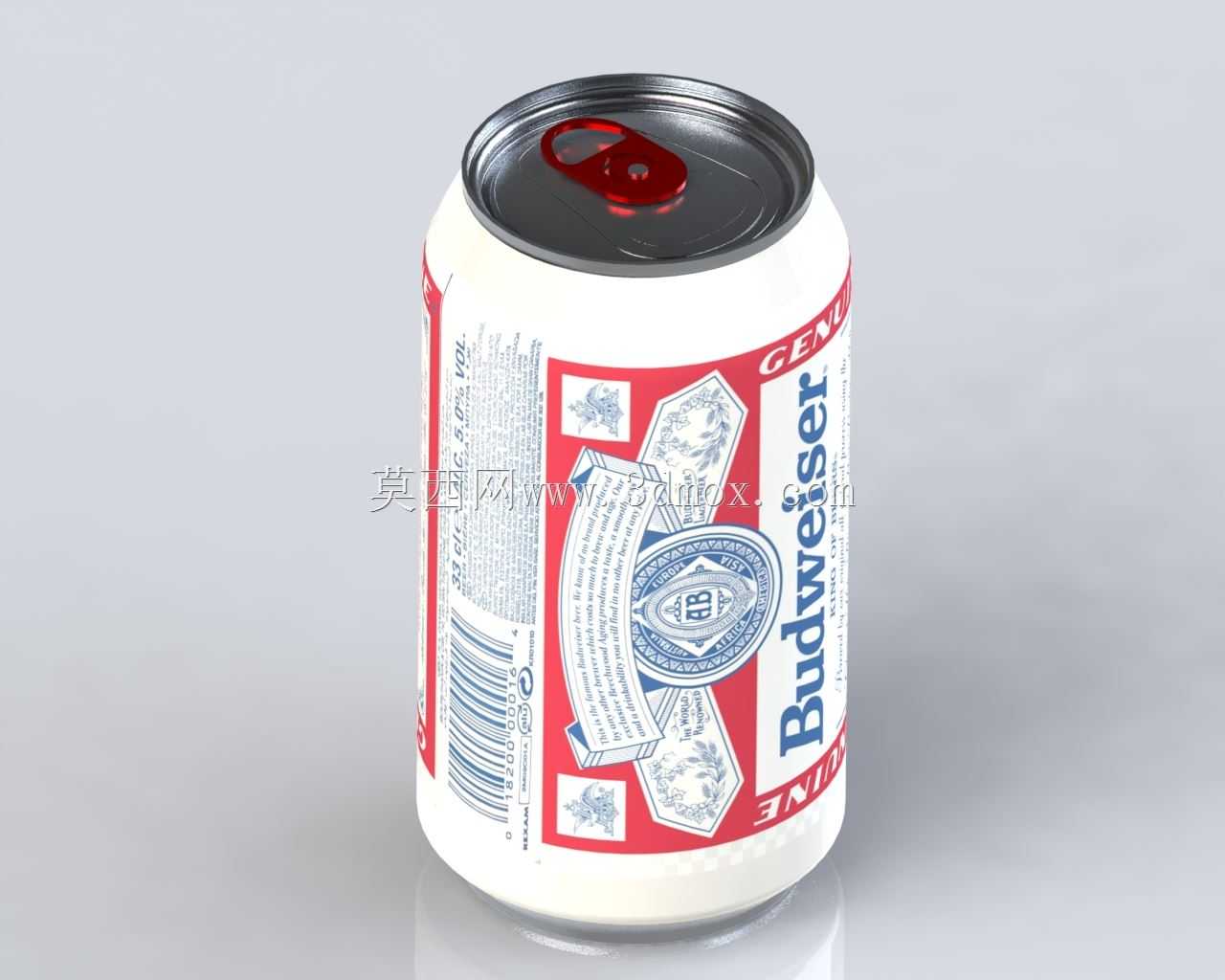

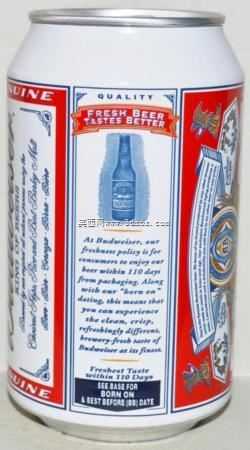

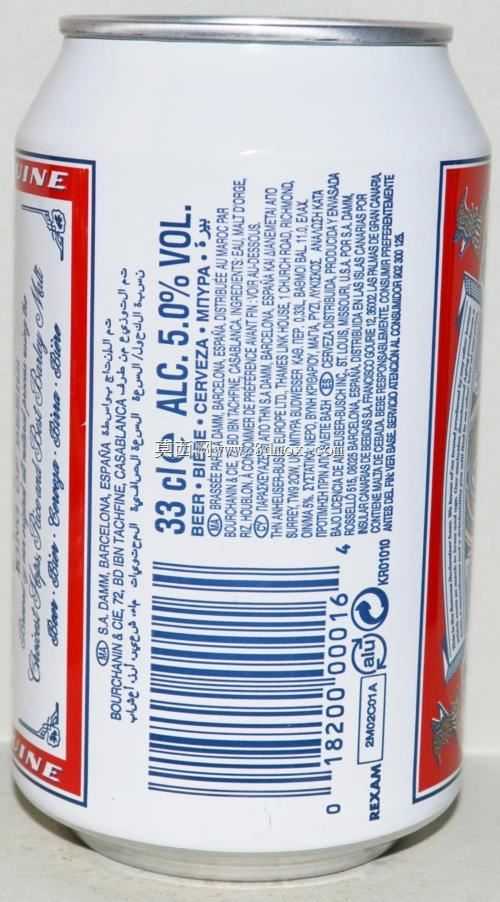

日常快消品包装领域里，金属易拉罐是量产规模极大的饮品封装载体，这类薄壁金属容器的结构设计直接关联灌装生产线适配性、运输堆叠强度、终端用户开启体验，建模时需要兼顾外观还原度与结构参数的工程合理性。做这个罐体建模前，先拆解实际易拉罐的结构组成：分为带拉环的上盖、卷边封装的罐身、底部内凹承压结构三个核心部分，实际量产的330ml标准罐总高约115mm，罐身主体直径约66mm，上盖缩颈处直径约52mm，底部内凹深度约8mm，这些尺寸边界要和现有灌装线的卡瓶位、封盖头、输送导轨参数匹配，避免后续做生产线适配仿真时出现干涉。建模时先从罐身主体入手，先绘制罐身的截面轮廓线，标注好不同高度位置的直径变化，尤其是靠近上下两端的缩颈过渡段，要做平滑的圆弧过渡，不能出现硬折角，不然实际冲压成型时会出现应力集中导致板材开裂，用旋转凸台命令生成罐身基础实体后，再单独处理上下的卷边结构，卷边是罐身和端盖咬合的部位，要做出五层板材折叠的咬合结构细节，保证密封承压的结构合理性。上盖部分的建模要重点处理拉环与铆钉的连接结构，先做上盖的平面轮廓，预留出铆钉的凸台位置，拉环本身是冲压成型的薄壁件，要做出手指扣入的凹陷结构、与铆钉配合的开孔、以及压痕刻线的位置，刻线是开启时的应力断裂引导槽，深度要控制在盖体板材厚度的三分之二左右，既保证运输过程中不会意外开裂，又能让用户开启时按设计路径顺利撕开。罐身的外观纹理做包覆处理时，要注意印刷图案的周向定位，和实际产品的标识位置对齐，渲染时给罐身赋予哑光白的金属基材材质，红色标识区域做对应印刷色的材质调整，金属盖和拉环部分做亮面镀铬的金属质感，还原真实易拉罐的视觉效果。底部的内凹承压结构要做环形的加强筋造型，这个结构是为了增强罐体垂直方向的承压能力，满足整箱堆叠时的承重需求，避免堆码时罐体变形漏液。整个建模过程要注意薄壁件的壁厚一致性，整体板材厚度控制在0.28mm左右，所有过渡圆角都要符合冲压工艺的成型要求，不能出现小于板材厚度的内圆角，不然实际生产时会出现冲压开裂的问题，建好的模型可以用于快消品包装结构验证、灌装生产线的工位仿真、产品宣传渲染素材制作等场景。
