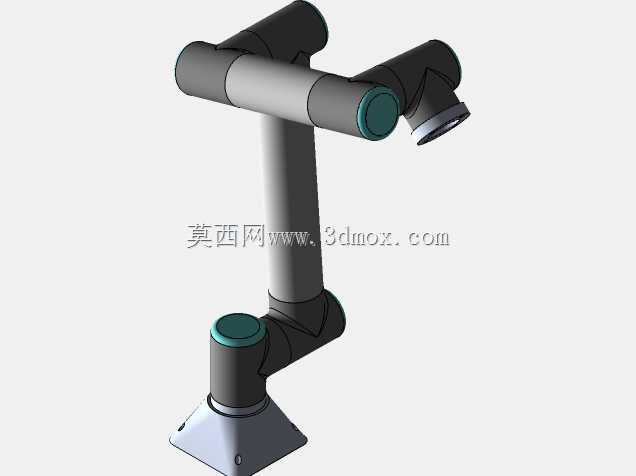

小型协作式UR3机械臂简化结构模型

这款UR3协作机械臂的简化结构模型，主要面向3C电子装配、实验室精密操作、小负载物料分拣这类对作业空间要求紧凑的场景，实际产线中常用来完成螺丝锁付、微小元件搬运、试剂精准加注这类重复性高、定位精度要求严苛的工位作业，相比大型工业机械臂，它的部署不需要额外安全围栏，能和操作人员在同一作业空间协同工作，大幅缩减产线改造的空间成本。从设计思路来看，这个简化版本刻意省略了内部走线、伺服驱动模块、精密谐波减速器的细节结构，保留了关节转动副的核心连接关系、各段臂杆的外形轮廓以及底座安装法兰的接口尺寸，主要用于产线前期布局仿真、工作站干涉校验、教学演示场景，不需要还原全细节的装配复杂度，能大幅降低仿真运行时的算力消耗。建模过程中首先确定底座的安装边界，底座采用方形法兰安装结构，固定孔位的分布尺寸完全匹配实际UR3的安装参数，确保仿真时的安装位姿和现场部署完全一致；随后依次绘制大臂、小臂、腕部三个主要臂段的回转结构，每个关节处的限位凸台都做了简化保留，能直观体现各关节的转动范围边界，避免布局仿真时出现超出机械臂实际可达域的错误规划。建模时先从底座基准面开始绘制草图，拉伸生成底座主体后，以底座上端面的回转中心为基准建立第一关节的装配基准，逐段绘制臂杆的圆柱主体结构，关节处的环形装饰圈、端盖结构都做了等比例还原，末端法兰的接口尺寸也保留了标准安装位，方便后续对接不同的末端执行器模型，比如夹爪、吸盘、焊枪等作业工具。整个模型的各段臂长比例严格参照实物参数，水平最大伸展距离、垂直作业高度都和实际设备的作业边界匹配，在做产线布局时可以直接用来验证工位的可达性，不会因为模型比例失真导致仿真结果和实际部署出现偏差。关节处的转动副都预留了装配约束接口，导入运动仿真软件后可以直接添加转动驱动，模拟机械臂的实际运动轨迹，提前排查作业过程中臂杆和周边工装、设备的干涉问题。对于刚接触协作机器人结构的设计人员来说，这个简化模型能快速帮人理解UR系列机械臂的串联关节布局逻辑，理清各关节的转动方向和臂段之间的连接关系，不需要面对全细节模型里上百个零件的复杂装配关系，能把精力集中在工作站布局和轨迹规划本身，而不是耗费时间处理零件细节的显示和装配约束问题。
