多关节无夹器回转式机械臂结构设计

项目分类:机械手 发布时间:2021-09-18 ID:278454
  • 多关节无夹器回转式机械臂结构设计
  • 多关节无夹器回转式机械臂结构设计
  • 多关节无夹器回转式机械臂结构设计
  • 多关节无夹器回转式机械臂结构设计
  • 多关节无夹器回转式机械臂结构设计

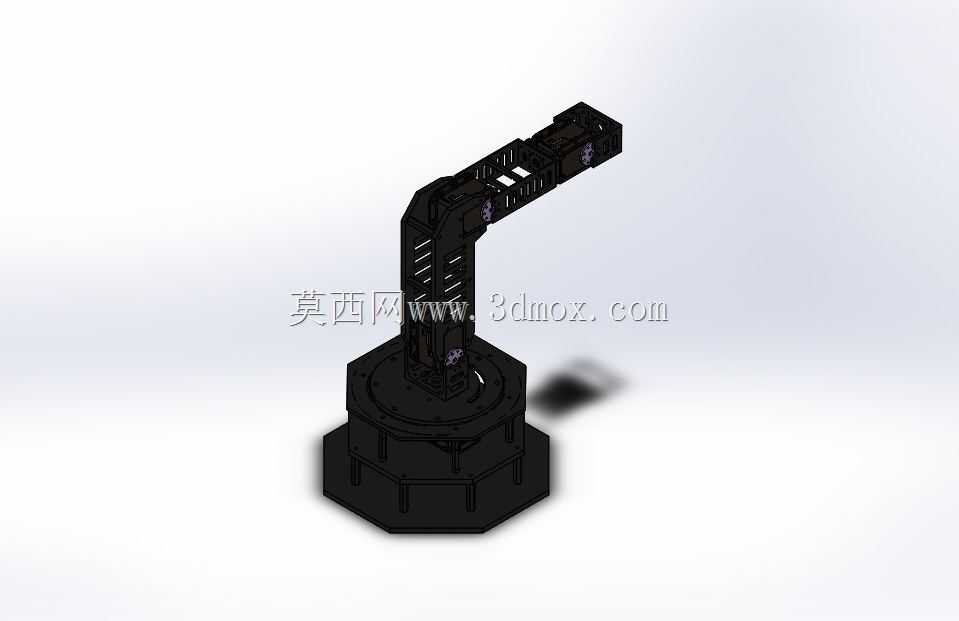

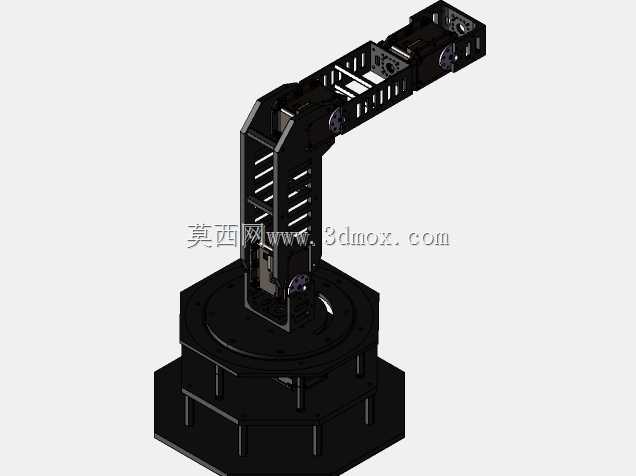

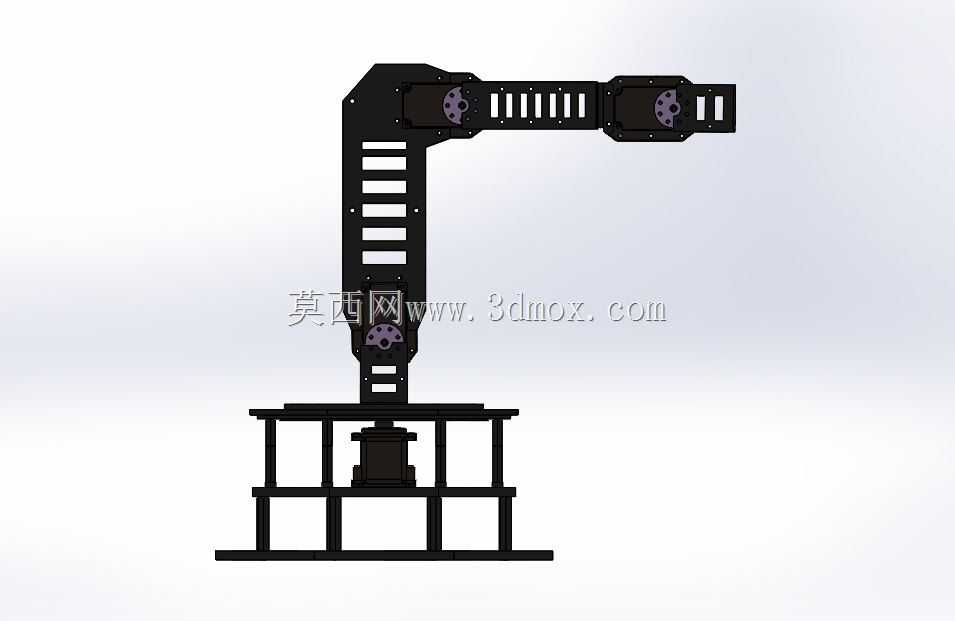

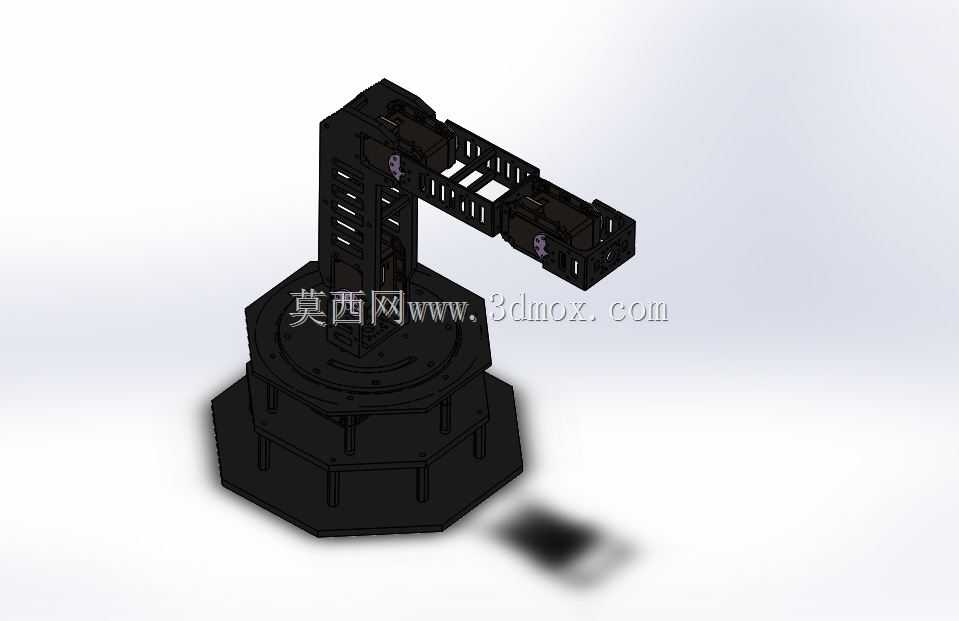

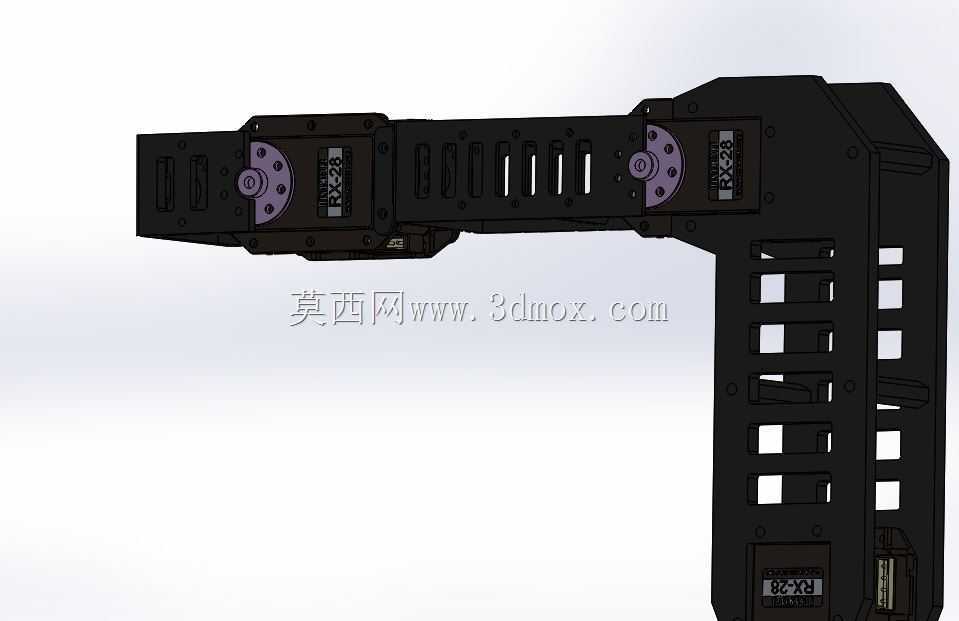

这款无末端夹持器的多关节机械臂,核心适配3C电子小件分拣、教学实训平台搭建、实验室自动化工位上下料等场景,本身预留了标准末端法兰接口,可根据实际工位需求加装吸盘、夹爪、焊枪等不同执行端,无需改动主体臂体结构即可快速切换作业功能。从结构设计逻辑来看,整体采用底座回转+大臂俯仰+小臂俯仰的三自由度核心构型,底座采用双层六边形支撑结构,下层为安装固定基座,预留了沉头安装孔位,可直接固定在铝型材工作台或钢制机架上,安装边界需预留直径不小于400mm的圆形操作空间,避免臂体回转时与周边工位护栏、料架产生干涉;上层为回转支承安装位,内置回转驱动安装腔,可适配谐波减速器或同步带传动结构,满足不同负载等级的传动需求。臂体部分采用镂空框架式结构设计,在保证结构刚性的前提下尽可能降低自身重量,减少关节驱动的负载余量,臂身的镂空槽同时兼顾了内部走线的功能,驱动电机的动力线、编码器线可全部从臂体内部穿过,避免作业过程中线缆外露被剐蹭拉扯,提升设备运行的可靠性。建模过程中先从底座安装基准面开始绘制草图,拉伸切除出基座的腔体与安装孔位,确认回转支承的配合公差后再搭建关节转轴的装配基准,大臂与小臂的结构采用自顶向下的设计思路,先确定各关节的运动行程范围,再根据运动包络线切割臂体的外轮廓,避免臂体运动过程中出现自身结构干涉;关节处的轴承安装位、电机固定座全部在零件模式下完成细节绘制,装配完成后通过运动仿真模块验证各关节的极限运动角度,确认无干涉后再导出通用格式文件,方便不同三维软件的使用者导入调用。实际选型参考时,可根据目标负载调整臂体的板材厚度,轻载场景下可选用铝合金材质加工臂体,重载场景可更换为钢制结构件,关节驱动可搭配伺服电机实现高精度点位控制,也可搭配步进电机满足低成本实训场景的使用需求。
