六足小型爬行机器人结构设计方案

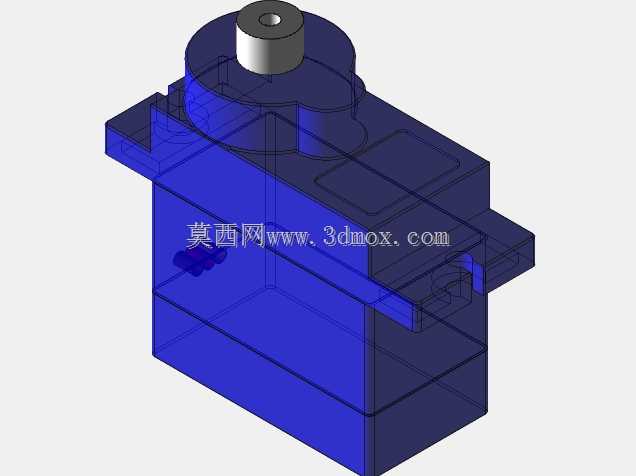

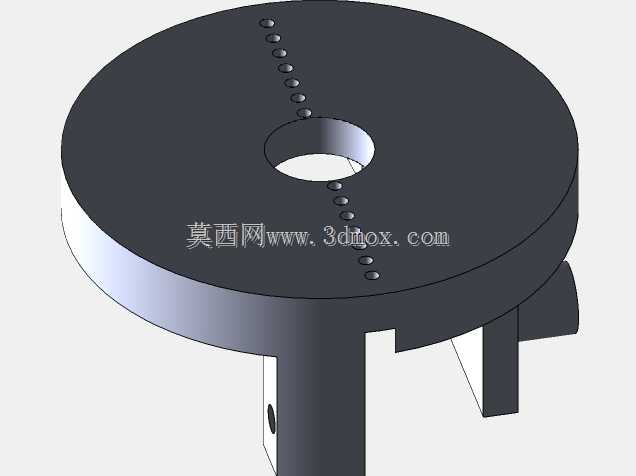

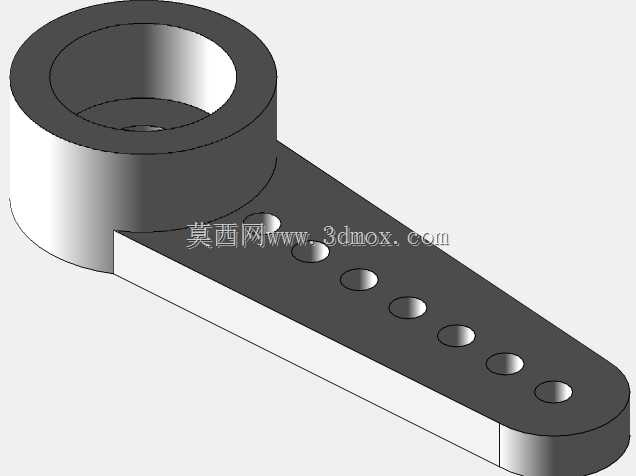

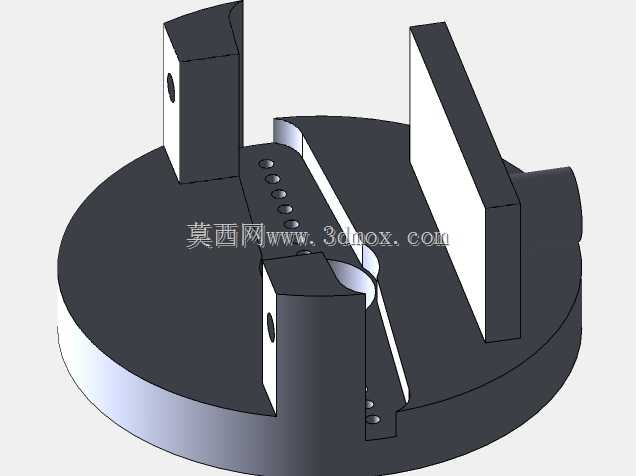

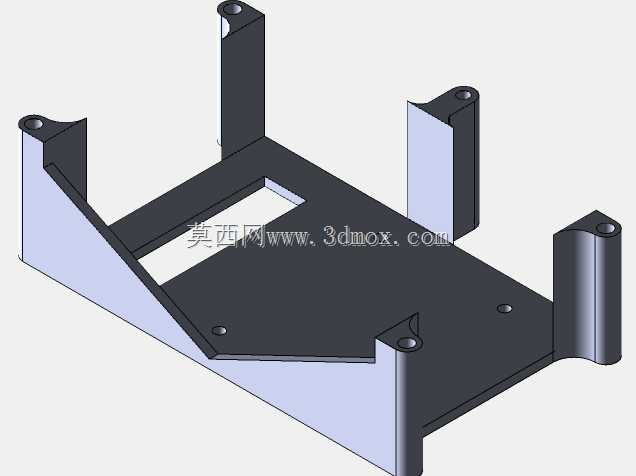

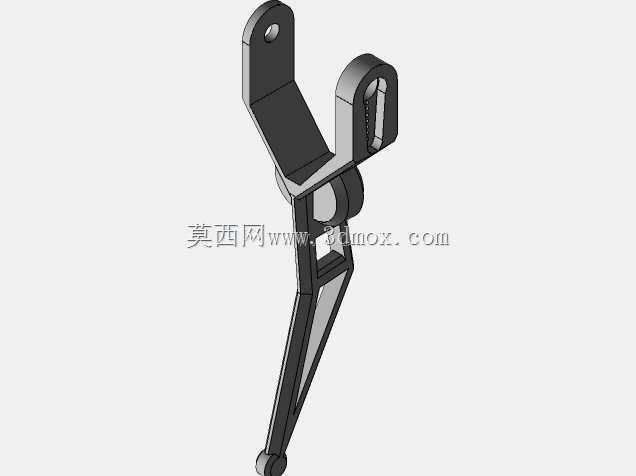

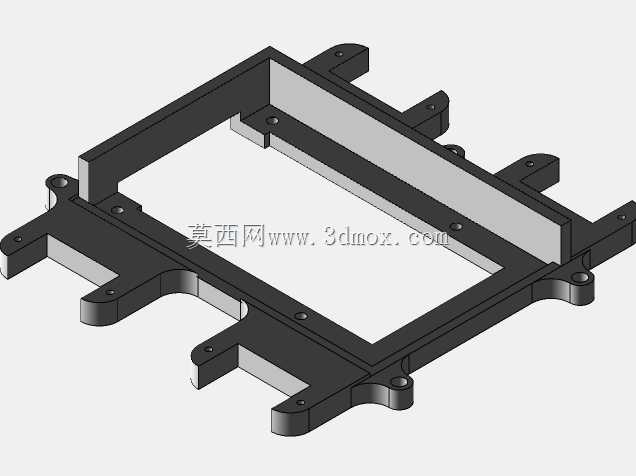

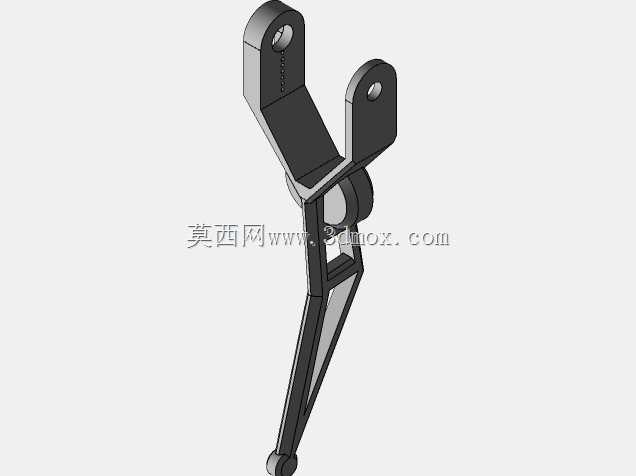

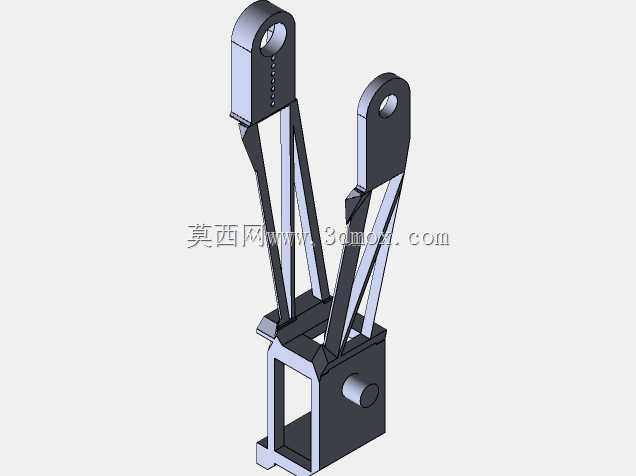

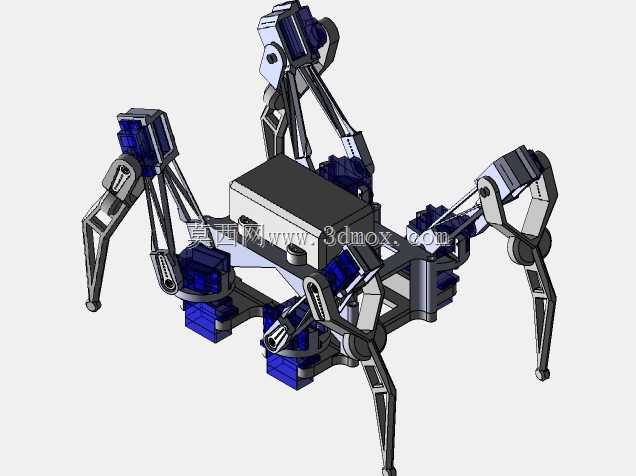

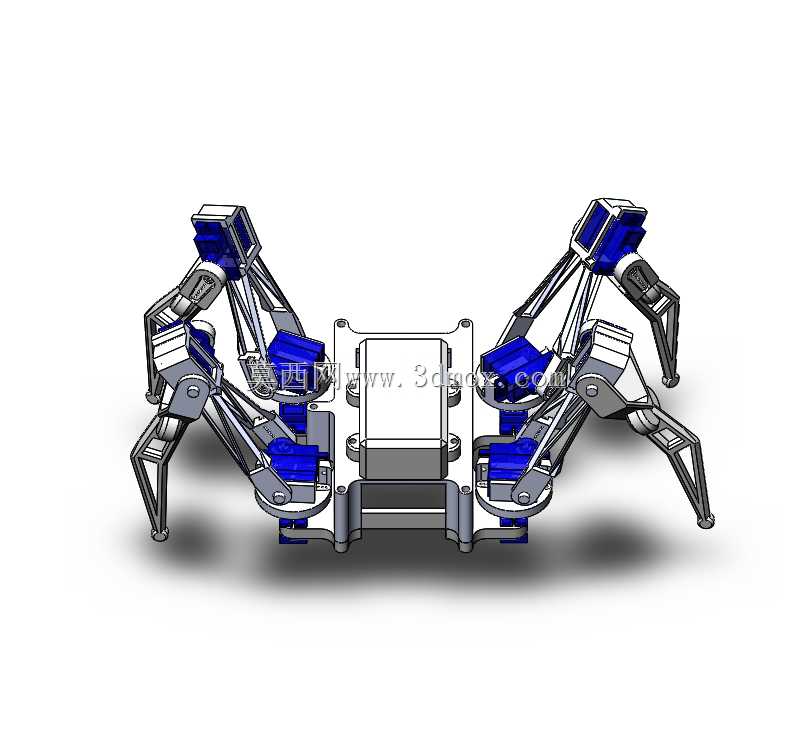

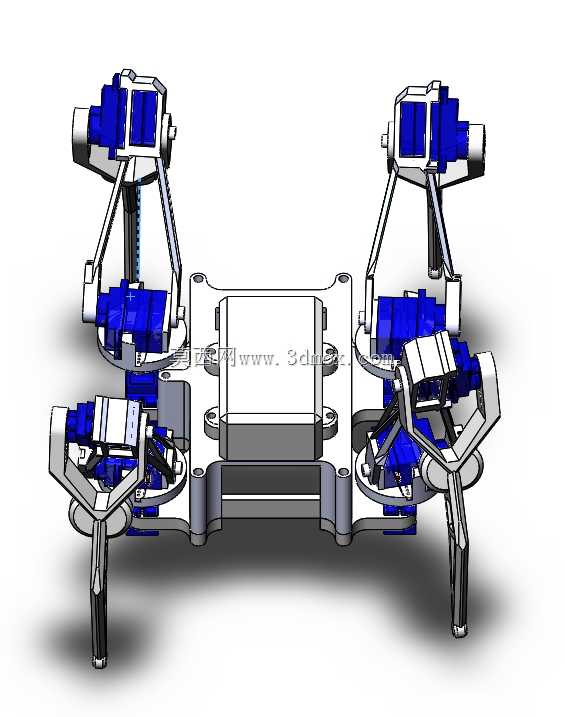

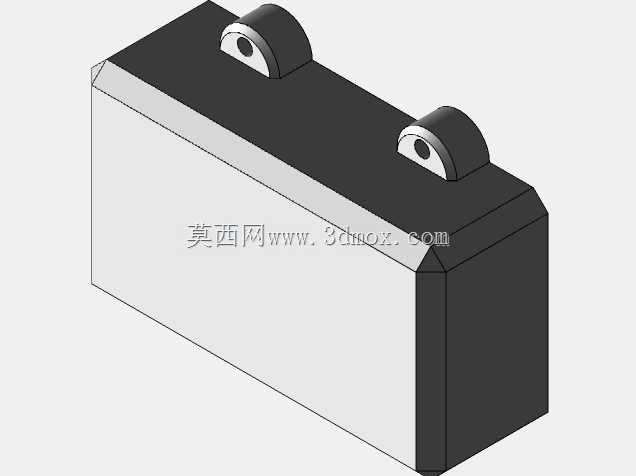

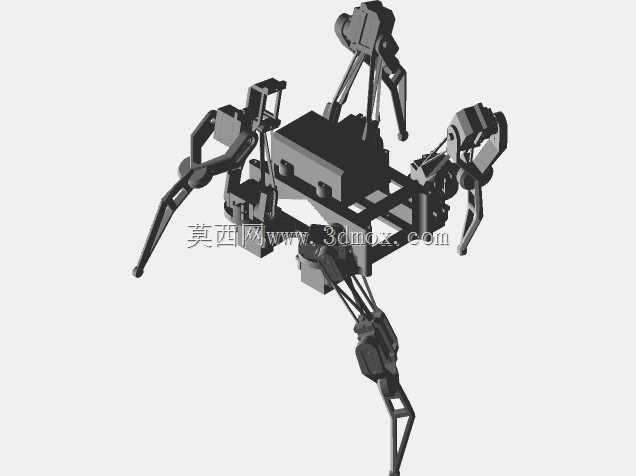

这款六足爬行机器人的设计初衷，是面向狭小空间巡检、复杂地形探测场景打造的小型移动载体，区别于轮式、履带式移动平台，多足结构能跨越台阶、碎石、管线等非结构化障碍，在管道内部巡检、灾后废墟环境探测、教学科研实验场景中都有适配空间。整机采用对称式六足布局，每一条腿都为独立的串联连杆结构，足端做了圆弧收边处理，避免行进过程中卡滞在地面缝隙中，机身中部预留了控制模块与电池的安装腔体，腔体四周设计了定位凸台与安装孔位，可直接固定树莓派2代B型控制板，电池仓的尺寸适配小型锂电池组，走线槽沿着腿根与机身连接处的空隙布置，避免线缆在关节摆动时出现拉扯磨损。从建模逻辑来看，先从单腿的运动学分析入手，确定每一段连杆的长度比例与关节转动范围，单腿设置三个转动自由度，分别对应根关节的水平摆动、大腿关节的俯仰、小腿关节的俯仰，全部采用sg90伺服舵机驱动，舵机的安装位做了嵌入式卡槽设计，不需要额外螺丝就能完成预固定，后期维护时可直接插拔更换舵机。完成单腿的子装配后，以机身中心为基准做圆周阵列，调整六条腿的初始安装角度，保证静止状态下整机重心落在支撑多边形的几何中心，避免静态倾覆。建模过程中先绘制机身的主体钣金支架，确定各安装面的平面度与孔位同轴度要求，再逐一绘制各段连杆的零件，连杆采用轻量化的镂空结构，在保证结构强度的前提下降低运动惯量，减少舵机的负载扭矩。装配完成后需要做运动干涉检查，模拟各关节在极限摆动角度下的运动状态，确认连杆之间、连杆与机身之间没有硬干涉，同时预留足端的触觉传感器安装位，方便后期升级环境感知能力。整机的安装边界控制在小型桌面级尺寸，不需要大尺寸的加工设备就能完成原型制作，所有零件的壁厚都满足3D打印的最小壁厚要求，可直接导出STL文件做快速原型验证，控制逻辑上可通过三角步态、波浪步态的切换，兼顾行进速度与越障稳定性，在平整地面可采用三角步态提升移动效率，在复杂地形切换为六足独立驱动的波浪步态，保证机身始终保持水平状态，避免搭载的传感器出现姿态倾斜影响数据采集精度。
