纸拉伦德机辊轴送料结构三维设计

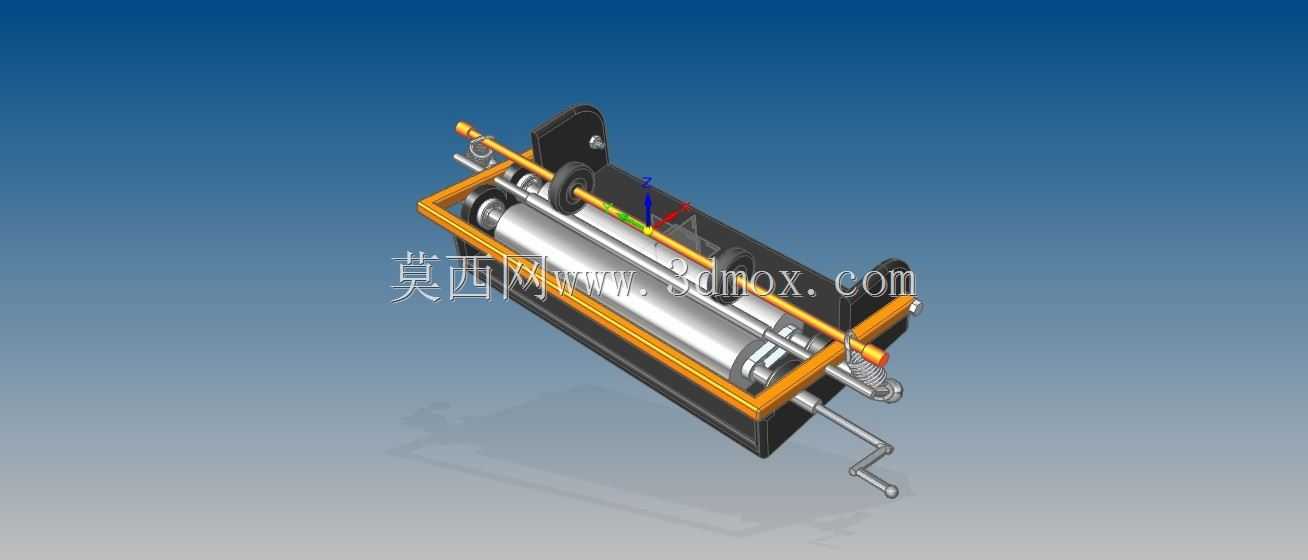

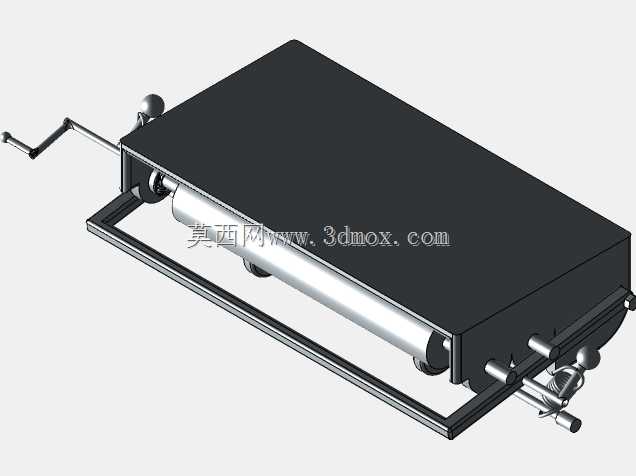

这款纸拉伦德机的结构设计，核心围绕薄型片状物料的平稳牵引输送需求展开，在纸品加工、标签分切、软包装辅助送料的工位场景中，这类靠辊面摩擦实现匀速送料的机构应用十分普遍，能避免柔性物料拉扯变形、走偏错位的常见问题。整个机构采用外露框架式布局，外围的矩形承载边框采用等边角钢拼接的思路设计，安装时可直接通过边框预留的通孔固定在生产线的进料工位，整体横向安装边界控制在400mm以内，纵向伸出的手摇操作端距离安装基准面不超过120mm，不会占用过多工位操作空间，适配多数中小型纸品加工设备的进料端安装尺寸。核心的送料辊组采用上下平行排布的双辊结构，下辊为主动驱动辊，表面做滚花处理增大摩擦系数，上辊为弹性压合辊，两端带可调压簧结构，可根据输送物料的厚度调整压合力度，从0.1mm的薄棉纸到1mm的硬卡纸都能实现稳定牵引，不会出现打滑或者压痕过深的问题。驱动端采用侧置手摇曲柄结构，曲柄与主动辊轴之间通过齿轮副实现传动，摇臂的转动半径设计为80mm，操作时施力顺畅，不需要过大的手动力矩就能带动辊组匀速转动，后续如果要接入自动化生产线，也可以直接在主动辊的轴伸端加装伺服电机，替换手动驱动模式，不需要改动主体框架结构。建模过程中先从核心的辊轴组件开始搭建，先绘制主动辊的轴类零件，确定各轴段的直径、配合公差带，依次完成轴承安装位、齿轮安装位、辊面工作段的特征绘制，再匹配设计压辊的摆臂结构、压簧调节组件，之后搭建外围的矩形承载框架，确定各部件的安装定位基准，把辊组、驱动曲柄、导向杆逐一装配到框架上，最后做全局的干涉检查，确认手摇转动全行程中，各运动部件之间没有卡滞、干涉的问题，导向杆的位置刚好能对进入辊组的物料做侧边限位，避免送料过程中物料走偏。整个结构没有复杂的异形曲面，所有零件都采用常规的机加工、钣金折弯工艺就能实现加工，装配时不需要专用工装，普通的内六角螺栓、销钉就能完成全部组装，后期维护时只需要定期给辊轴两端的轴承加注润滑脂，检查压辊表面的磨损情况即可，维护成本很低，适合小型加工工位的手动送料场景使用，也能作为自动化送料线的手动备用机构，在设备调试、小批量试生产的时候使用。
