木质滚珠轨道益智拼装玩具结构设计

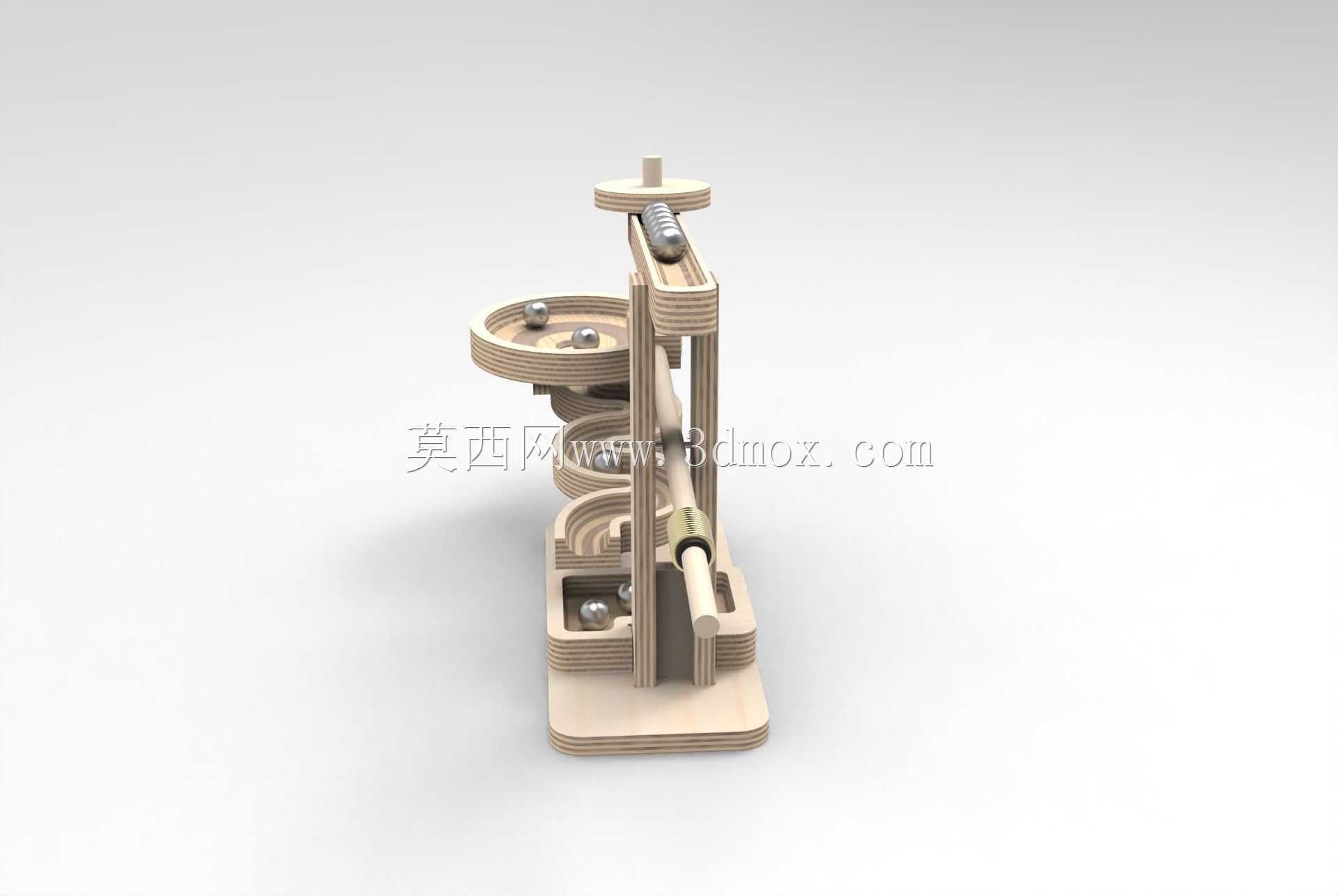

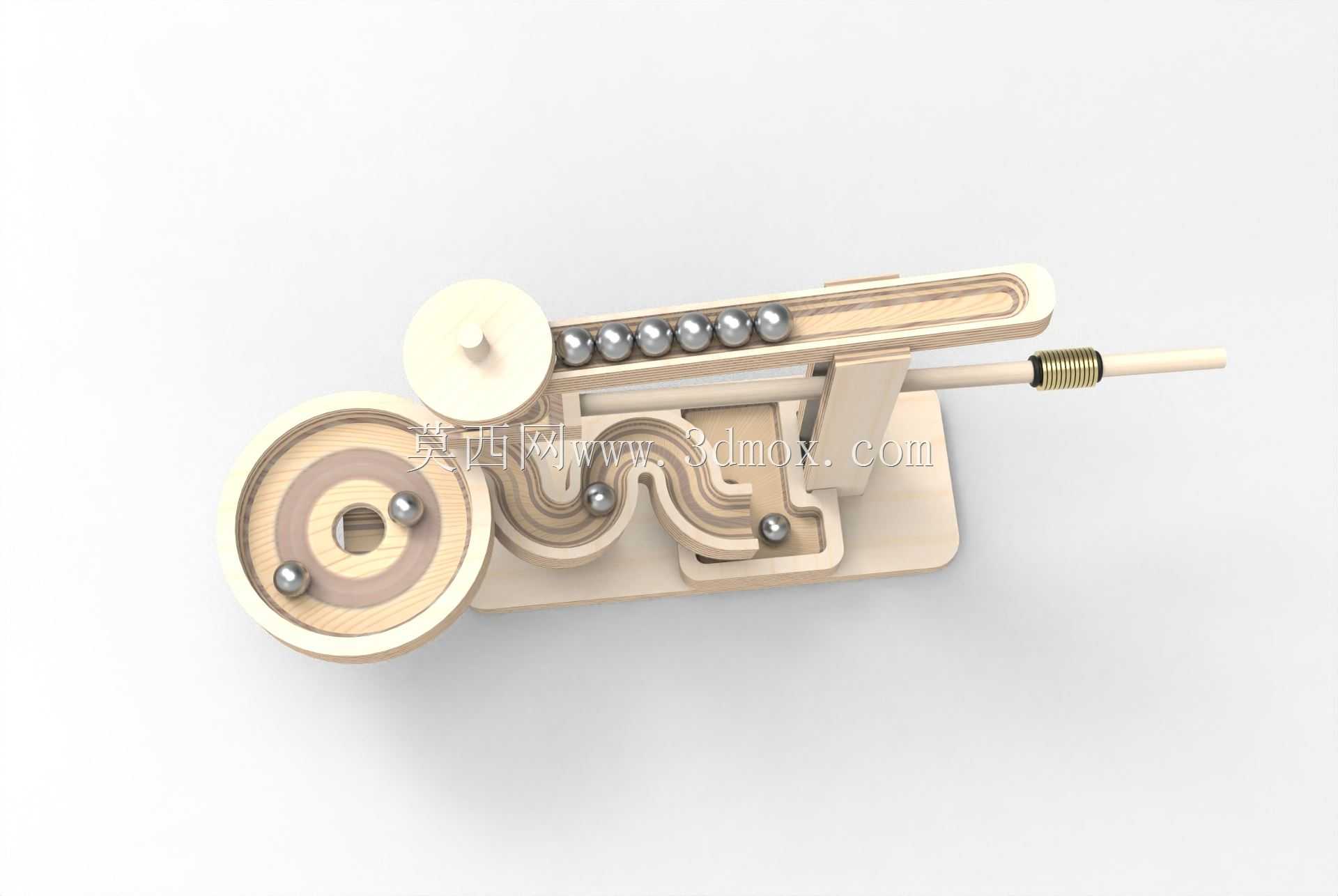

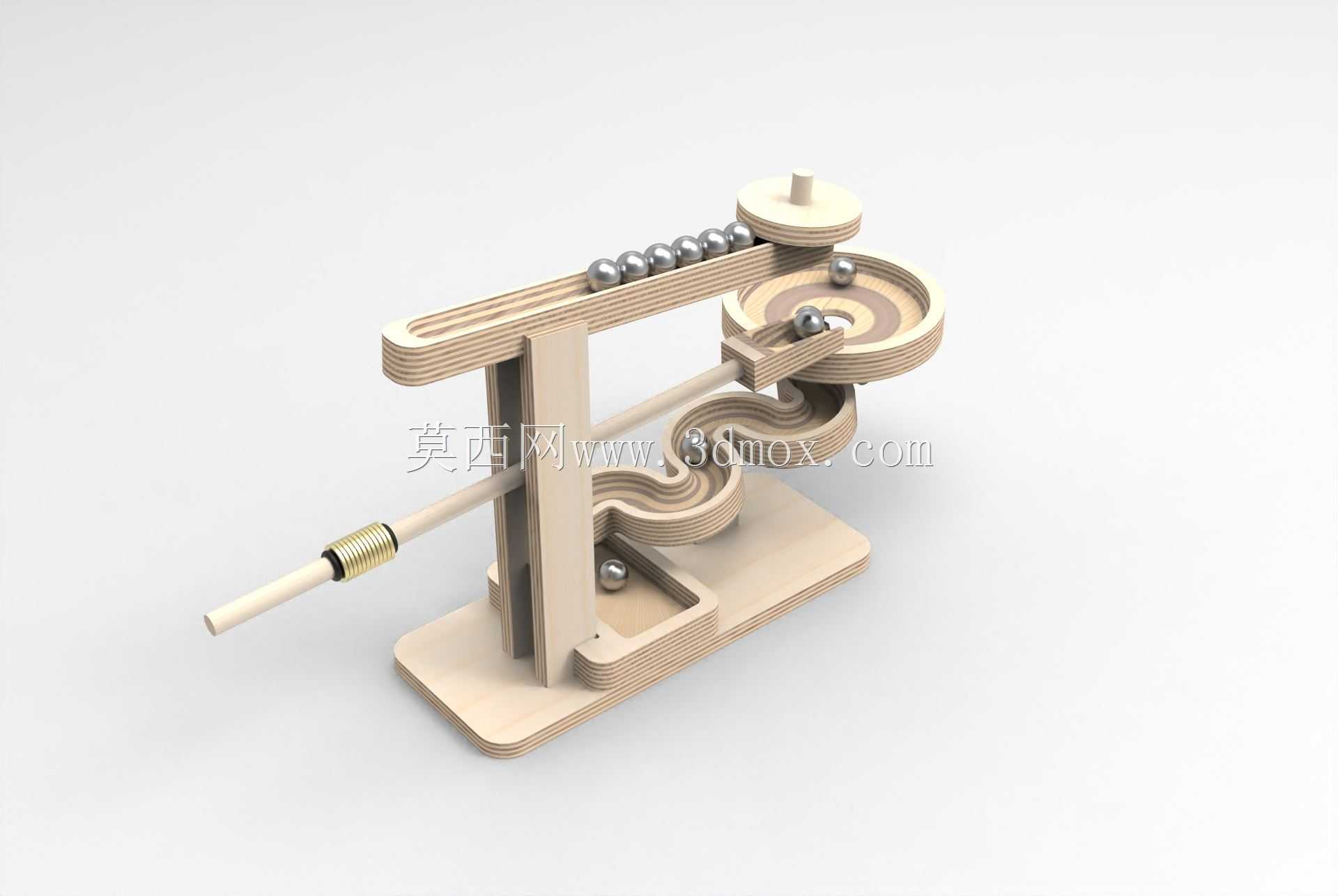

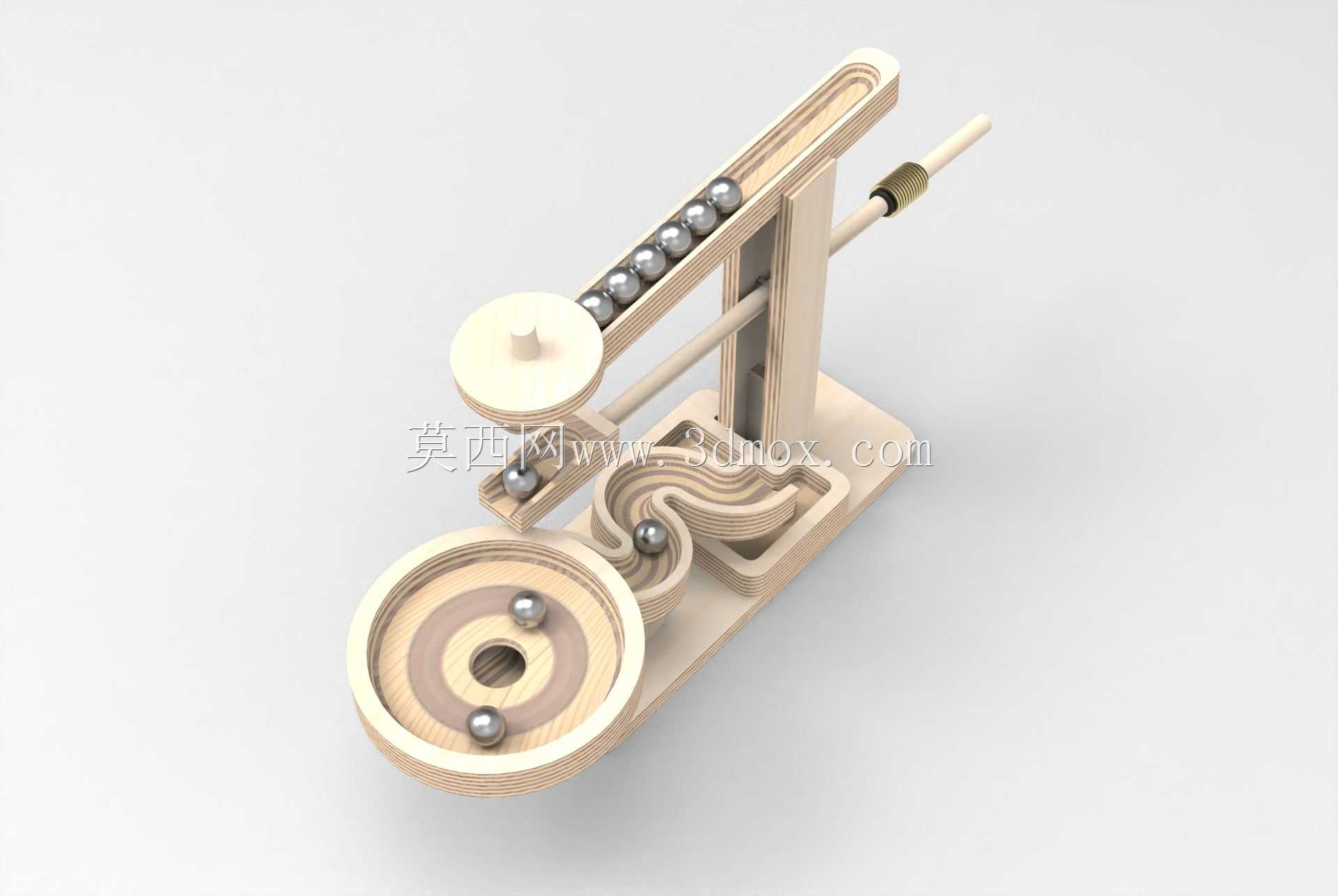

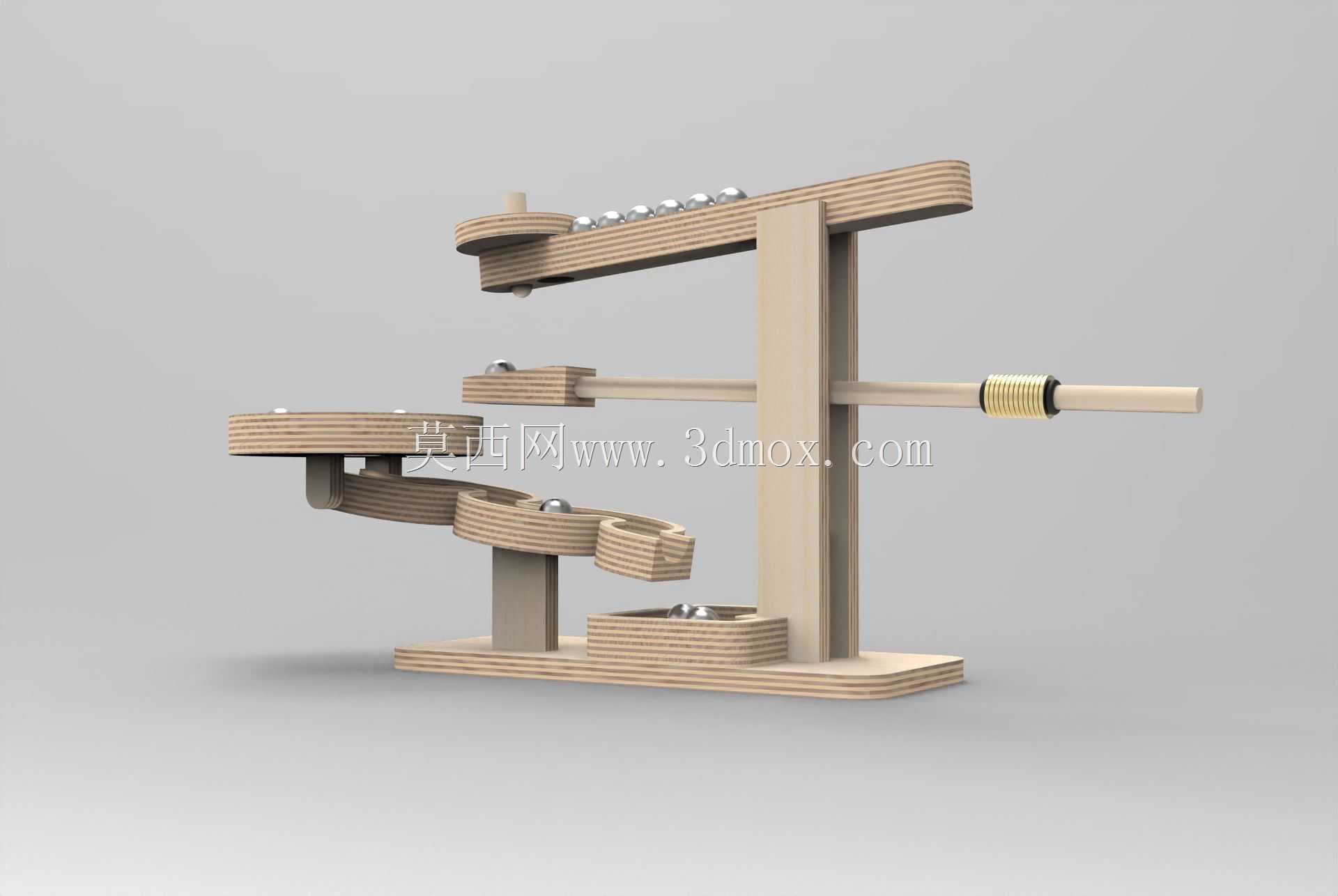

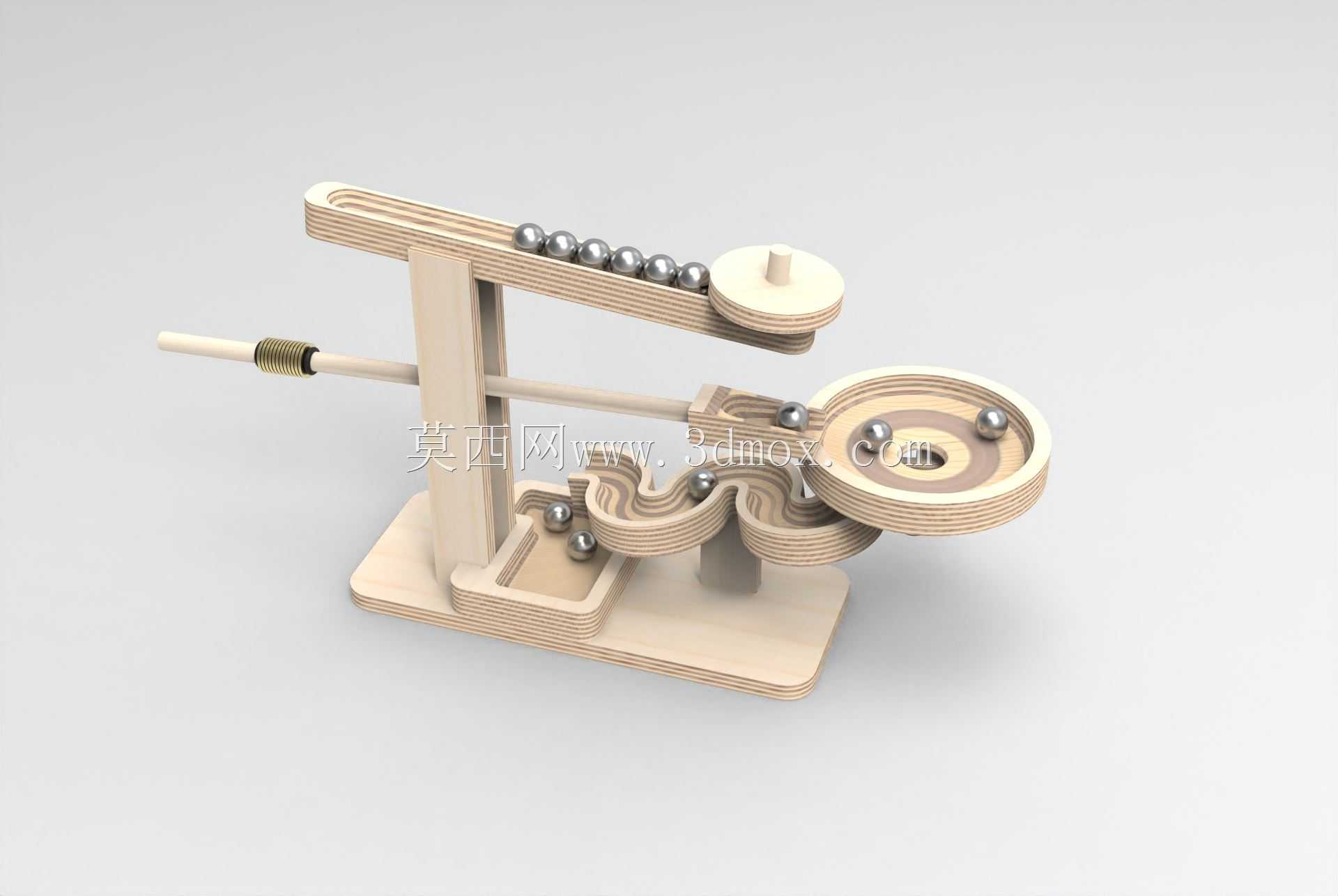

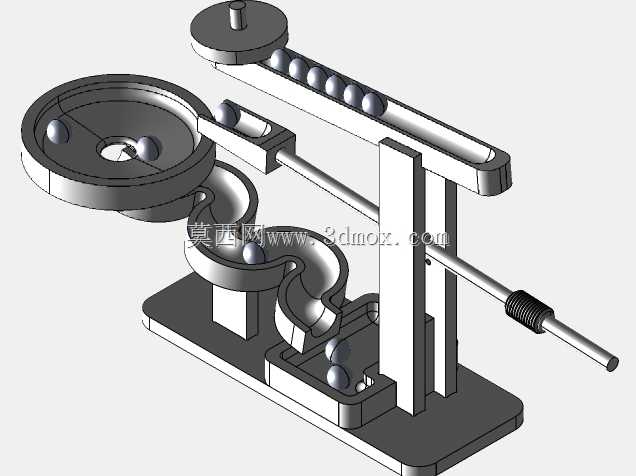

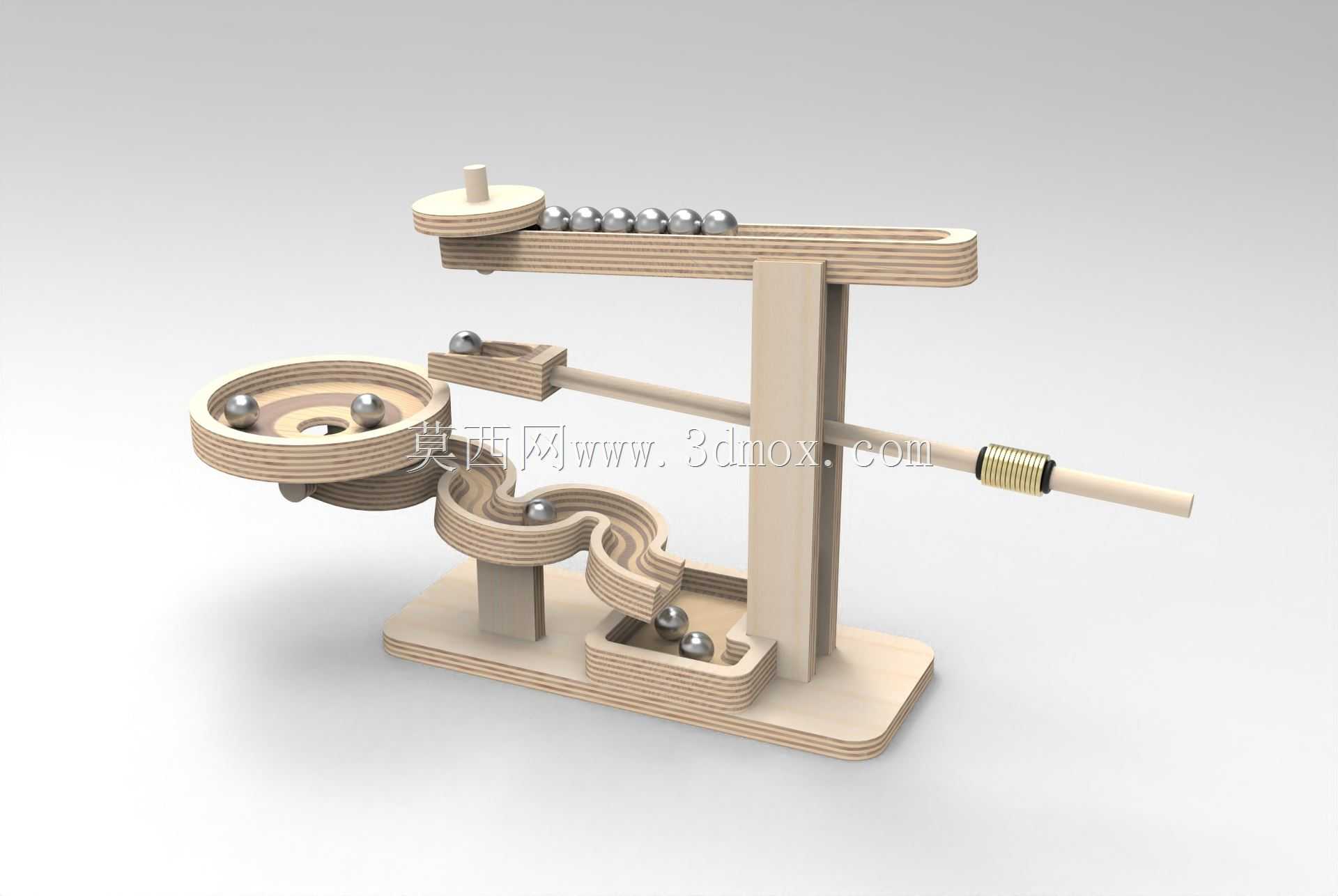

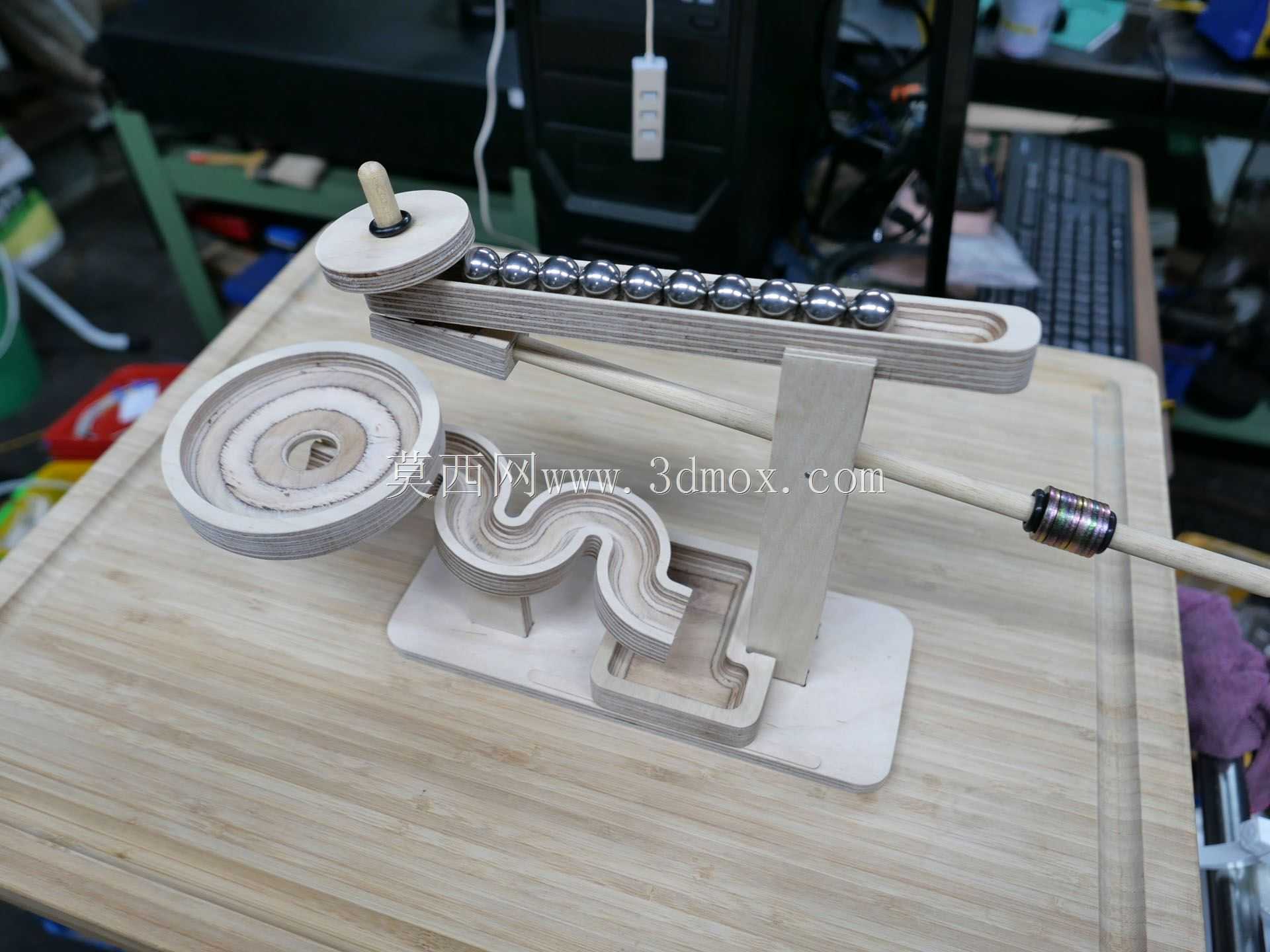

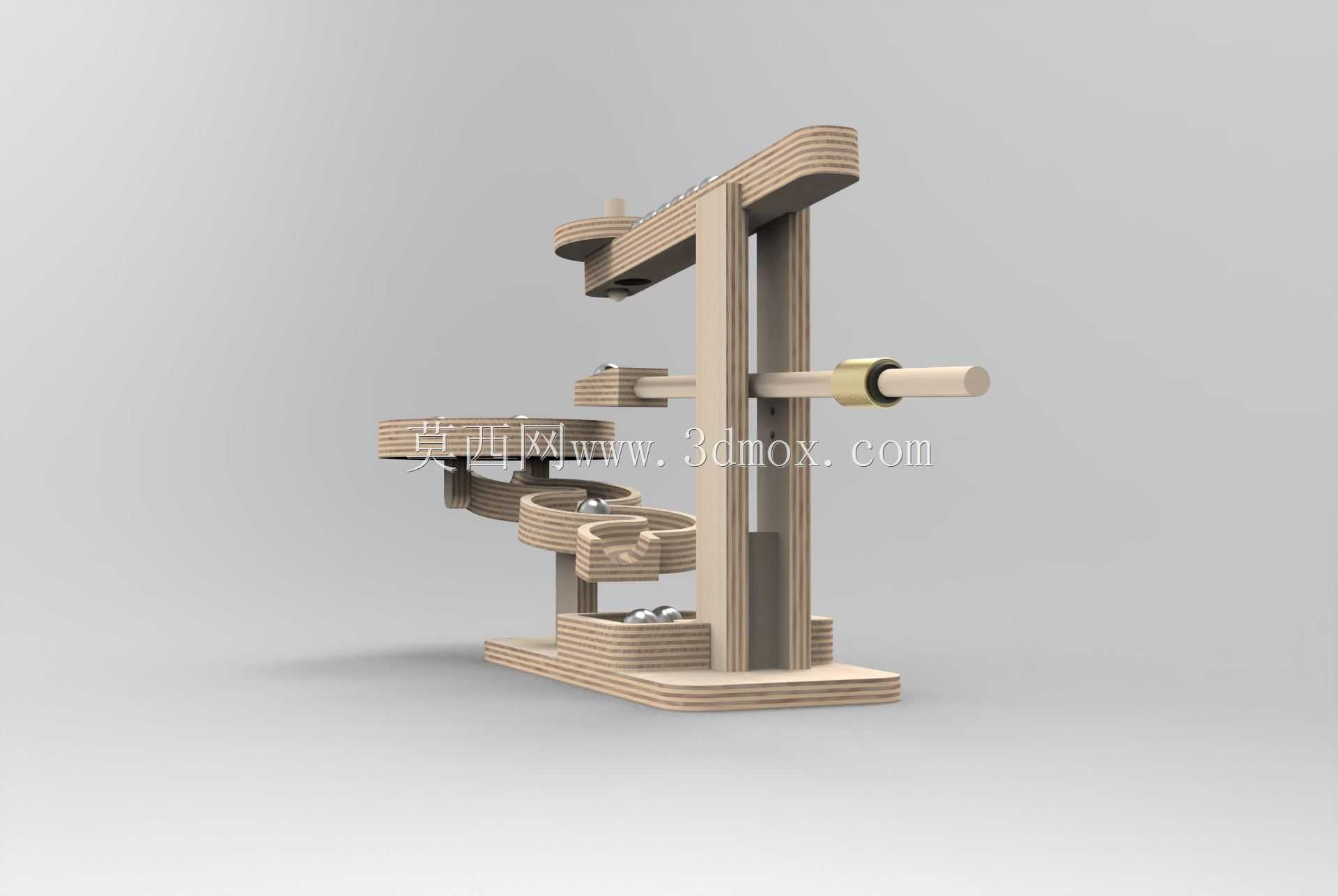

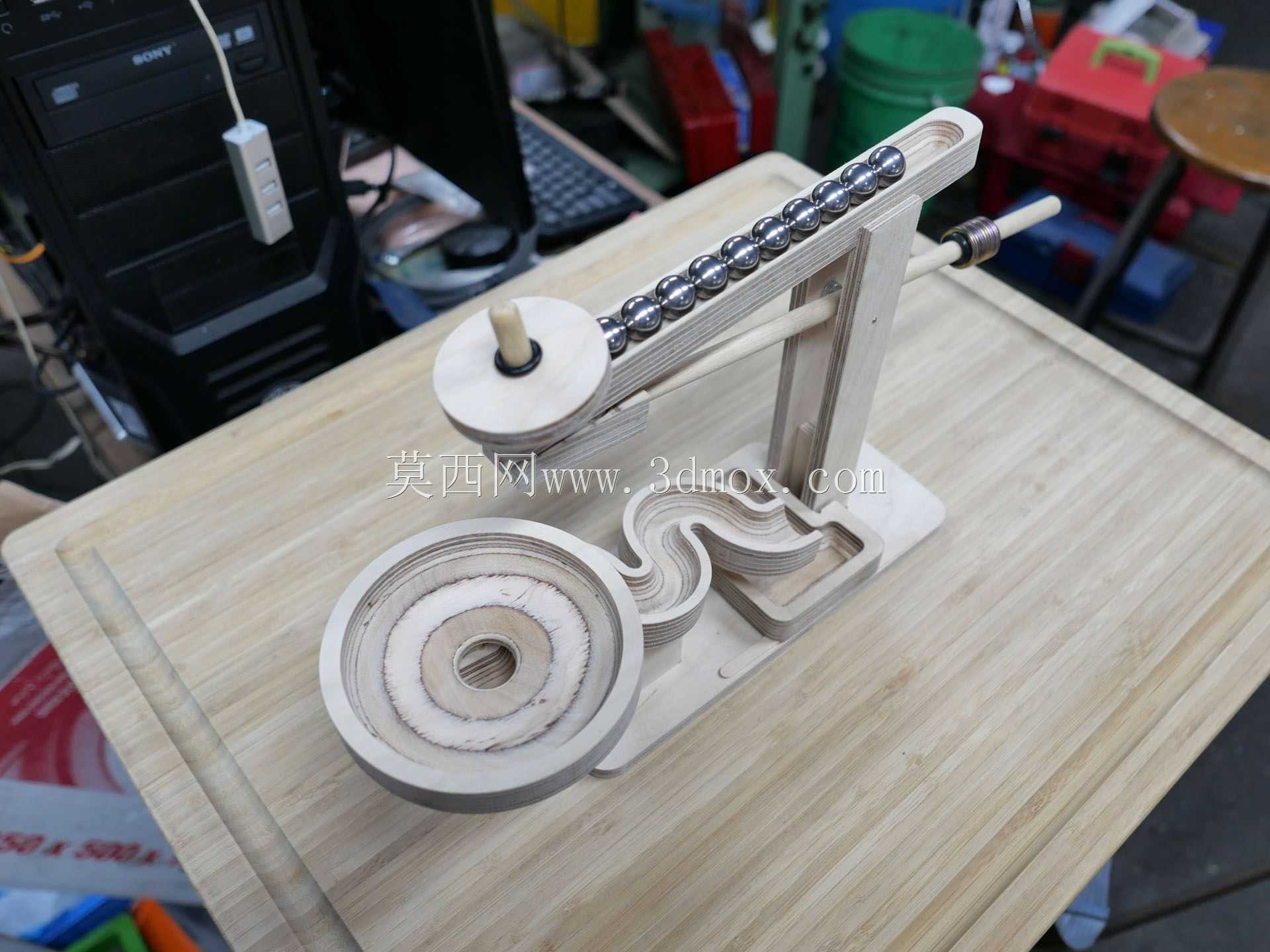

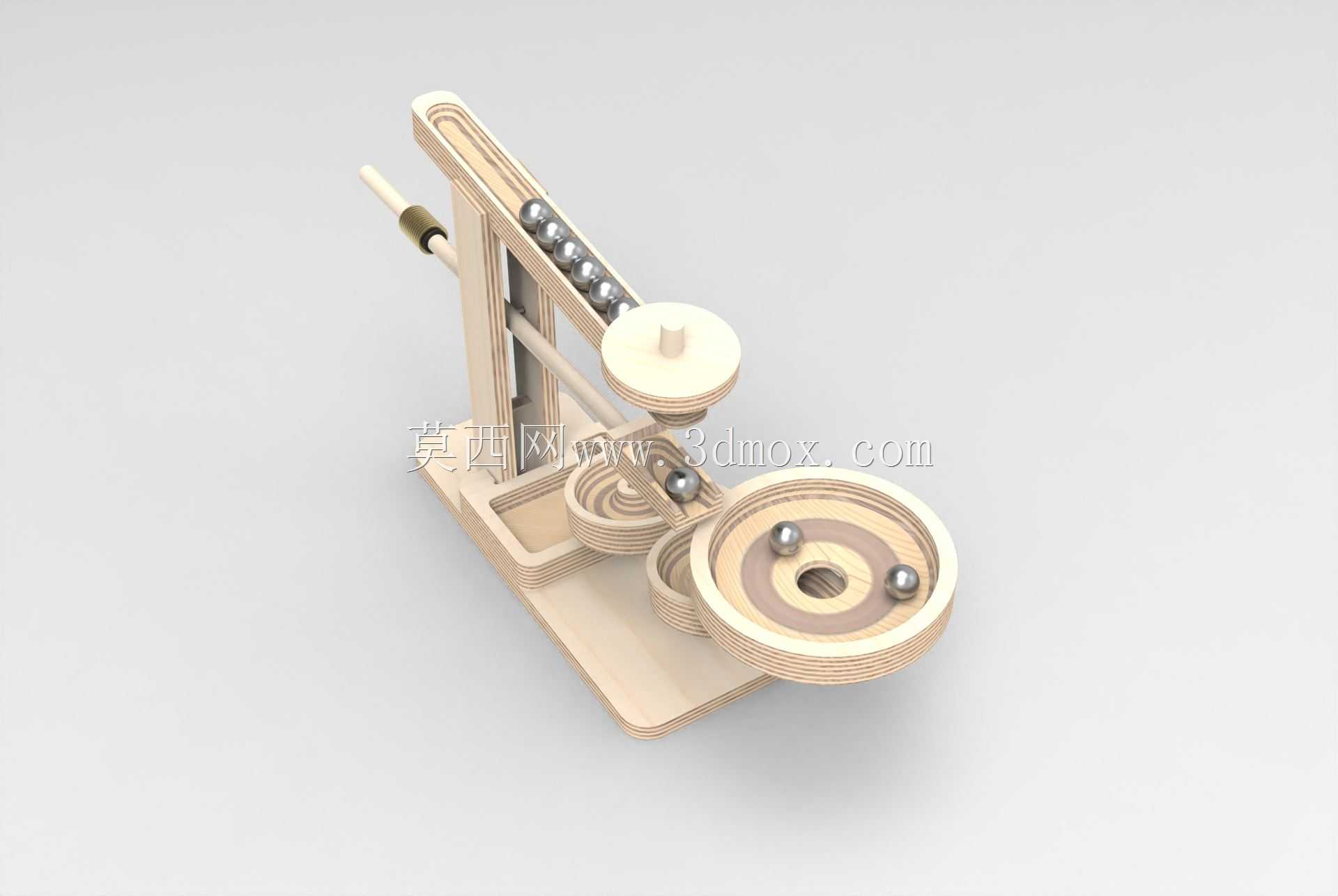

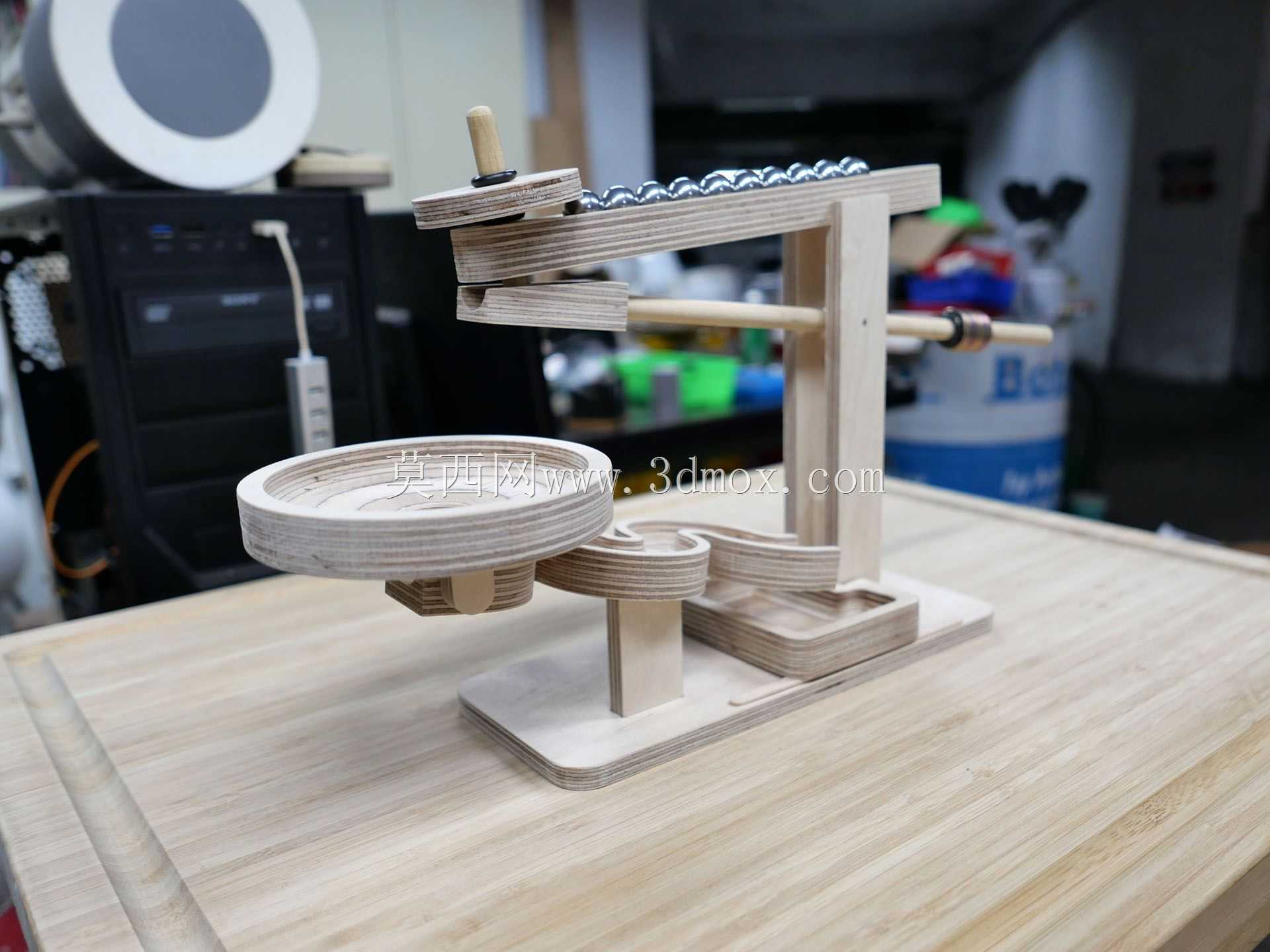

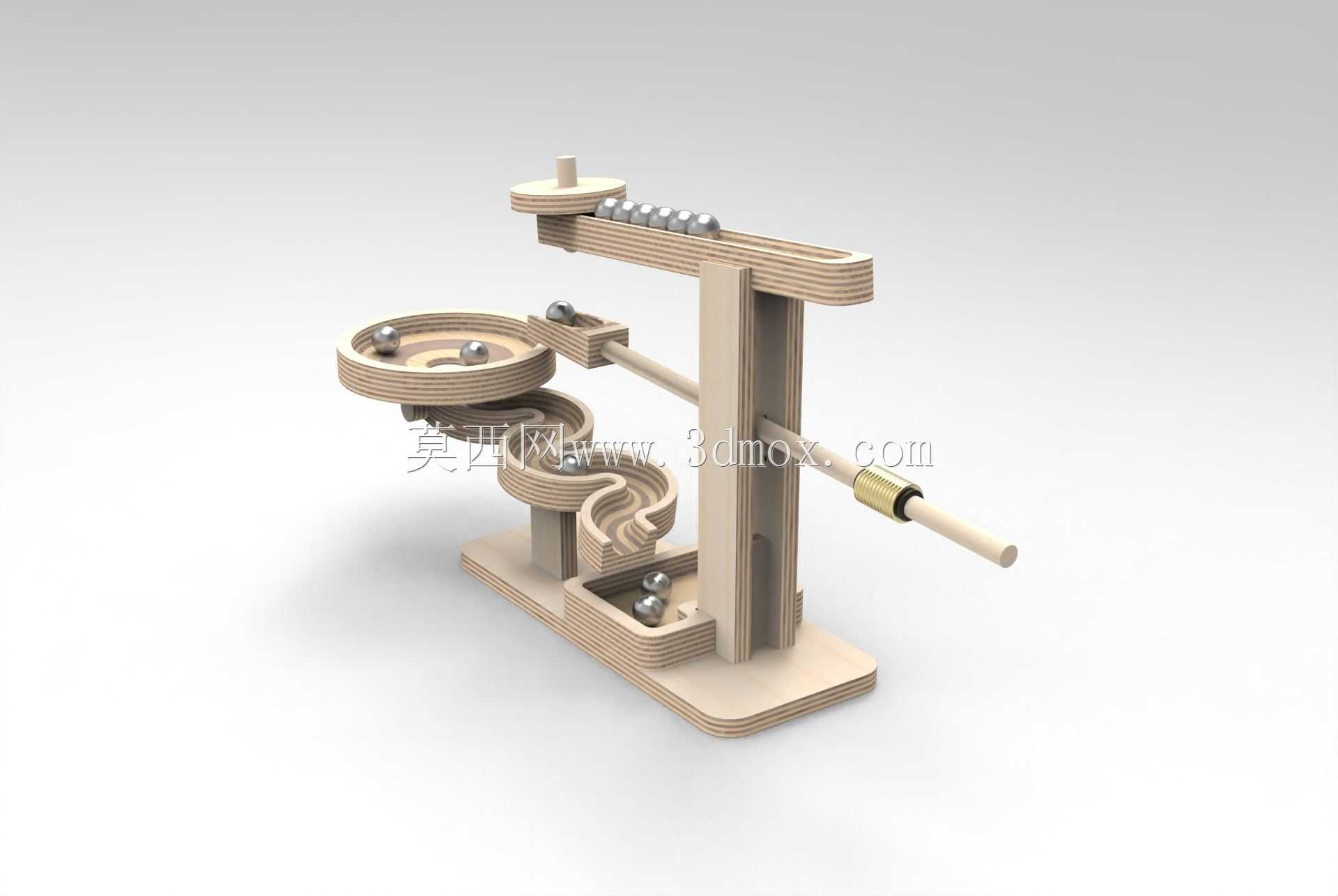

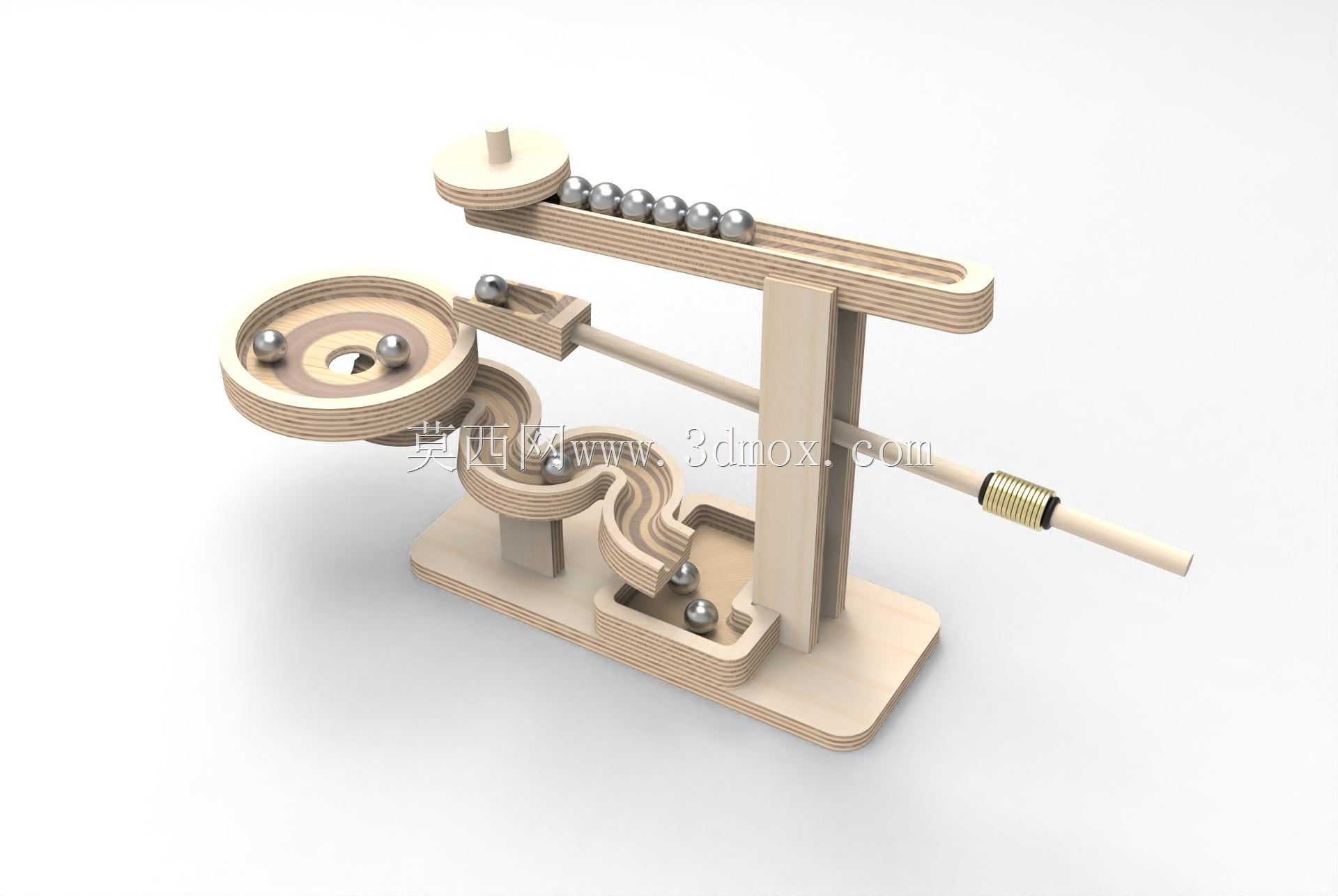

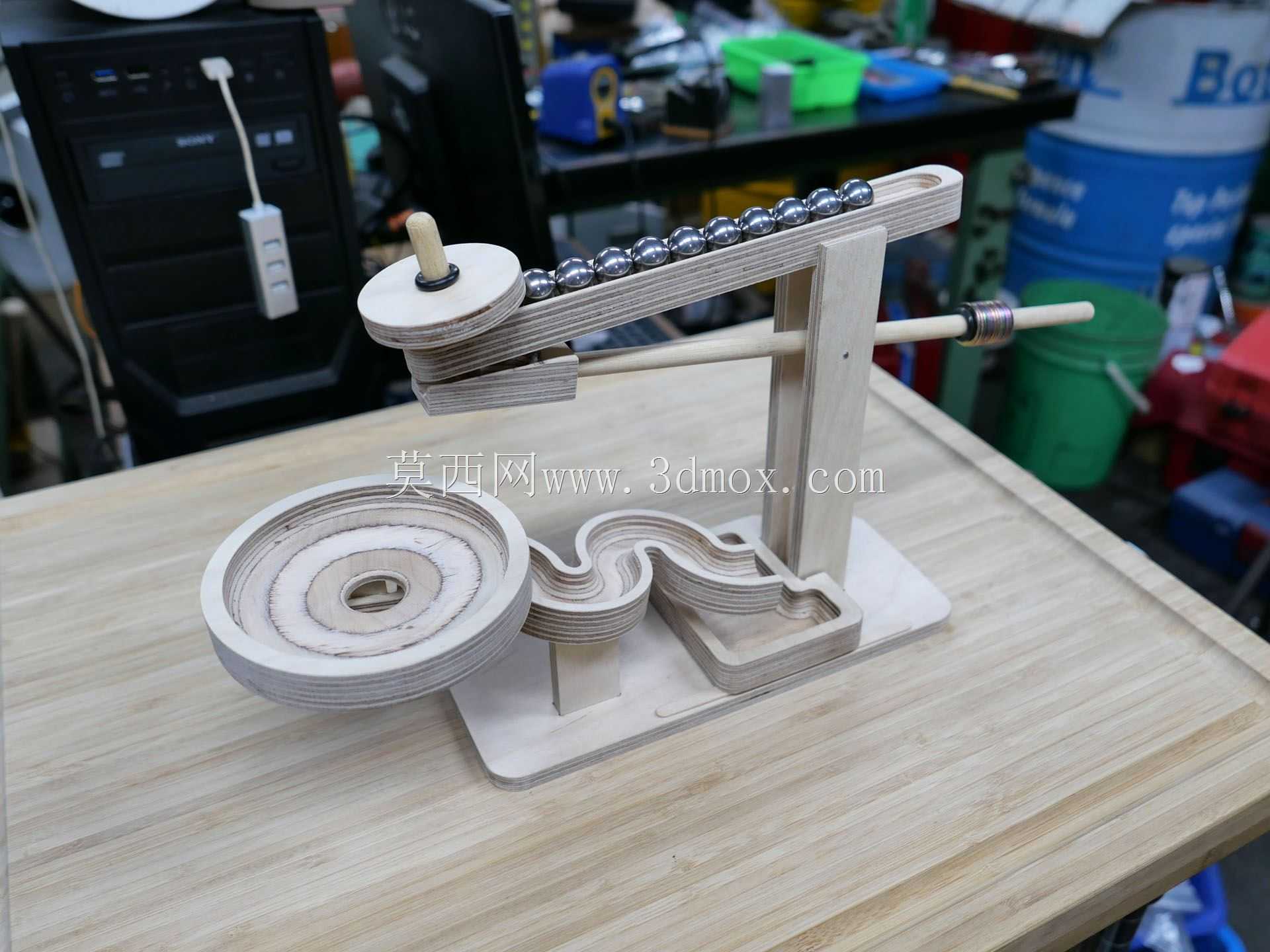

这款木质滚珠轨道装置，核心应用场景集中在青少年科教演示、益智拼装玩具以及机械原理启蒙教具领域，能够直观展示重力驱动、路径循环、机械传动的基础逻辑，既可以作为手工拼装的成品摆件，也能作为结构力学入门的具象演示载体。从功能特性来看，整套装置依靠钢珠自身重力作为动力源，通过多层错落的轨道布局实现钢珠的自动循环行进，螺旋下落段、直轨输送段、抬升传动段相互衔接，不需要额外外接动力，就能让钢珠沿着预设路径持续循环运动，抬升段的轴杆配合限位结构，能够精准承接下落的钢珠并将其送回轨道最高点，完成整个运动闭环。设计阶段首先要确定整体的安装边界，底座采用矩形层压板结构，整体占地尺寸控制在桌面摆放的合理范围内，竖向支撑柱的高度需要匹配螺旋轨道的总落差，既要保证钢珠有足够的重力加速度完成全程行进，又要避免整体重心过高导致摆放失稳，所有层板的拼接位置都设计了对应的卡槽定位，不需要额外粘接辅助就能完成拼装对位，公差控制在0.2mm以内，保证拼装后轨道衔接处没有台阶错位，避免钢珠行进中出现卡滞。建模过程中先绘制底座的轮廓草图，拉伸生成底座实体后，定位竖向支撑柱的安装位置，再逐段绘制轨道的截面轮廓，沿引导线扫掠生成每一段轨道的实体，螺旋段轨道需要单独绘制螺旋引导线，保证轨道的曲率平滑过渡，抬升轴杆部分需要绘制轴身的限位卡槽，匹配钢珠的直径设计卡位结构，确保抬升过程中钢珠不会脱落。所有木质构件的厚度统一匹配常用层压板的加工厚度，方便后续直接采用激光切割加工出所有拼装零件，建模完成后需要做全局干涉检查，确认轨道衔接处、轴杆转动范围内没有结构冲突，同时模拟钢珠的行进路径，验证每一段轨道的倾斜角度是否满足钢珠滚动的最小坡度要求，直轨段的倾斜角度控制在5-8度，既不会因为坡度过大导致钢珠冲出轨道，也不会因为坡度过小出现钢珠停滞。整套结构没有复杂的精密零件，所有构件都可以通过平板切割加工完成，拼装逻辑清晰，能够让使用者在组装过程中理解重力传动、路径规划的基础机械逻辑，轨道侧边的挡边高度统一设置为钢珠半径的1.2倍，保证钢珠在滚动过程中不会脱轨，螺旋轨道的出口位置精准对准下层承接轨道的中心，对位误差控制在1mm以内，保证钢珠下落时能够准确进入下一段路径。
