曲线型导向限位钣金构件结构设计

做这类曲线导向构件的时候，最先要捋顺的是它的实际使用场景——这类零件大多用在轻载往复运动机构里，比如小型自动化送料轨道的侧向导向、线束排布的走向约束、或是小型工装夹具里的滑动行程限位，不像重载导轨那样要承受大载荷，核心需求是顺滑的导向面、无卡滞的轮廓过渡，以及可靠的安装固定位。

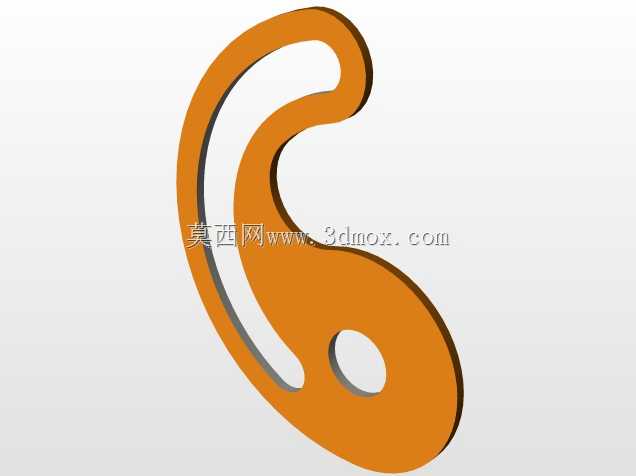

建模的时候我习惯先把安装边界定死，那个中心的圆孔是核心安装基准，先确定孔的中心坐标，再根据实际需要的导向行程画外轮廓的样条曲线，画曲线的时候要注意所有转弯位置的曲率连续，不然实际使用的时候滑动件走到曲率突变的位置会出现卡顿，甚至磨坏配合的接触面。轮廓画完之后先做等距偏移出内圈的导向槽边线，这里要注意偏移的距离要和配合的滑动件直径留0.2-0.5mm的间隙，不能完全贴合，不然加工误差积累下来很容易装不上。

画三维特征的时候，先把内外轮廓的封闭草图做拉伸，厚度根据实际安装空间选1.5-3mm的钣金厚度就行，拉伸完之后要把所有的棱边做0.3mm的圆角去毛刺，不然实际装配的时候容易划手，也会刮伤穿过导向槽的线材或者滑动件表面。那个中心安装孔要做沉头设计，沉头深度和螺丝头厚度匹配，保证安装之后螺丝头不突出零件表面，不会干涉滑动件的运动路径。

实际选型用的时候要注意，这类导向板只适合轻载、低速的往复导向场景，不能承受径向的大冲击力，安装的时候要以中心孔为定位基准，先打定位销再拧固定螺丝，避免长期使用之后零件移位导致导向轨迹偏移。建模过程中要反复检查轮廓的顺滑度，把草图里的多余约束全部删掉，避免后续改图的时候出现轮廓变形，所有的尺寸标注要以安装基准为原点，不要选零散的边线做标注基准，不然加工出来的零件实际导向轨迹和设计值会有偏差。另外要注意零件的平面度要求，建模的时候不用特意做变形特征，但出工程图的时候要标注平面度公差在0.1mm以内，不然钣金冲压之后出现翘曲，会导致滑动件在运动过程中出现卡滞。
