加装皮卡汀尼导轨的玩具弩结构设计

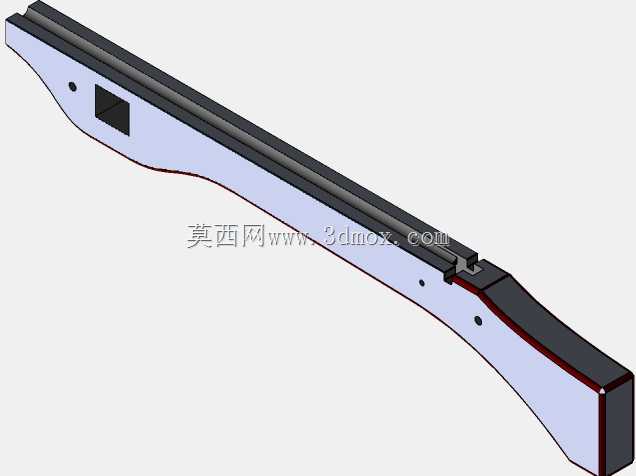

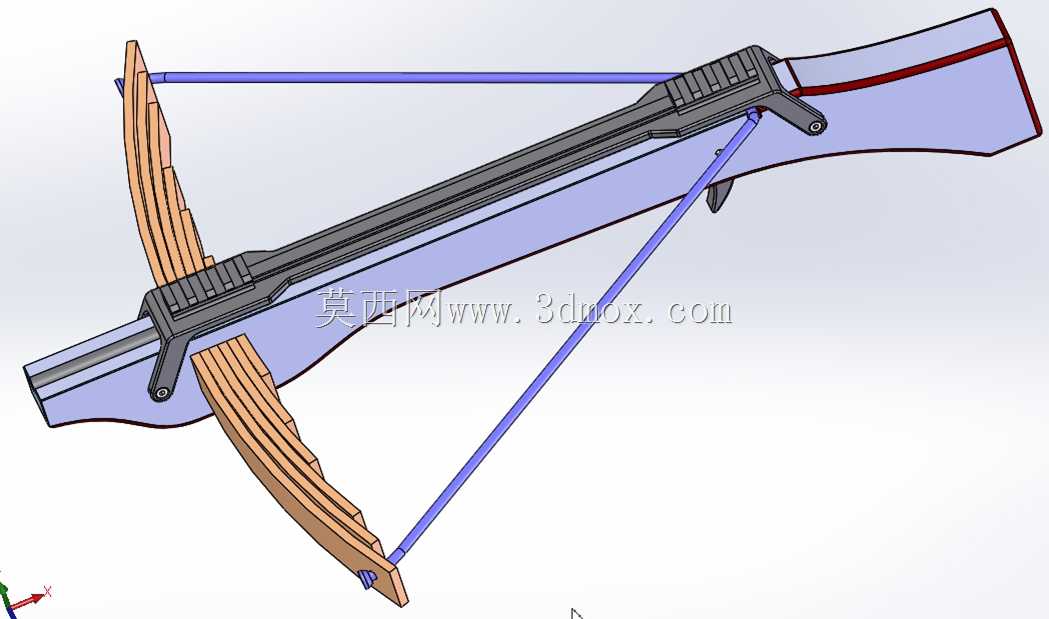

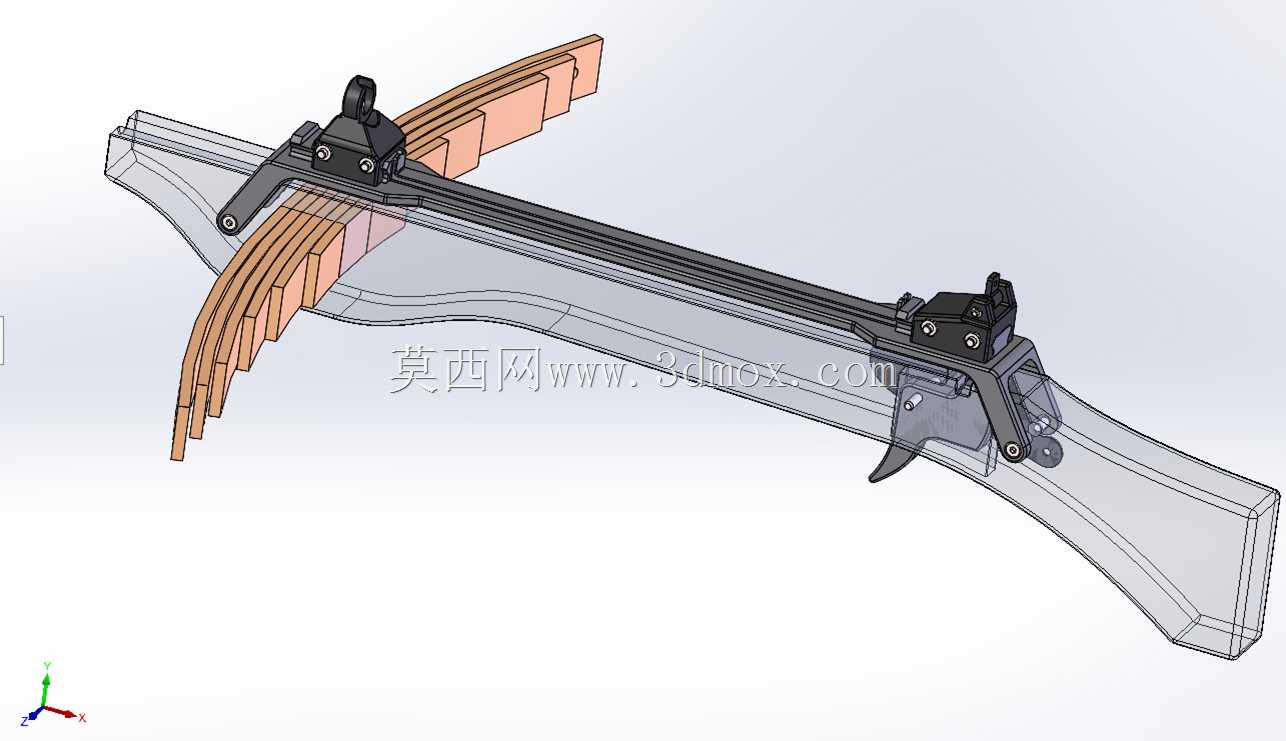

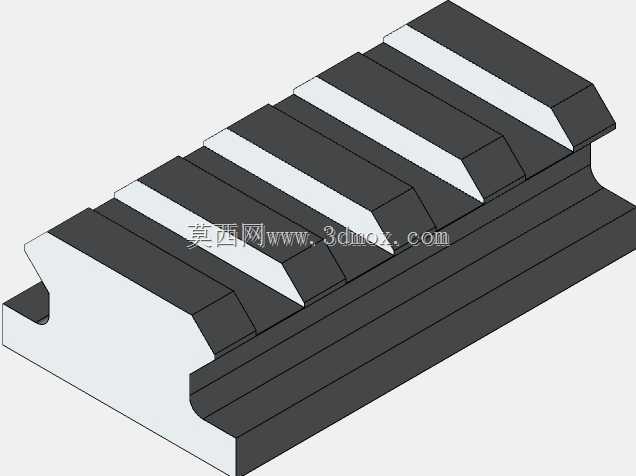

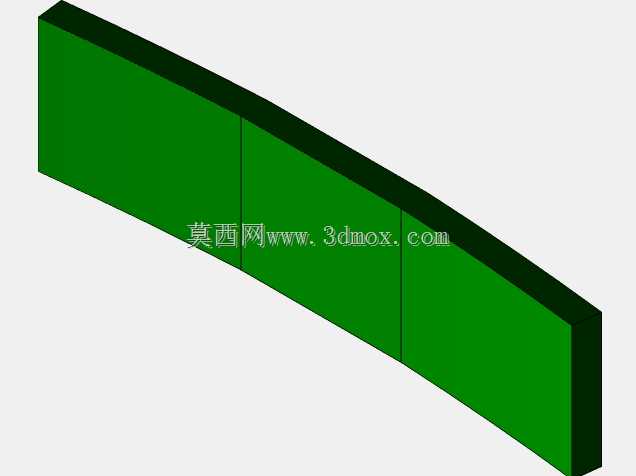

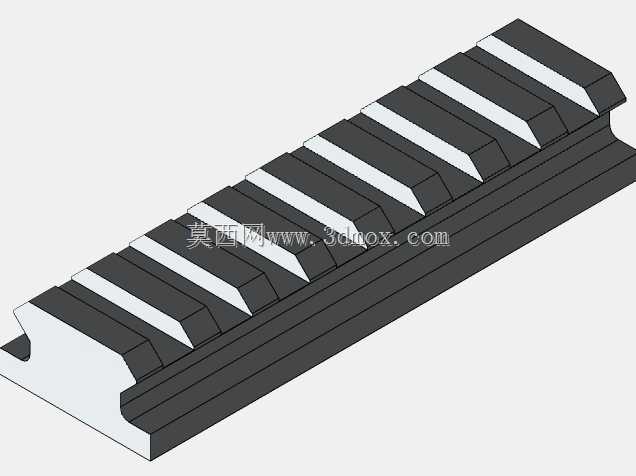

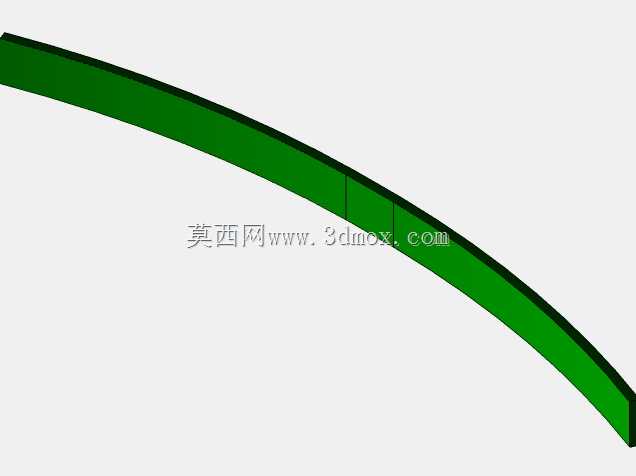

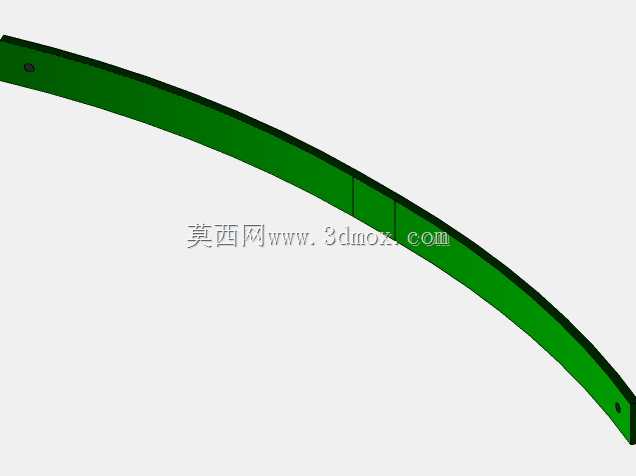

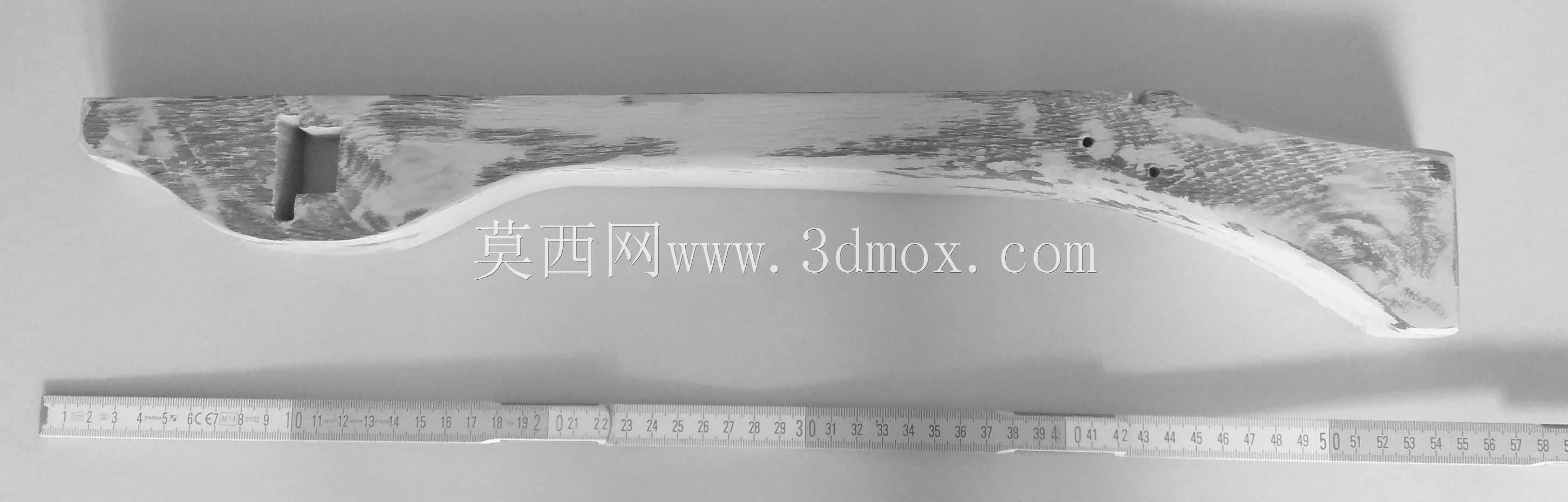

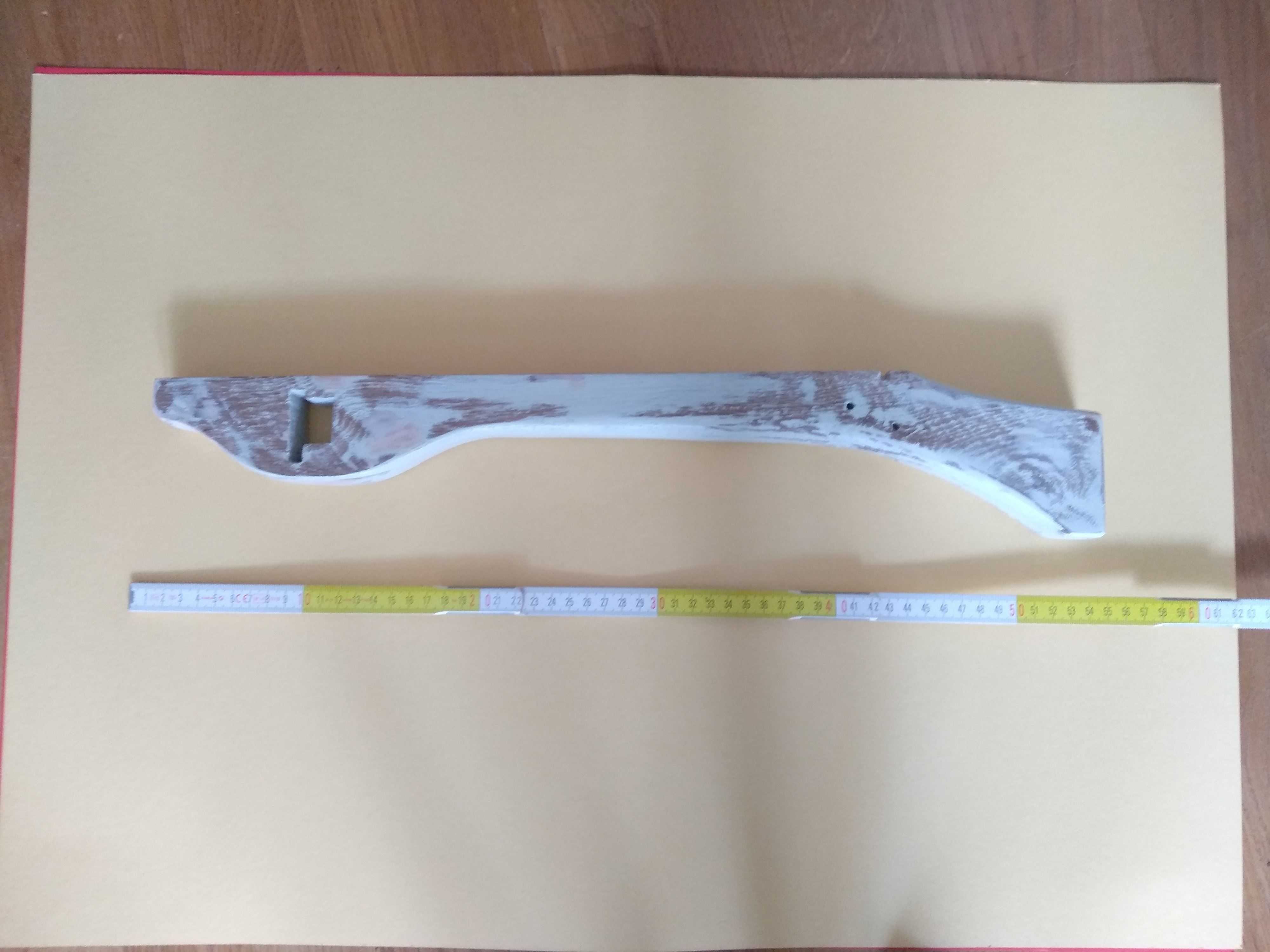

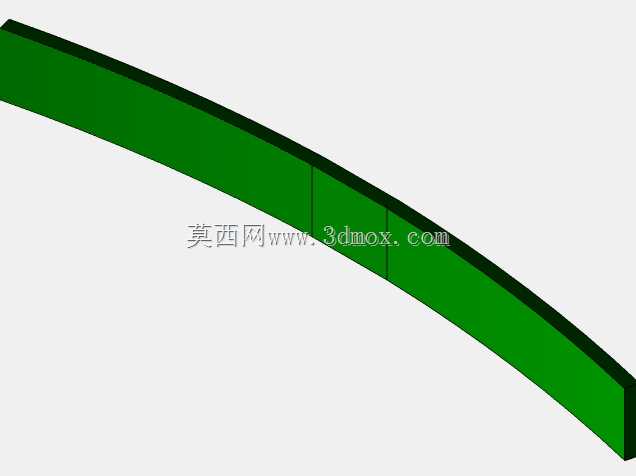

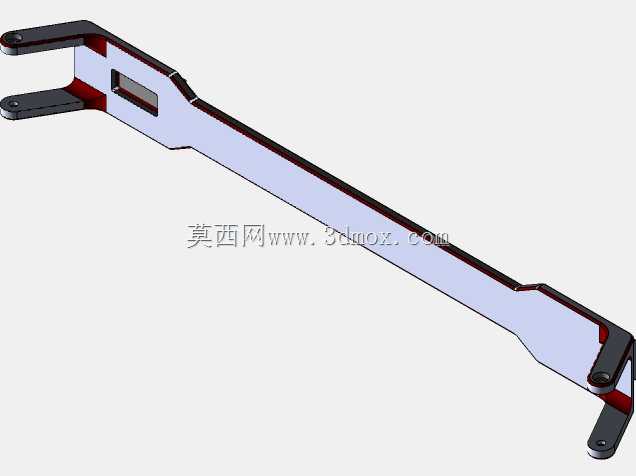

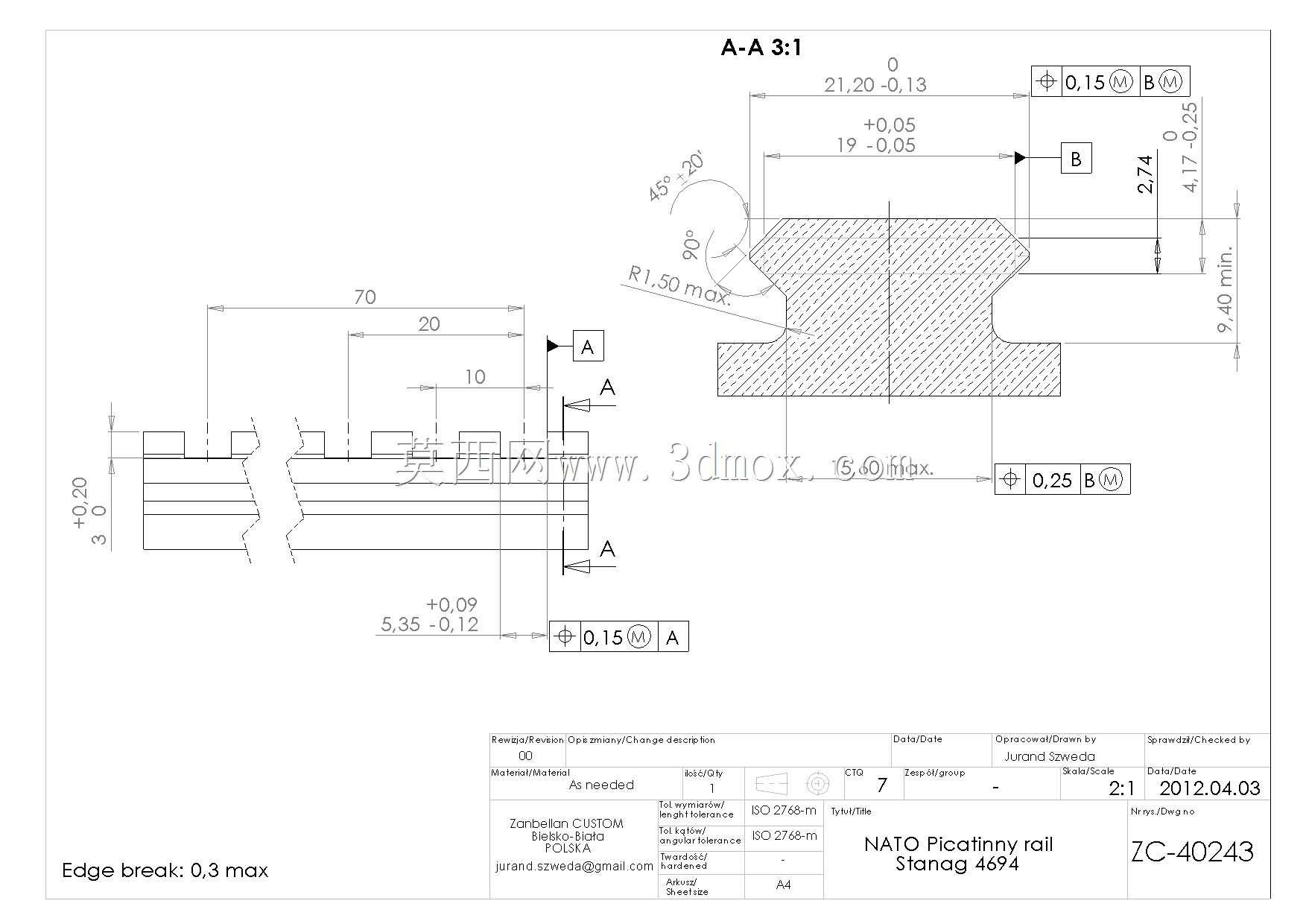

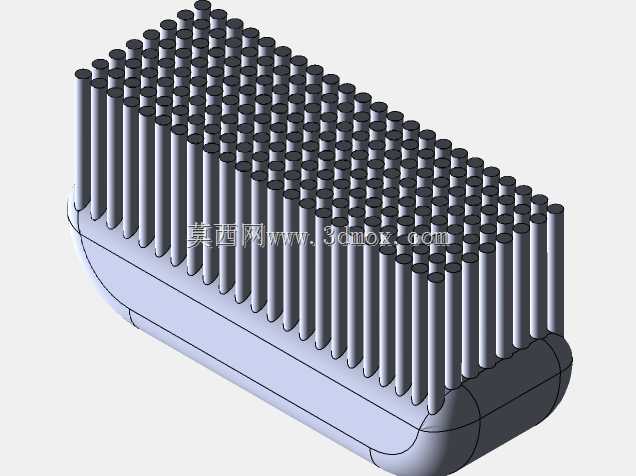

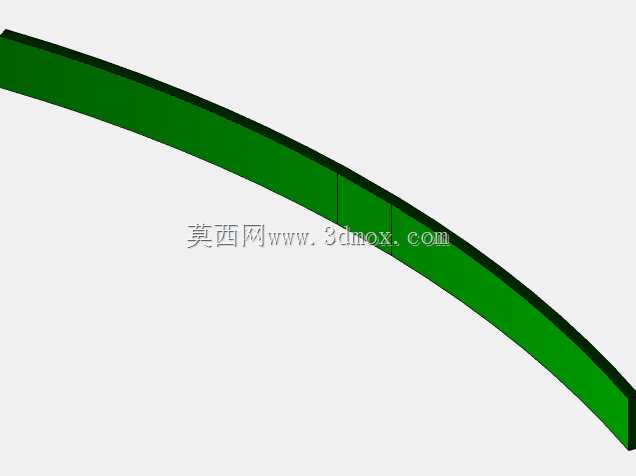

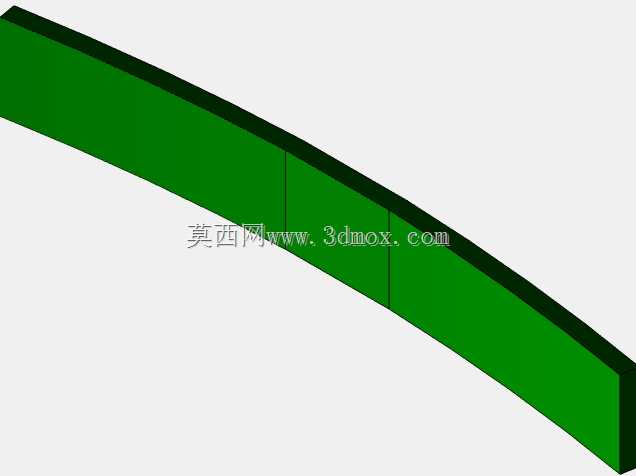

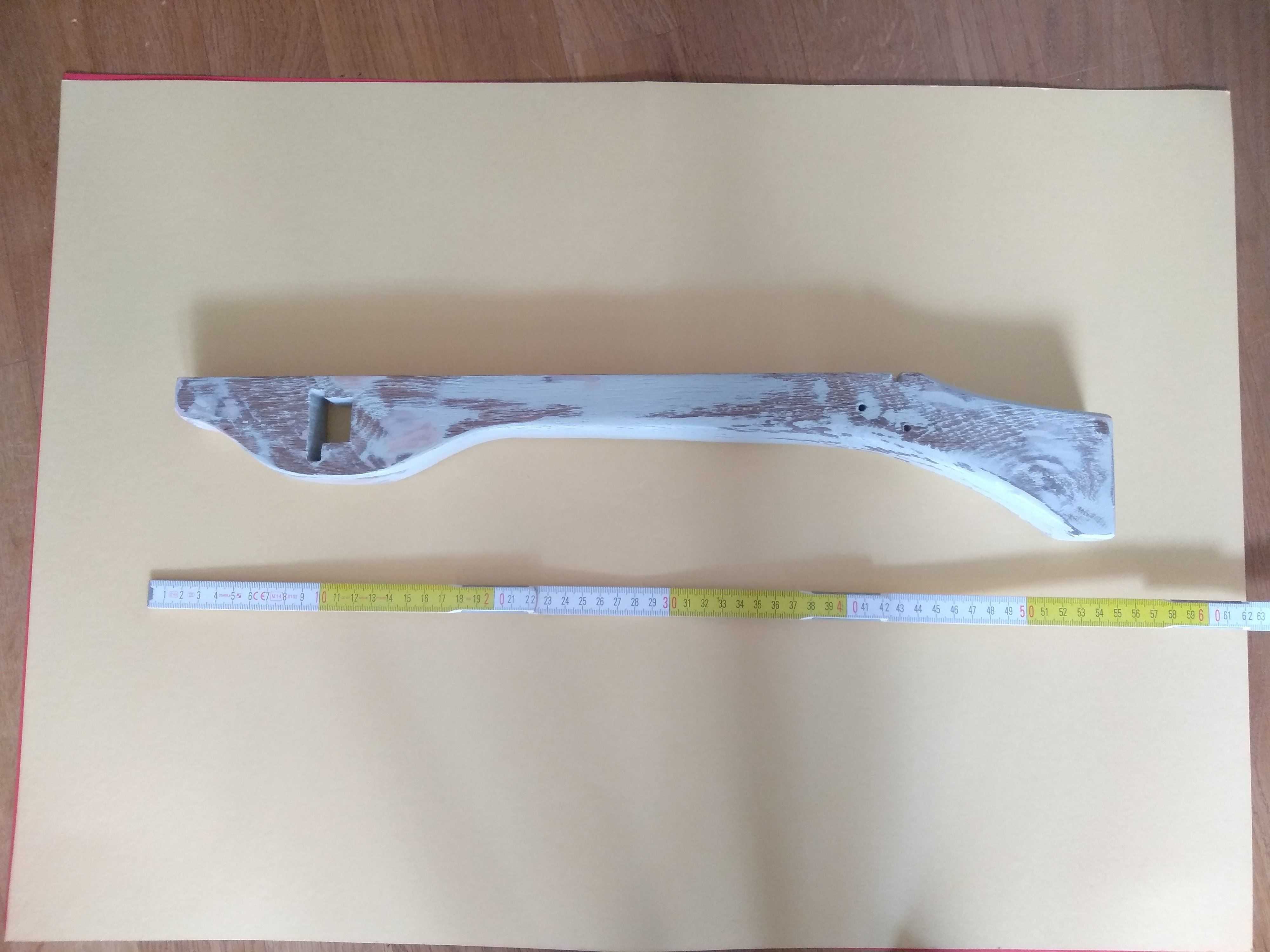

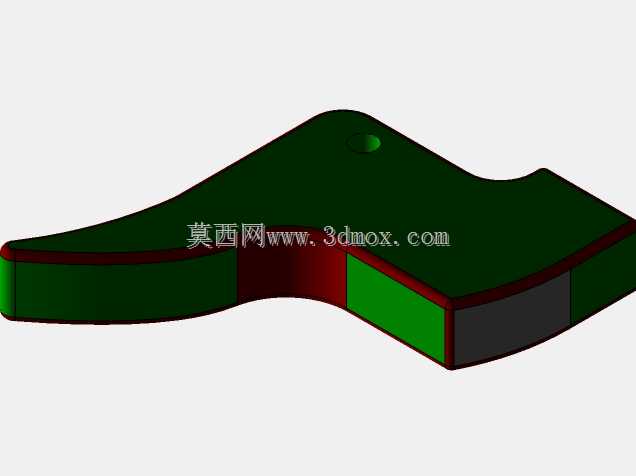

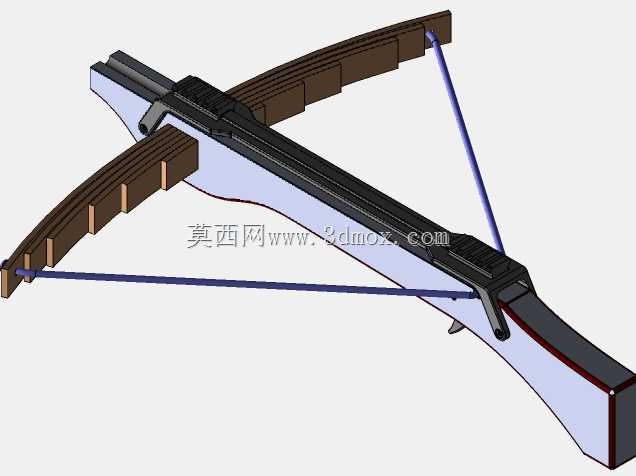

这款玩具弩的三维结构设计，核心围绕原有玩具弩的功能修复与拓展性升级展开，建模过程中优先还原了弩身的受力传递路径，从弩臂的弹性形变区间、弓弦的张紧行程到扳机组件的锁止释放逻辑，每一处结构都匹配实际把玩时的受力状态，避免出现结构干涉或者受力断裂的问题。设计初期先梳理了原有玩具弩的安装边界，弩身主体的握持段贴合手部握持弧度，整体长度控制在单手握持可稳定操作的范围，弩臂展开后的宽度预留足够的弹性形变空间，不会在弓弦张紧时与弩身其他部件发生剐蹭。顶部加装的皮卡汀尼导轨采用标准接口尺寸，导轨的卡槽间距、凸棱宽度完全匹配通用战术配件的安装规格，不需要额外修改配件结构就能直接加装瞄准装置或者装饰配件，导轨与弩身的连接位置做了加厚处理，保证安装配件后不会因为反复拆装出现连接松动。建模时先绘制弩身的主体轮廓草图，拉伸生成基础实体后，逐一切除扳机槽、弓弦让位槽、弩臂安装孔等结构特征，再单独绘制弩臂的弧形轮廓，通过放样特征生成带渐变厚度的弩臂实体，匹配弹性部件的形变需求，弓弦部分采用扫掠特征生成，两端的挂弦位置做了圆角过渡，避免张紧时出现应力集中。扳机组件单独做子装配体设计，锁止卡榫的转动角度经过反复校核，保证扣动扳机时能顺畅释放弓弦，同时在待击发状态下有足够的锁止力，不会出现意外滑脱的问题。这类玩具弩的应用场景主要面向休闲把玩、模型收藏领域，结构设计上兼顾了原有玩具的发射功能与拓展改装的可玩性，所有活动部件的配合间隙都预留了适合3D打印或者注塑加工的公差范围，弩臂与弩身的连接采用销轴固定，装配时不需要复杂工具就能完成组装，后期维护更换部件也十分便捷。整个建模过程中反复校验了各部件的装配关系，确保弓弦张紧到最大行程时，弩臂的形变量在弹性材料的允许范围内，不会出现塑性变形，扳机的扣发行程控制在适合手指操作的距离，扣发力道均匀，不会出现卡滞或者过早释放的问题，导轨部分的表面做了防滑纹理处理，安装配件时锁紧摩擦力足够，不会因为反复震动出现配件移位。
