铝型材框架式电线电化学加工专用装置

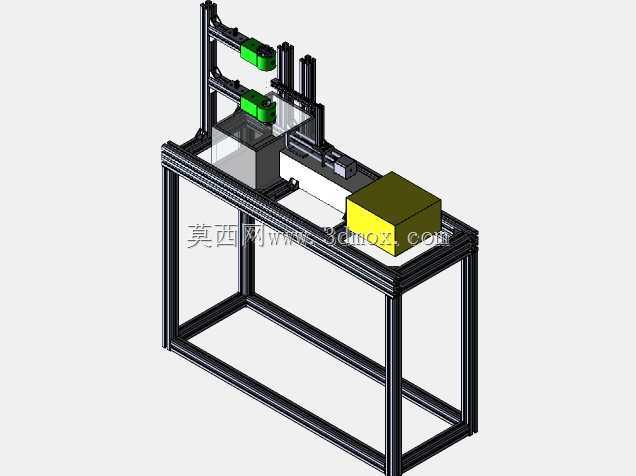

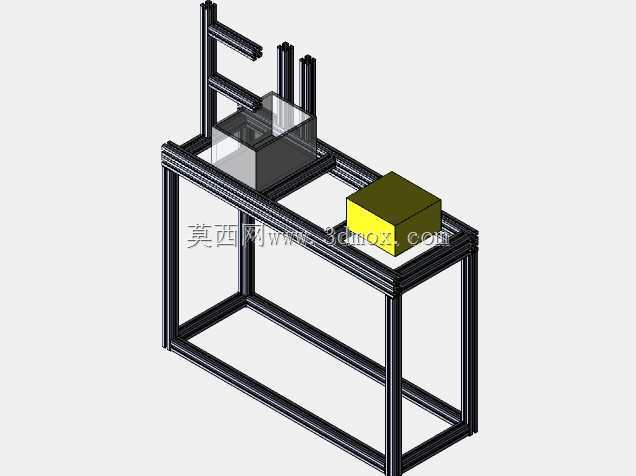

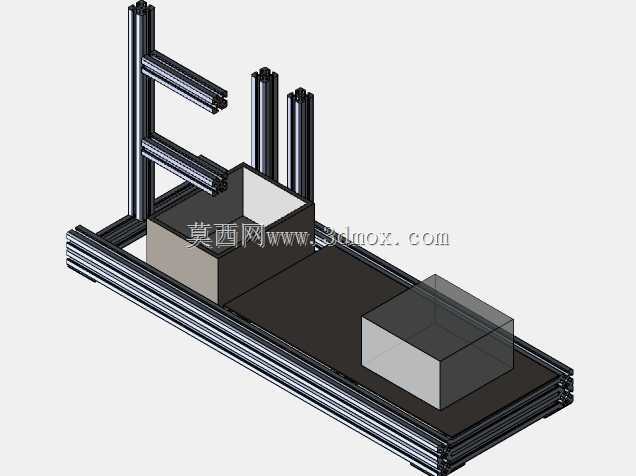

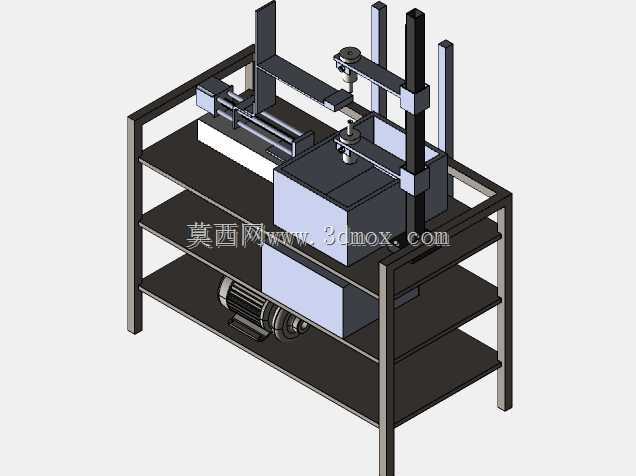

　　这套电线电化学加工装置，主要面向线束加工、电子元器件预制环节的电线端部处理场景，解决传统机械剥线、端头处理易产生铜丝毛刺、绝缘层损伤、端头氧化的行业痛点，适配多规格细径电线的批量端头电化学加工需求，在低压线束、通讯线缆、汽车小线加工的产线工位中可作为独立工位嵌入，也可搭配上下料机构组成半自动加工单元。设备整体采用工业铝型材搭建机架主体，机架底部预留600mm宽度的地面安装空间，支脚配置可调脚杯，可适应车间地面15mm以内的高低差调整，整机台面高度设置为850mm，符合人工操作的人机工程学高度，若搭配自动上下料模组也可直接对接产线输送线的标准高度。机架上层搭载双组加工执行模组，采用龙门式双轴布局，两组加工头可独立动作也可同步运行，

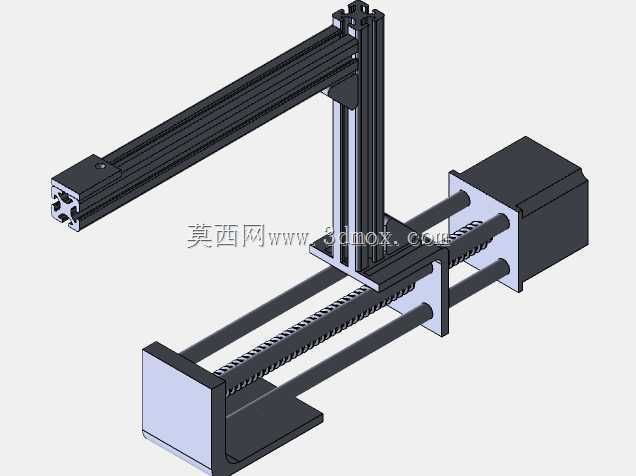

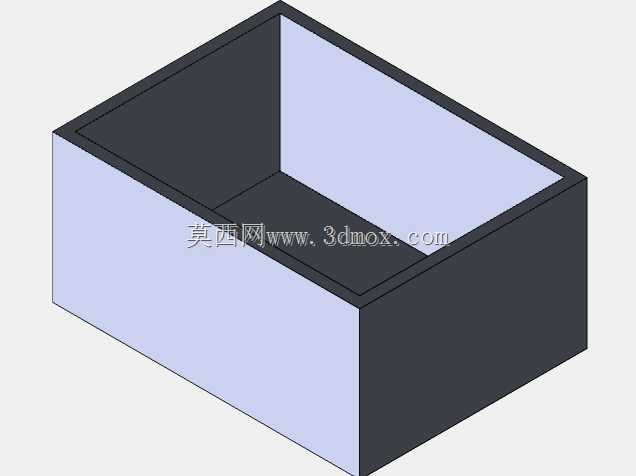

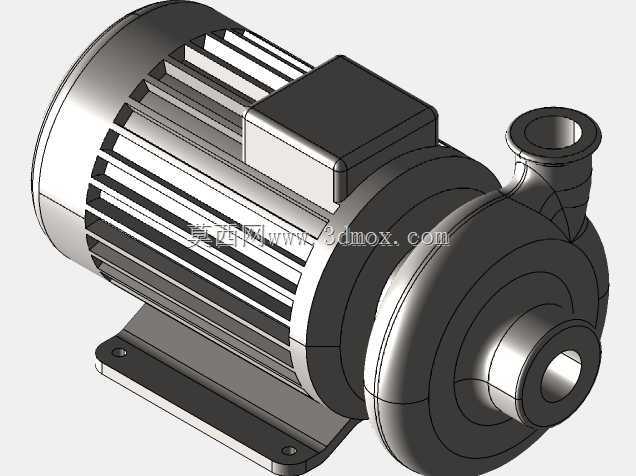

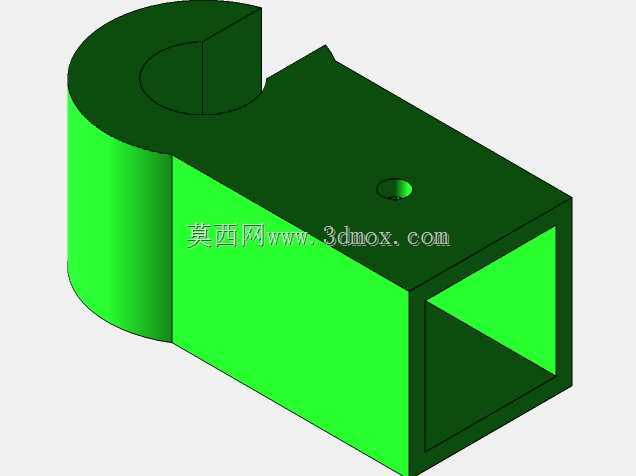

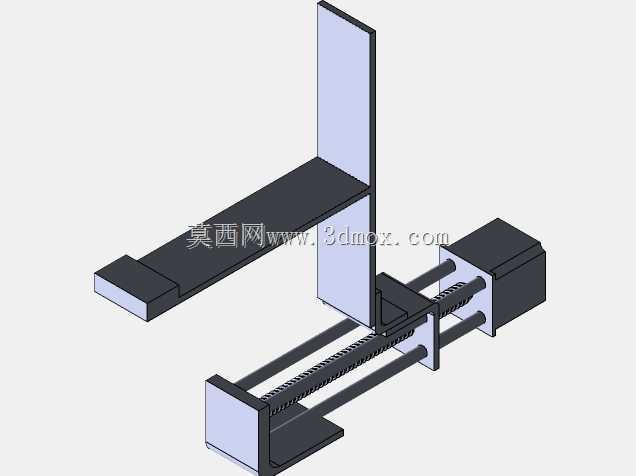

　　可同时完成两根电线的端头加工工序，加工头的行程覆盖200mm的水平移动范围，垂直方向预留150mm的下压行程，可适配不同长度的端头加工需求，加工工位旁设置透明防护围挡，可阻挡电化学加工过程中产生的微量电解液飞溅，同时不遮挡操作人员的观察视线。设备台面一侧设置工件放置工位，预留的工装安装位可适配不同规格的电线定位夹具，夹具采用快拆式设计，更换不同线径的定位块仅需松开两颗手拧螺丝即可完成，无需额外工具辅助。电解液存储单元集成在机架中层空间，采用封闭式箱体设计，箱体预留补液口与废液排放口，管路沿铝型材的内置槽走线，避免外露管路被工件剐蹭，同时也方便后期维护时的管路更换。设计过程中优先考虑了工位操作的流畅性，将加工动作的路径做了优化，

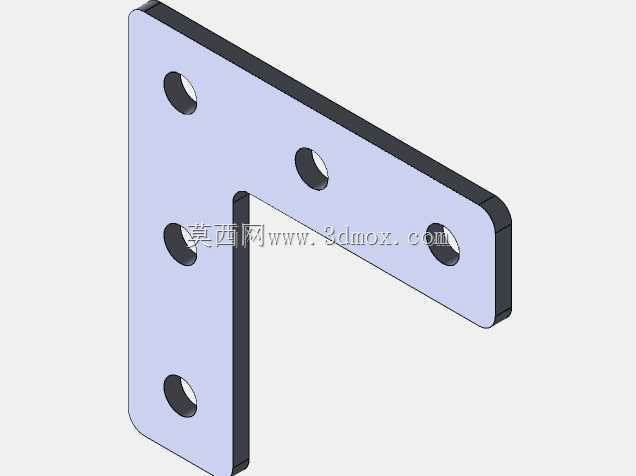

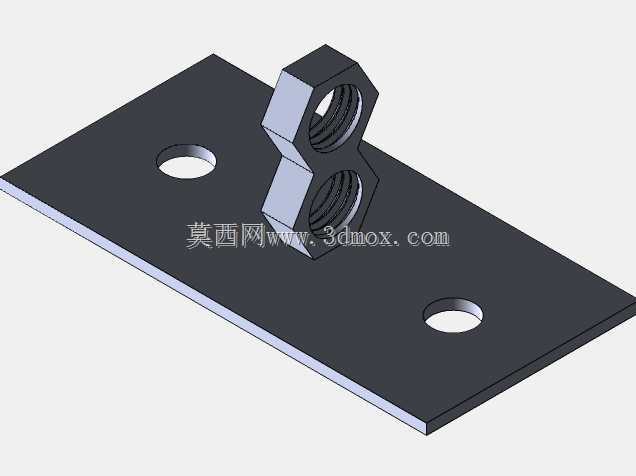

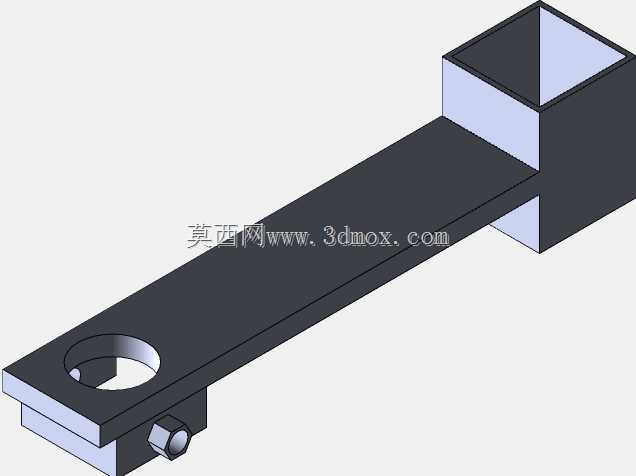

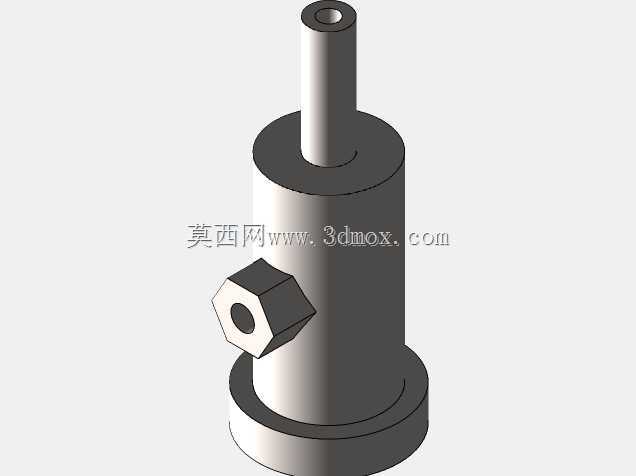

　　加工头从待机位移动到加工位的路径无多余拐点，单次加工循环的动作节拍可控制在8秒以内，双工位同时运行时的加工效率可满足中小批量线束加工的产能需求。机架的铝型材连接处采用标准角件连接，整体框架的静态承重可达到200kg以上，即使长时间运行也不会出现框架形变导致的加工头位置偏移，加工头的安装板采用可调式连接结构，可根据实际加工需求调整加工头的倾斜角度，适配不同的端头加工工艺要求。设备的电气控制元件预留安装位在机架侧方的型材槽内，可根据需求加装PLC控制模块与传感器，实现加工过程的自动液位检测、加工时长自动控制，减少人工操作的干预度。
