青年科学家理事会环形立体标识造型

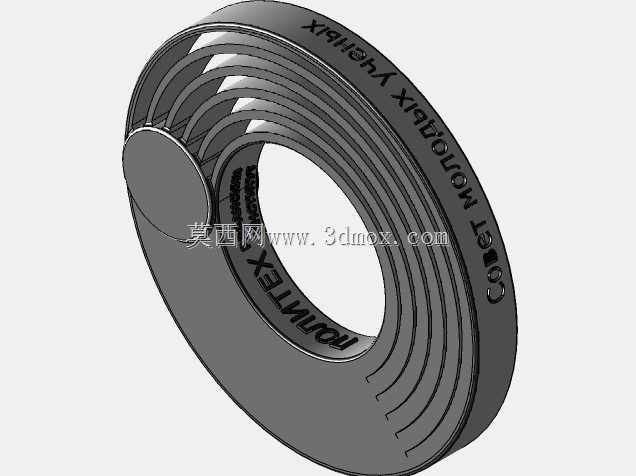

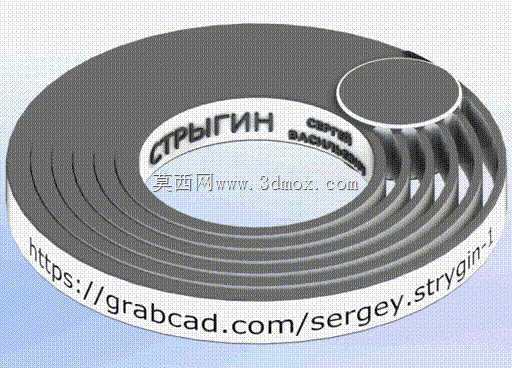

这类立体标识常应用于科研机构会场布置、主题展示墙嵌入式装饰、专属纪念摆件制作场景，区别于平面印刷标识，立体结构能在不同光照角度下呈现层次光影，适配线下学术活动的视觉呈现需求，也可作为机构文化周边的核心结构件使用。从结构功能来看，该标识采用多层同心环嵌套的堆叠设计，最外侧环带预留文字雕刻区域，中心区域放置机构相关文字信息，右上角附加小型圆形凸台作为视觉平衡元素，整体采用等厚层叠结构，既保证了标识的视觉厚重感，也控制了整体重量，适合壁挂摆放或桌面陈列。设计过程中首先确定整体外轮廓的直径比例，先绘制最外侧环形的基准草图，约束各层环带的宽度差保持一致，避免层间比例失调，随后对每一层环带做拉伸凸台操作，层间预留0.5mm的高度差形成阶梯层次感，中心区域的文字采用包覆特征贴合环面弧度，避免文字拉伸后出现变形错位，右上角的小圆凸台与最外层环带做相切约束，保证视觉上的协调性。建模时先处理基准面定位，将前视基准面作为标识的安装贴合面，所有拉伸特征均从该基准面向单侧生成，确定安装时的贴合边界，整体厚度控制在15mm以内，外直径根据实际使用场景可做参数化缩放，壁挂使用时可在背部预留沉头孔位，桌面摆放时可在底部增加支撑底座的配合接口。建模步骤上先绘制整体轮廓的草图，将所有环形的中心线、外轮廓线、内轮廓线做完全约束，避免后续特征生成时出现草图过定义或欠定义问题，随后逐层生成拉伸实体，对环带边缘做0.2mm的倒角处理，去除锐边避免加工时出现割手问题，文字特征生成后对文字边缘做微小圆角，提升雕刻后的质感，最后对所有实体做组合操作，检查是否存在实体干涉问题，确认层间贴合面完全重合无间隙。这类立体标识加工时可采用3D打印直接成型，也可通过铝板雕刻分层粘接制作，建模时预留的加工余量能适配不同加工工艺的精度要求，环形结构的受力均匀性较好，长期摆放不会出现结构变形问题，层间的高度差形成的阴影效果能强化文字的识别度，在远距离观看时也能清晰辨识标识上的核心信息。
