渐开线直齿圆柱啮合齿轮组结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:278360
  • 渐开线直齿圆柱啮合齿轮组结构设计
  • 渐开线直齿圆柱啮合齿轮组结构设计
  • 渐开线直齿圆柱啮合齿轮组结构设计
  • 渐开线直齿圆柱啮合齿轮组结构设计
  • 渐开线直齿圆柱啮合齿轮组结构设计

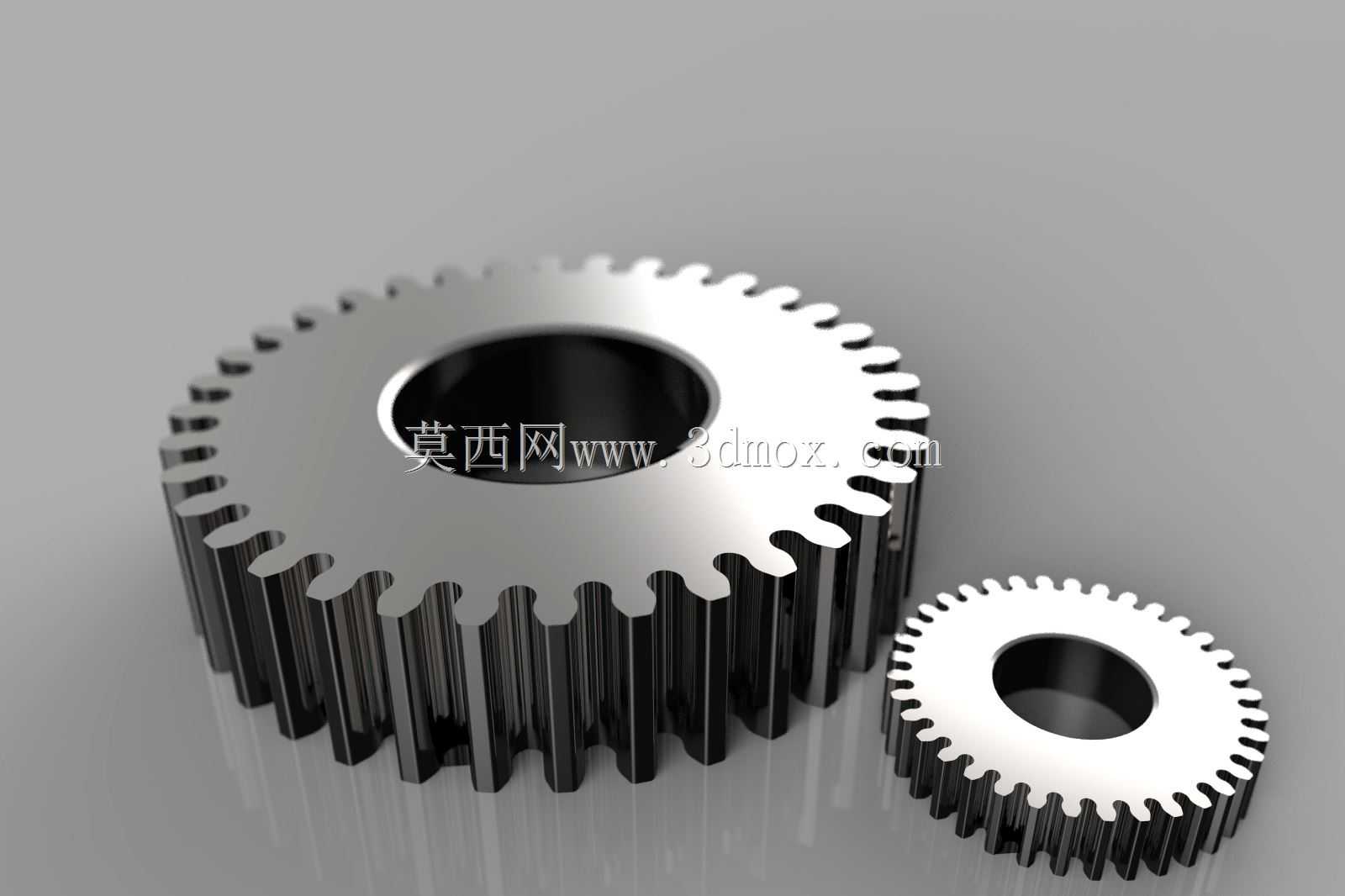

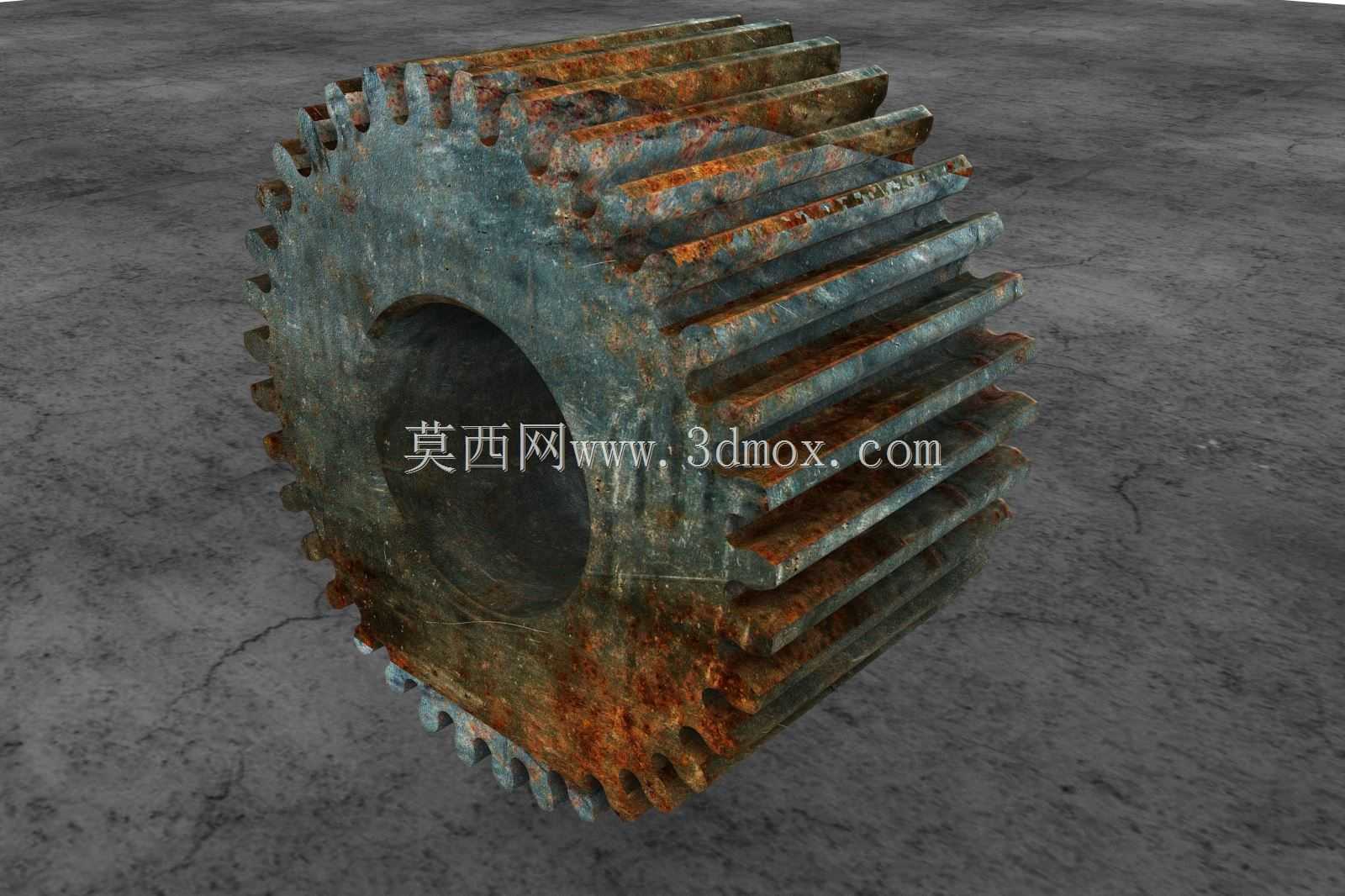

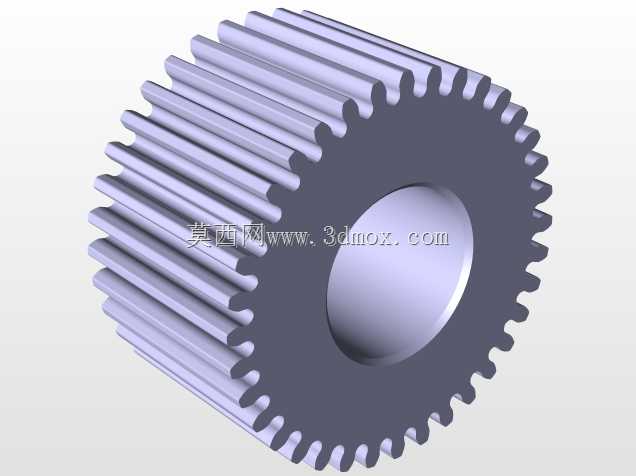

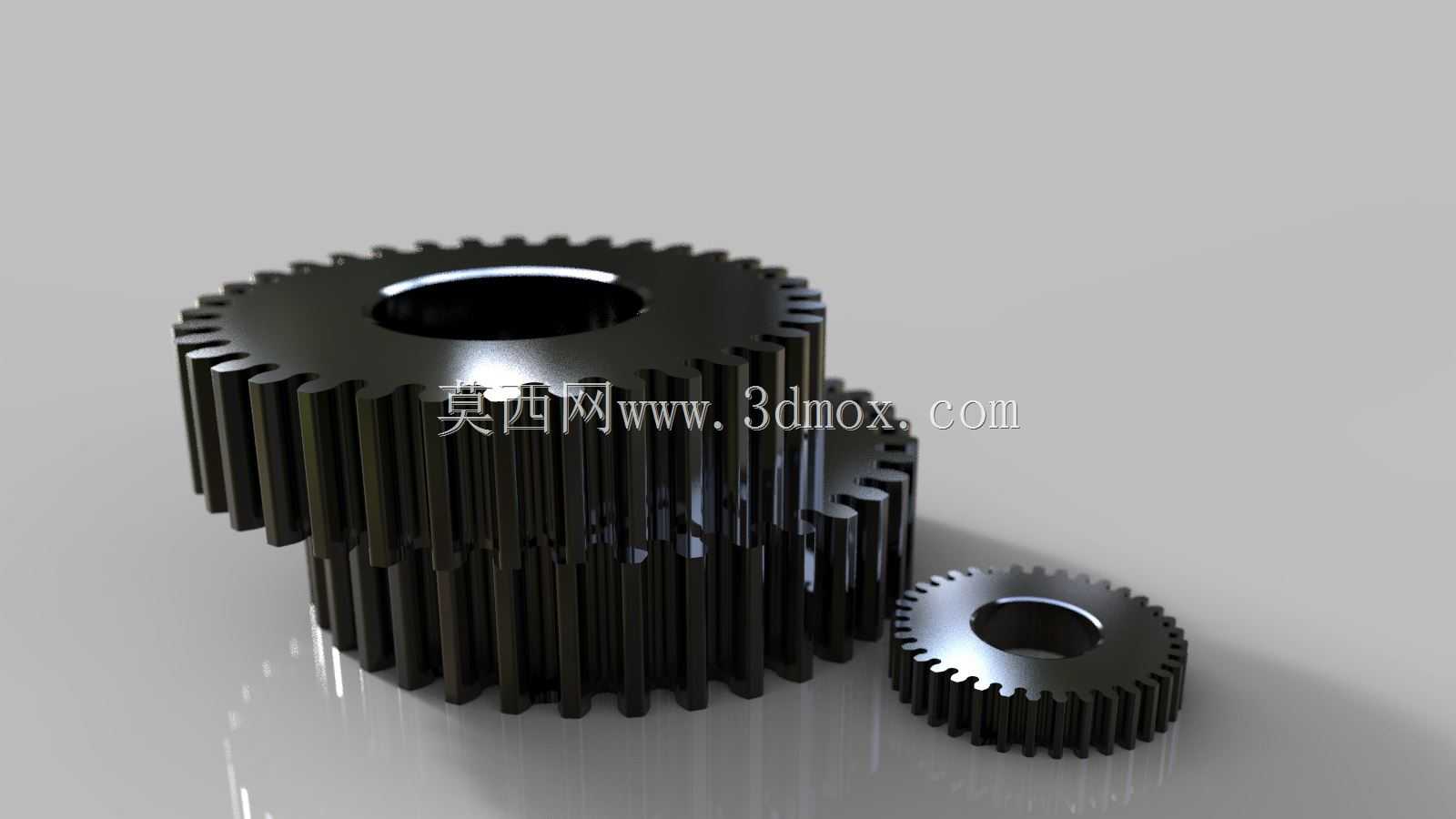

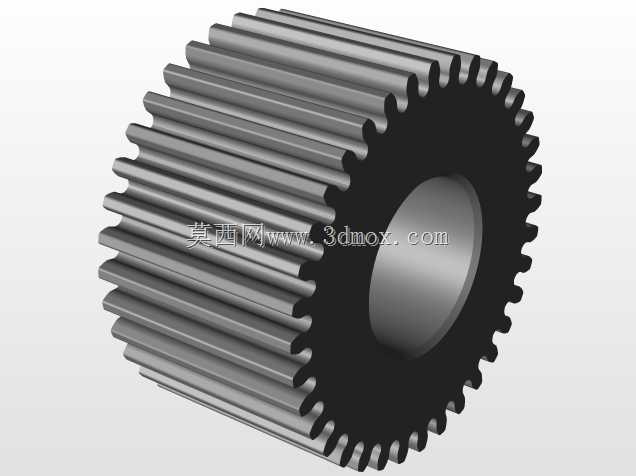

这套直齿圆柱齿轮组主要面向常规动力传输场景设计,常见于小型输送线驱动端、轻工设备进给机构、台式工装传动单元这类对传动平稳性有基础要求的工况,核心作用是在平行轴之间传递恒定转速比的旋转动力,可根据实际负载需求搭配不同齿数比实现减速或增速传动,适配常规中低速、中等扭矩的传动链路。从功能特性来看,该齿轮组采用标准渐开线齿形设计,齿顶修缘量控制在合理区间,能有效降低啮合瞬间的刚性冲击,减少齿面磨损与传动噪音;大小齿轮搭配的啮合结构,可在有限安装空间内实现合理的传动比分配,齿宽参数经过载荷校核,能保证齿面接触强度与齿根弯曲强度满足常规工况使用需求,避免长期运行出现断齿、点蚀等失效问题。设计过程中首先确定传动比需求,先核算大小齿轮的齿数、模数、压力角等核心参数,确定齿顶圆、齿根圆、分度圆的基准尺寸,再绘制单个齿的齿廓曲线,通过阵列特征完成单齿轮的齿形构建,之后完成轮毂、轴孔、键槽的结构设计,轴孔尺寸按照常规配合公差预留安装余量,键槽位置与尺寸符合通用传动件安装标准,保证与标准传动轴的适配性。完成单个齿轮建模后,按照中心距参数装配两个齿轮,调整啮合位置保证齿侧间隙处于合理范围,避免运行卡滞或间隙过大带来的回差问题。外形尺寸上,大齿轮的径向尺寸与轴向齿宽适配常规安装腔体的边界要求,小齿轮的轴孔尺寸可根据实际选配的传动轴直径做参数化调整,安装时需保证两轴的平行度公差在允许范围内,避免偏载造成齿面局部磨损加剧。建模过程中先绘制齿轮的基准草图,通过参数化约束关联模数、齿数等核心变量,方便后续根据不同工况快速调整参数生成适配的齿轮型号,齿形部分通过精确的渐开线方程生成曲线,保证齿形精度符合传动要求,之后通过拉伸、倒角、阵列等特征完成实体建模,装配时添加啮合约束验证传动干涉情况,确认无运动干涉后完成整体结构设计,渲染阶段采用金属材质还原实际加工后的齿面质感,方便直观查看齿轮的啮合状态与整体结构。
