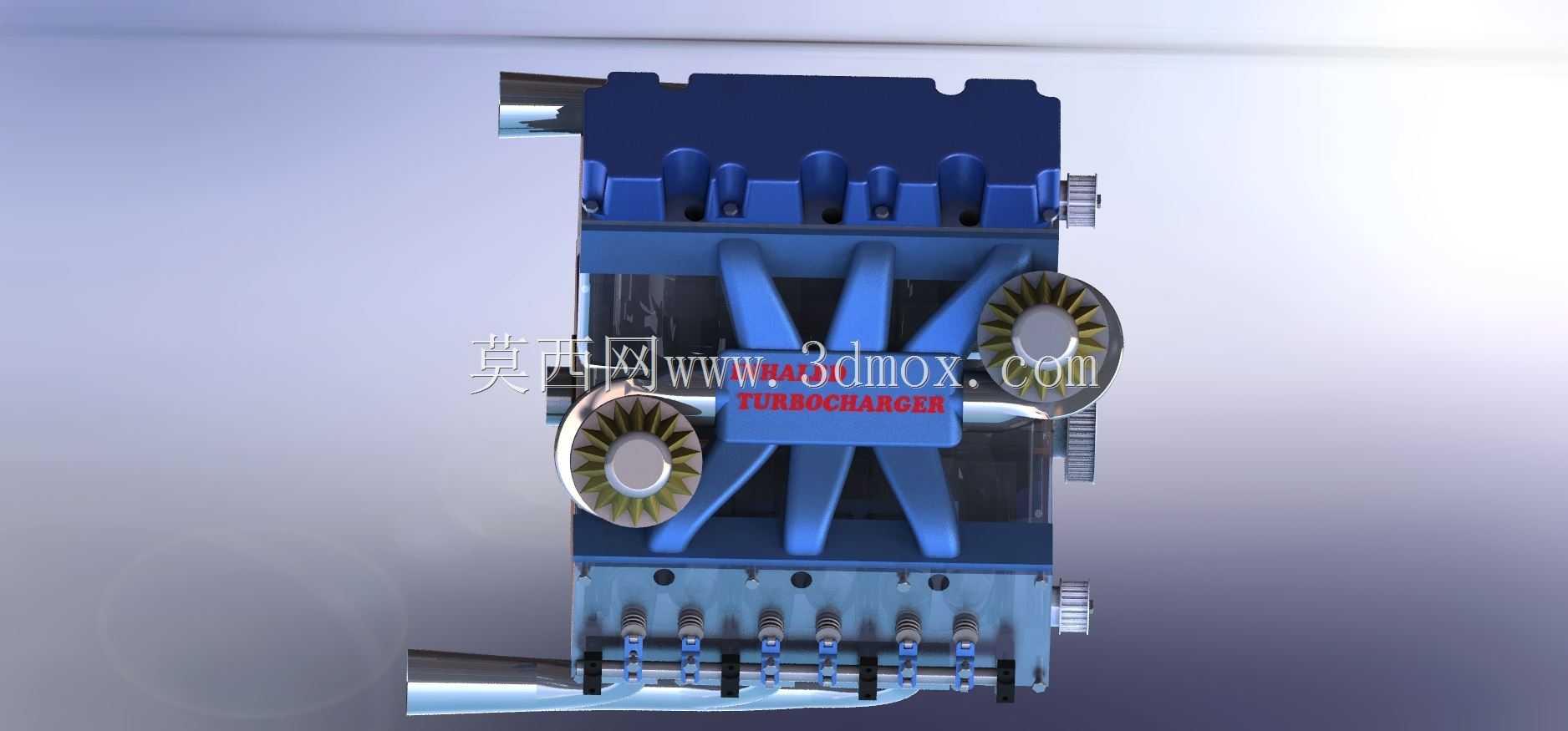

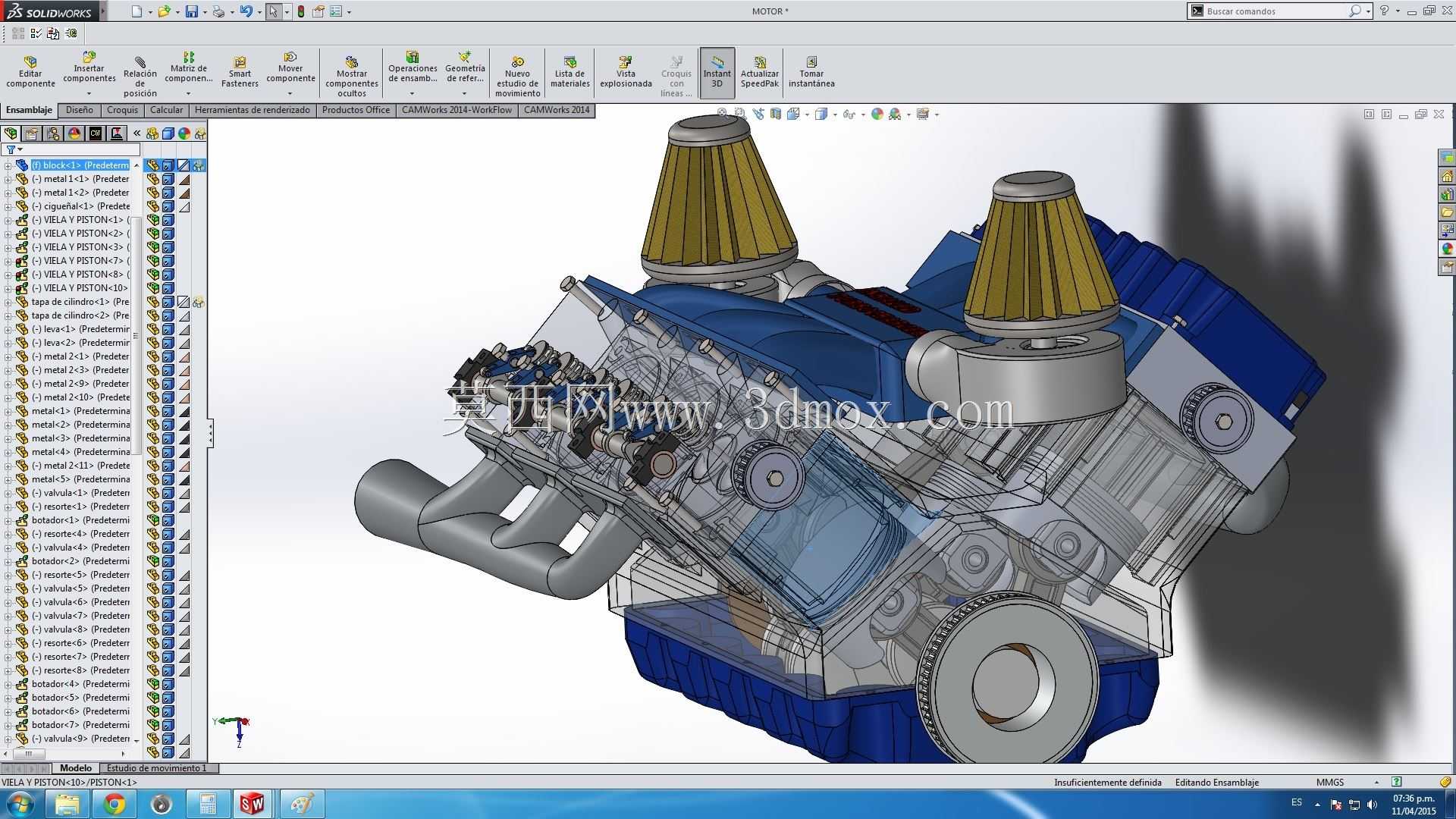

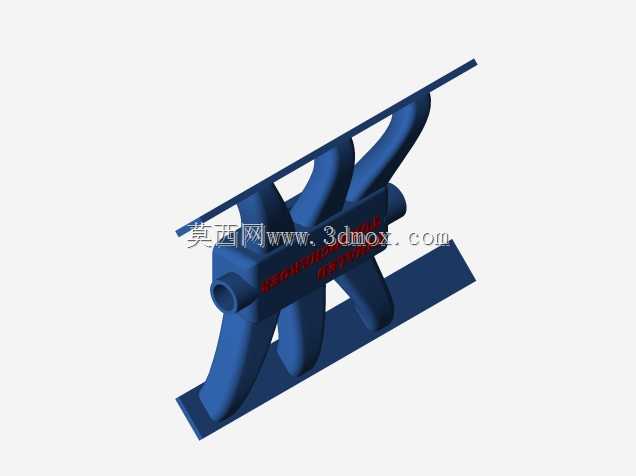

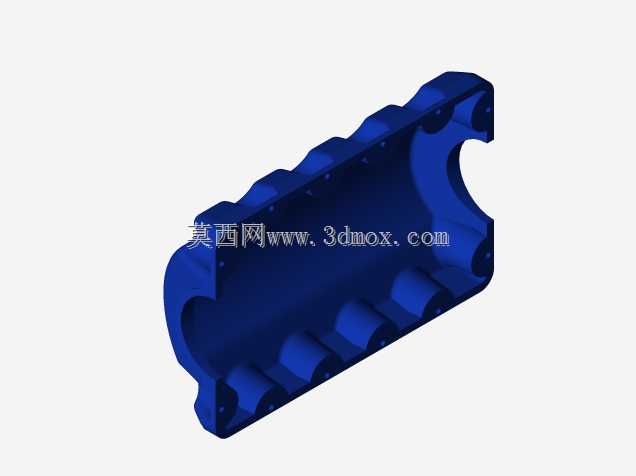

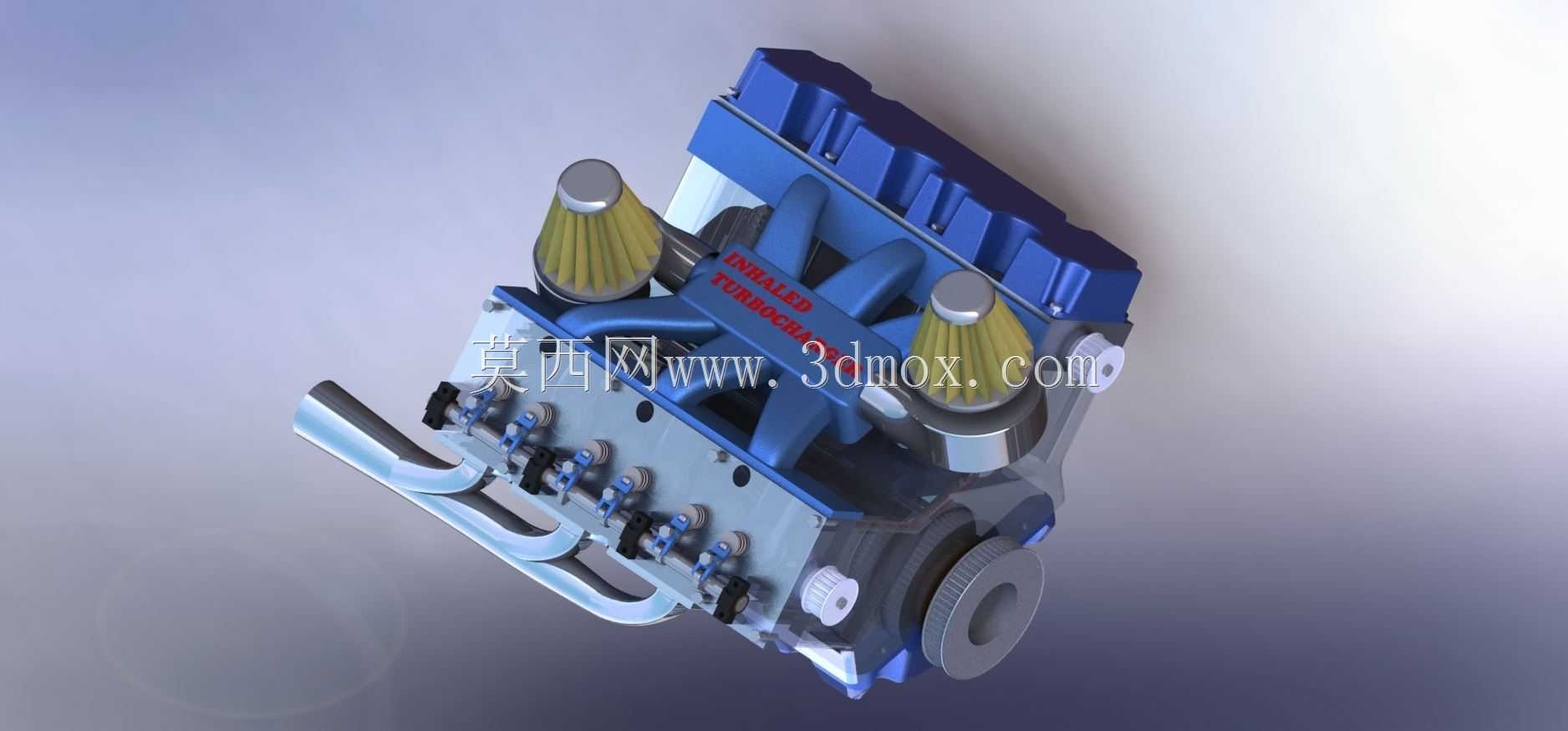

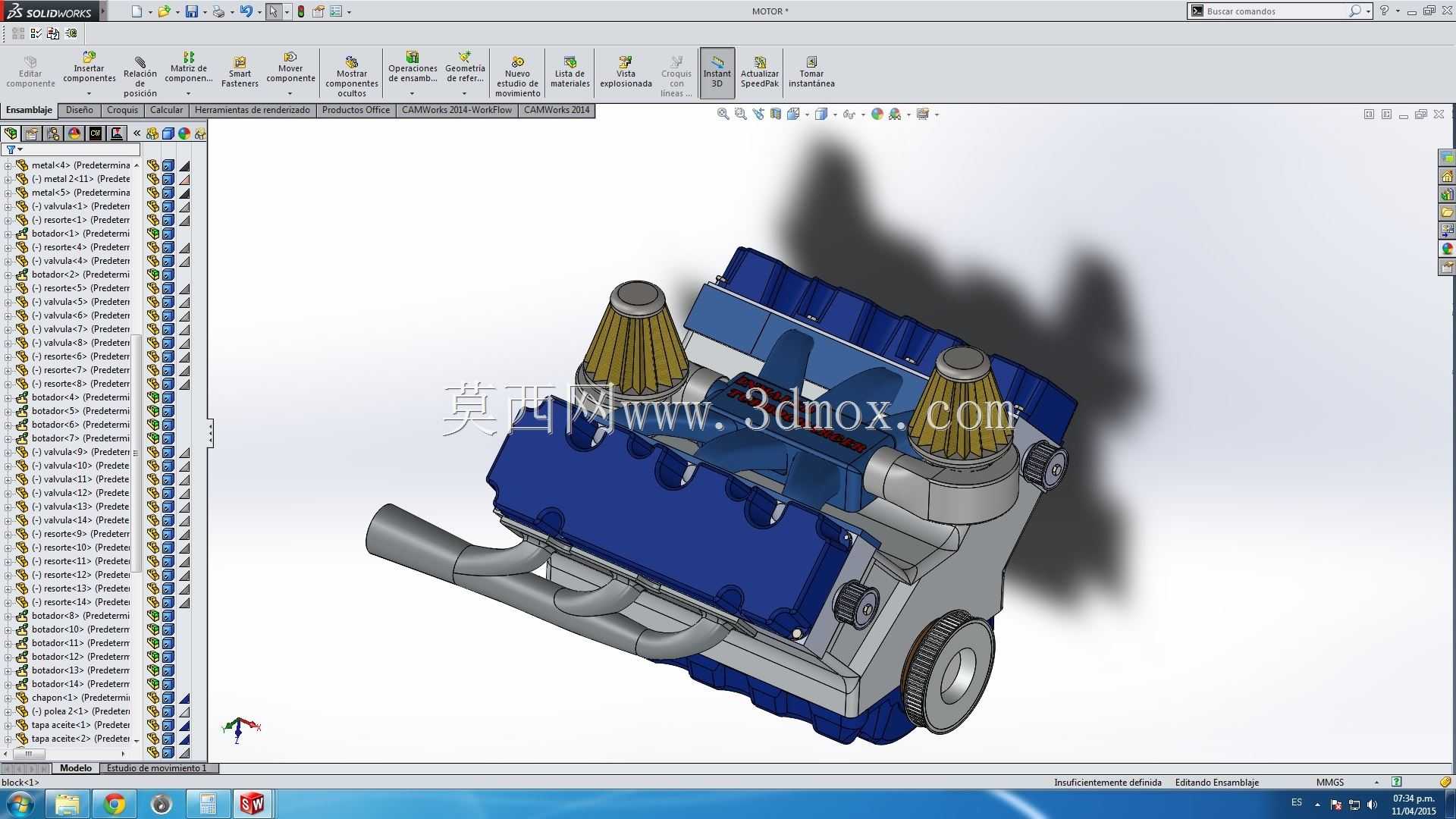

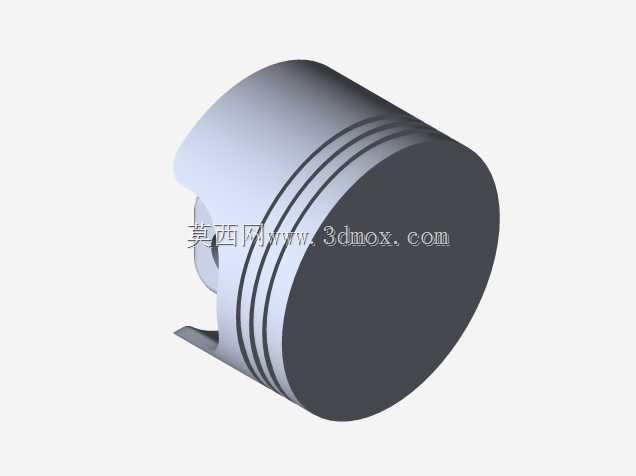

在车用动力配套、小型特种装备动力改装、教学实训教具开发等场景中,V型六缸涡轮增压动力单元始终是兼顾动力输出密度与运转平顺性的核心选型,这类动力装置的三维结构设计需要同时匹配进气效率、部件安装间隙、热管理边界等多维度工程要求,不能仅停留在外观曲面的复刻层面。建模初期需要先梳理整机的布局逻辑,V型夹角的设定直接决定了整机宽度尺寸与两侧缸盖的安装空间,两侧缸体呈对称排布后,曲轴的偏心配重、连杆的运动行程需要先通过草绘约束确定运动边界,避免后续装配出现活塞撞缸、连杆与缸壁干涉的问题。涡轮增压组件的布置是这类结构的设计重点,两侧涡轮增压器的进排气接口需要与缸盖排气道精准对齐,压气机端的进气管道走向需要预留足够的弯折半径,减少进气阻力的同时,还要避开缸盖上方的气门室盖安装位、点火组件的拆装空间,不能出现管线与结构件硬干涉的情况。建模过程中先完成缸体、曲轴连杆活塞组的底层结构搭建,确认曲柄连杆机构的运动行程无卡滞之后,再依次装配缸盖、气门组件、进排气歧管,最后匹配涡轮增压器、冷却管路、附件轮系的结构。整机的安装边界需要结合配套车型的引擎舱空间设定,油底壳的最低点、进气歧管的最高点、增压器的侧向外凸尺寸都需要在建模时同步标注,方便后续整车布置时做安装校核。从功能特性来看,双涡轮的布局能够有效降低六缸机型的涡轮迟滞问题,两侧独立的排气通路能够让涡轮在更低转速下建立起压,兼顾低扭输出与高转功率储备,建模时需要注意涡轮壳体与排气歧管的连接法兰厚度、螺栓孔位的同轴度,这些细节直接影响后续工程出图的加工可行性。缸体侧面的附件安装位,包括发电机、水泵、空调压缩机的固定支架,需要在缸体建模时就预留出凸台与螺栓孔,不能后续临时补面破坏缸体的整体结构强度。油底壳的造型需要结合曲轴的运动轨迹做避让设计,同时保证机油存储量满足润滑系统的循环要求,集滤器的安装位置要处于油底壳的最低储油区,避免车辆倾斜时机泵吸空。这类三维模型的搭建过程,本质是把动力总成的工程逻辑通过参数化特征逐一落地,每一处倒角、每一个安装孔的位置都要符合实际装配的工艺要求,既可以作为结构设计人员的方案参考,也能作为教学场景中讲解内燃机工作原理的直观演示载体,帮助从业者快速理解V型增压动力的结构组成与装配逻辑。
- 上一篇:五齿联动行星齿轮指尖把玩结构
- 下一篇:卡泽内夫形象融合R2D2创意摆件
- 全部评论(0)
- 模板大小: 27.92 MB
- 售价:5金币
- 下载次数: 184
- 系统要求: Rendering,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 发动机
