便携式蓝牙音箱外观结构设计方案

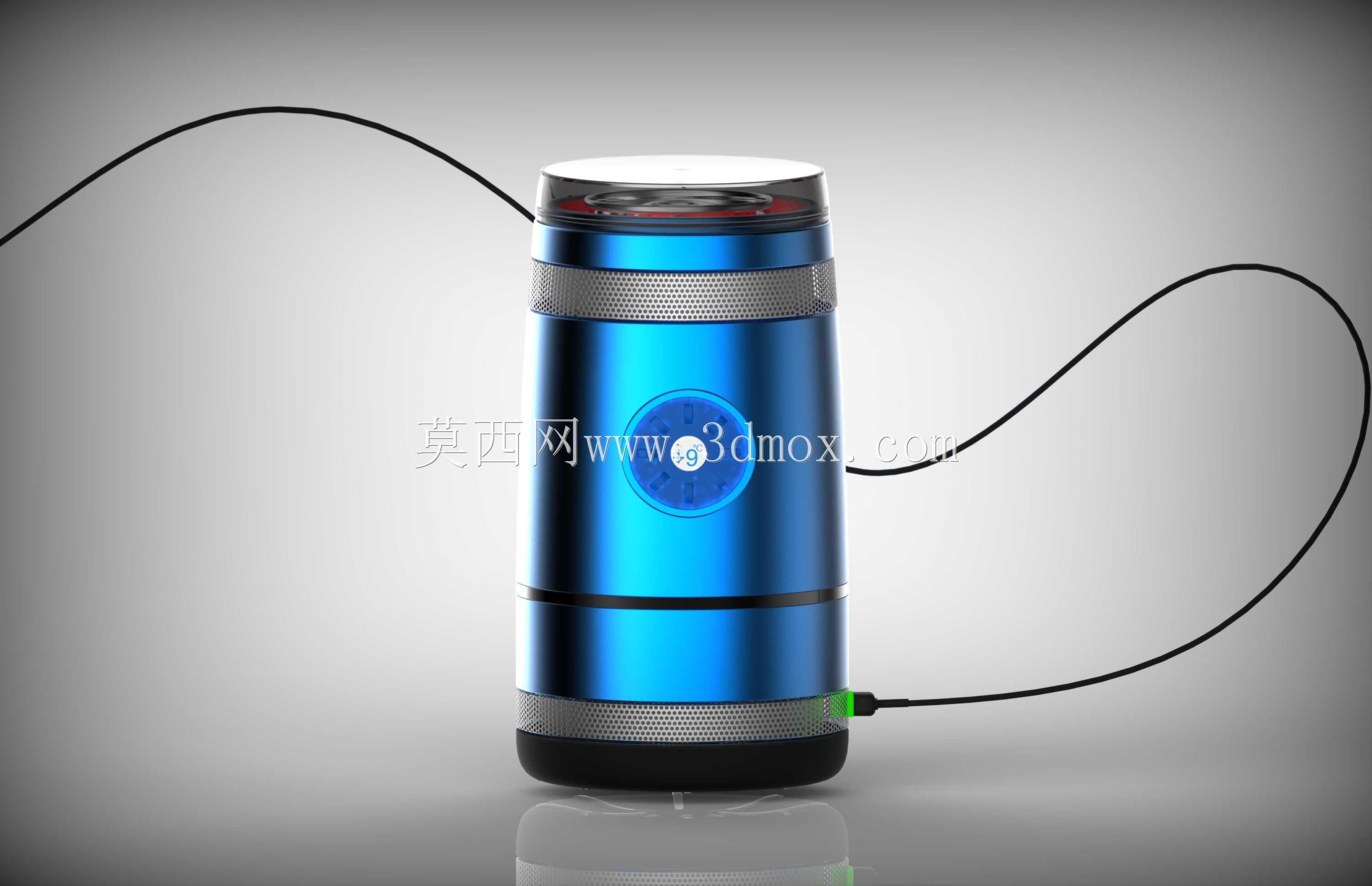

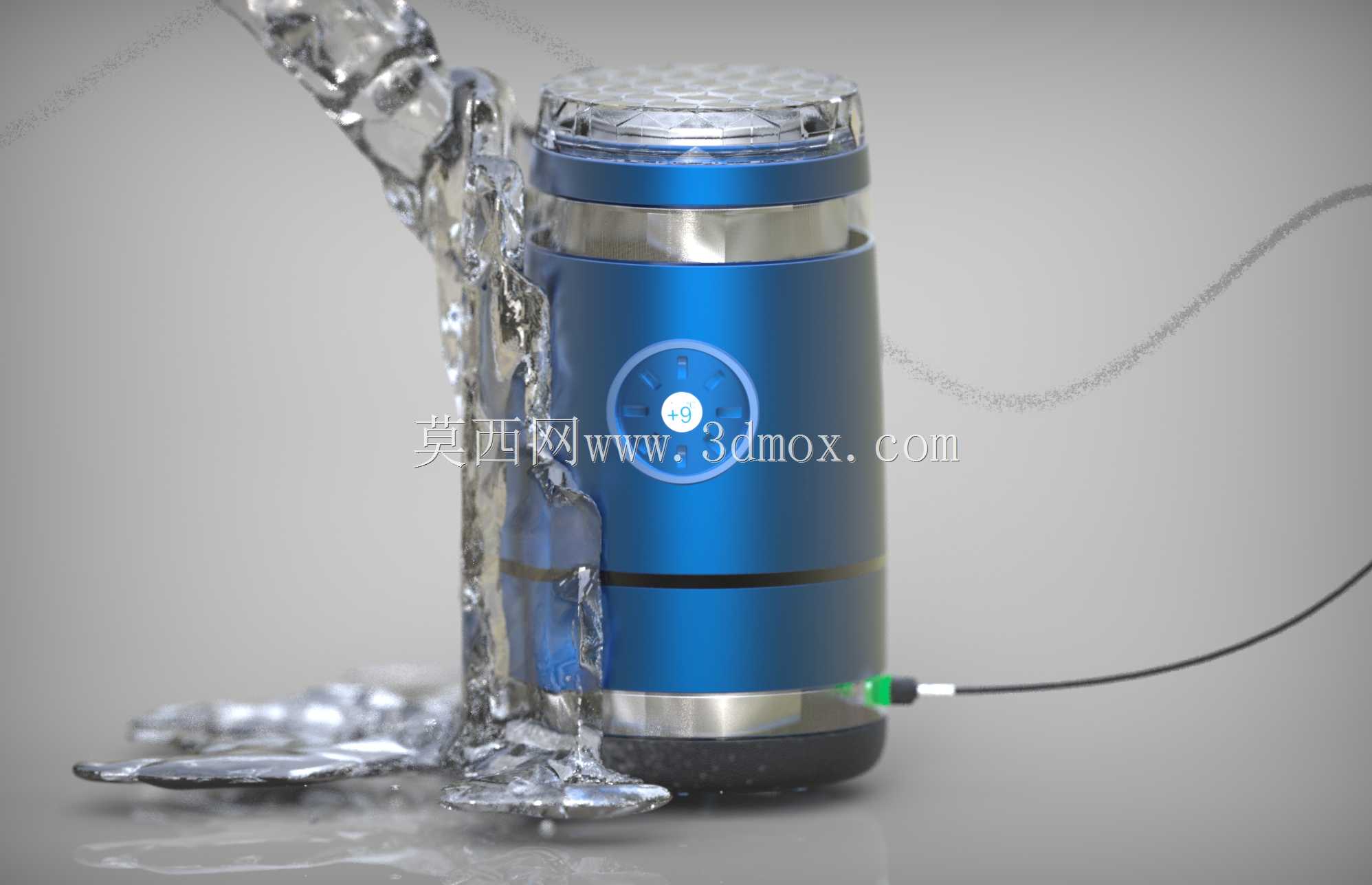

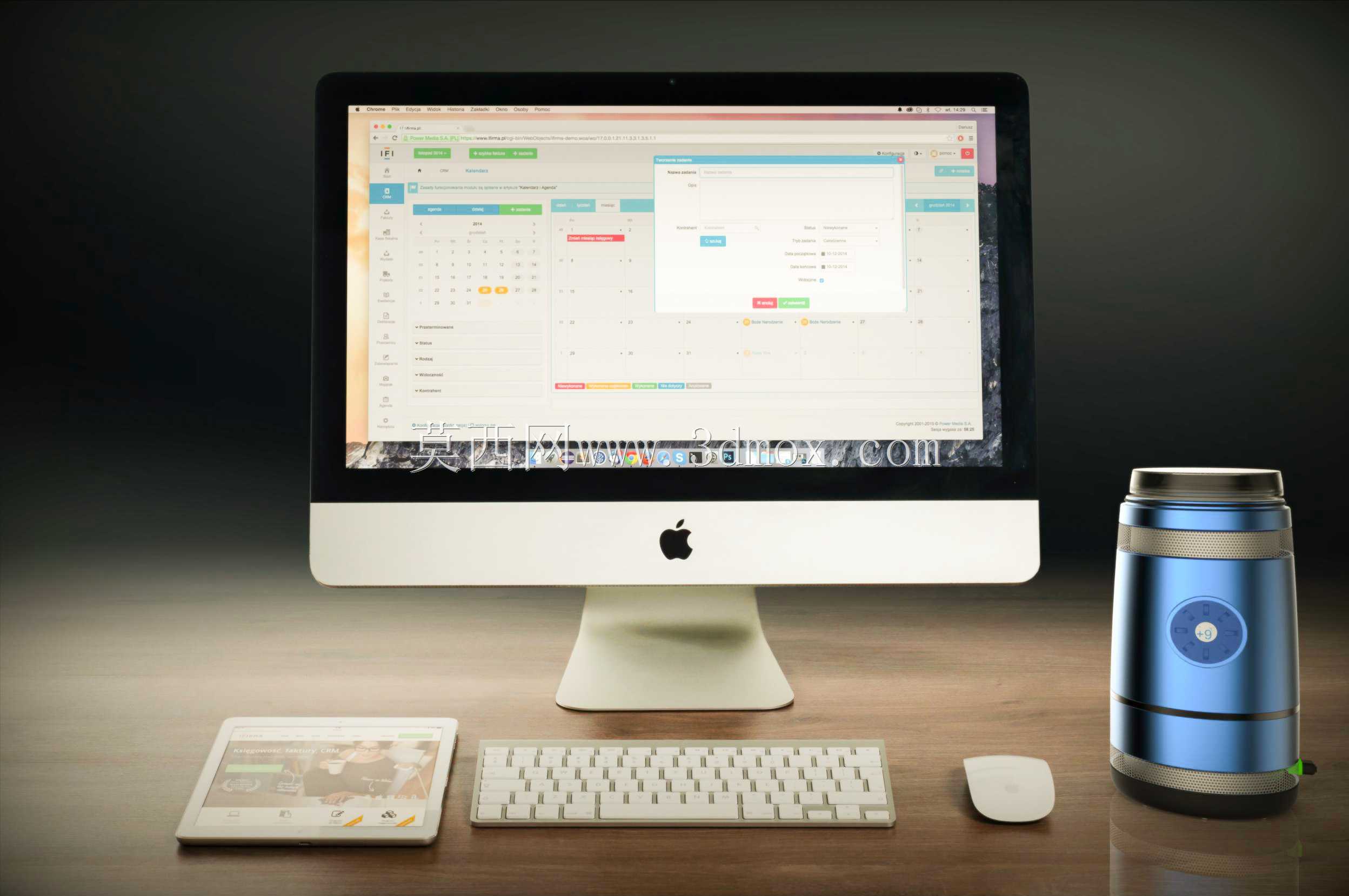

这款便携蓝牙音箱的结构设计，首先围绕户外随身使用的核心场景展开，日常通勤、短途露营、桌面近场听音都是其适配的使用场景，设计之初就优先考虑单手握持的手感边界，整体柱形壳体直径控制在70mm，整机高度165mm，底部做3mm厚度的防滑硅胶垫设计，放置在光滑桌面时不会因为播放低频音效产生滑移，侧边预留的充电接口做了内凹处理，插接充电线时不会额外增加整机径向尺寸，常规水杯位的车载支架也能顺利放置。建模阶段先从整体轮廓入手，先绘制上下两个端面的基准圆，用放样命令拉出主体柱面的微弧收腰曲线，避免直筒造型的生硬感，中间的金属装饰网带单独做曲面拆分，网孔用阵列命令做0.8mm直径的通孔排布，开孔率控制在32%，既保证出声效率，也不会因为开孔过大导致内部结构外露。壳体分件做了三层结构设计，上下两端的ABS注塑件做磨砂喷银处理，中间的主壳体采用铝合金拉伸成型，表面做阳极氧化亮蓝处理，中间的功能按键区域做内凹的圆形触控区，按键边缘做0.3mm的C角倒角，手指触控时不会有硌手感，顶部的操控面板集成了电源、音量加减、蓝牙配对按键，按键做凸起0.5mm的触感设计，盲操作时也能准确分辨按键位置。内部结构预留了40mm全频发声单元的安装位，腔体做密封式设计，内壁预留2mm厚度的吸音棉粘贴空间，底部的被动辐射器做压合固定结构，不需要额外打胶就能保证腔体气密性，电池仓放置在腔体下半部分，配重靠下，放置时稳定性更好。建模过程中先确定各部件的拔模角度，注塑件统一做1.5度的拔模斜度，铝合金壳体的拼接缝控制在0.1mm以内，避免拼接错位影响外观质感，出线位置做圆角过渡，防止线材弯折断裂，所有的卡扣结构都做了0.2mm的装配间隙，方便后期组装时顺利扣合，不会出现卡扣断裂或者装配间隙过大的问题。渲染阶段分别赋予不同部件对应的材质属性，金属壳体的反射率调整到65%，塑料件的粗糙度设置为0.8，硅胶垫的粗糙度设置为0.9，模拟不同材质的真实触感，灯光布置采用双侧柔光打光，突出金属壳体的渐变反光效果，同时把网带的通透质感表现出来，充电接口的绿色胶圈做单独的材质区分，提示充电状态的识别性。
