双电机驱动倒二速变速传动装置

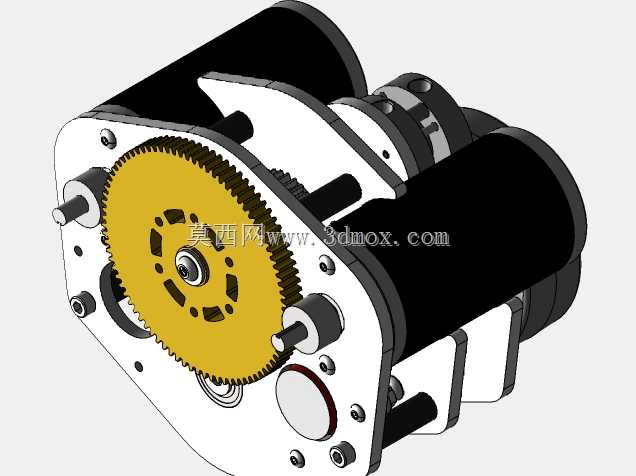

做小型移动作业平台的动力传动选型时，常遇到单电机扭矩覆盖不足、低速大扭矩与高速巡航工况无法兼顾的问题，这套倒二速变速结构正是针对这类场景开发的传动方案，适配小型巡检机器人、轻型电动代步设备、小型作业机具的动力传输需求，能在不提升单电机功率参数的前提下，通过挡位切换覆盖两种速比输出，同时集成倒挡功能，省去额外加装换向机构的空间。从结构设计逻辑来看，整套装置采用双侧CIM电机对称输入的布局，两个电机分别对应不同挡位的动力输入路径，通过换挡机构啮合对应齿轮组实现动力输出，输入轴与输出轴采用平行轴布置，主传动齿轮采用大直径直齿圆柱齿轮，啮合间隙控制在0.02-0.05mm区间，既保证传动效率，也能降低小载荷工况下的传动噪音。箱体采用板式拼接结构，两侧安装板通过定位销与紧固螺栓连接，所有轴系的安装孔位采用一次装夹加工完成，保证同轴度公差在0.01mm以内，避免轴系运转时出现偏磨问题。建模过程中先搭建轴系的骨架模型，确定各输入输出轴的中心距参数，再根据速比要求计算各传动齿轮的模数、齿数与齿宽，优先完成齿轮的参数化建模，校验齿侧间隙与啮合重合度后，再进行箱体安装板、换挡拨叉、轴承安装位的结构设计，所有安装位预留标准轴承的配合公差，电机安装位设计成嵌入式定位结构，保证电机输出轴与传动输入轴的同轴度要求。外形布局上整套装置的安装边界控制紧凑，双侧电机突出箱体的尺寸与齿轮腔的厚度做了匹配优化，输出轴从箱体前端伸出，预留了安装传动轮或联轴器的轴段长度与键槽结构，安装孔位在箱体两侧板上对称布置，可直接适配多数小型移动平台的安装基面，不需要额外设计转接法兰。实际装配验证时，先预装各轴系与齿轮组，手动转动输出轴检查各挡位的啮合顺畅度，确认无卡滞、跳挡问题后再紧固箱体连接螺栓，换挡机构的拨叉行程做了限位设计，避免换挡时出现齿轮打齿问题，整套结构的传动路径短，动力损耗低，双电机输入的设计也能在单电机故障时保留应急动力输出能力，适合对动力冗余有一定要求的小型移动设备使用。
