木制角曲柄传动演示教具结构

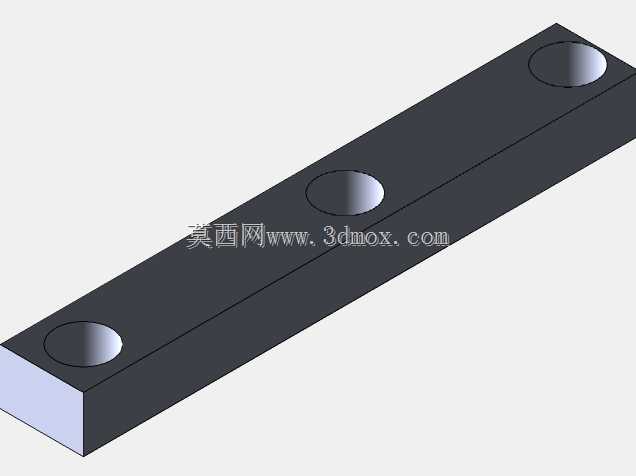

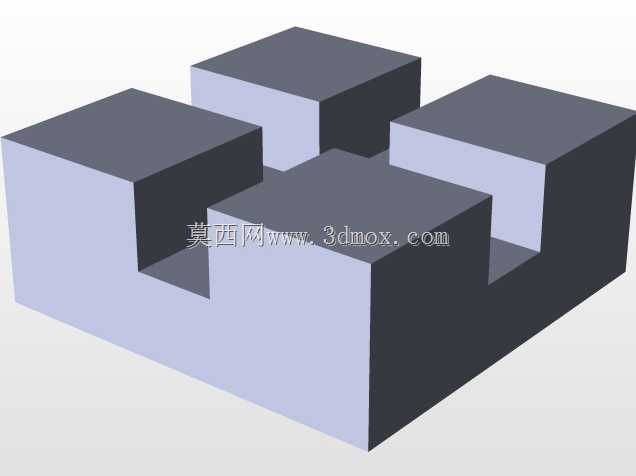

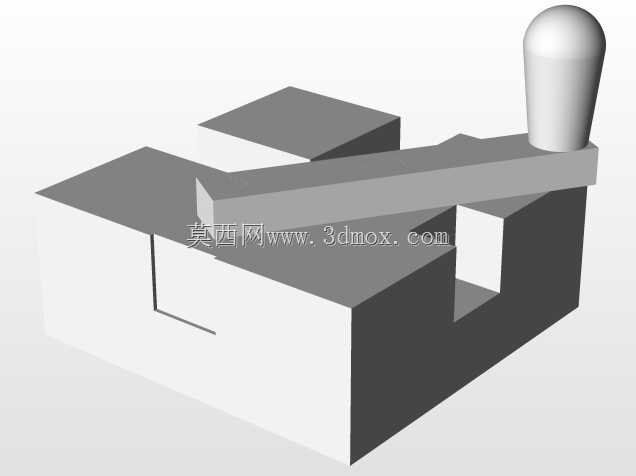

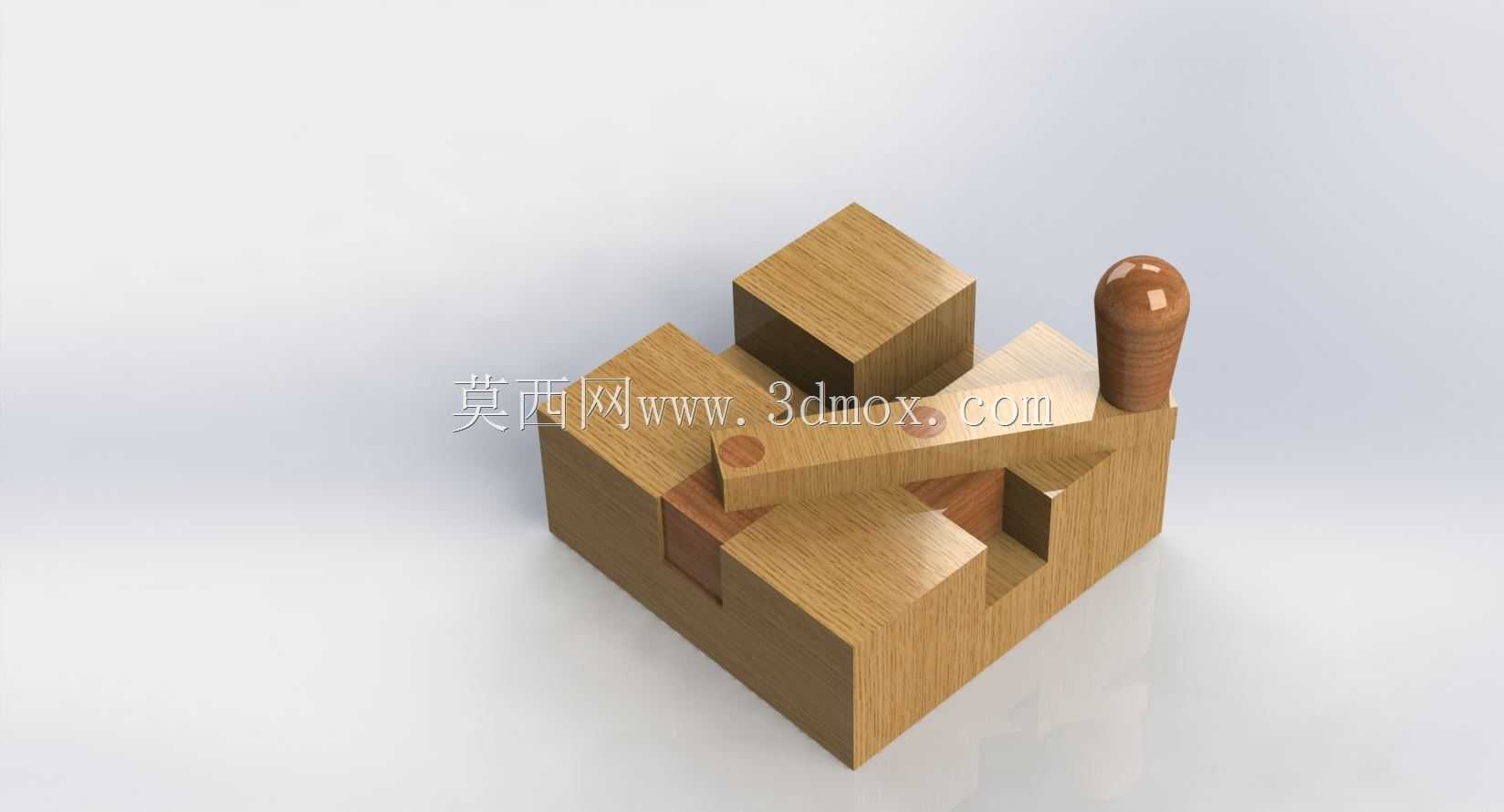

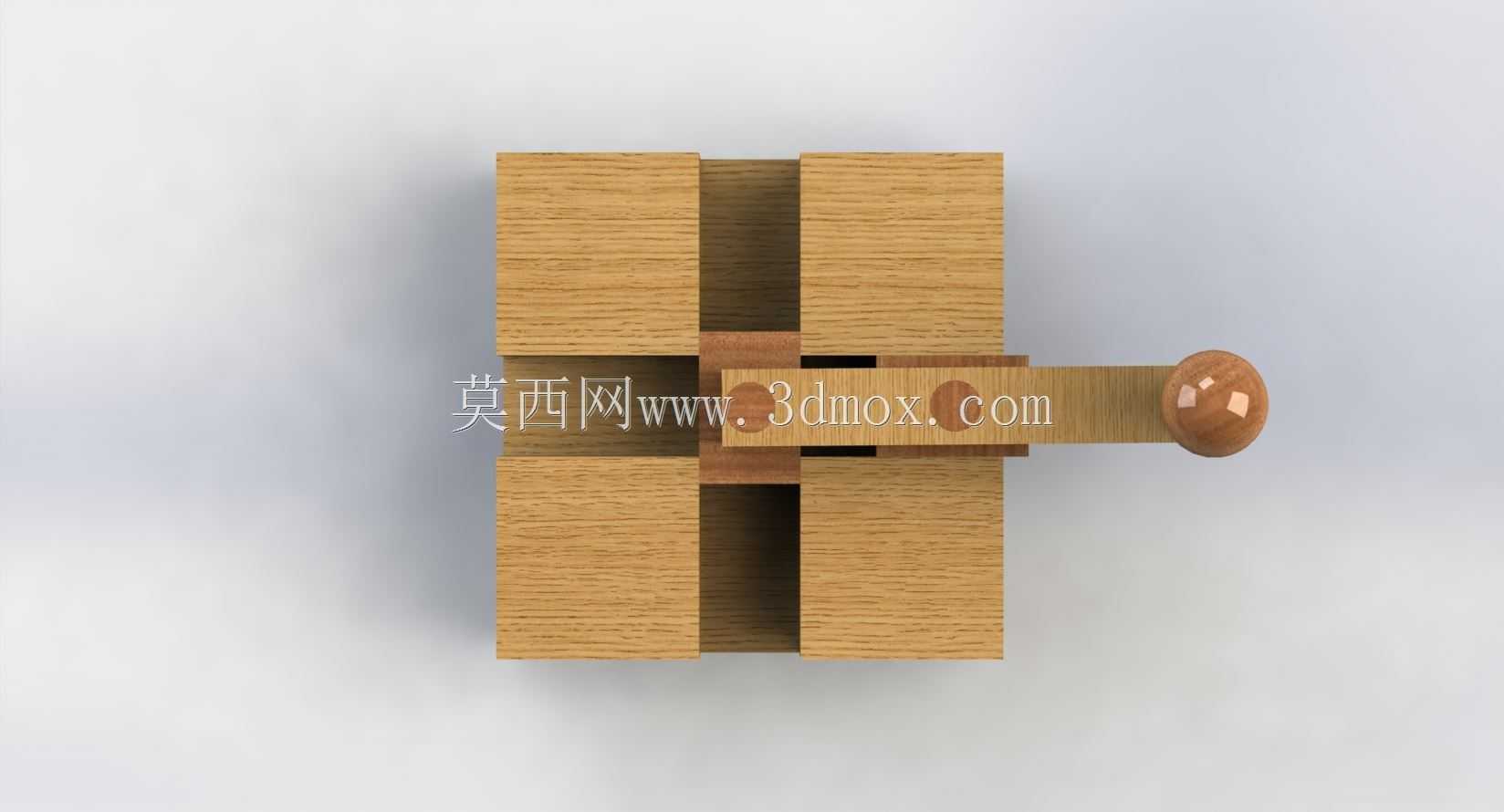

这款木制角曲柄结构常出现在机械原理教学演示场景中，也可作为小型文创机械摆件的核心传动单元，用来直观展示回转运动与直线往复运动的转换逻辑，帮助初学者理解曲柄类机构的运动边界与死点位置特性。从功能特性来看，该结构通过摇臂输入回转动力，带动滑块在基座的导向槽内做定行程直线往复运动，整体采用实木材质加工，各运动副之间预留了合理的配合间隙，无需额外润滑即可实现顺畅的手动操作，没有金属构件的尖锐边角，适合教学场景下的近距离操作演示。设计过程中首先确定曲柄的回转半径，以此推导滑块的最大行程，再根据行程参数规划基座导向槽的长度与安装位置，避免运动过程中构件出现干涉；基座采用方块拼接结构，既可以隐藏内部的运动连接部位，也能保证整体放置的稳定性，摇柄末端做了圆弧过渡处理，提升手动操作的握持舒适度。建模时先绘制基座的基体方块，通过拉伸切除做出导向槽的安装位，再分别绘制曲柄摇臂、滑块、连接销轴的单独零件，装配过程中先添加基座的固定约束，再依次给曲柄添加回转配合、滑块添加直线移动配合，最后添加连接部位的同轴配合，完成装配后进行运动仿真验证，检查全行程内是否存在构件碰撞，调整各零件的倒角与让位尺寸，确保运动过程无卡滞。整体结构的安装边界为正方块基座，占用空间规整，无需额外固定即可放置在水平台面上使用，各零件之间采用销轴连接，拆卸组装便捷，可直观展示曲柄机构的运动传递路径，也可作为非标自动化设备中小型曲柄滑块单元的原理验证参考结构，帮助设计人员快速核对运动参数与构件布局的合理性。
