倍耐力零号高性能运动轮胎带轮毂设计

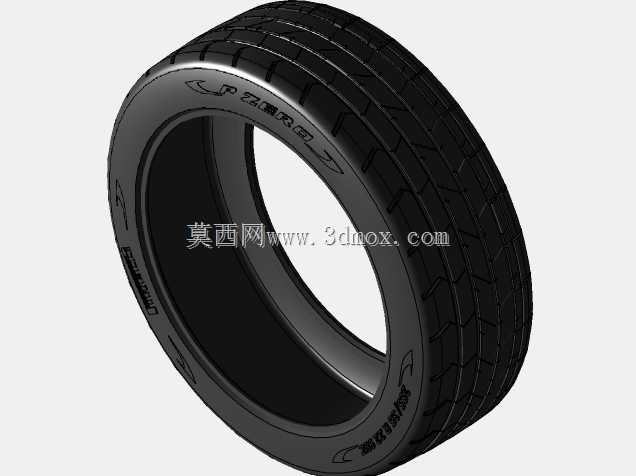

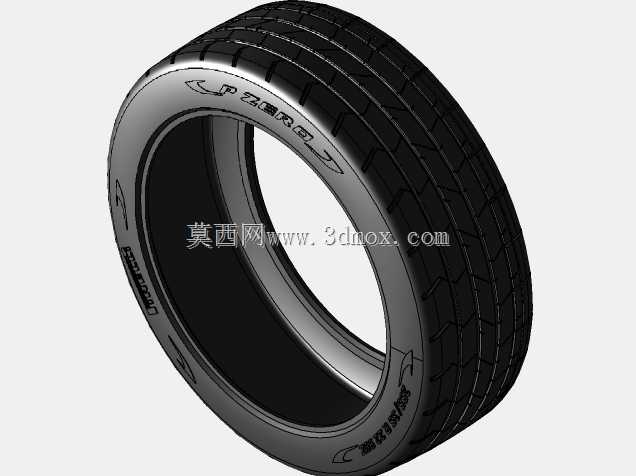

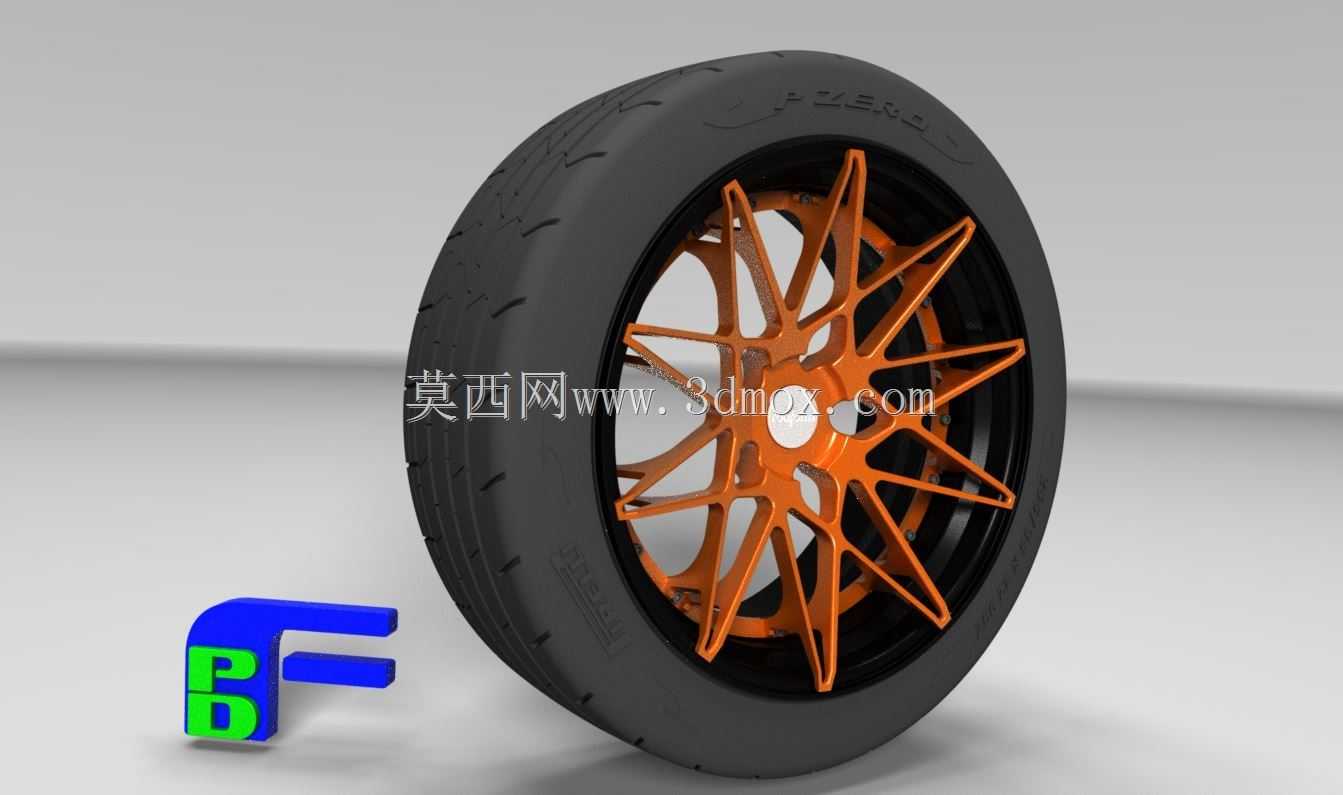

在民用性能车改装与赛事车辆配套领域，轮胎与轮毂的匹配设计直接决定车辆的抓地极限、转向响应与行驶安全性，这套轮组设计针对铺装路面高性能行驶场景开发，可适配大马力运动轿车、赛道日改装车型的行走系统升级需求。轮胎部分采用倍耐力零号系列的运动取向胎面配方设计思路，建模时优先还原真实胎面花纹的排水沟槽与抓地刀槽结构，区别于简易曲面轮胎模型，建模过程中先通过胎面花纹的平面轮廓线投影，结合胎体的回转曲面做包覆切割，逐一还原主排水槽的倾斜角度、横向花纹块的倒角结构，以及胎壁的标识浮雕细节，确保胎面与地面接触区域的花纹形态完全符合真实轮胎的接地特性，能够为后续的整车动力学仿真提供准确的轮胎外形参考。配套的多辐式运动轮毂采用镂空辐条设计，建模时先确定轮毂的安装节圆直径、中心孔尺寸与偏距参数，这些安装边界直接决定轮组能否适配车辆的转向节、刹车卡钳空间，辐条采用交错式放射结构，在保证辐条结构强度的前提下尽可能降低轮组转动惯量，建模时通过单根辐条的曲面放样后做圆周阵列，再对辐条与轮辋、中心安装盘的衔接位置做圆角过渡处理，避免应力集中的结构设计。实际建模过程中，先完成轮胎与轮毂的独立零件建模，再按照装配关系完成同轴配合，确保轮胎胎圈与轮毂轮辋的贴合位置完全匹配，还原真实轮组的装配状态。这类轮组模型可用于汽车改装方案的效果展示、整车装配的干涉检查，也能作为行走系统结构教学的参考案例，帮助设计人员理解高性能轮组的结构设计逻辑，在做整车总布置时，可直接调用该模型核对轮拱间隙、转向最大角度下的轮胎与翼子板、悬挂部件的干涉情况，减少实车验证阶段的匹配问题。胎面花纹的建模过程中，特意区分了花纹块的刚性差异，不同位置的花纹块厚度与接地面积都按照真实运动轮胎的设计逻辑做了区分，避免了简易模型中花纹仅做外观装饰的问题，能够更真实地反映轮胎在不同侧倾角度下的接地形态。轮毂的辐条背面也做了相应的减重槽设计，在模型中还原了真实轮毂的工艺结构，而非仅做外观面的建模，确保模型的结构完整性。
