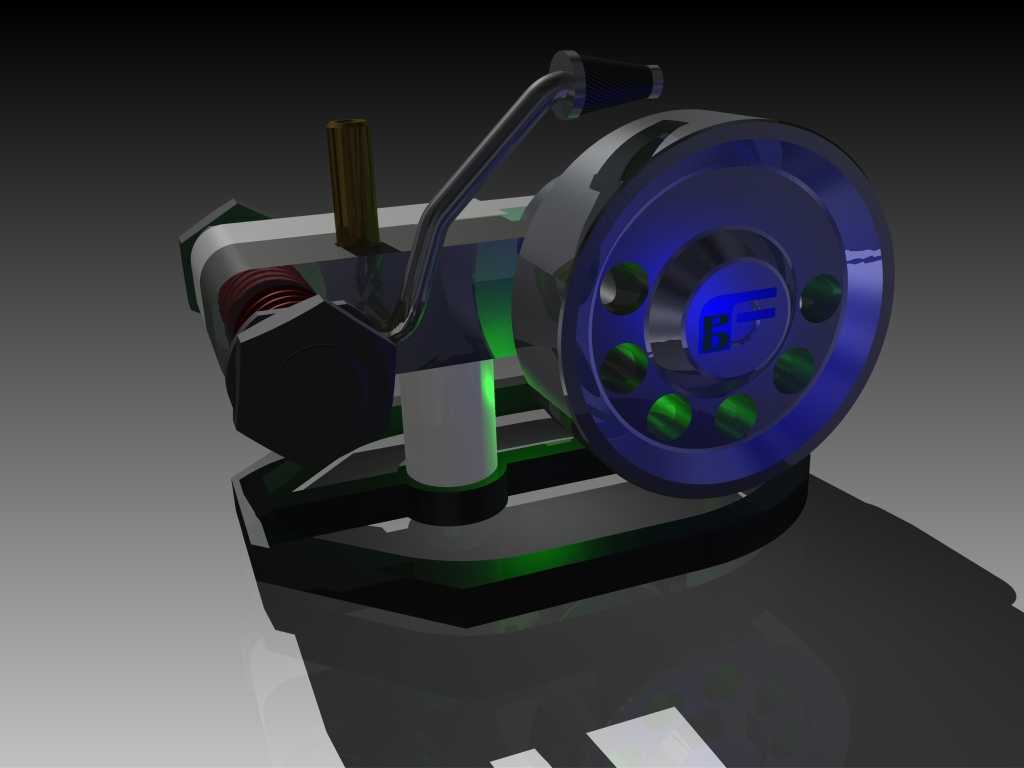

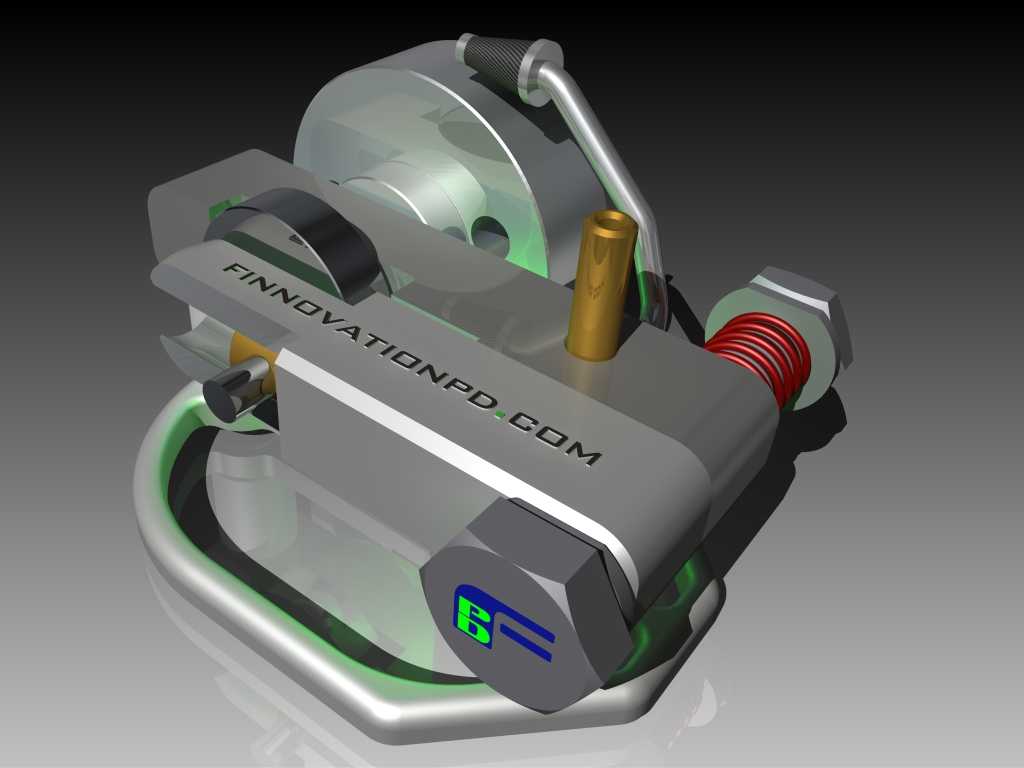

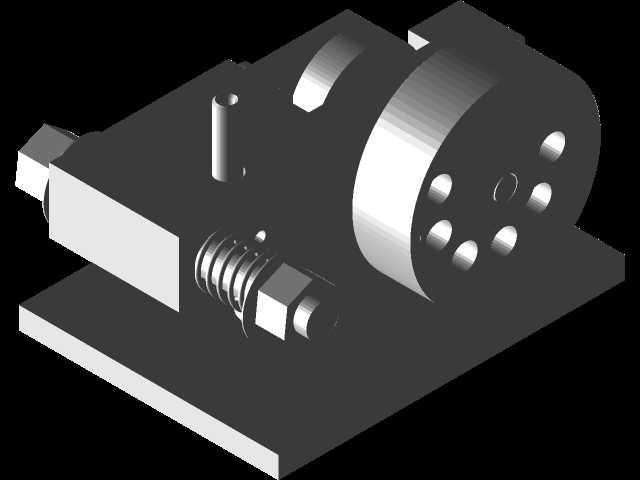

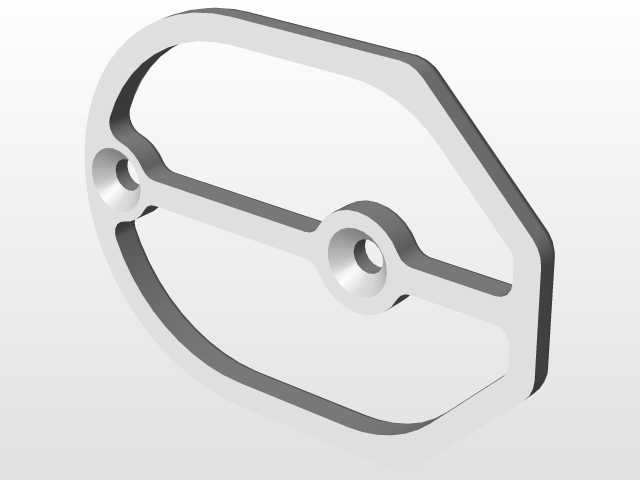

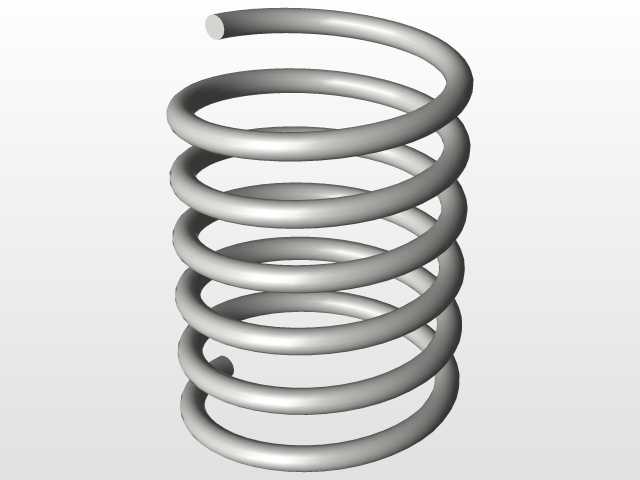

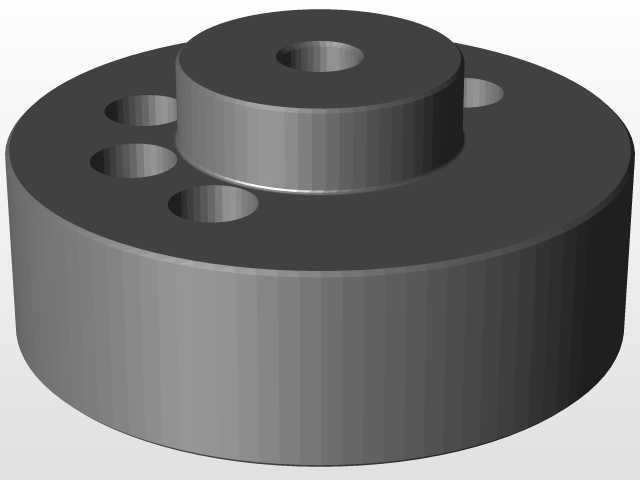

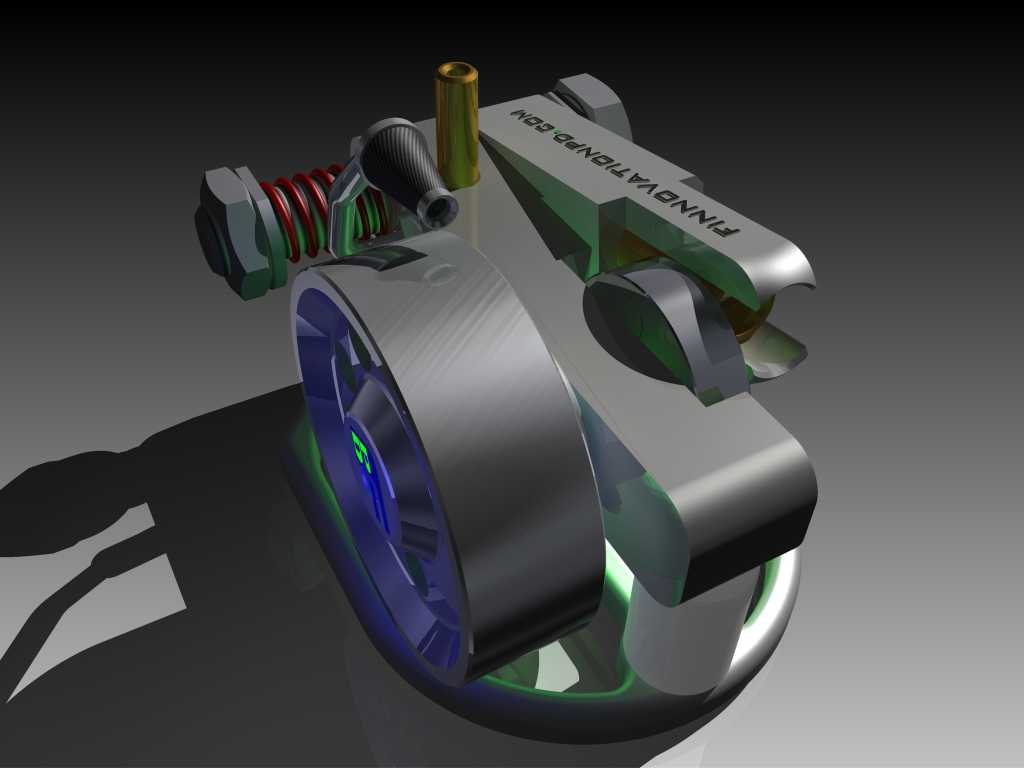

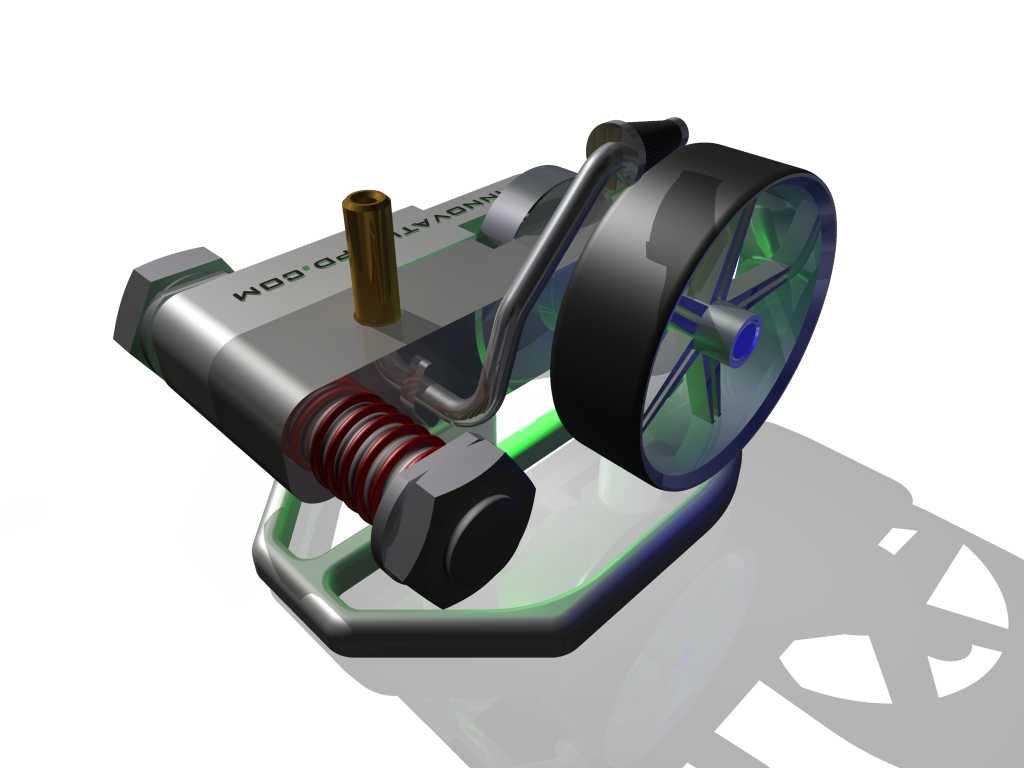

该装置最初源自机械加工实训场景的实操项目,后续完成三维结构转化与细节优化,实际采用压缩空气作为动力介质运行,可用于机械原理教学、小型动力结构验证等场景。从结构布局来看,装置采用单轮辐条式飞轮作为动力输出与惯性储能部件,飞轮轮缘做防滑纹理处理,辐条采用五辐对称结构,既保证转动惯量满足动力循环需求,又控制整体重量避免启动负载过大。动力转换部分集成气缸、活塞与曲柄连杆机构,气缸端外露的六角端盖可方便拆解维护,红色复位弹簧为活塞回程提供复位力,手动操纵杆设置防滑橡胶握套,可手动控制进气通断与初始启动助力。底座采用一体化弧形支撑结构,底部做平整安装面设计,可直接固定在实训台架或桌面,无需额外定制安装支架,整体安装边界紧凑,占用台面空间不足0.1平方米,适合教学场景的小空间摆放。设计过程中优先考虑结构的可视性,所有运动部件均未做全封闭遮挡,可直观观察活塞往复运动、曲柄旋转、飞轮转动的完整动力传递过程,方便学习者理解蒸汽机的核心工作逻辑。飞轮与支架的连接采用标准轴承配合,降低转动过程中的摩擦损耗,提升动力转换效率;进气接口预留标准快插接头安装位,可直接连接常规实训用压缩空气管路,无需额外转换接头。装置的操纵杆设置限位结构,避免操作过程中行程过大导致机构卡滞,各运动副的配合间隙经过反复调整,既保证运动顺畅无卡顿,又不会因间隙过大产生晃动与异响。在加工适配性上,除标准紧固件、轴承、弹簧等外购件外,其余结构件均可通过普通车削、铣削加工完成,适合作为金工实训的综合加工项目,学习者可从毛坯加工开始,完成整套装置的制作、装配与调试,完整掌握机械加工、装配公差配合、动力机构调试的相关技能。装置的飞轮配重经过动平衡校核,高速转动时不会产生明显振动,底座的重量经过优化,运行过程中无需额外压紧即可保持稳定,不会出现移位或跳动问题。
- 全部评论(0)
- 模板大小: 26.82 MB
- 售价:5金币
- 下载次数: 51
- 系统要求: STL,Autodesk Inventor,Rendering,Other,Autodesk Inventor,Autodesk Inven
- 软件分类: 通用机械零部件
