乐高71709积木拼接连接件结构

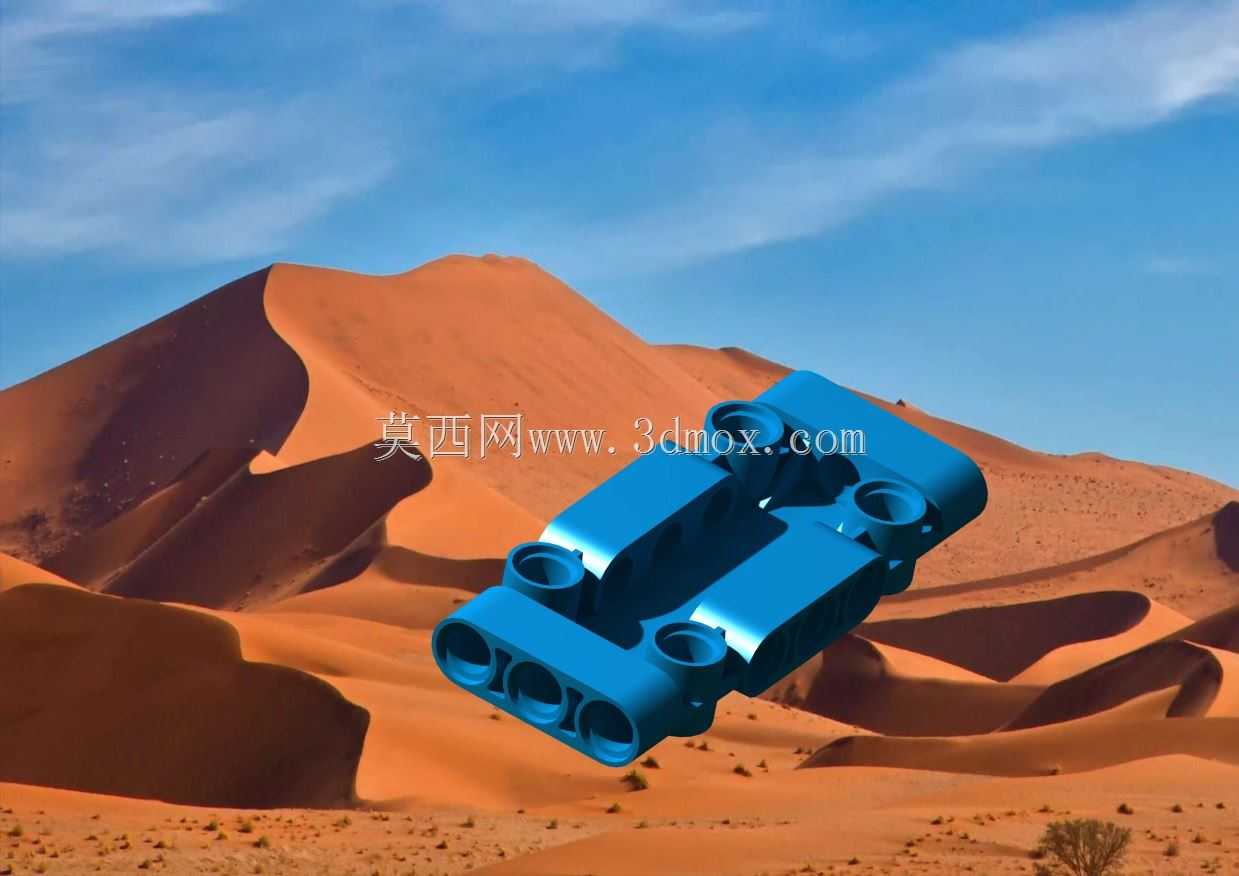

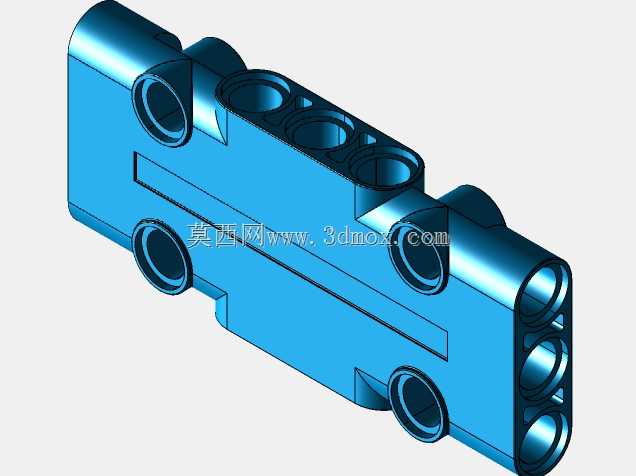

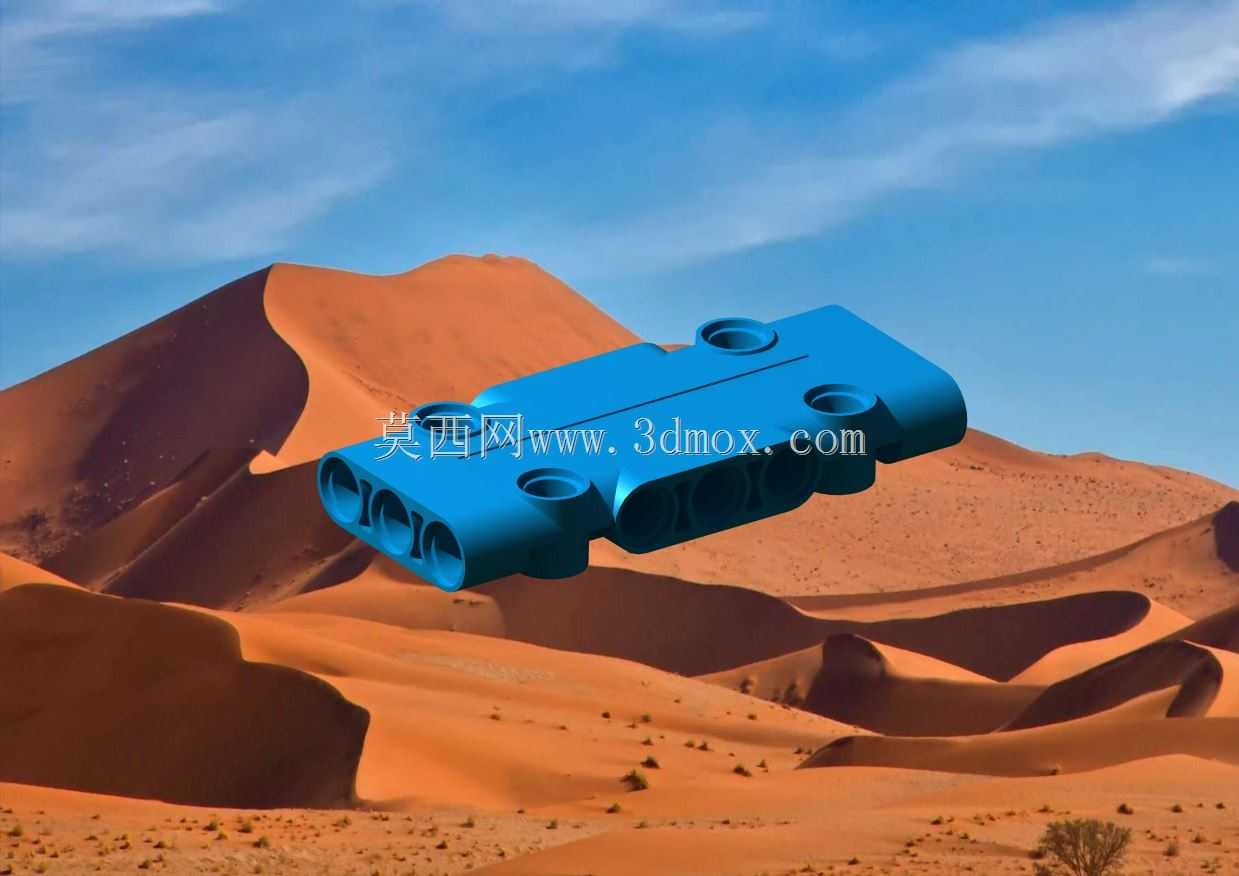

这类积木连接件是拼插类玩具的核心组成部件，日常应用覆盖儿童益智拼搭、创客教育结构搭建、工业原型快速验证等多个场景，在创客教育场景中，这类标准化连接件可配合各类结构件快速搭建设备原理样机，验证传动、支撑结构的可行性，无需额外加工定制零件，大幅缩短原型验证周期。从功能特性来看，该零件属于多接口拼接构件，主体为长条形块状结构，侧面分布有多个轴孔接口，顶面设置有标准凸点接口，可同时兼容轴类零件插接与块状积木叠搭两种连接方式，不同方向的接口可实现多维度的结构拓展，满足搭建过程中横向延伸、纵向叠高、垂直转向等多种连接需求，连接后具备足够的卡合紧密度，常规拼搭受力下不会出现松脱错位，同时又可徒手拆卸实现重复利用。设计这类零件时，首先要明确各接口的尺寸公差，凸点与孔位的配合间隙需控制在合理范围，既要保证插拔顺畅，又要避免间隙过大导致连接松动，主体结构的壁厚设计要兼顾结构强度与材料用量，壁厚过薄会导致零件受力易断裂，壁厚过厚则会增加成型周期与材料成本，同时要在转角位置设置合理的圆角过渡，避免应力集中导致零件在反复插拔过程中出现开裂，还要考虑注塑成型的工艺性，避免出现壁厚突变、倒扣结构无法脱模等问题。建模过程中，首先绘制主体的基础拉伸轮廓，确定整体的长宽高安装边界，再依次切除侧面的轴孔结构，轴孔的深度与直径需匹配对应轴类零件的尺寸，保证插接深度足够提供稳定的连接力，之后拉伸顶面的凸点结构，凸点的外径与高度需符合通用积木的拼接标准，保证与其他品牌同规格积木的兼容性，最后对所有锐边进行倒圆角处理，完成基础特征后检查各特征的拔模角度，确保零件可顺利从注塑模具中脱出，再对整体结构进行干涉检查，确认各接口位置与其他零件拼接时不会出现结构冲突。
