日式传统武士刀卡塔纳结构设计

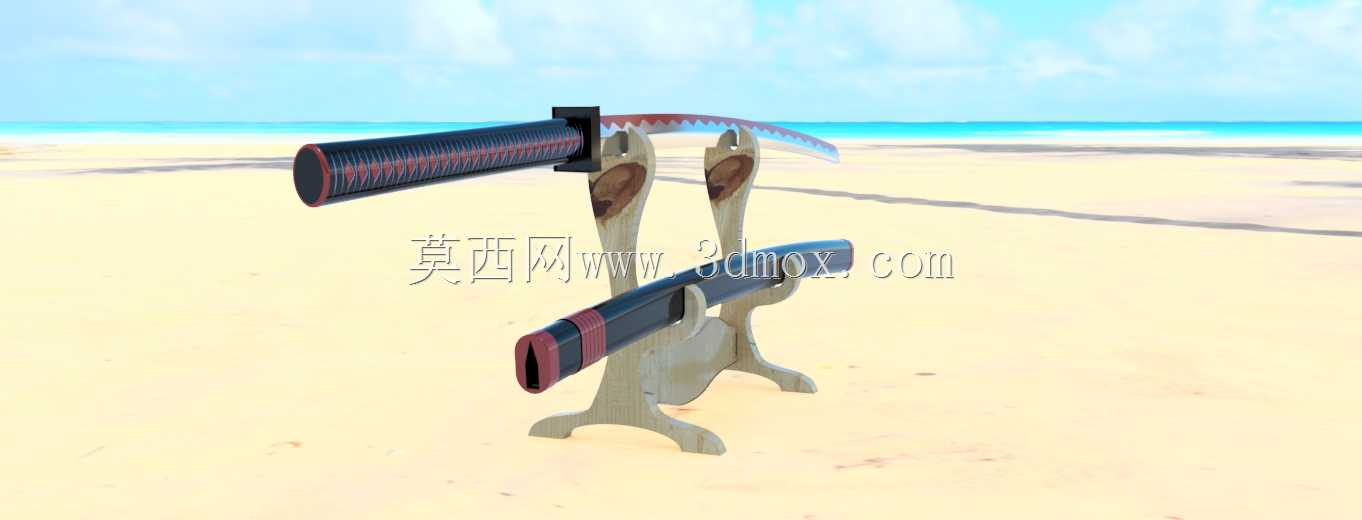

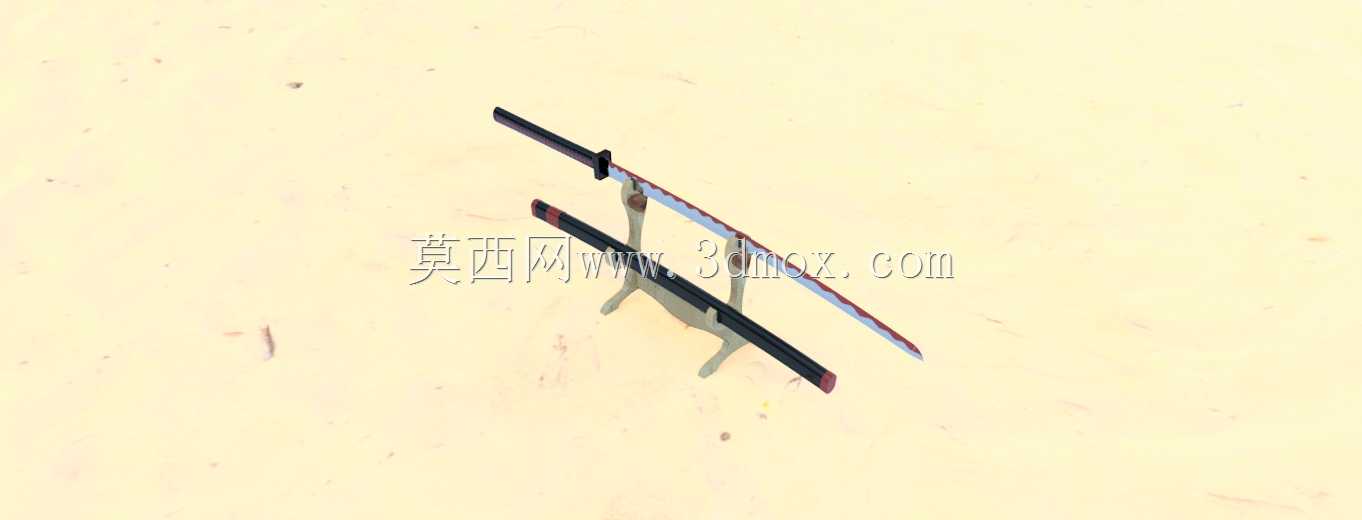

在冷兵器复刻、影视道具制作、文创展品开发的场景中，日式武士刀的三维结构建模是还原器物细节的核心环节，这类模型既可以用于博物馆展陈的数字孪生展示，也能为工艺礼品的开模生产提供精准的结构参考，还能作为刀剑文化研究的可视化载体。从实际用途来看，该模型完整还原了卡塔纳刀的装配逻辑，刀身的弧度、刀柄的缠绳结构、刀鞘的贴合间隙都严格遵循传统武士刀的形制规范，可直接用于3D打印制作等比例展示样件，也能导入渲染软件生成高精度的展示素材，适配文创产品开发、影视道具预演、传统工艺数字化留存等多场景需求。

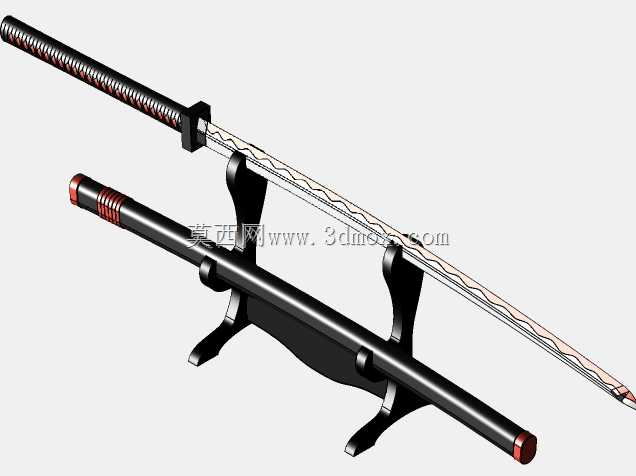

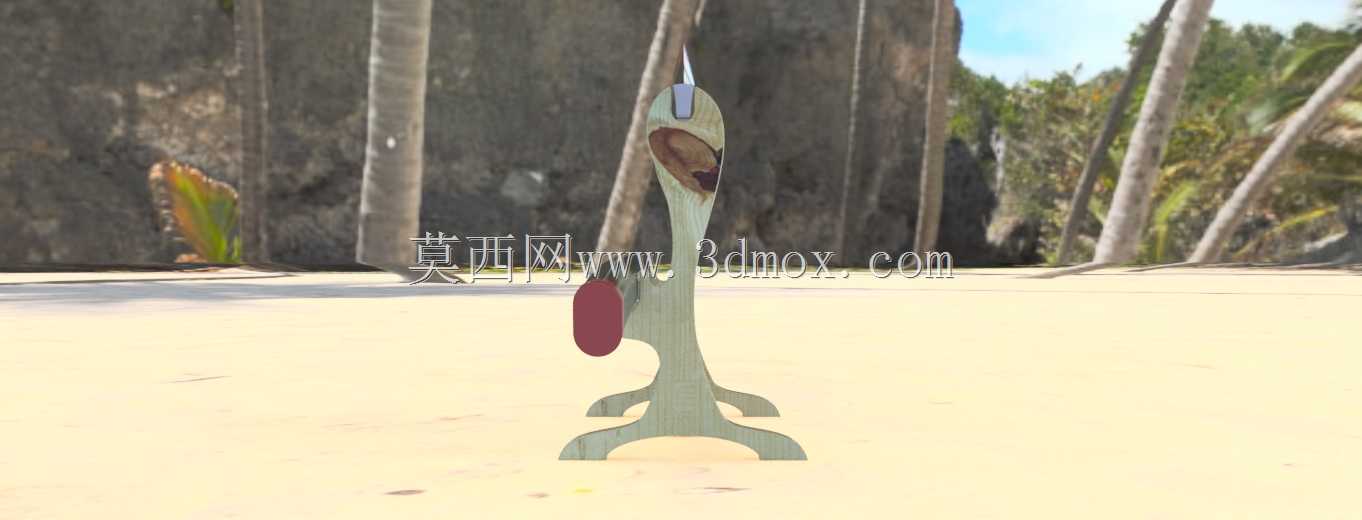

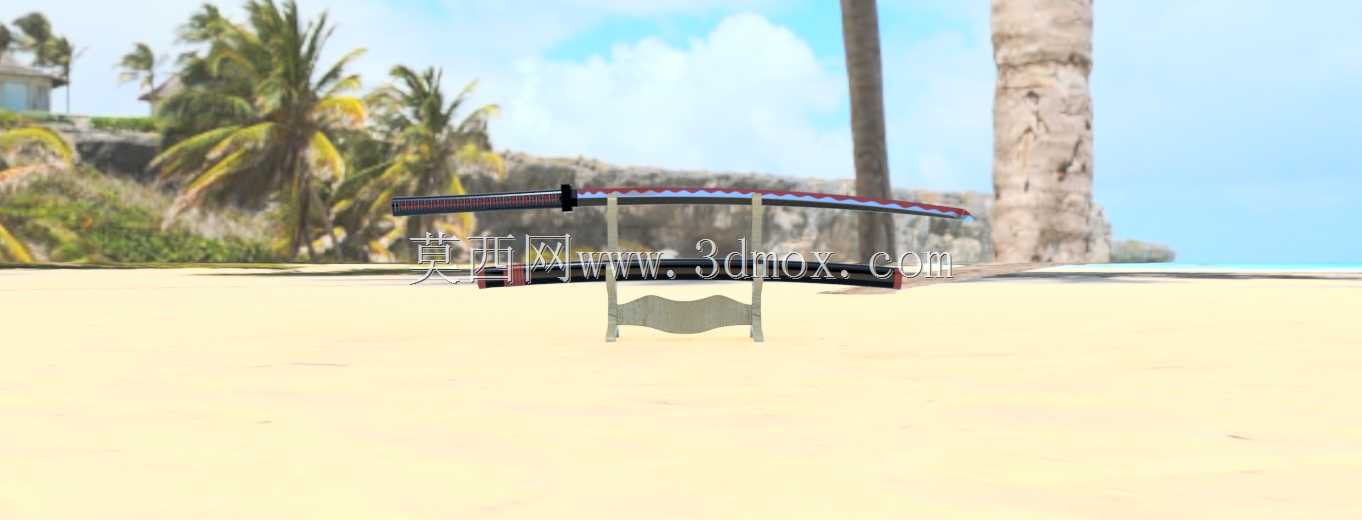

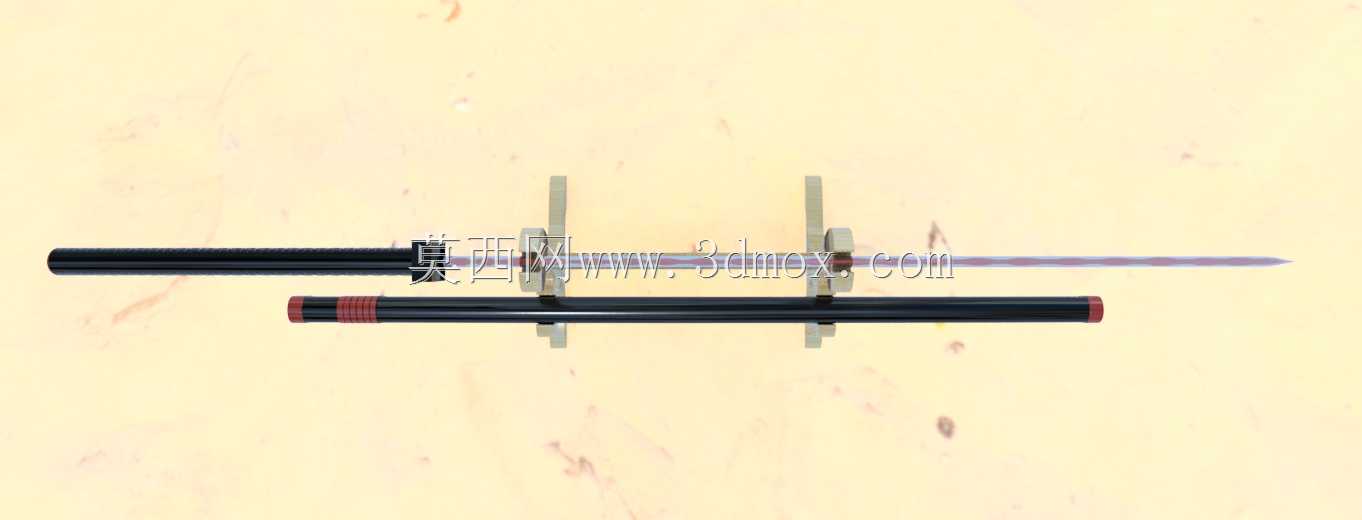

设计过程中首先要把控整体的比例关系，传统卡塔纳刀身长度与刀柄长度遵循固定的握持比例，刀身的弯曲弧度从刀镡位置向刀尖逐步收窄，建模时需要先绘制刀身的中心曲率曲线，以该曲线为基准扫掠出刀身的基础实体，再单独处理刀刃的开锋斜面，保证刃口的角度从刀根到刀尖均匀过渡，避免出现曲率突变的问题。刀柄部分需要还原缠绳的凹凸纹理，建模时先做出柄木的基础圆柱结构，再通过螺旋阵列的方式生成缠绳的凸起结构，每一圈缠绳的间距保持一致，同时预留出目贯的安装位置，保证装饰件与柄体的贴合面完全匹配。刀鞘部分要重点控制内腔与刀身的配合间隙，鞘口的铜箍位置需要单独做加厚处理，建模时先抽壳出刀鞘的基础壳体，再在鞘口位置做环形凸台，匹配刀镡的贴合面，保证刀身入鞘后不会出现晃动。配套的刀架结构采用对称式支撑设计，两个支撑臂的弧度需要与刀鞘的外轮廓完全贴合，建模时先提取刀鞘对应位置的截面曲线，以此为基础拉伸生成支撑臂的实体，再做底部的支撑脚结构，保证刀架放置时的重心稳定，不会出现侧翻问题。

建模步骤上，首先在草绘环境绘制刀身的中心曲率引导线，标注好各段的曲率半径与整体长度参数，通过扫掠命令生成刀身基础实体后，用拉伸切除做出刀刃的斜面，再对刃口位置做圆角处理还原真实开锋的钝化效果。刀柄部分先绘制柄木的截面轮廓，沿引导线扫掠后，通过螺旋线命令生成缠绳的路径，扫描出缠绳的实体后与柄木做布尔合并，再单独制作目贯、刀镡等装饰零件，通过配合关系装配到对应位置。刀鞘部分以刀身的外轮廓为参考做等距偏移，抽壳生成内腔结构后，单独制作鞘口、鞘尾的金属装饰件，保证各零件的装配面无干涉。刀架部分先确定整体的支撑高度，绘制支撑臂的轮廓曲线后拉伸生成实体，对支撑面做贴合刀鞘的曲面处理，最后对所有零件做外观面的倒角处理，避免出现尖锐棱角。整个建模过程需要反复校验各零件的配合间隙，刀身与刀鞘的单边间隙控制在0.2mm左右，既保证插拔顺畅，又不会出现旷量，刀柄与刀身的连接位置需要做定位结构，保证装配后刀身不会出现转动偏移。
