工业管路用不锈钢冲压弯头结构设计

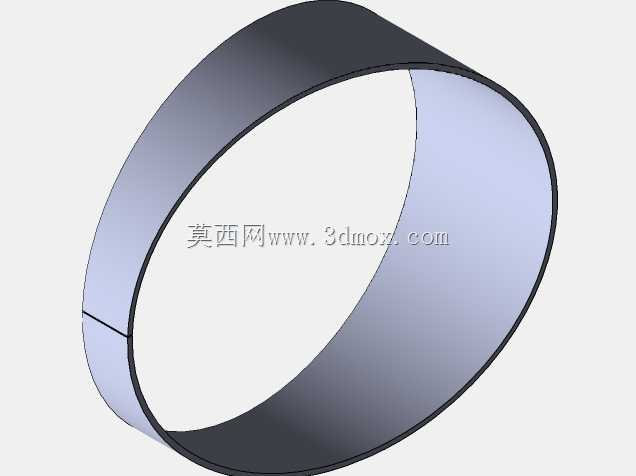

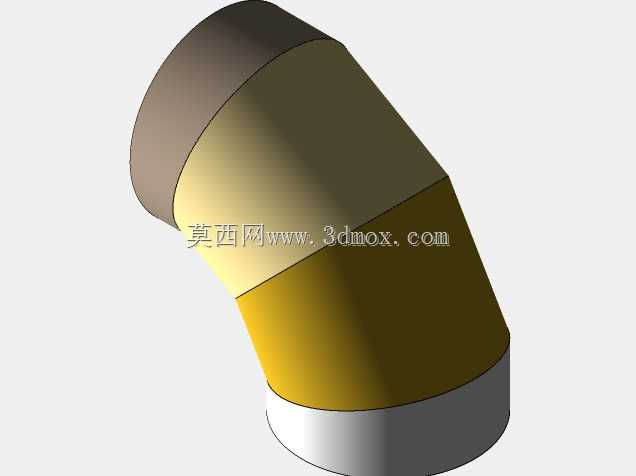

在化工流体输送、市政给排水、食品级洁净管路、暖通循环系统的现场布管作业中，管路走向调整是无法避开的设计环节，不锈钢弯头正是承担管路转向连接的核心承压配件，相比铸铁弯头、塑料弯头，不锈钢材质的弯头在耐腐蚀性能、承压能力、温度适应区间上有明显优势，尤其适合有卫生等级要求的食品加工管路、有腐蚀介质输送需求的化工管线，以及长期承压的建筑消防供水回路。做这类弯头的三维建模时，首先要明确安装边界的约束：常规同口径对接的弯头，两端的连接端面要和同规格管材的外径、壁厚参数完全匹配，转弯处的曲率半径不能随意设定，曲率过小会加大管路内部的流体阻力，造成输送过程的压损升高，曲率过大则会占用过多安装空间，不利于紧凑布管的场景需求。建模初期先在基准面上绘制弯头的中心走向轨迹，也就是对应转弯角度的圆弧中心线，要提前核算好两端直边段的长度，这部分直边是后续焊接、卡压连接的操作空间，留量不足会导致现场安装时无法完成密封作业。之后以中心线为扫描路径，绘制对应管材规格的环形截面，这里要注意壁厚的均匀性，弯头转弯处的外侧壁厚在实际冲压工艺中会略有减薄，建模时要预留出工艺余量，避免后续出工程图时标注的壁厚不满足承压要求。完成基础实体后，要对两端的连接端面做倒角处理，去除锐边，既方便现场对接时的管材对位，也能避免焊接作业时出现应力集中的缺口。这类弯头的外形没有多余的冗余结构，整体为光滑的圆弧过渡，外表面没有突兀的凸起，既可以降低管路输送时的流体紊流，也能减少外部积尘，适合洁净车间的管路布设。建模完成后要做装配干涉检查，把两端对接的标准管材装配到模型上，确认连接面完全贴合，转弯处的空间占位不会和周边的管路支架、其他管线产生碰撞，同时核算弯头的通径截面，确保整个转弯段的通径和连接管材一致，不会出现通径缩径影响输送流量的问题。实际选型时，这类不锈钢弯头还要匹配管路的工作压力等级，不同壁厚的弯头对应不同的承压上限，建模时的壁厚参数要和选用的管材系列完全对应，避免出现配件和管材参数不匹配导致的安装失败。
