喜力品牌啤酒瓶盖精细三维造型设计

日常做快消品包装配套五金件建模时，这类皇冠型啤酒瓶盖是很典型的冲压类密封配件，主要应用在瓶装啤酒、碳酸汽水这类带内压的饮品封装场景，核心作用是靠边缘的齿形结构咬合瓶口锁口环，配合内侧的密封垫片实现瓶内压力保持、内容物防漏与隔绝外界污染，常规适配标准29mm口径玻璃啤酒瓶，安装时靠压盖机的模具向下施压，让21个锯齿均匀向内弯折卡紧瓶口的锁合凸缘，建模时需要严格控制齿形的弯折角度与排布间距，避免压盖后出现咬合不均导致的漏气漏液问题。

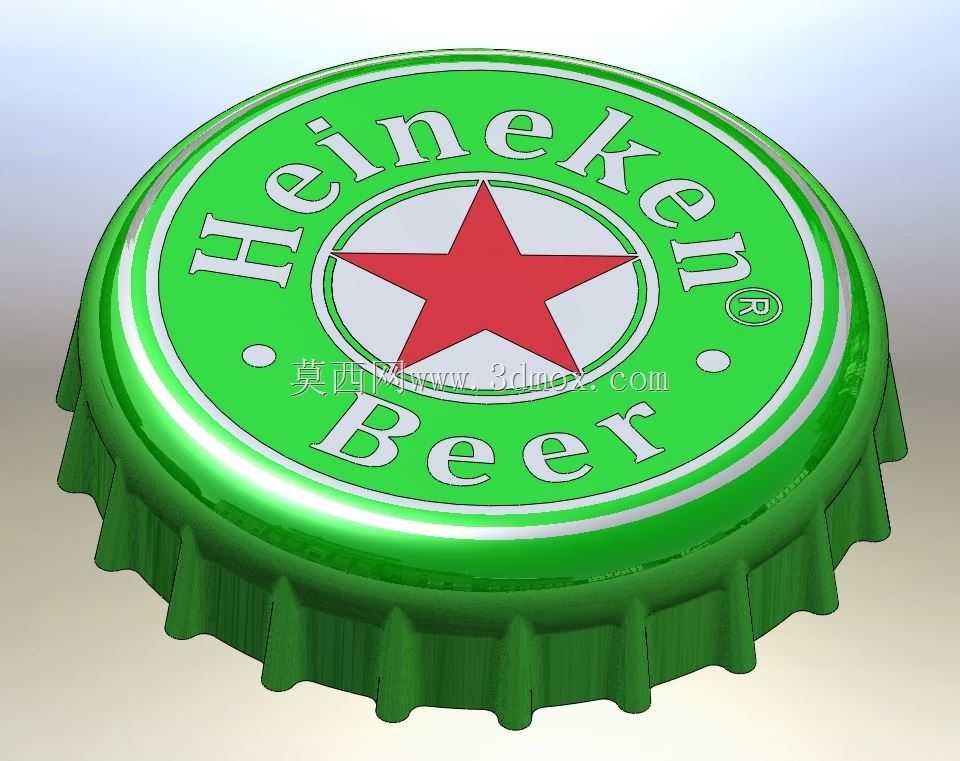

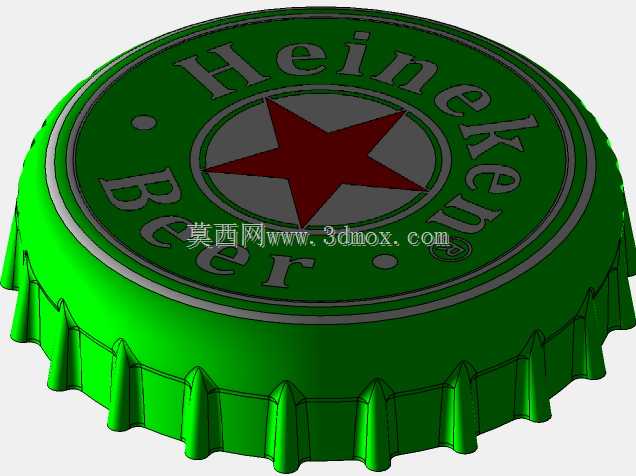

建模过程中首先处理主体曲面，先绘制瓶盖顶面的圆形轮廓，按照实际产品的顶面弧度做轻微的球面凸起，还原金属冲压后的自然形变，避免完全平面的失真感；之后处理侧面的直壁段，要预留出压盖弯折的工艺余量，再通过阵列特征做出边缘的21个锯齿，每个锯齿的根部做R0.3的圆角过渡，还原实际冲压件的工艺特征，避免尖锐直角导致的应力集中，也匹配实际生产中模具的脱模需求。顶面的品牌标识区域，先做环形的凸台分层，最外圈的白色装饰环、中间的绿色底色区域、中心的红色五角星标识都通过包覆特征贴合顶面球面，文字部分采用凸起0.15mm的结构，还原实际瓶盖印刷前的凹凸压印质感，边缘的注册商标小标识也按比例还原位置，避免出现比例失调。

材质表现上，主体金属部分采用镀锡薄板的材质特性，设置合适的金属粗糙度模拟马口铁的哑光金属质感，顶面的印刷色按照品牌标准色值匹配绿色、红色、白色的区域，边缘的锯齿部分做轻微的磨损质感处理，还原实际生产中冲压后的边缘细微毛边效果。建模时需要注意整体的尺寸边界，瓶盖总高度控制在6.2mm，顶面直径32.1mm，压合后的有效咬合直径29mm，和标准玻璃瓶口的配合间隙控制在0.1mm以内，确保后续做压盖工艺仿真、包装线适配模拟时尺寸参数可用。这类模型除了用于包装结构的配套验证，也可用于酒水品牌的宣传动画、包装展示场景的素材搭建，建模时拆分了顶面标识层、主体金属层、边缘齿形层三个独立实体，方便后续做工程出图、工艺拆解或者渲染时的材质单独调整，所有特征都采用参数化建模，后续如果要适配其他口径的瓶口，只需要修改基础草图的直径参数，就能快速驱动整个模型更新，不需要重新绘制特征，提升同系列产品的建模效率。
