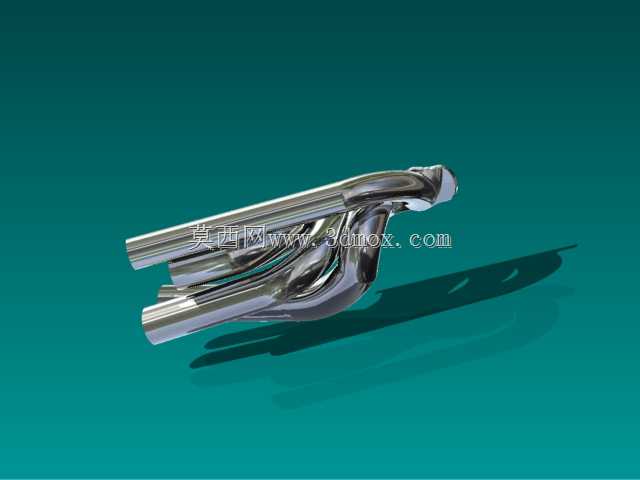

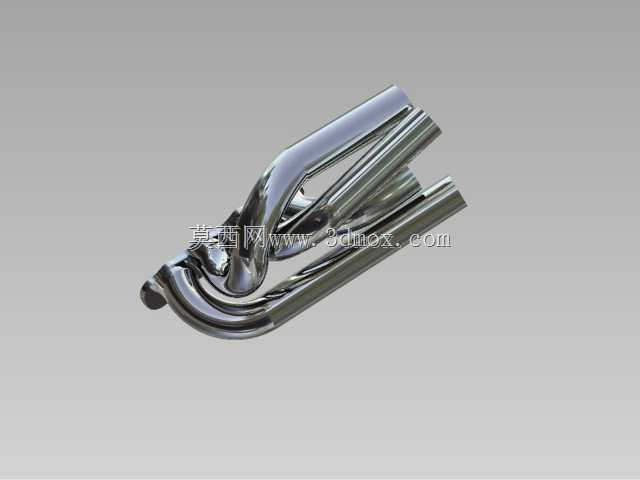

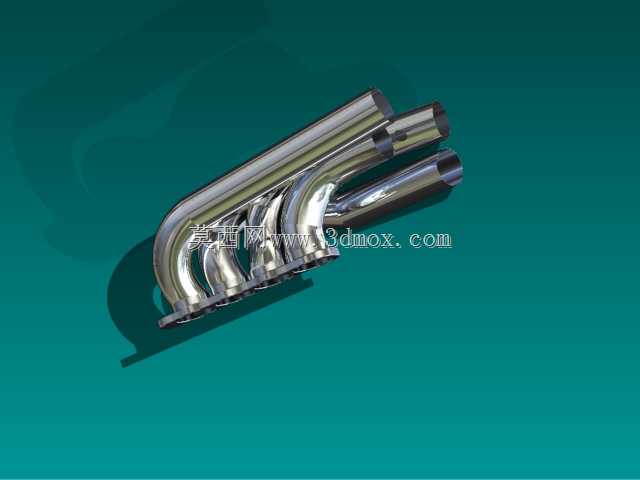

V8发动机排气歧管割台管路结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:278449
  • V8发动机排气歧管割台管路结构设计
  • V8发动机排气歧管割台管路结构设计
  • V8发动机排气歧管割台管路结构设计
  • V8发动机排气歧管割台管路结构设计
  • V8发动机排气歧管割台管路结构设计

在V型八缸内燃机的排气系统开发环节,排气歧管的管路布局直接影响各缸排气背压的均匀性、排气脉冲的利用效率,甚至会干涉发动机周边附件的安装空间,这次的V8割台管路结构,核心是解决V型夹角两侧共八根排气支管的汇流走向问题。实际装车场景中,这类歧管需要适配V8发动机的缸盖排气口布局,两侧缸体呈90度夹角布置时,每侧四个排气口的引出管路需要平滑弯曲汇流到对应的排气总管接口,不能出现急弯导致的排气阻力陡增,否则会拉高各缸的泵气损失,直接影响发动机的动力输出特性。从设计思路上看,首先要锁定缸盖排气口的安装边界,每个支管的接口法兰位置必须和缸盖排气道出口完全对齐,密封面的平面度公差需要控制在0.1mm以内,避免高温排气泄漏;管路的弯曲半径不能小于管路通径的1.5倍,否则内壁的气流紊流会大幅提升背压,同时还要避让发动机舱内的转向助力泵、空调压缩机、发电机等附件的安装位置,预留出至少15mm的间隙,避免车辆运行过程中振动干涉。建模过程中,先在三维软件里导入缸盖排气口的基准坐标,绘制每根支管的中心路径线,路径线要顺着排气流出的方向做平滑过渡,避免出现折线拐点;再以路径线为中心扫描生成管路实体,管壁厚度根据排气温度和材质特性设定为4mm,满足高温铸铁材质的强度要求;之后处理支管和总管的汇流位置,做圆滑的过渡倒圆,减少气流对冲的损耗;最后在各个接口位置添加法兰结构,预留螺栓安装孔位,核对整体的安装边界,确认和周边部件没有空间冲突。目前的结构还在管路连接细节的优化阶段,重点调整相邻支管汇流处的角度,让各缸的排气脉冲不会互相干扰,保证每个气缸的排气顺畅度一致,后续还要结合流体仿真结果微调管路曲率,进一步降低整体排气阻力。
