轴向带边嵌入式气压油压测量压力表

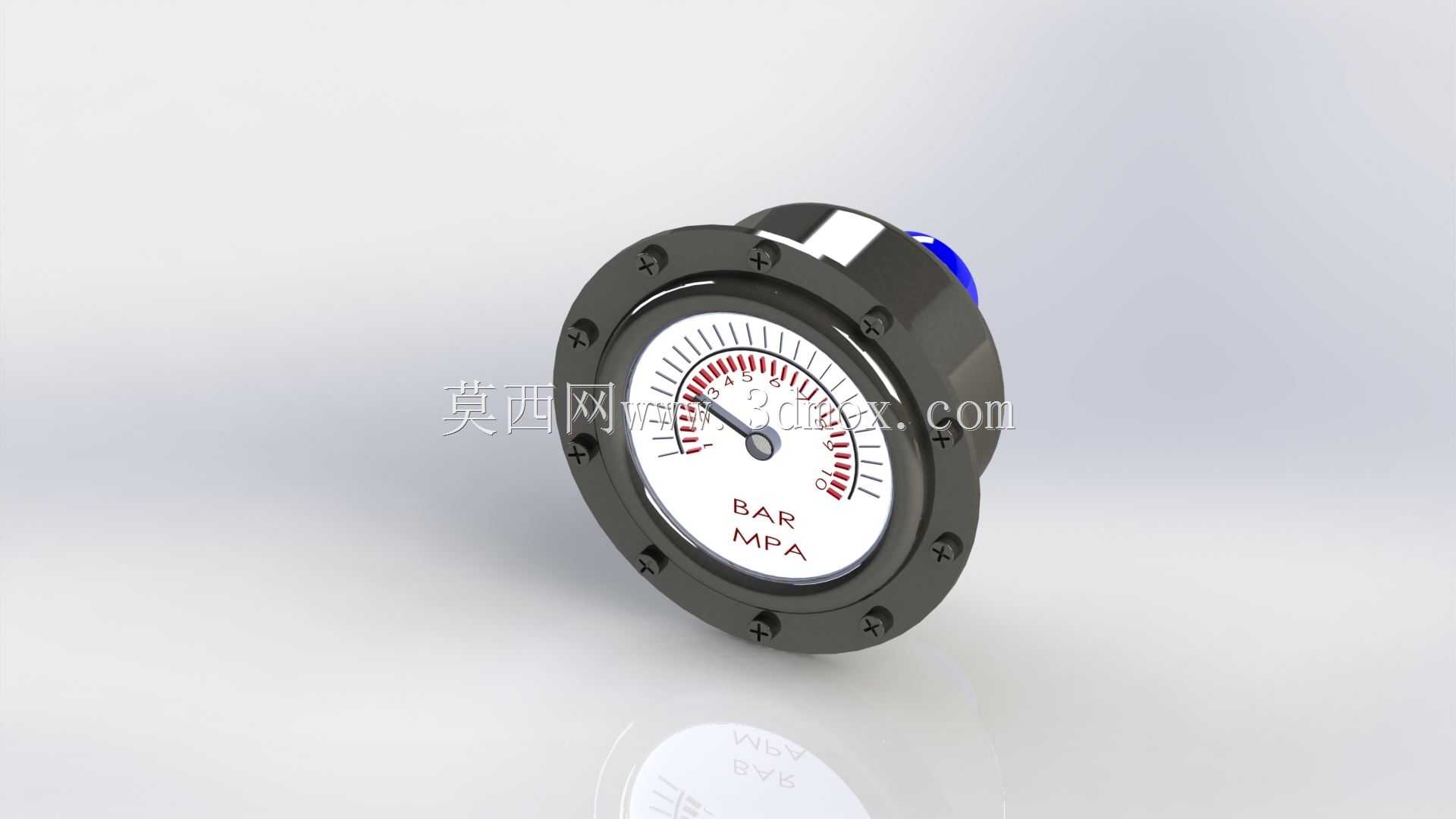

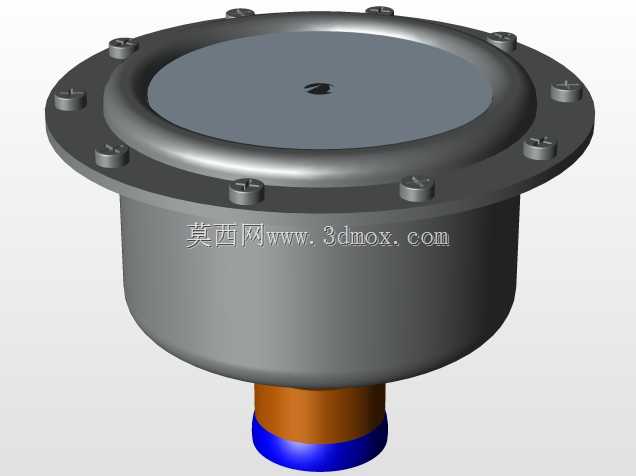

这款轴向带边压力测量仪表，主要应用在液压站、气动控制回路、小型空压设备、工业润滑系统的压力监测场景中，日常工况下可同时显示BAR与MPA两种压力单位的读数，适配不同行业操作人员的读数习惯，避免单位换算带来的读数误差。从实际安装场景来看，这类轴向带边结构的仪表，通常是嵌入设备面板进行安装，依靠前端的法兰边实现轴向定位，安装时仅需在设备面板开出对应直径的安装孔，将表体从面板正面推入后，依靠背部的卡簧或者锁紧螺母完成固定，不需要额外设计复杂的安装支架，能大幅节省设备面板的安装空间，同时保证面板外观的整洁统一。建模过程中，首先需要确定表体的核心尺寸边界：前端法兰的外径、表壳主体的直径、轴向总长度、接头的螺纹规格都是建模前需要明确的核心参数，这些参数直接决定了仪表能否顺利适配安装孔位，以及后续管路连接的匹配度。建模第一步先绘制前端法兰的轮廓，法兰上均匀分布的安装沉孔需要做圆周阵列，保证每个孔的位置度符合安装要求，避免安装时螺丝无法对齐；之后绘制圆柱形的表壳主体，表壳与法兰的衔接处做微小的倒角处理，既可以消除加工锐边，也能在安装时起到导向作用，方便表体顺利推入安装孔。表盘部分的建模需要注意刻度的排布，0到对应量程的刻度线按照长短区分，主刻度线对应整数压力值，次刻度线对应细分读数，刻度标识的位置要保证指针转动时无遮挡，读数视角无死角；指针部分采用薄壁结构设计，尾部做配重平衡处理，避免指针在振动工况下出现抖动、读数不准的问题。表盖部分采用透明材质建模，与表壳的配合处预留密封槽的位置，实际生产中密封槽内会安装O型密封圈，防止粉尘、水汽进入表体内部，影响内部机芯的使用寿命。背部的压力接头采用标准外螺纹结构，建模时需要保证螺纹的公称直径、螺距符合通用管路连接标准，方便用户直接对接标准液压或气动管路，不需要额外加工转换接头。建模完成后需要做整体的干涉检查，确认指针在全量程转动过程中不会与表盘、表盖发生剐蹭，法兰上的安装孔与背部接头的位置不会和面板内部的其他结构产生干涉，保证模型导出后可直接用于设备面板的布局设计、安装模拟，也能作为非标设备设计时的仪表选型参考模型使用。
