心形互锁木质收纳盒创意结构设计

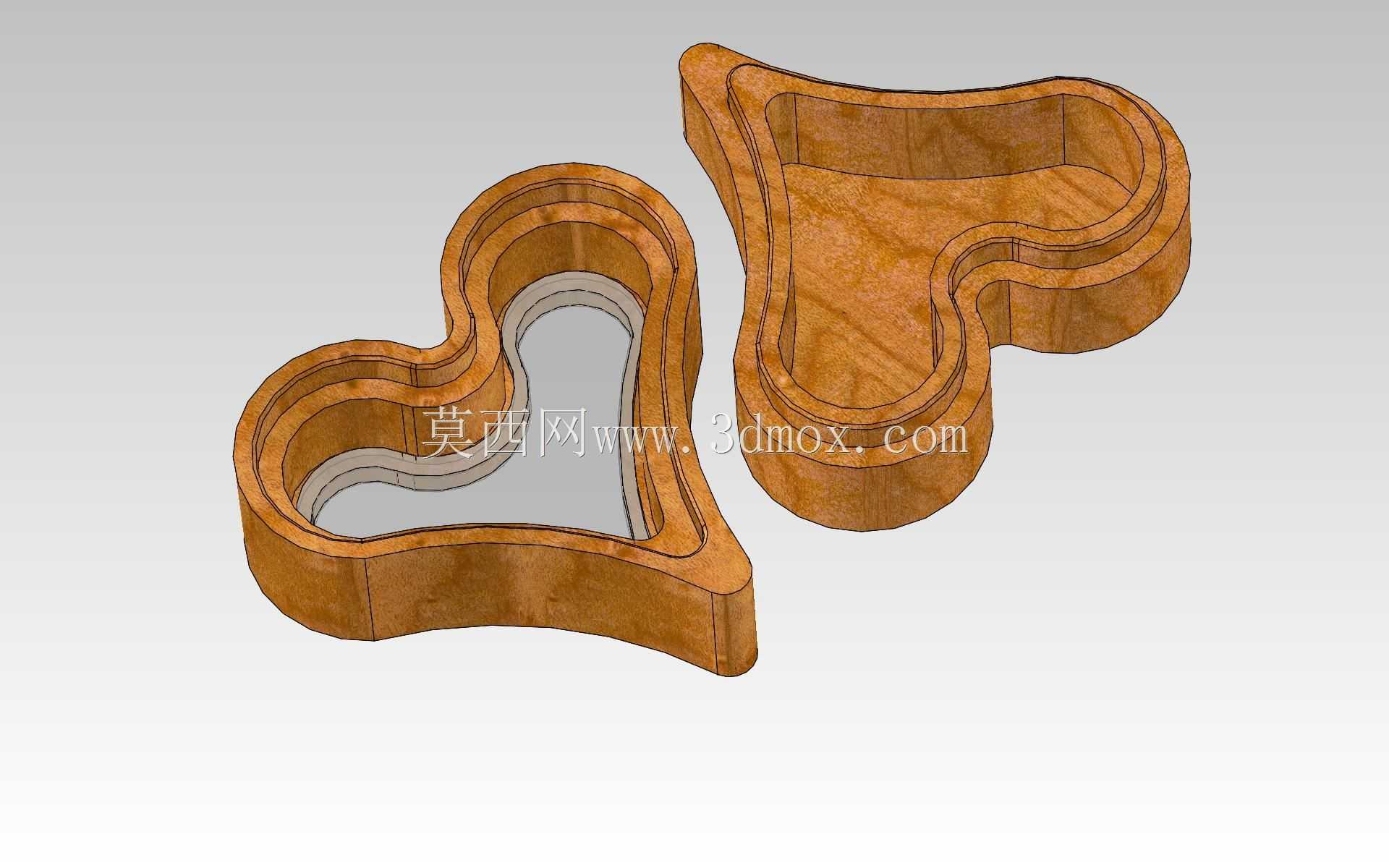

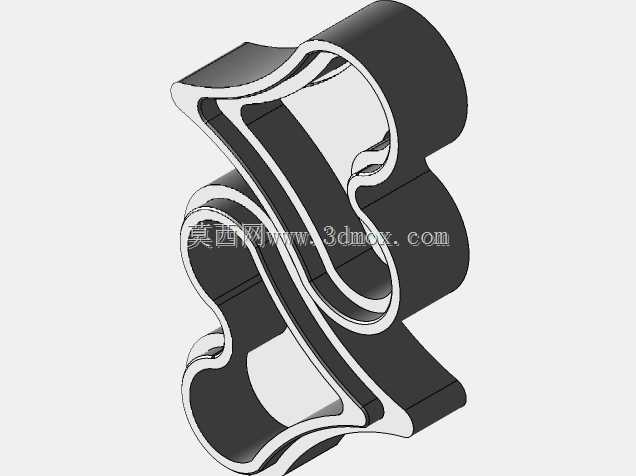

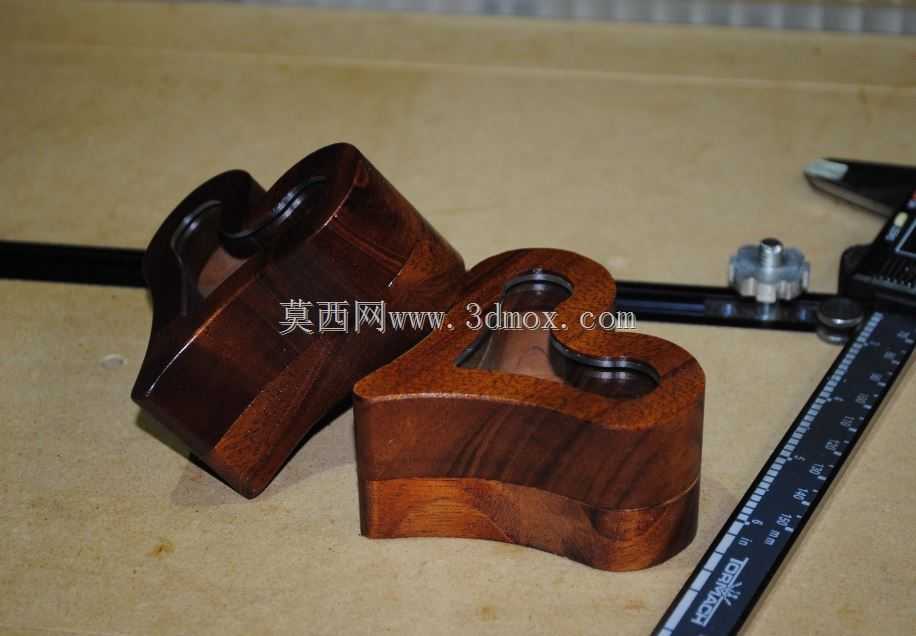

这款心形互锁收纳结构，最初是面向桌面小物件收纳场景做的创意设计，日常可以用来盛放耳钉、回形针、纪念徽章这类零散小物件，也可作为手工文创类的礼品容器，适配3D打印快速成型、木材铣削加工、塑料注塑小批量生产等多种加工路径。做结构设计的时候最先敲定的是顶部互锁的配合逻辑，没有额外添加合页、卡扣这类独立连接件，完全靠上下盒体的轮廓曲面做咬合限位，开合的时候顺着导向斜面就能完成对位扣合，扣合后配合面的间隙控制在0.15mm以内，既不会出现松脱晃荡的情况，也不会因为过盈量太大导致开合卡滞。盒体侧壁做了双层阶梯结构，内层围出的空腔是实际的收纳空间，外层曲面做了等距偏移的壁厚强化，整体壁厚均匀控制在2.5mm，不管是用FDM3D打印机做PLA材质打印，还是用实木做CNC铣削，都不会出现壁厚突变导致的加工变形问题，边缘位置全部做了R1.2的圆角过渡，没有尖锐棱角，日常拿取的时候不会划手。建模的时候先在基准面上绘制心形的外轮廓闭合样条曲线，做等距偏移生成内轮廓线，先拉伸生成盒体的基础实体，再通过抽壳命令预留出收纳空腔，之后单独拆分上下盒体的配合面，在配合位置做互锁的凸台与凹槽结构，反复调整凸台的拔模斜度到3度，保证加工后脱模顺畅、对位方便。盒体的整体外轮廓尺寸控制在120mm*100mm*35mm，放在桌面不会占用过多空间，底部做了1mm深度的浅凹槽贴防滑垫的安装位，用户可以自行粘贴硅胶防滑垫，避免放置的时候刮花桌面。建模过程中特意把所有的曲面做了G1连续处理，加工后的表面不会出现明显的棱线接痕，不管是做木质的打磨上油，还是塑料件的喷砂抛光，都能获得顺滑的表面质感，互锁结构的配合行程做了8mm，扣合到位后会有轻微的阻尼触感，不需要额外加装锁扣就能实现盒体的闭合固定，拆分后的两个盒体都可以独立作为小型盛放托盘使用，拓展了实际使用的场景。
