螺旋式桌游生命值计数装置结构设计

这款螺旋计数装置最初的设计出发点，是解决桌面卡牌游戏对局中生命值记录的实际痛点，以往常用的多面骰存在易滚落、数值易被误碰偏移、单骰数值上限不足的问题，在多人对局、桌面空间局促的场景下，这类问题会频繁打断对局节奏，甚至引发数值记录的争议。从结构设计角度看，整体采用同轴螺杆与多组刻度环配合的形式，核心传动依托螺纹副的自锁特性实现，无需额外的锁止结构，当旋转调整到对应数值后，依靠螺纹间的静摩擦力即可固定刻度位置，即便受到桌面碰撞、意外剐蹭也不会出现数值跳变，相比传统骰子的无约束放置状态，稳定性提升十分明显。

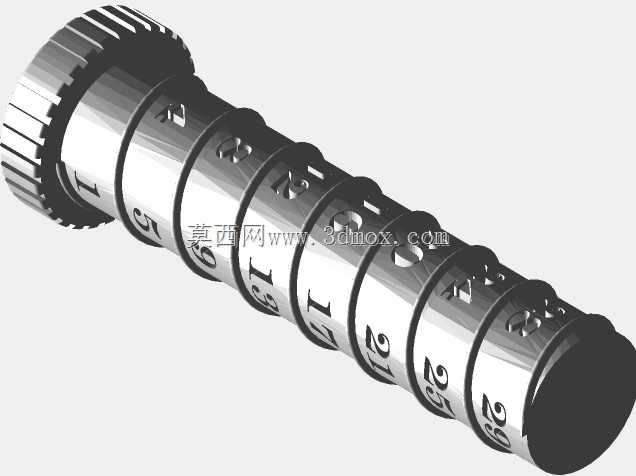

建模阶段首先确定核心螺杆的导程参数，要保证每旋转一圈刻度环恰好前进一个刻度位，避免出现数值对位偏差；随后逐组绘制刻度环，每段环体内壁加工与螺杆匹配的内螺纹，外壁做滚花纹理提升旋转操作时的摩擦力，环体表面蚀刻连续数值刻度，通过观察槽的对位窗口读取当前数值，整体最大计数上限设置为29，完全覆盖主流卡牌游戏的生命值记录需求，同时控制整体轴向长度在单手握持的舒适范围内，径向尺寸适配常规桌游配件的收纳规格，不会占用过多桌面摆放空间。

实际建模时先绘制螺杆的回转基体，扫描切除生成连续梯形螺纹，螺纹牙型做小角度倒钝处理，避免长期旋转使用后出现牙型磨损卡滞；随后单组构建刻度环的基体，阵列生成所有刻度环后做轴向装配约束，保证相邻环体间预留0.1mm的装配间隙，旋转时不会出现相邻环体联动的问题；观察槽结构单独做拉伸切除，槽口边缘做倒角处理，提升数值读取的清晰度；端部的滚花结构采用圆周阵列切除的方式生成，保证纹理均匀一致，握持旋转时不会出现打滑。

从使用场景来看，除了桌面卡牌游戏的生命值记录外，这类螺旋自锁式计数结构也可拓展用于小型手工设备的计数工位、教学演示的手动计数道具，结构本身无电子元件，完全依靠机械结构实现计数功能，可靠性高，无需供电维护，长期放置也不会出现功能失效。设计过程中特意控制了所有零件的壁厚均匀性，若采用3D打印制作，无需额外添加支撑结构即可完成打印，打印后仅需简单去除毛刺即可装配使用，零件总数仅包含螺杆、多组刻度环、端部限位件三类，装配流程简单，普通用户也可快速完成组装调试。
