DIN标准紧固件创意国际象棋摆件

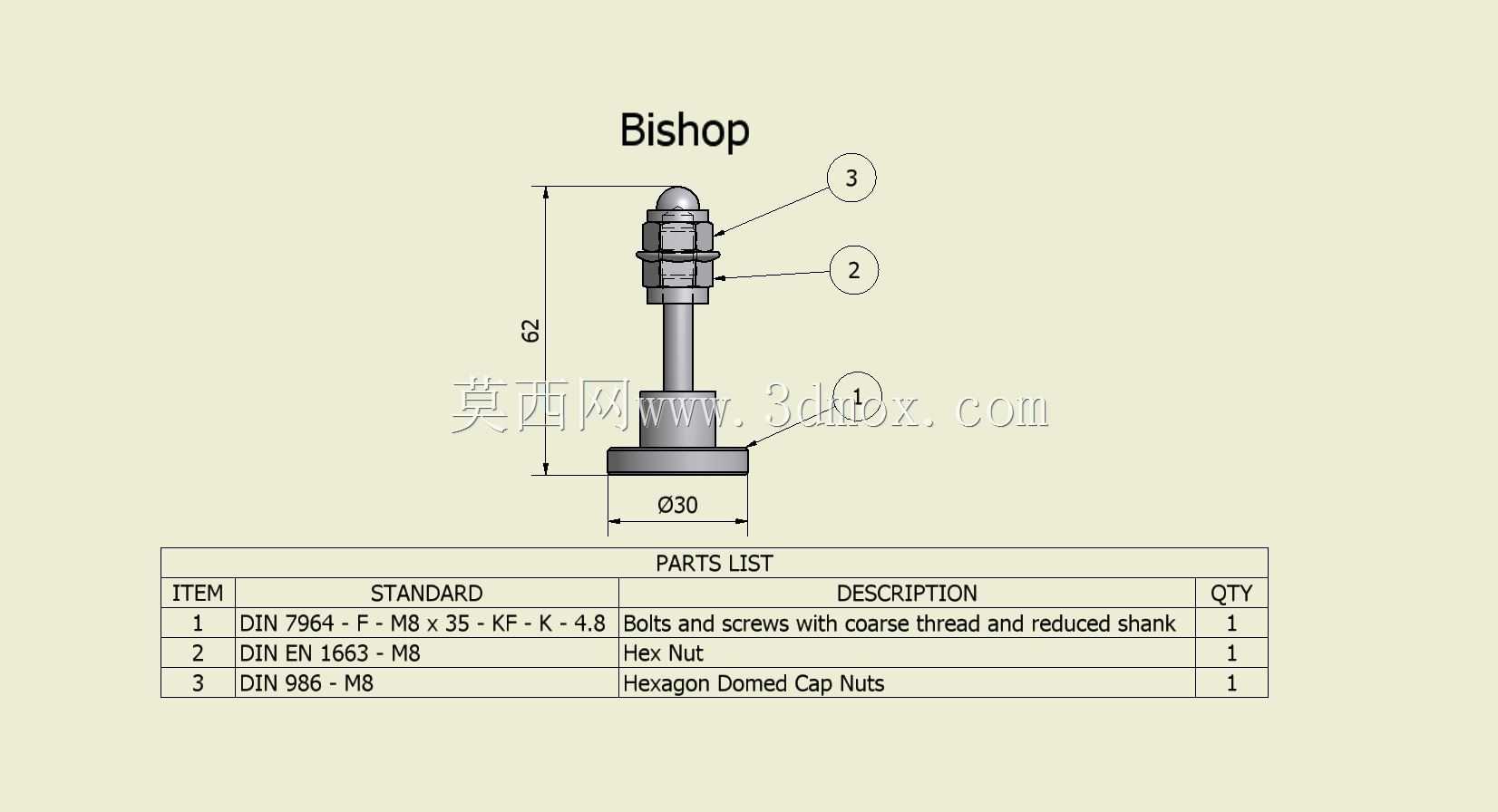

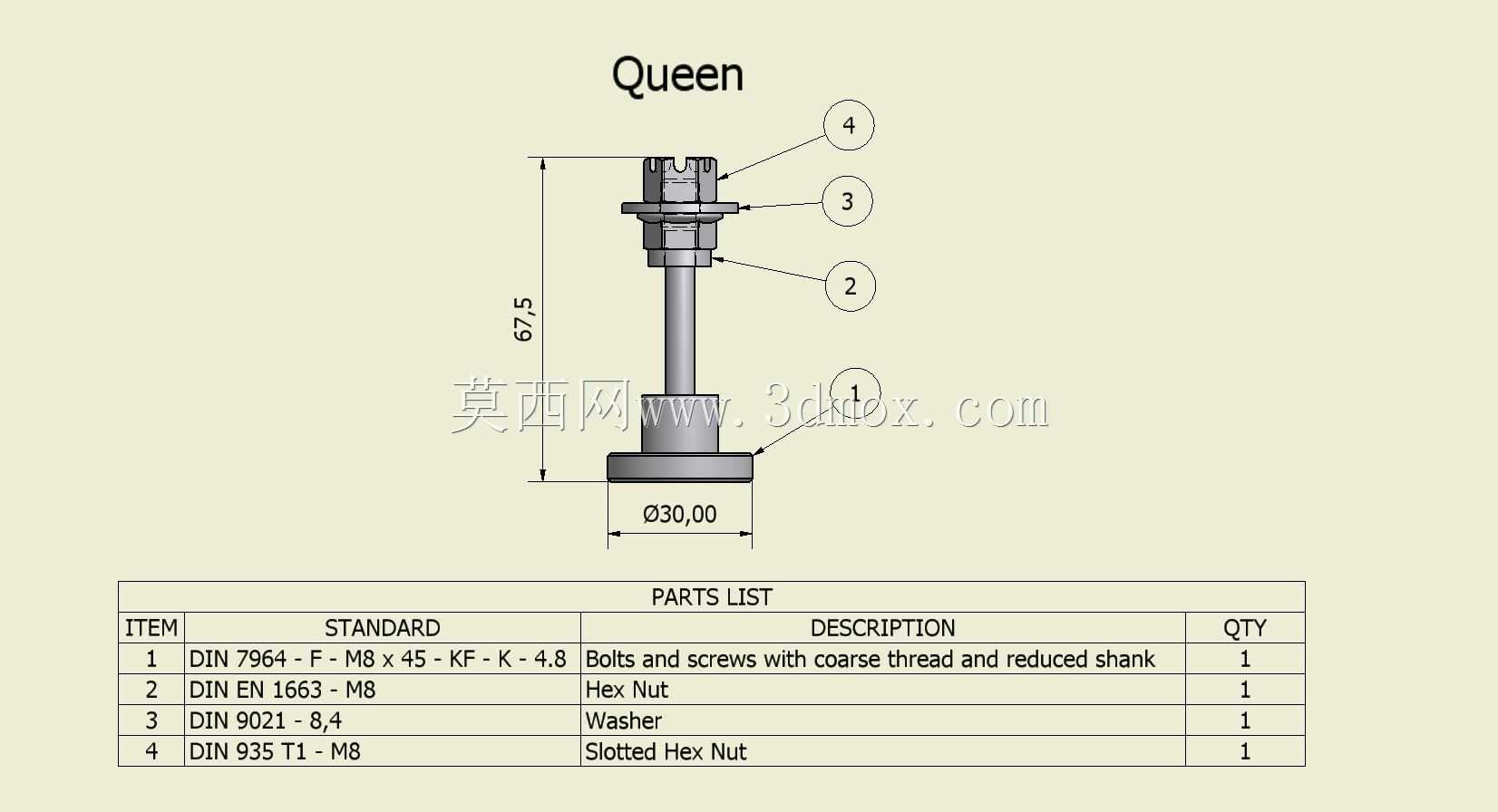

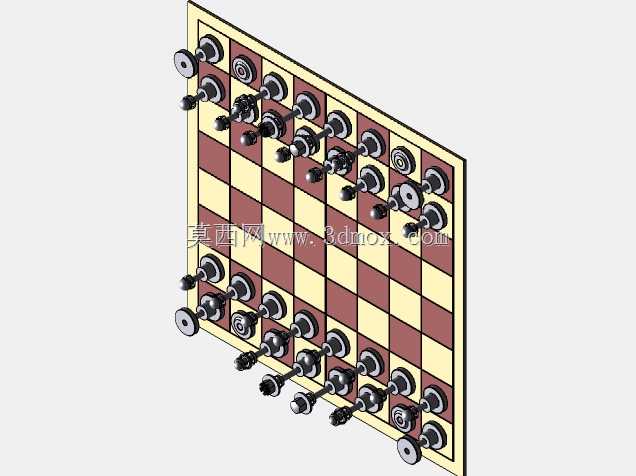

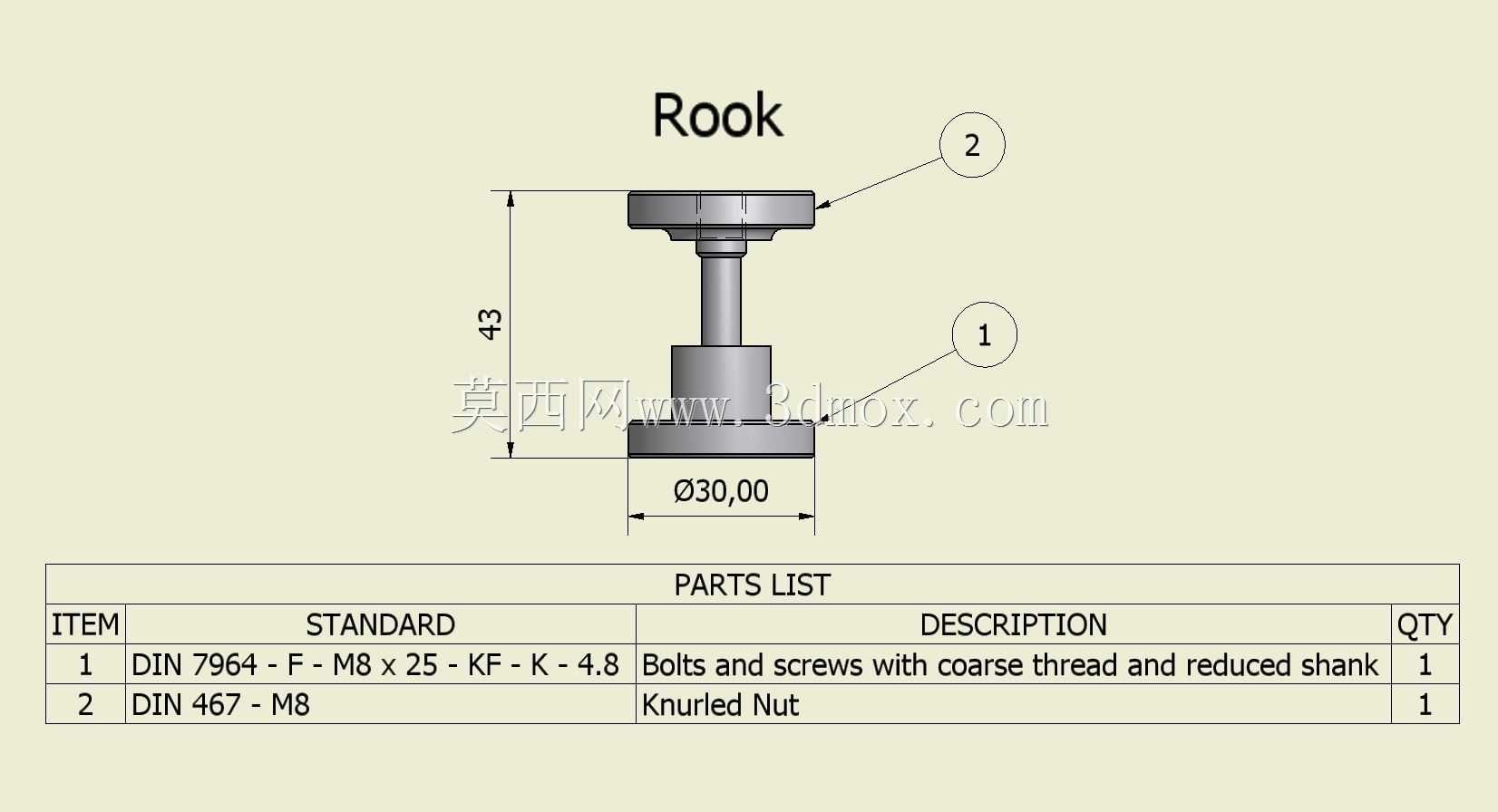

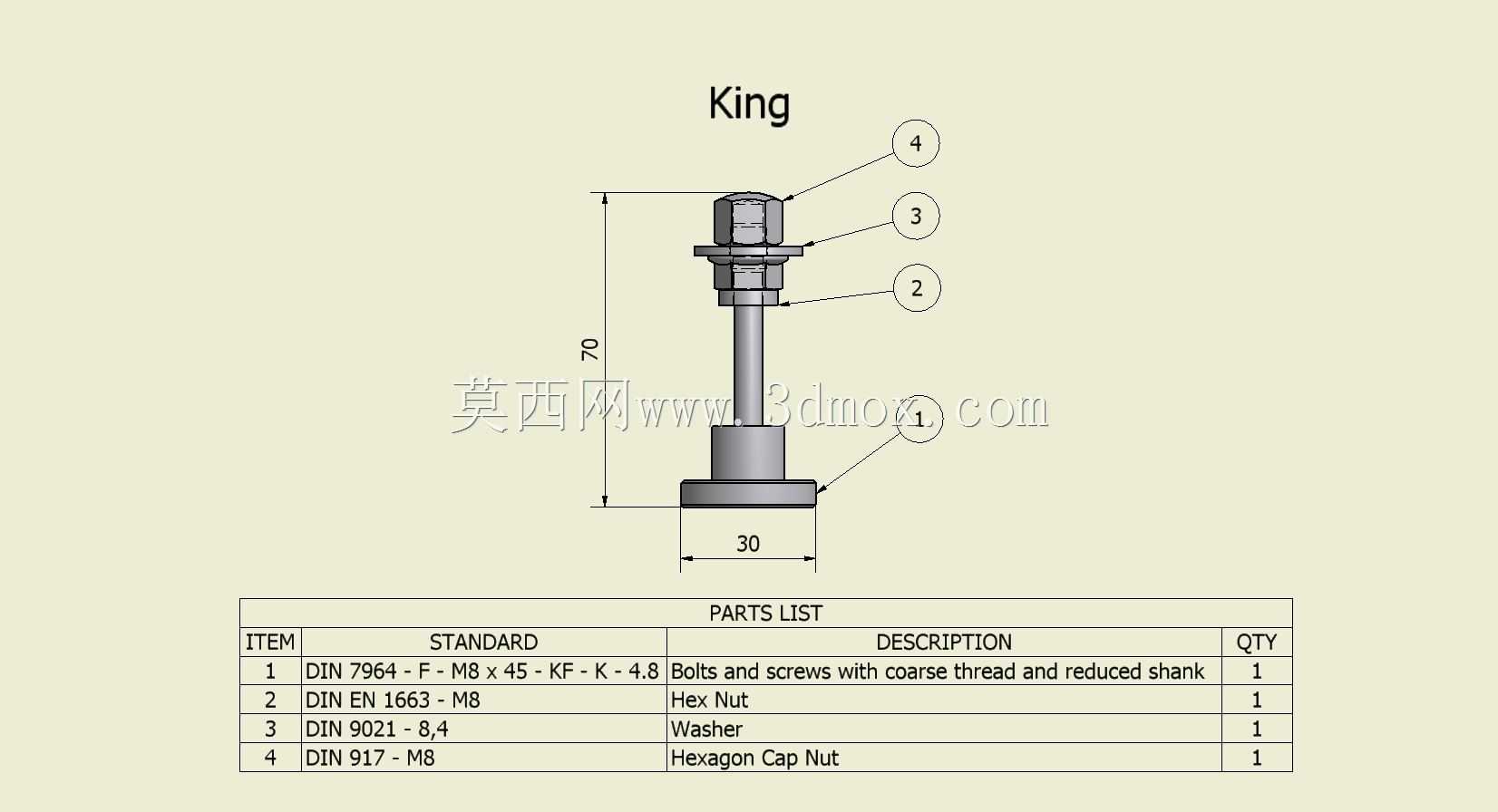

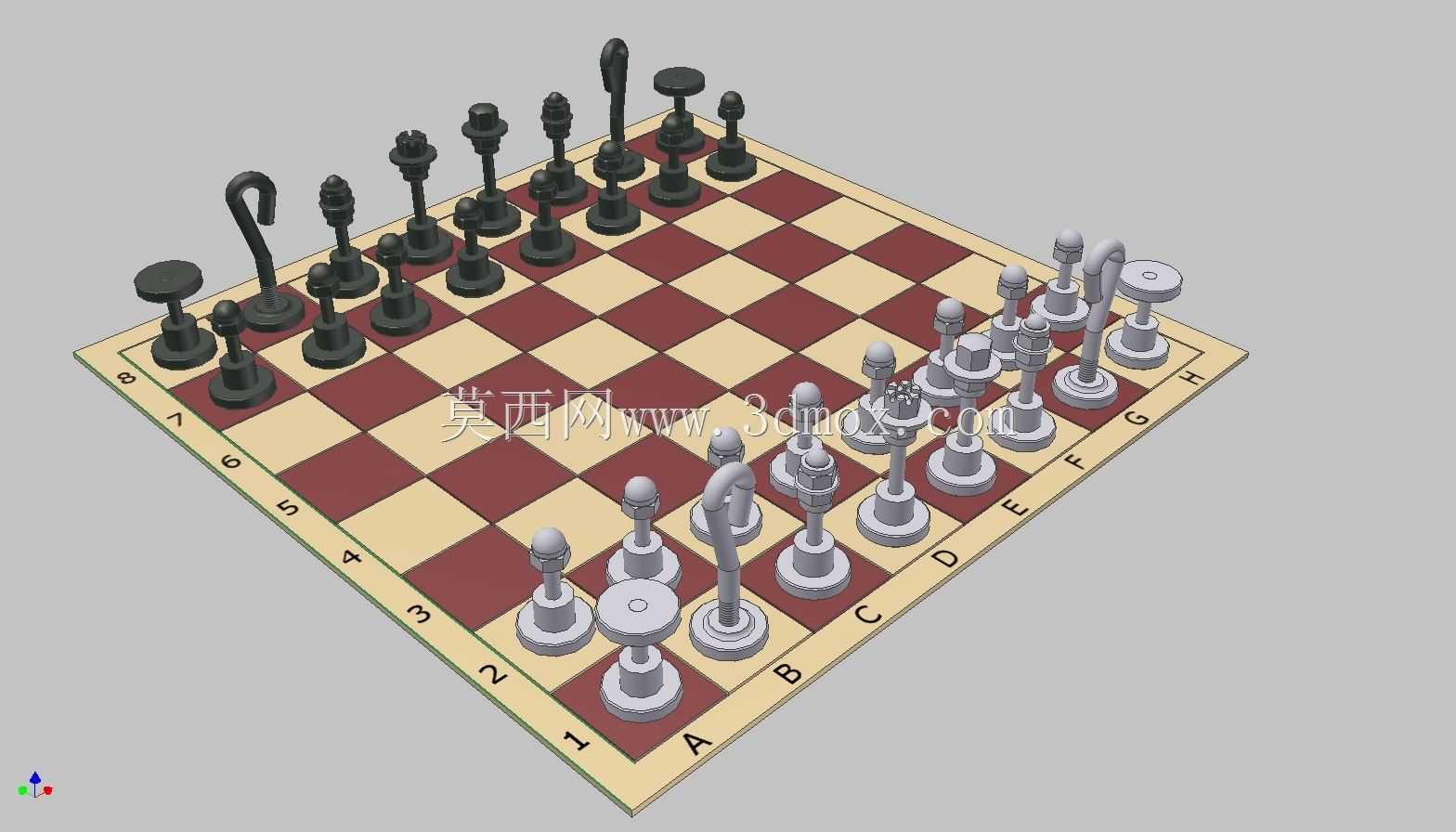

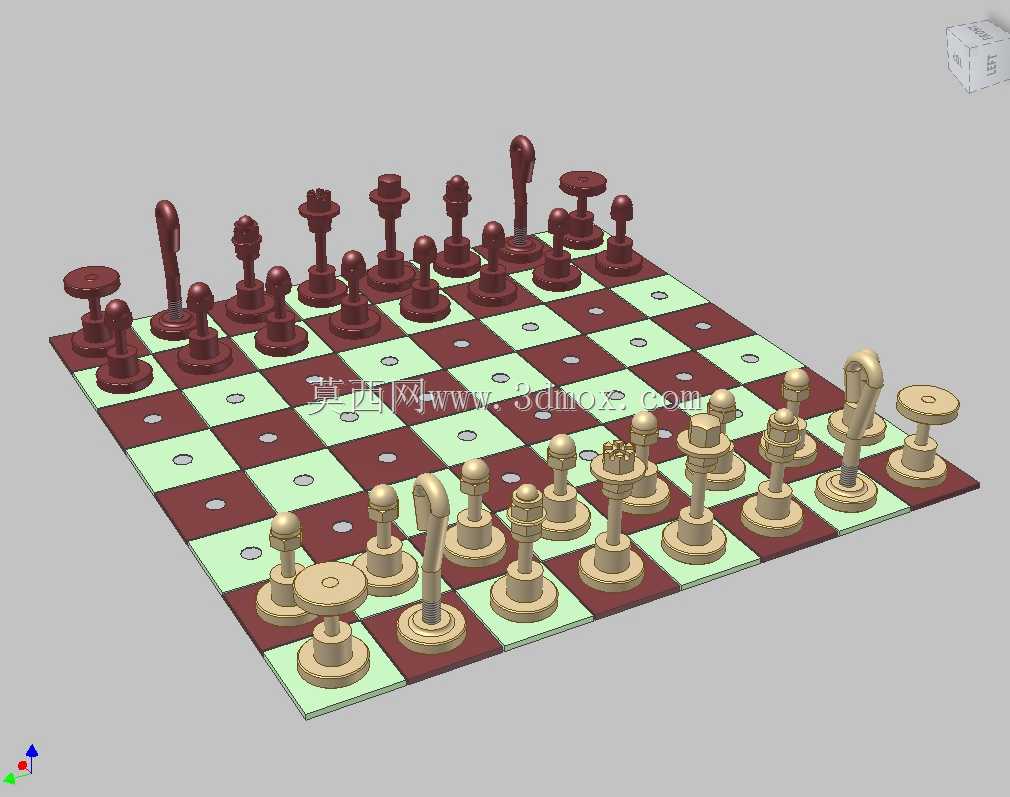

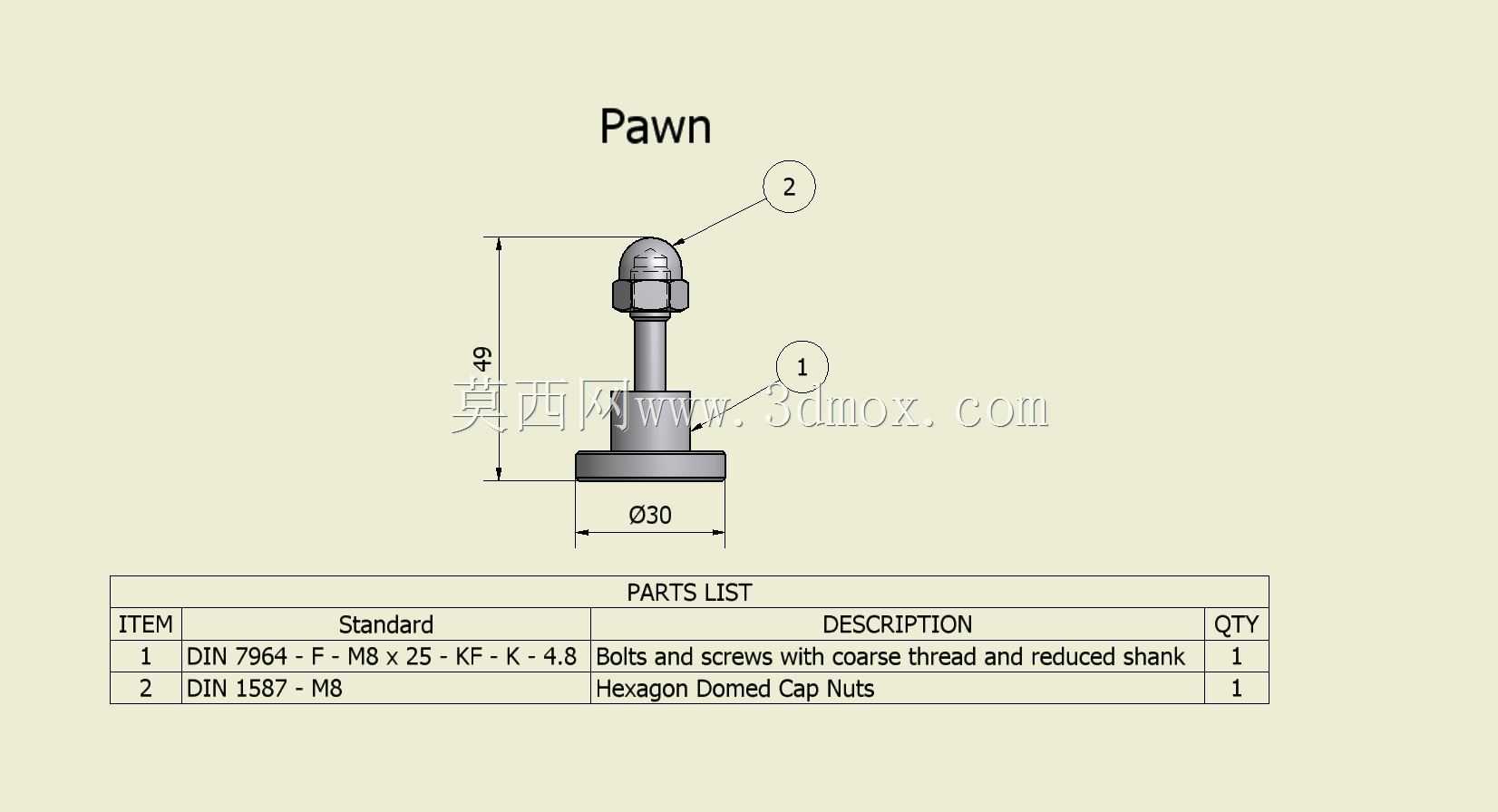

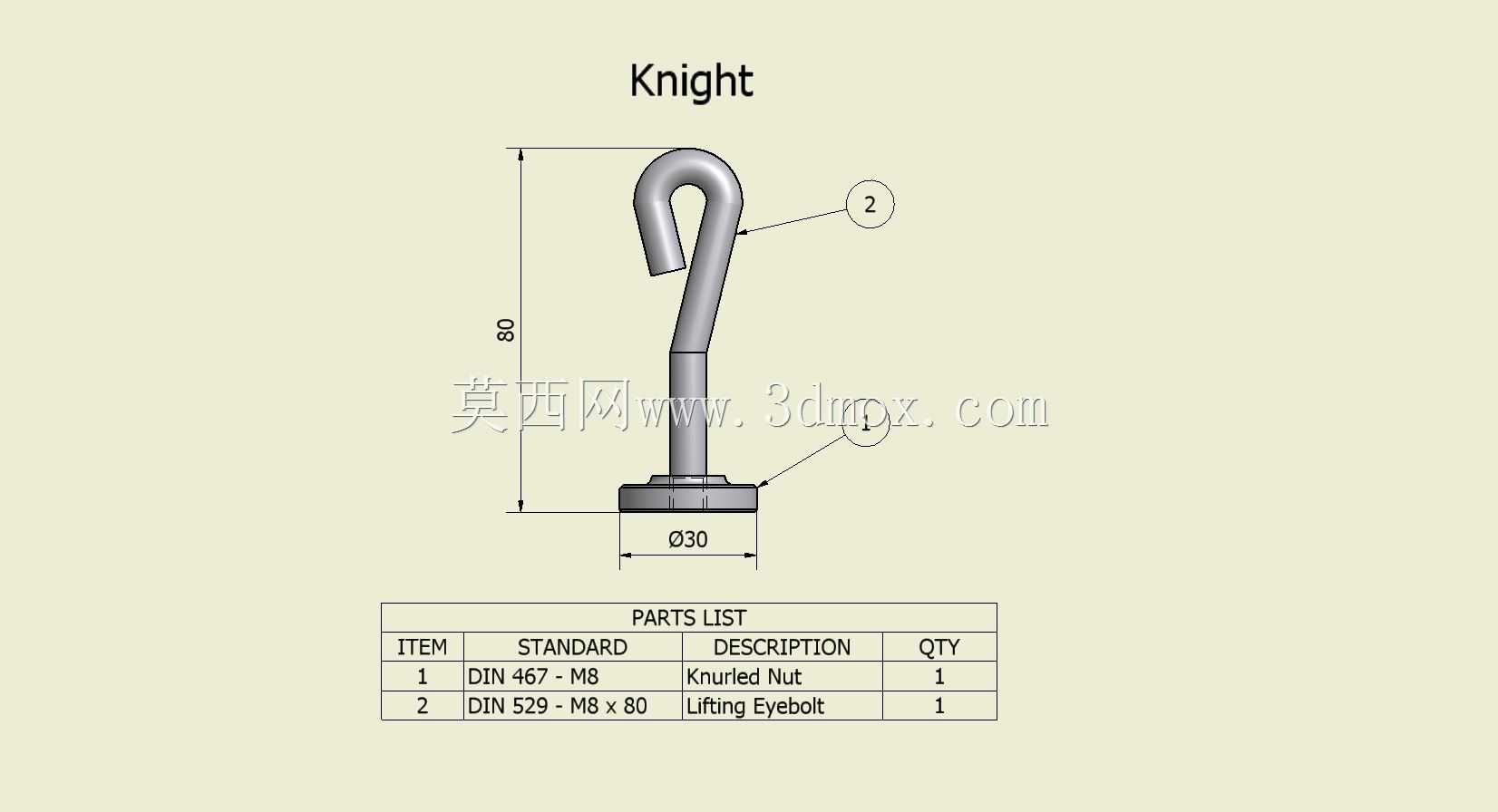

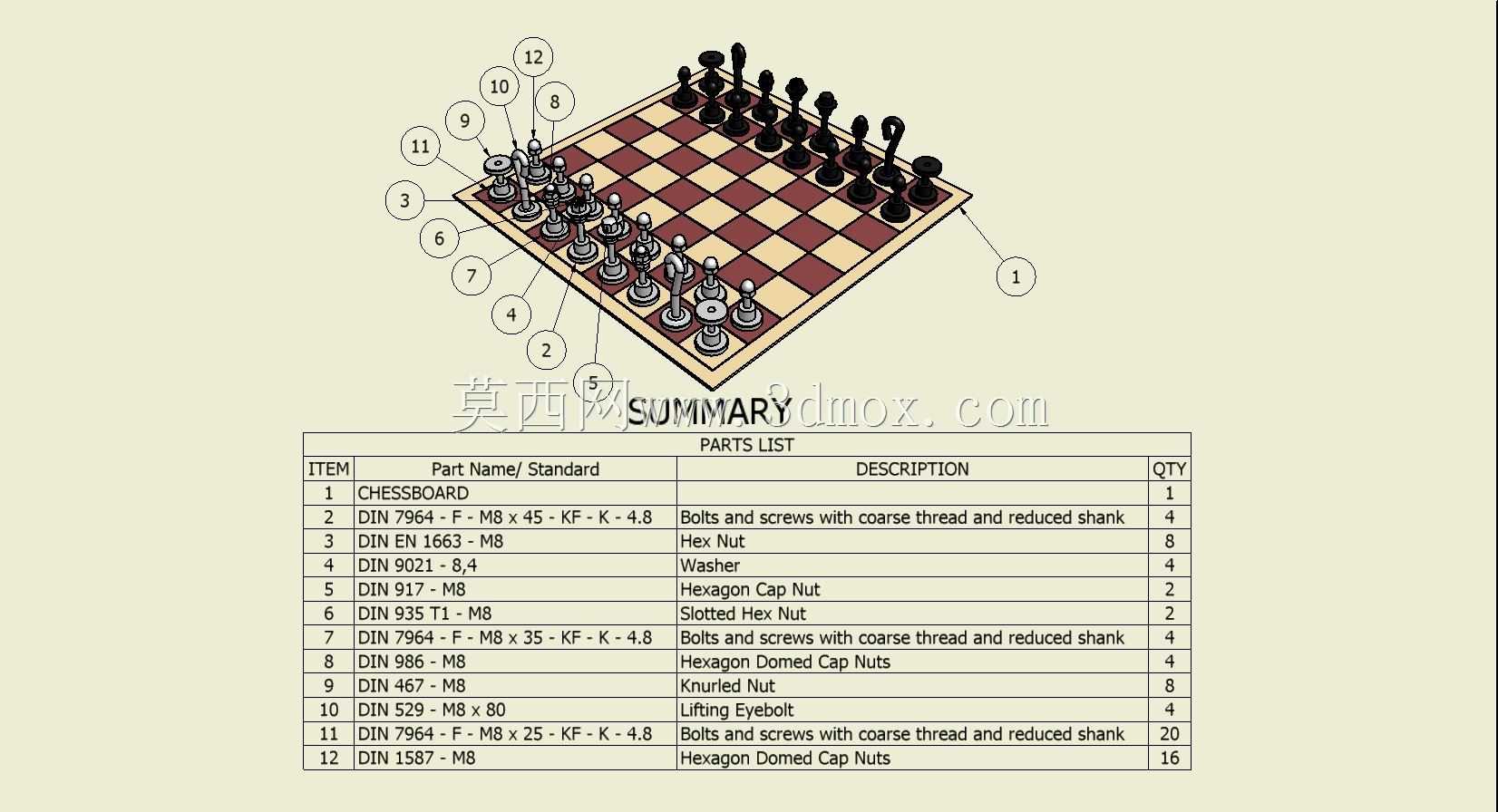

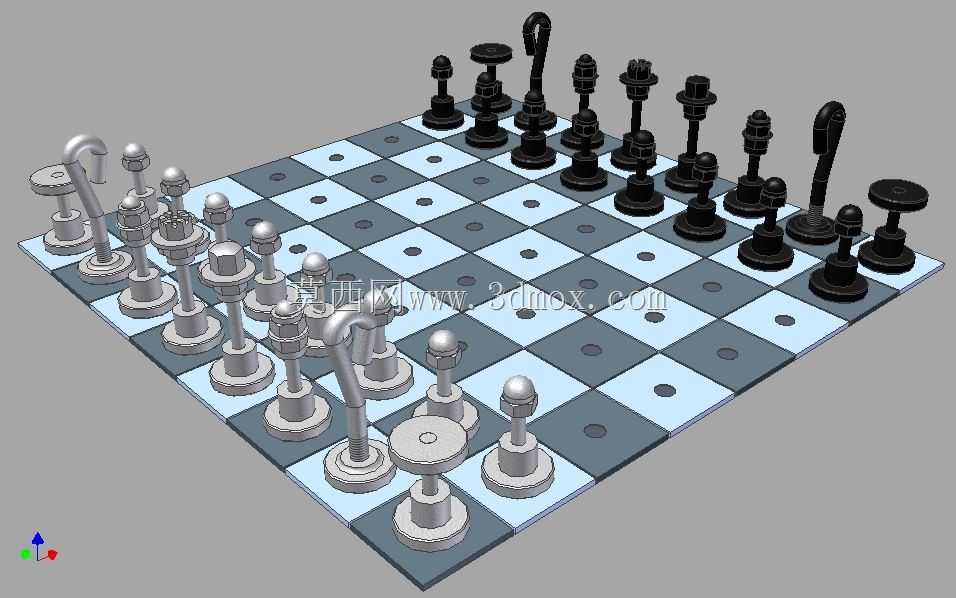

这套创意国际象棋的设计初衷，是将工业领域常用的DIN标准紧固件转化为兼具实用与展示属性的文创摆件，既可以作为机械设计从业者的桌面陈设，也能用于工业主题展厅的展品陈列，还能作为五金行业展会的创意周边，拉近工业产品与普通受众的距离。整套棋子完全依托符合DIN标准的紧固件外形进行重构，没有额外添加非标准的异形装饰结构，每一枚棋子的形态都对应紧固件的典型特征：王棋采用带吊环的螺栓结构，后棋搭配加高的六角螺母基座，象棋使用内六角圆柱头螺钉的轮廓，马棋依托弯钩型紧固件的形态做适配调整，车棋采用法兰面螺栓的造型，兵棋则统一使用标准六角头螺栓的等比例缩放形态，棋盘采用标准国际象棋的8×8格布局，格面尺寸匹配棋子底座的安装边界，棋子底部做了平整化处理，放置时不会出现晃动偏移。建模阶段先梳理每类棋子对应的紧固件标准参数，先绘制棋盘的基准平面，划定每一格的边界尺寸，确保棋子摆放的间距符合日常对弈的操作空间，不会出现棋子间干涉的问题。单枚棋子建模时，先调用对应紧固件的标准截面轮廓，通过拉伸、旋转命令生成主体结构，针对不同棋子的身份特征做局部结构微调，比如王棋顶部的吊环尺寸做放大处理，强化视觉辨识度，兵棋的头部尺寸统一，保证阵列后的整齐感。所有棋子的装配定位完全贴合棋盘格的中心坐标，摆放后整体视觉协调，黑白双方的棋子分别做了不同的表面质感区分，深色棋子模拟发黑处理的紧固件外观，浅色棋子模拟镀锌钝化的紧固件外观，还原工业五金件的真实质感。需要注意的是，通用STEP格式中马棋对应的DIN 529 M8x80零件需要单独补充调用，而完整装配版本中所有零件结构完整，可直接用于渲染展示、3D打印制作实物，也能作为机械创意设计的参考案例，帮助从业者理解标准零件的创意化复用思路，拓展工业零件的应用场景边界，打破五金紧固件只能用于设备连接装配的固有认知。
