复古海盗风格护手刺剑精细结构设计

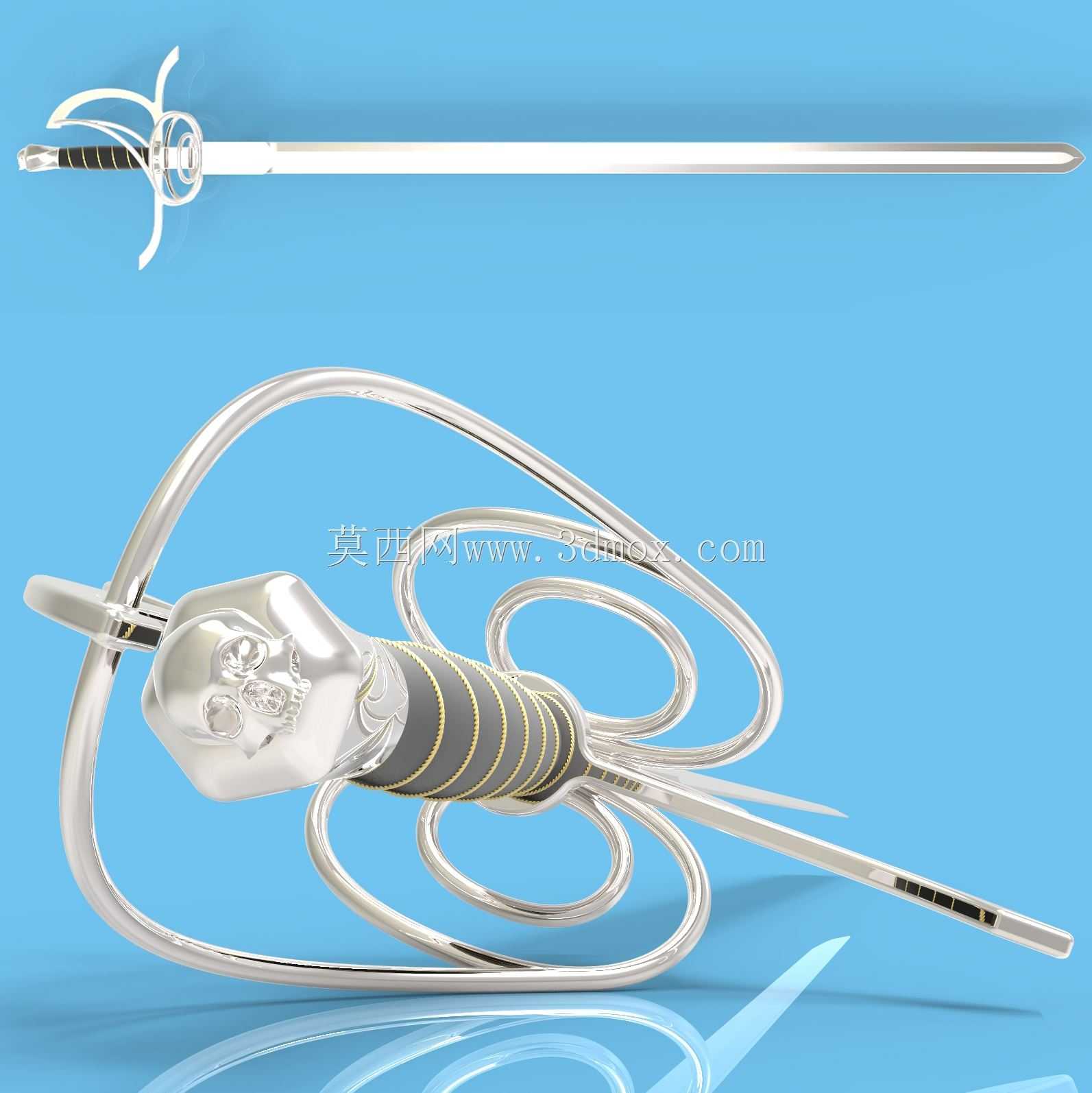

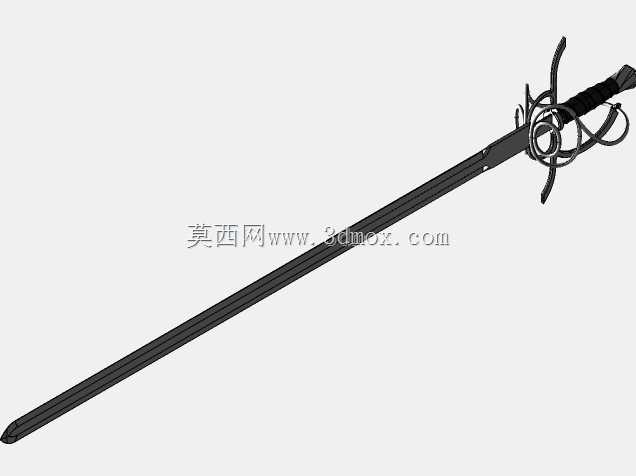

这款刺剑的建模工作最初是为影视道具制作团队做前置结构验证启动的，当时道具组需要一比一还原十七世纪航海盛行时期的随身佩剑，既要满足镜头特写的细节精度，也要适配后期道具实物开模的结构公差要求，避免后期3D打印蜡模时出现壁厚不足、结构断裂的问题。建模初始阶段先梳理整剑的结构拆分逻辑，整剑分为剑身、护手笼、握柄、柄首四个核心装配段，先从剑身的基准线绘制开始，在三维软件的前视基准面绘制剑身的纵向轮廓，剑身从护手位置向剑尖做渐进式收窄，棱线做对称双脊设计，既还原刺剑穿刺为主的功能特性，也在建模时控制剑身的壁厚均匀度，避免后续做渲染时出现光影畸变。护手笼是整款模型的结构难点，多组环形金属条从护手盘位置延伸环绕至柄首位置，每一段环条的曲率都需要和柄首、握柄的外轮廓做间隙校核，建模时先绘制单根环条的3D草图路径，再扫描出金属条的实体，通过圆周阵列加局部曲率调整做出错落的环绕结构，保证每根环条之间的间隙均匀，既还原复古刺剑的护手防护功能，也避免结构之间出现干涉。握柄部分做了分段缠绕的纹理设计，建模时先做出握柄的锥形基体，再通过螺旋线扫描做出缠绕的箍条结构，箍条之间的凹槽做0.3mm的圆角过渡，还原实物缠绳握柄的防滑触感，柄首位置的骷髅造型先通过放样做出基础轮廓，再通过曲面雕刻细化眼窝、齿部的细节，保证特写视角下的结构真实感。整剑的装配边界控制上，总长度适配常规成人持握的比例，护手笼的最大外径控制在180mm以内，避免持握时卡滞，各部件之间的装配止口做0.1mm的配合公差，适配后期实物制作时的粘接或者螺纹装配需求。建模过程中每完成一个部件就做一次曲率检查，避免出现碎面、锐角，后续做渲染材质附着时，金属部件统一做抛光银质材质参数，握箍做哑光黑金配色，和亮银色的剑身、护手形成质感区分，也还原了古旧兵器的金属氧化层次。这类模型除了影视道具制作之外，也可用于文创周边的结构设计参考、冷兵器文化展示的数字素材，建模时保留的参数化特征也方便后续根据不同的尺寸需求做比例缩放，适配不同规格的衍生品开发需求。
