塑料注射成型模具三维结构设计

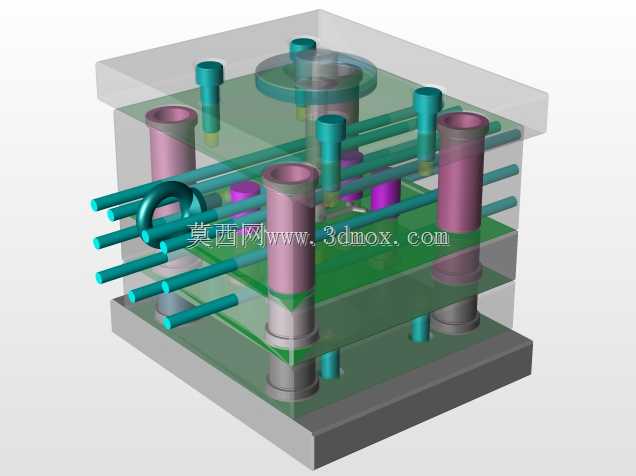

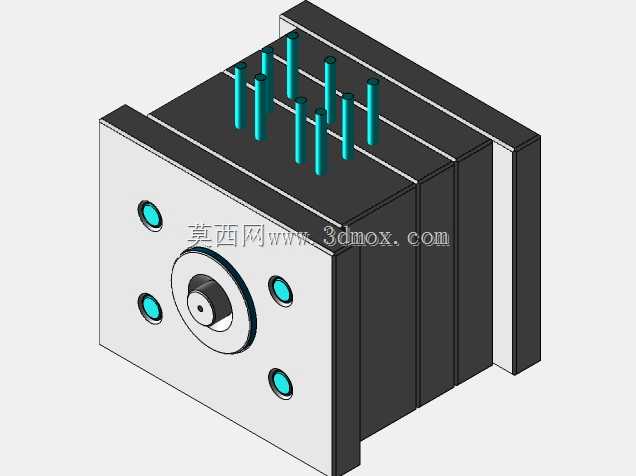

这套塑料注射成型模具的结构设计，首先要匹配量产场景下的注塑机安装边界，模架长宽尺寸需对应常用卧式注塑机的拉杆间距，开模行程要满足制品顶出后机械手取件的空间需求，避免安装时出现干涉问题。建模过程中先搭建模架的基础框架，依次排布定模座板、定模板、动模板、支承板、垫块与动模座板的相对位置，保证各板件的导向孔同轴度误差控制在合理范围，导柱导套的配合长度要满足开模全程的导向需求，不会出现导柱提前脱离导套的情况。

型腔与型芯的设计围绕目标塑料件的结构展开，先提取塑料件的三维实体，通过布尔运算生成型腔与型芯的成型面，针对塑料件上的卡扣、通孔结构，对应设计斜顶与小型芯结构，斜顶的倾斜角度要兼顾抽芯距离与顶出稳定性，避免顶出时出现卡滞。浇注系统的排布结合塑料件的外观要求，采用侧浇口进料，流道截面设计为圆形，保证熔体充模时的压力损失最小，冷料穴设置在流道末端，储存前锋冷料避免冷料进入型腔影响制品质量。

冷却水路的设计围绕成型区域的温度均匀性展开，在定模型腔与动模型芯区域分别排布循环水路，水路距离成型面的距离保持均匀，避免出现局部温差导致制品翘曲变形，水路接头位置设置在模具的非操作侧，避免与注塑机的操作空间干涉。顶出系统采用顶针与顶块结合的方式，顶针排布在塑料件的加强筋、柱位等不易变形的位置，顶出板的导向结构保证顶出过程中顶针不会出现偏载，复位杆的位置对应动模板的复位接触面，合模时能带动顶出板精准回位。

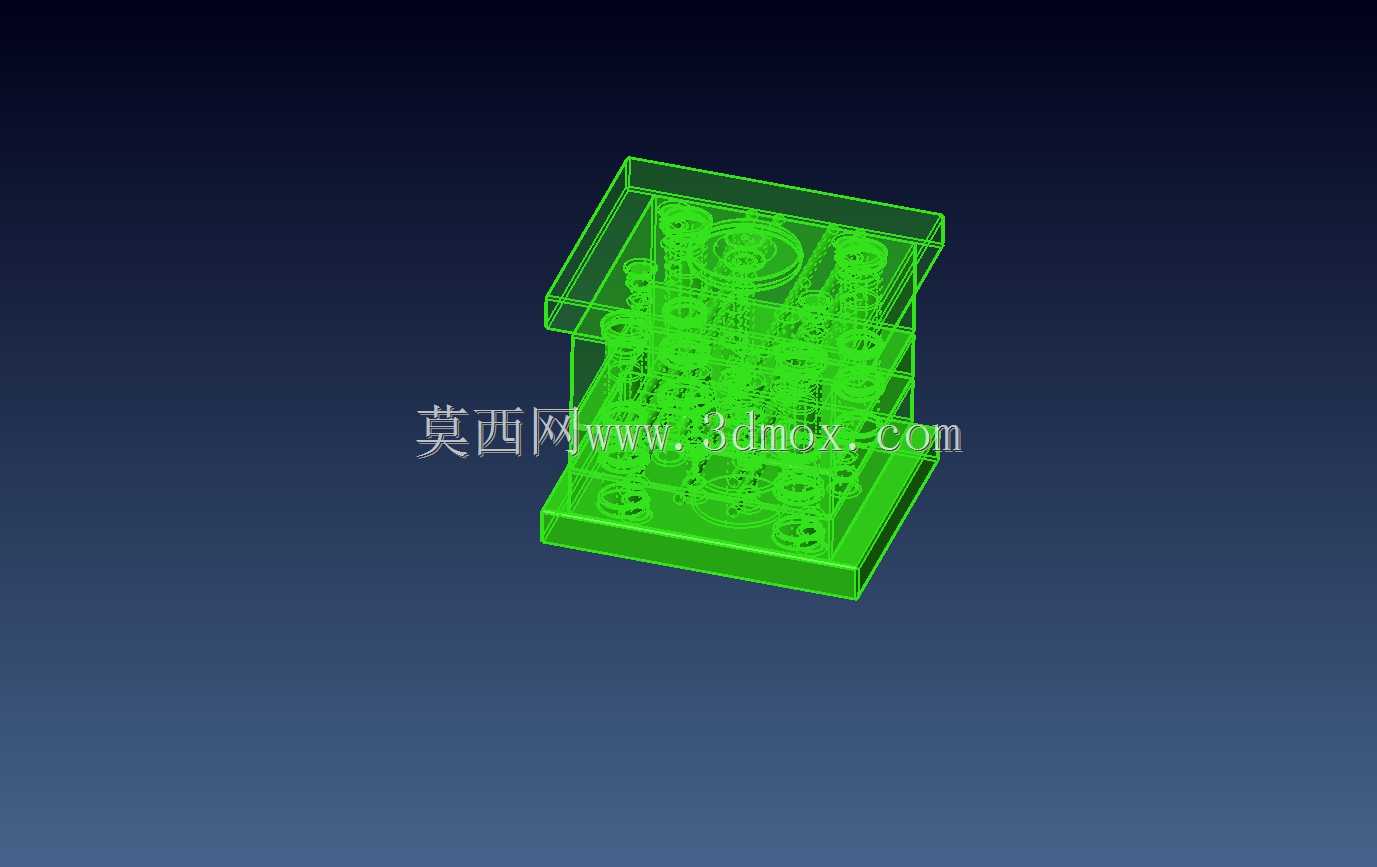

建模时先完成各个零件的独立建模，再按照装配关系完成总装，过程中反复检查各运动部件的行程干涉，比如斜顶抽芯时是否与周边的顶针、型芯发生碰撞，开模时定模侧的拉料杆是否能顺利把流道凝料从定模拉出，合模时锁模力的传递路径是否均匀，避免出现局部受力过大导致模板变形。排气槽设置在型腔的熔体最后填充位置，深度匹配塑料原料的溢边值，保证充模时型腔内的空气能顺利排出，避免制品出现烧焦、缺胶等缺陷。整套结构的设计兼顾了量产时的成型效率与后期维护便利性，易损件都设计为可快速更换的结构，减少停机维护的时间成本。
