塑料篮注塑成型模具结构设计

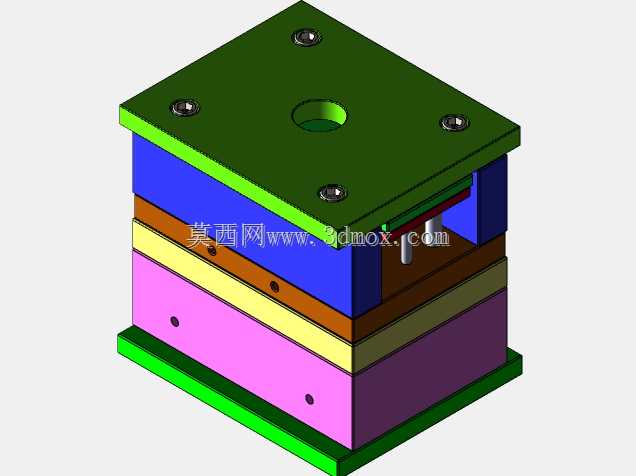

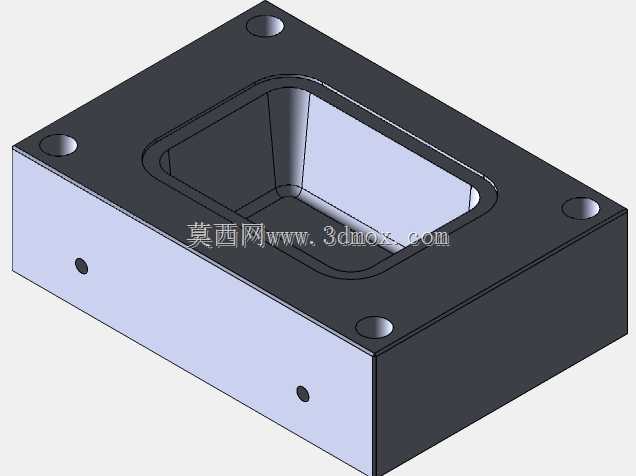

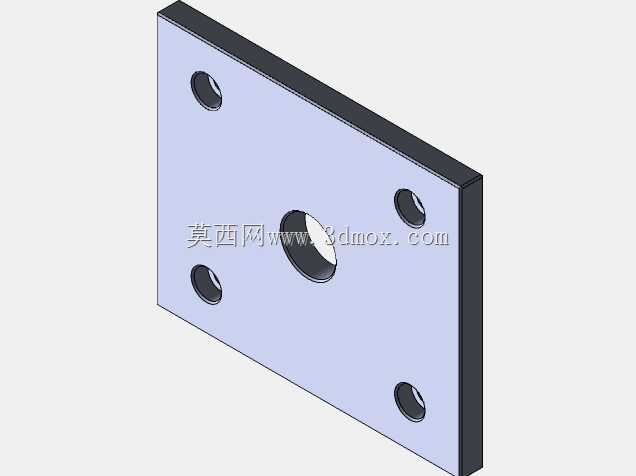

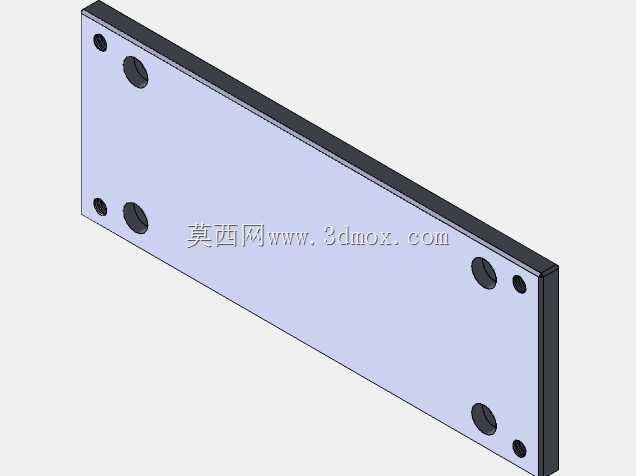

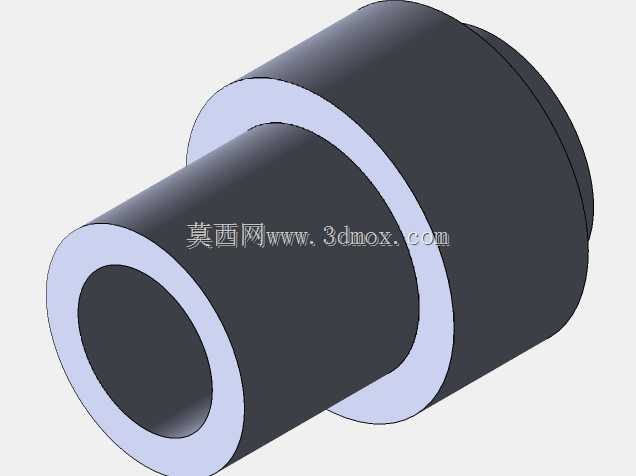

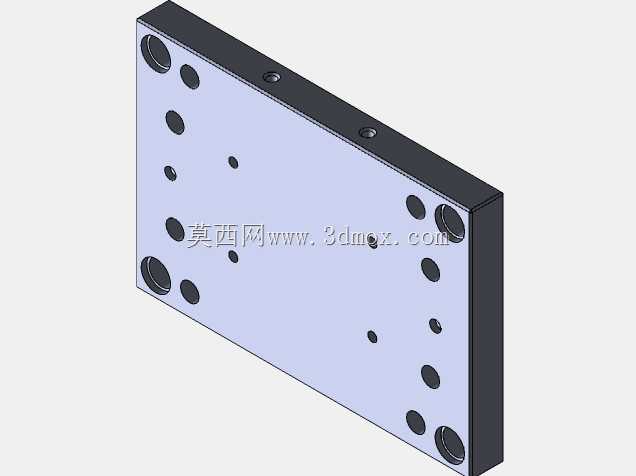

日常商超、仓储周转场景中大量使用的镂空塑料收纳篮，其批量生产完全依赖注塑成型模具的稳定运行，这套模具正是针对带网格镂空结构的塑料篮开发的专用成型工装。从结构布局来看，模具采用标准两板模模架结构，上下模座通过导柱导套实现精准合模导向，模架各层板件按功能划分清晰：顶部绿色面板为定模固定板，用于将模具定模侧固定在注塑机定模板上，中心开设的浇口套定位孔直接对接注塑机喷嘴，熔融塑料通过该位置进入型腔流道。动定模的成型部分围绕塑料篮的外形与内部结构做针对性拆分，考虑到塑料篮侧壁带有密集镂空网格，成型时网格区域的型芯采用镶拼式结构，既方便加工时保证网格筋位的尺寸精度，也能在长期生产出现局部磨损时单独更换镶件，降低维护成本。模具的顶出结构设置在动模侧，采用顶杆顶出方式，顶杆排布位置避开塑料篮的网格镂空区域，均匀分布在篮体边缘与底部加强筋位置，确保开模顶出时塑件受力均匀，不会出现顶白、变形甚至顶穿的问题。冷却水路沿型腔与型芯的轮廓环绕布置，在成型区域附近形成均匀的温度场，避免塑料篮因冷却不均出现收缩翘曲，保证网格筋位的成型饱满度，同时缩短成型周期提升生产效率。安装边界上，模架整体外形适配常用吨位的卧式注塑机安装尺寸，定模侧的定位圈与注塑机定位孔匹配，动模侧的顶棍孔位置对应注塑机顶出杆的排布，上下模座的安装螺丝孔位符合通用模架安装规范，无需额外改装即可上机使用。设计过程中重点考虑了塑料篮的脱模斜度，所有侧壁与网格筋位都预留了合理的脱模角度，避免开模时拉伤塑件表面，同时流道采用平衡式布局，确保多腔进料时各位置填充速度一致，保证每个成型的塑料篮尺寸统一、无缺胶飞边问题。这套模具的结构设计兼顾了加工便利性与生产稳定性，针对塑料篮的薄壁、带密集镂空的产品特性做了专门的结构优化，能够满足大批量连续生产的需求，成型出的塑料篮可直接用于生鲜收纳、物料周转、家居收纳等多个场景。
