塑料杯注塑成型模具结构设计

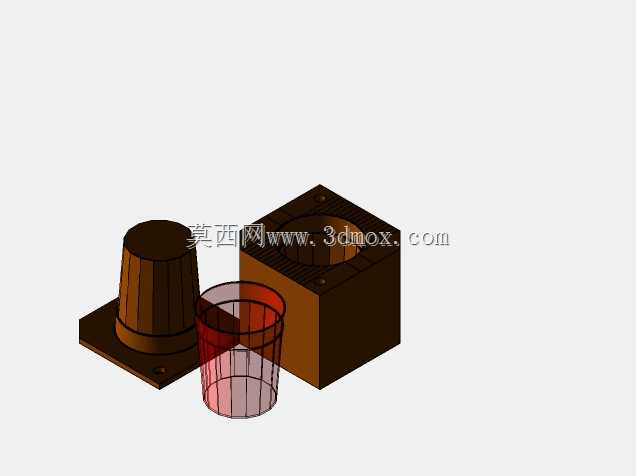

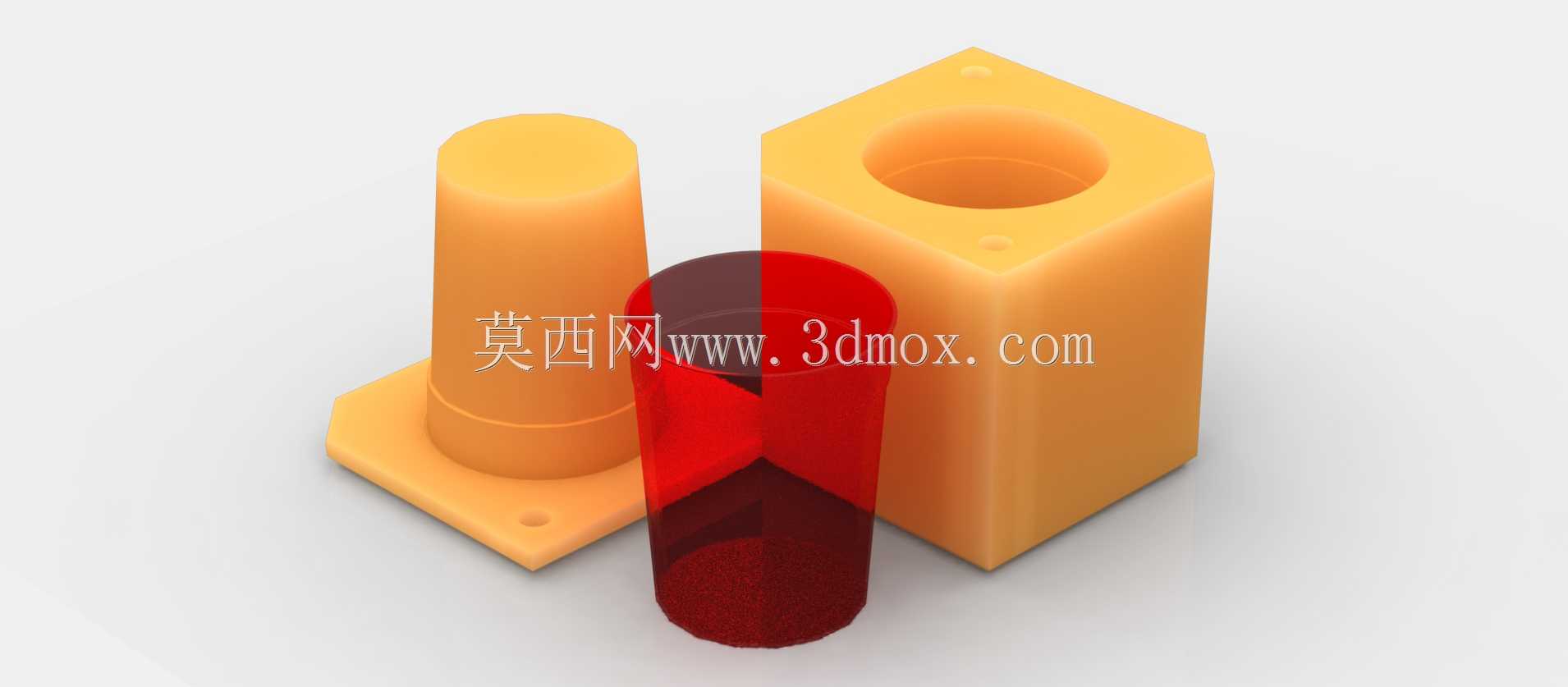

这套模具主要服务于小批量塑料杯的注塑生产场景，适配桌面级注塑设备的安装边界，整体安装基面的定位孔间距按照常规小型注塑机的模架安装标准设计，模架整体长宽尺寸控制在150mm以内，合模行程预留足够的顶出空间，避免开模取件时发生结构干涉。从功能结构来看，模具分为定模型腔、动模型芯以及侧抽芯三个核心部分，其中六边形的定模型腔直接成型杯身的外部轮廓，内壁做了0.5度的脱模斜度，表面抛光至镜面要求，保证注塑完成后杯体外壁无明显划痕、流痕；圆柱形的动模型芯负责成型杯体的内部空腔，型芯根部做了R1.5的圆角过渡，避免注塑时应力集中导致的型芯根部断裂，同时型芯内部预留了冷却水道的安装位置，可接入循环冷却水缩短成型周期。侧抽芯结构对应杯身侧面的特殊型面设计，采用斜导柱驱动的抽芯方式，抽芯行程设置为12mm，刚好能完全脱离杯体侧面的倒扣结构，合模时靠锁紧块承受注塑过程中的侧向压力，避免抽芯滑块受料流压力发生位移导致产品飞边。建模过程中先梳理产品的收缩率参数，按照PP塑料1.5%的收缩率放好产品缩水，首先绘制型芯、型腔的主体轮廓，通过拉伸、拔模、倒圆角完成基础曲面构建，之后拆分侧抽芯的滑块结构，校验抽芯过程中是否存在运动干涉，再依次添加导柱、导套、锁紧块、顶杆等标准件，最后完成模架的装配，整体建模过程中重点校验了合模间隙，分型面贴合公差控制在0.02mm以内，防止注塑过程中出现溢料问题。这套模具的设计思路偏向小批量快速生产场景，结构简单易加工，普通铣床、磨床即可完成模架的加工，不需要复杂的五轴加工工序，后期维护也十分方便，易损件都采用标准件规格，出现磨损可直接替换无需重新加工定制。实际生产时，熔融塑料通过浇口套注入型腔，保压冷却后，动模后撤，斜导柱带动侧抽芯滑块完成侧向抽芯，之后顶杆动作将成型好的塑料杯从动模型芯上顶出，即可完成一个生产循环，整个成型周期可控制在30秒以内，适配小批量定制类塑料杯的生产需求。
