瓦力机器人手部结构创意改色设计

做这个模型的初衷，是还原动画里那个带着锈迹、在废土世界里执着整理垃圾的小机器人，这次特意调整了手部构件的配色，让视觉层次更突出。从实际应用场景来说，这类小型仿生机器人结构常被用作科普教具、影视周边手办的结构验证，也能给小型巡检机器人的末端执行器设计提供结构参考，毕竟瓦力的手部是兼顾夹持、抬升功能的多自由度构件，和工业场景里小型末端执行器的功能逻辑有共通之处。

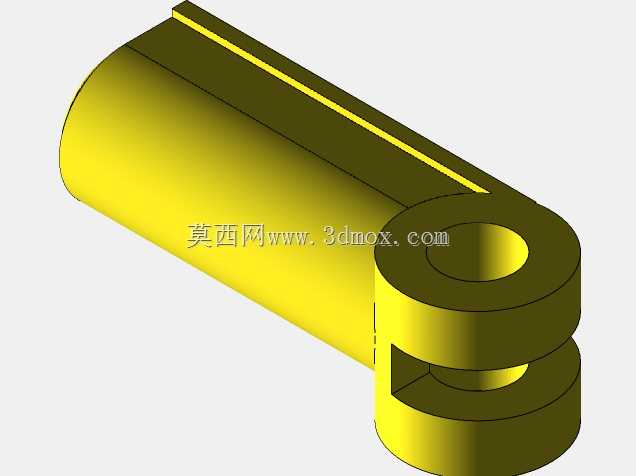

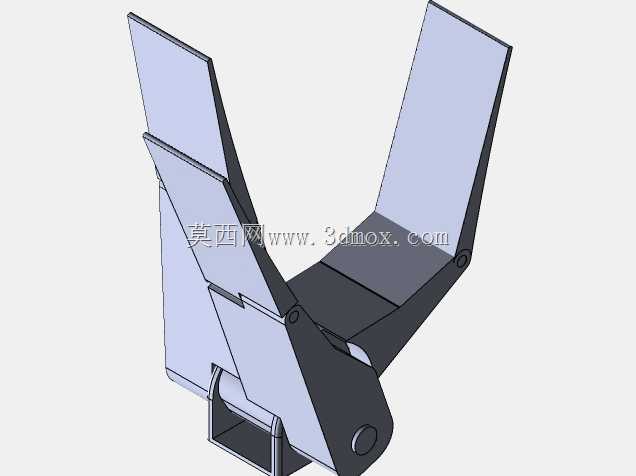

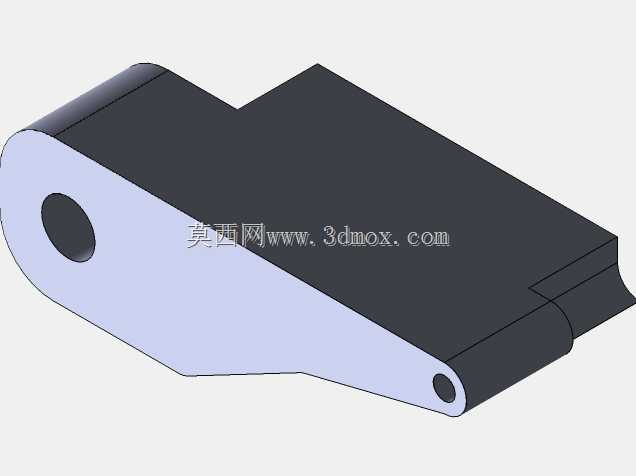

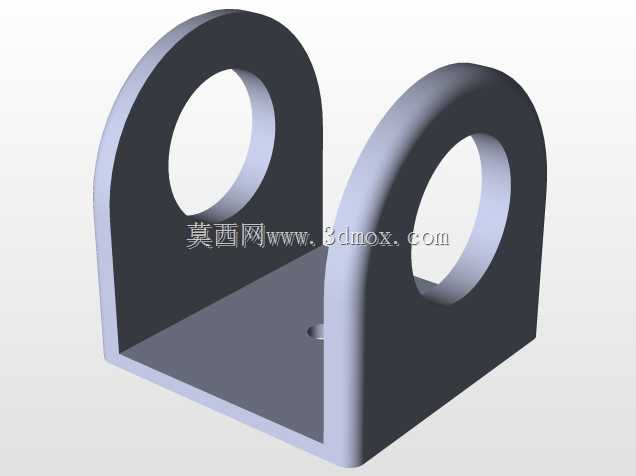

建模的时候先从手部的基座开始搭，先确定基座的安装边界，要和手臂的回转关节完全匹配，预留出3mm的销轴安装孔位，保证关节转动时不会出现干涉。手部的指节部分做了简化处理，没有照搬动画里过于细碎的锈蚀纹理，而是先把每个指节的转动副位置定好，每个指节的转动角度限制在0到75度之间，避免出现过度弯折的穿模问题，同时保证夹持动作的合理性。配色调整的时候，没有沿用原版整体做旧的锈褐色，而是把指节末端的夹持面换成了辨识度更高的配色，既保留了瓦力本身的复古机械感，也让手部的功能区域更直观，一眼就能分辨出夹持工作面。

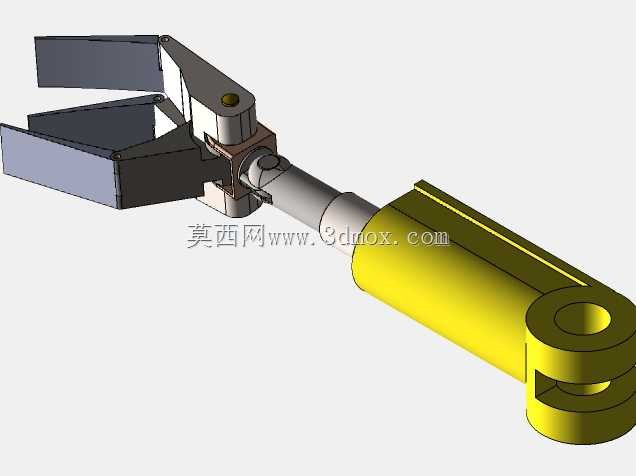

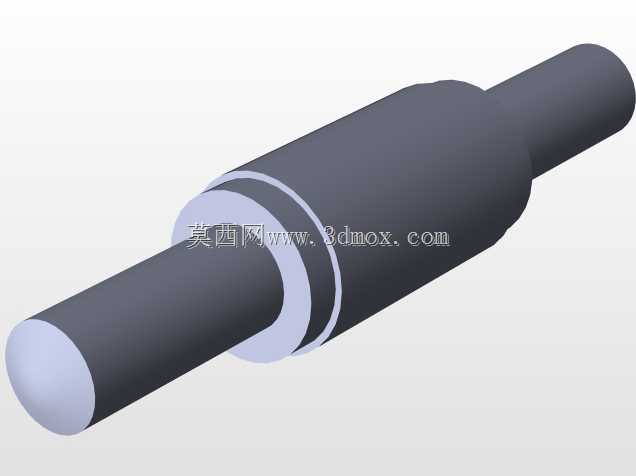

建模步骤上，先绘制整体的骨架草绘，定好各个关节的回转中心，再逐个拉伸凸台做出每个构件的基体，之后做倒角和圆角处理，边缘的R角统一设为1mm，避免尖锐棱角，既符合3D打印的工艺要求，也还原了动画里圆润的机械质感。装配的时候先把基座和手臂关节做同轴配合，再依次装入每个指节的销轴，给每个转动副添加角度限制，模拟真实的转动阻尼感，最后再做外观面的配色区分，把夹持工作面和指节主体做分色处理。尺寸上整个手部构件从基座安装面到指节末端的总长度控制在82mm，宽度在完全张开状态下是67mm，收拢状态下是32mm，不管是做手办组装还是小型机构验证，这个尺寸都能适配常规的安装空间，不会和手臂主体的其他构件产生空间干涉。

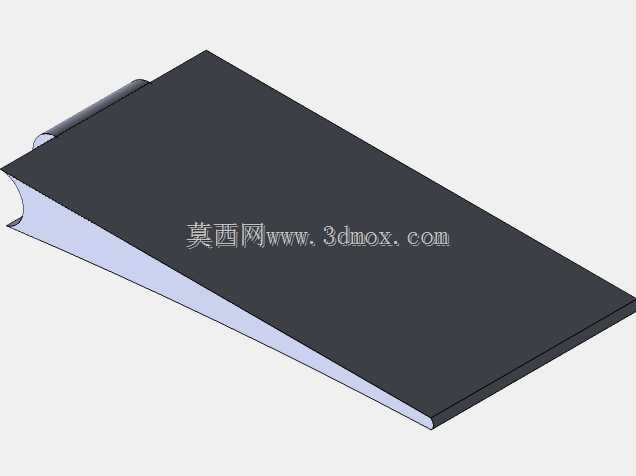

从功能特性来说，这个手部结构虽然是影视IP衍生设计，但每个构件的连接逻辑都符合机械设计的基本要求，没有为了外观牺牲结构合理性，每个销轴孔的公差都按H7的配合精度预留，组装的时候不需要额外打磨就能顺畅转动，指节内侧做了浅凹槽的防滑纹理，夹持小物件的时候能提供足够的摩擦力，不会轻易滑落。
