基于实物测绘的智能手机外观结构三维数模

　　本次构建的智能手机三维数模，完全依托实物测绘完成，建模过程全程使用卡尺对实体各部位尺寸进行逐一校核，所有外观特征的尺寸偏差控制在0.02mm以内，能够满足消费电子领域外观手板制作、结构装配验证、周边配件开发等多场景的使用需求。从实际应用场景来看，这类精准的手机外观数模，是手机保护壳、贴膜、外接拓展配件等周边产品开发的核心基础数据，配件厂商在开模前可以直接导入数模进行配合间隙模拟，避免反复试模带来的成本损耗；同时也可用于消费电子展的虚拟展示素材、工业设计教学中的结构拆解案例，以及二手设备翻新过程中的配件适配校验。

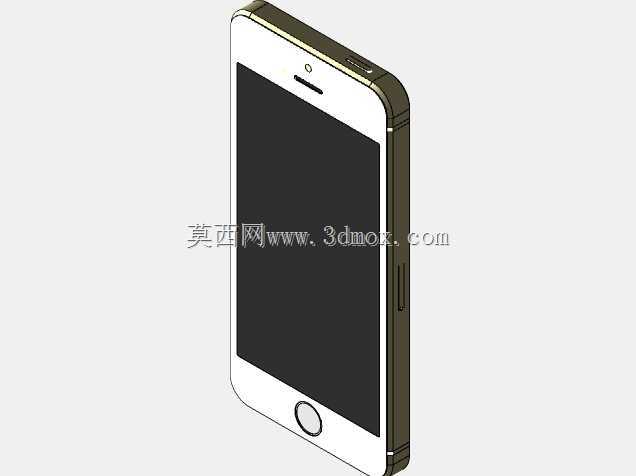

　　数模完整还原了该款直板触屏手机的全部外观特征，正面覆盖整块2.5D弧面玻璃面板，上方预留了前置摄像头、听筒开槽、光线距离传感器的安装位，下方设置圆形实体物理按键，按键与面板的配合间隙按照实物0.1mm的装配公差进行还原，能够直观呈现量产机型的装配精度。机身中框采用金属材质的视觉特征设计，侧边完整还原了音量调节按键、静音拨片、电源按键、SIM卡托开槽、3.5mm耳机接口、底部扬声器开孔、Lightning数据接口、麦克风开孔的全部位置与尺寸，每个开孔的倒角、按键的弧度都与实物保持一致，中框与前后玻璃面板的衔接处做了0.15mm的倒角过渡，还原了真机的握持触感特征。背面采用上下分段的材质设计，上方摄像头区域做了轻微的凸起处理，凸起边缘的倒角、摄像头镜片的尺寸、补光灯的位置都完全匹配实物测绘数据，背面的苹果标识位置、印刷区域的边界也按照实测尺寸进行定位，没有出现位置偏移的问题。

　　建模过程中优先保证了安装边界的准确性，整机的长宽厚尺寸完全匹配实测数据，机身四个边角的R角弧度经过三次测绘取平均值确定，避免了单一测量点带来的弧度偏差；所有侧键的按压行程预留空间、接口的内孔深度都按照实物的装配空间进行还原，若用于结构验证场景，可直接在数模基础上拆分内部元器件的安装位，拓展为完整的整机结构数模。考虑到消费电子类产品的建模需求，数模对外形的分型线位置做了明确的特征区分，中框与前后盖板的装配分型线沿着机身侧边居中设置，线宽控制在0.05mm，与真机的装配缝隙视觉效果完全一致，能够直接用于渲染输出产品宣传图，不需要额外调整分型线的位置。

　　从设计思路上来说，这类测绘建模不同于正向的产品设计，核心要求是无限贴近实物的真实状态，因此建模过程中没有做任何理想化的参数调整，哪怕是实物上因为加工公差带来的细微尺寸差异，也在数模中做了对应的还原，比如机身底部两个扬声器开孔的间距、耳机孔与数据接口的相对位置，都经过三次重复测量确认后才固化到数模中，避免理想化建模带来的尺寸失真。对于周边配件开发者来说，这类精准的外观数模能够直接用于夹具定位设计，比如制作贴膜定位夹具时，可以直接提取正面玻璃的边缘轮廓作为定位基准，保证夹具与手机的贴合度；制作保护壳时，可以直接提取中框的外轮廓作为壳体的内型腔参考，预留0.1mm的装配间隙后即可直接生成壳体的基础数模，大幅缩短配件开发的建模周期。

　　数模的外观曲面全部采用G2连续过渡，没有出现曲面褶皱、曲率突变的问题，导入各类三维软件后都可以直接进行编辑、曲面提取、工程图导出等操作，不需要进行破面修复。机身的所有边角过渡都做了圆角处理，没有尖锐的棱角，完全匹配真机的安全设计要求，在进行3D打印手板验证时，不需要额外做圆角修正，打印完成后的手板握持手感与真机基本一致。对于工业设计从业者来说，这个数模也可以作为经典直板手机的结构参考案例，分析早期金属中框手机的结构设计逻辑、材质拼接方式、人机工程尺寸设定，比如机身厚度与握持舒适度的匹配关系、侧边按键的位置与手指自然握持状态下的触控范围对应关系、屏幕尺寸与单手握持操作区域的匹配逻辑，这些实测的尺寸数据能够为后续的手持类消费电子产品设计提供可靠的参考依据，避免设计过程中出现尺寸设定脱离实际使用需求的问题。
