日常书写用按压式圆珠笔结构设计

　　这款圆珠笔的结构设计完全围绕日常高频书写场景展开，适配办公记录、学生作业、现场签注等多类书写需求，整体结构没有冗余设计，所有零件的配合都围绕书写顺滑、握持舒适、更换便捷三个核心使用需求落地。从结构拆分来看，整笔分为笔帽（按压式款为按动顶帽）、笔杆主体、笔芯容纳腔、弹簧复位组件、笔尖护套、笔夹六个核心部分，各零件的配合公差控制在0.02mm以内，避免长期使用后出现笔芯晃动、按动卡滞的问题。

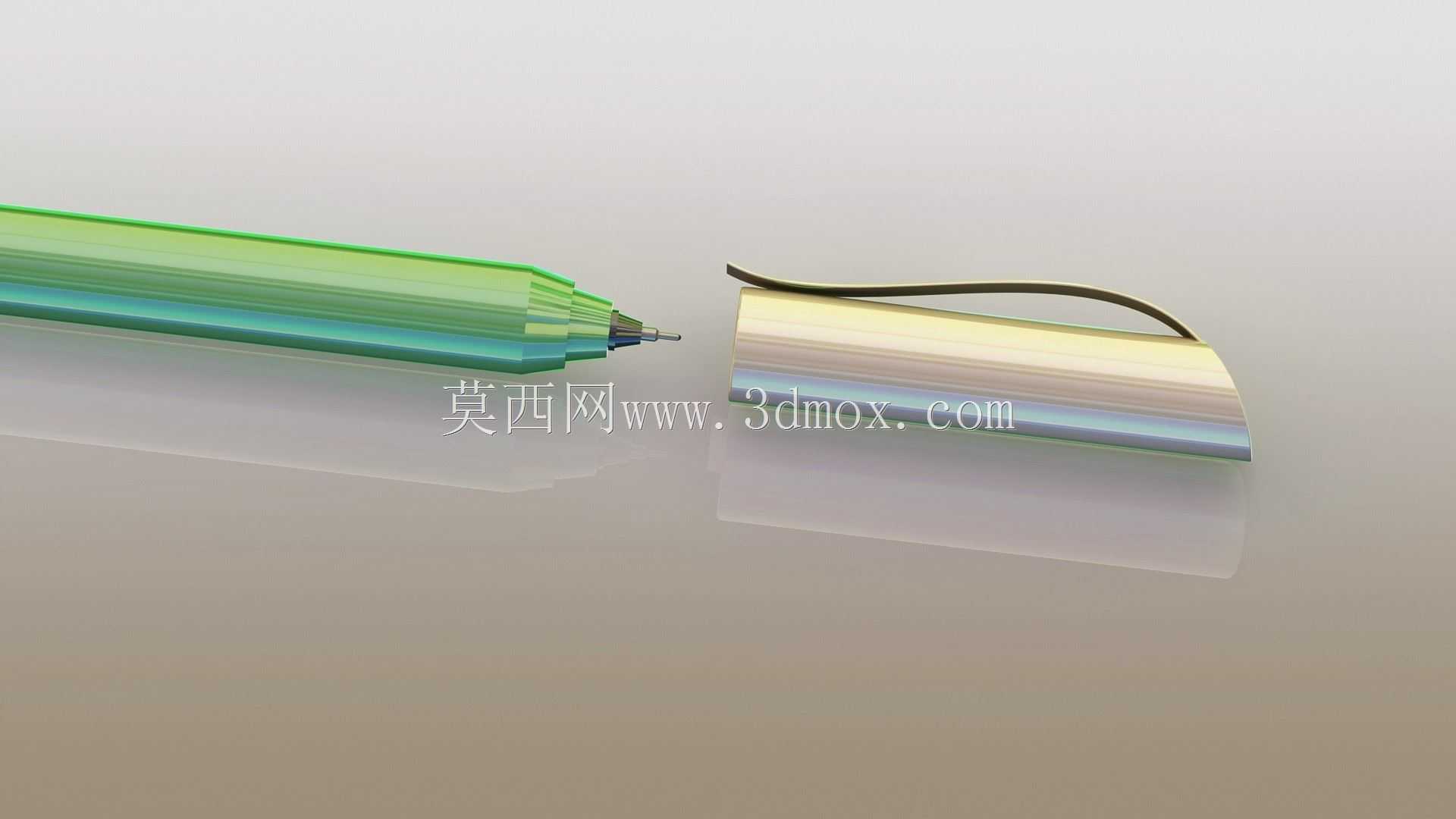

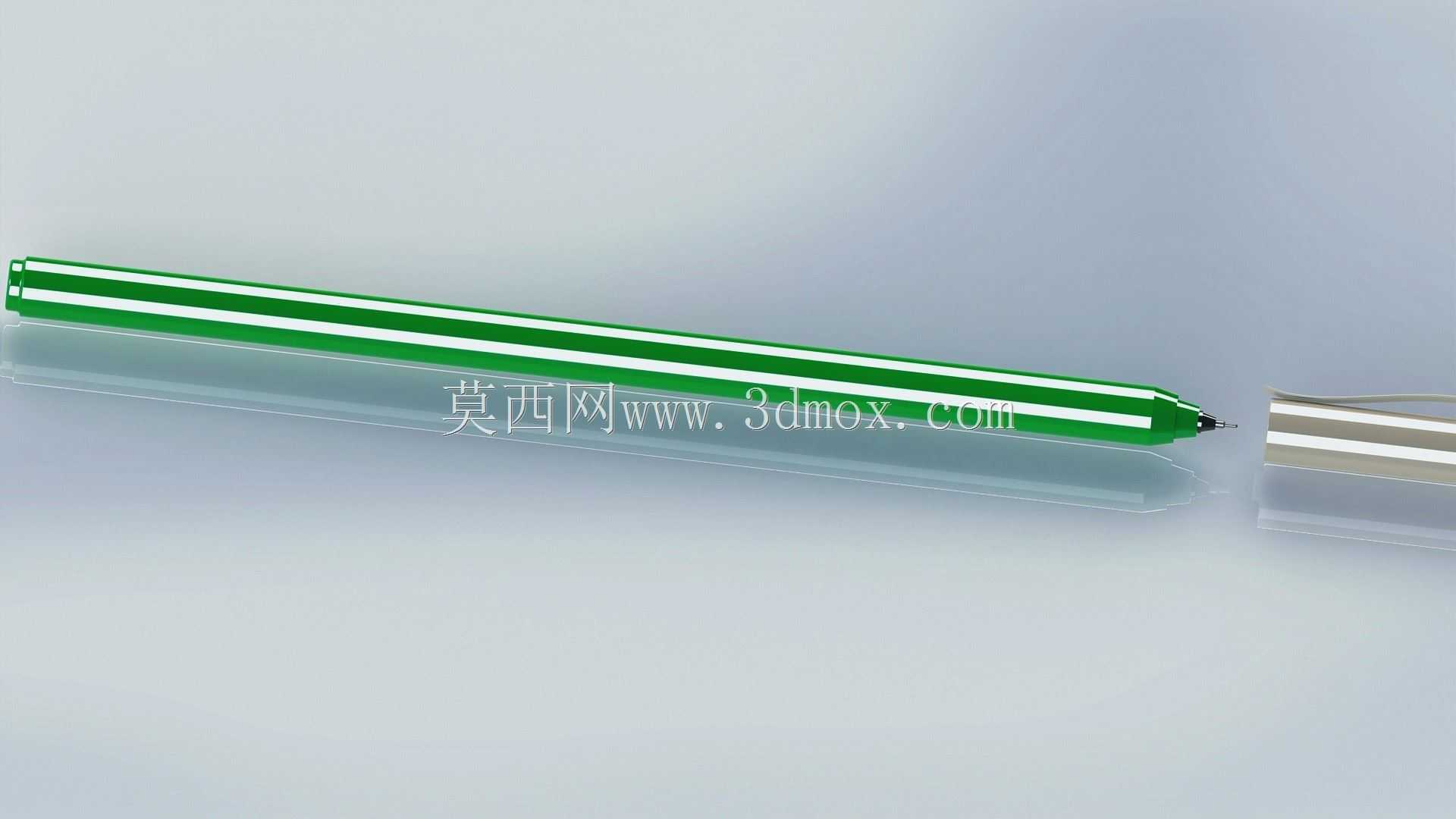

　　设计过程中首先考虑的是握持区域的人机尺寸，笔杆握持段的直径设置为10mm，表面做细微的防滑纹理处理，既不会因为过细导致长时间书写握持疲劳，也不会因为过粗影响手指的操控灵活性，握持段距离笔尖的伸出长度控制在15mm，符合大多数人握笔时手指距离笔尖的常规距离，避免书写时视线被笔身遮挡。笔身整体长度控制在140mm，收缩状态下长度为135mm，能够轻松放入常规衬衫口袋、笔记本笔插位，不会因为长度过长导致携带时戳破口袋内衬，笔夹的弹力设置为1.2N，能够稳定夹持在厚度0.2mm到2mm的纸张、布料、塑料封皮上，夹持后不会轻易滑落，同时笔夹与笔身的间隙预留0.5mm，避免夹持时刮花笔身表面。

　　内部的笔芯容纳腔适配市面上主流的通用型圆珠笔芯，腔体内径设置为4.5mm，长度预留105mm的安装空间，更换笔芯时只需要旋转拧开笔杆尾部，就可以直接取出旧笔芯放入新笔芯，不需要额外的工具辅助，复位弹簧的线径设置为0.4mm，自由长度20mm，预压行程3mm，按动行程5mm，按动时的反馈力控制在3N左右，按动过程没有生涩的卡顿感，按压到位后有清晰的档位反馈，笔尖伸出后锁定可靠，不会因为书写时的按压力度出现笔尖回缩的问题，再次按压后弹簧能够顺畅带动笔芯回缩，笔尖完全收回到护套内部，避免携带时墨水蹭脏衣物或者纸张。

　　笔尖护套的内孔做了0.1mm的倒角处理，笔芯伸出时笔尖与护套的同轴度控制在0.05mm以内，书写时笔尖不会和护套内壁产生摩擦，保证出墨顺畅，护套采用耐磨的硬质塑料材质，长期使用不会因为笔尖的反复伸缩出现内孔磨损变大的问题。笔杆的壁厚设置为1.2mm，在保证整体结构强度的前提下尽可能控制整体重量，整笔重量控制在12g左右，长时间握持书写不会给手部带来额外的负重感，笔身的外表面做圆弧过渡处理，所有棱角都做R0.5mm的倒圆角，不会出现锋利的边缘划伤手部的情况。

　　从实际使用的场景适配来看，这款结构的圆珠笔能够适应-10℃到50℃的使用环境，笔身材料选用常规的ABS工程塑料，具备一定的抗摔性能，从1.2m高度自由跌落到水泥地面时，不会出现笔身开裂、内部结构错位的问题，能够满足日常使用中的意外磕碰场景。内部的弹簧采用不锈钢材质，长期使用不会出现生锈卡顿的问题，笔夹与笔身采用卡扣式连接，组装过程不需要额外的螺丝或者粘接剂，生产组装时的效率更高，后期如果笔夹出现损坏也可以单独更换，不需要整体报废整笔。

　　在结构验证阶段，针对按动结构做了一万次的按动寿命测试，测试后弹簧的弹力衰减不超过10%，按动结构依然能够顺畅工作，没有出现卡滞或者锁定失效的问题；针对笔芯的出墨稳定性，在连续书写1000米的测试长度下，没有出现断墨、飞白的问题，笔尖的滚珠转动顺畅，不会出现卡顿刮纸的情况。笔身的表面处理可以根据不同的使用需求做配色调整，结构本身不需要做改动就可以适配不同的外观涂装方案，满足办公、学生、礼品等不同渠道的产品需求，整体结构的零件通用化程度高，除了笔身外观件之外，内部的弹簧、笔芯腔、按动结构都可以和同系列的其他款笔具通用，能够有效降低生产过程中的零件开模成本，也方便后期的维修更换。
