车床高精度回转顶尖结构设计

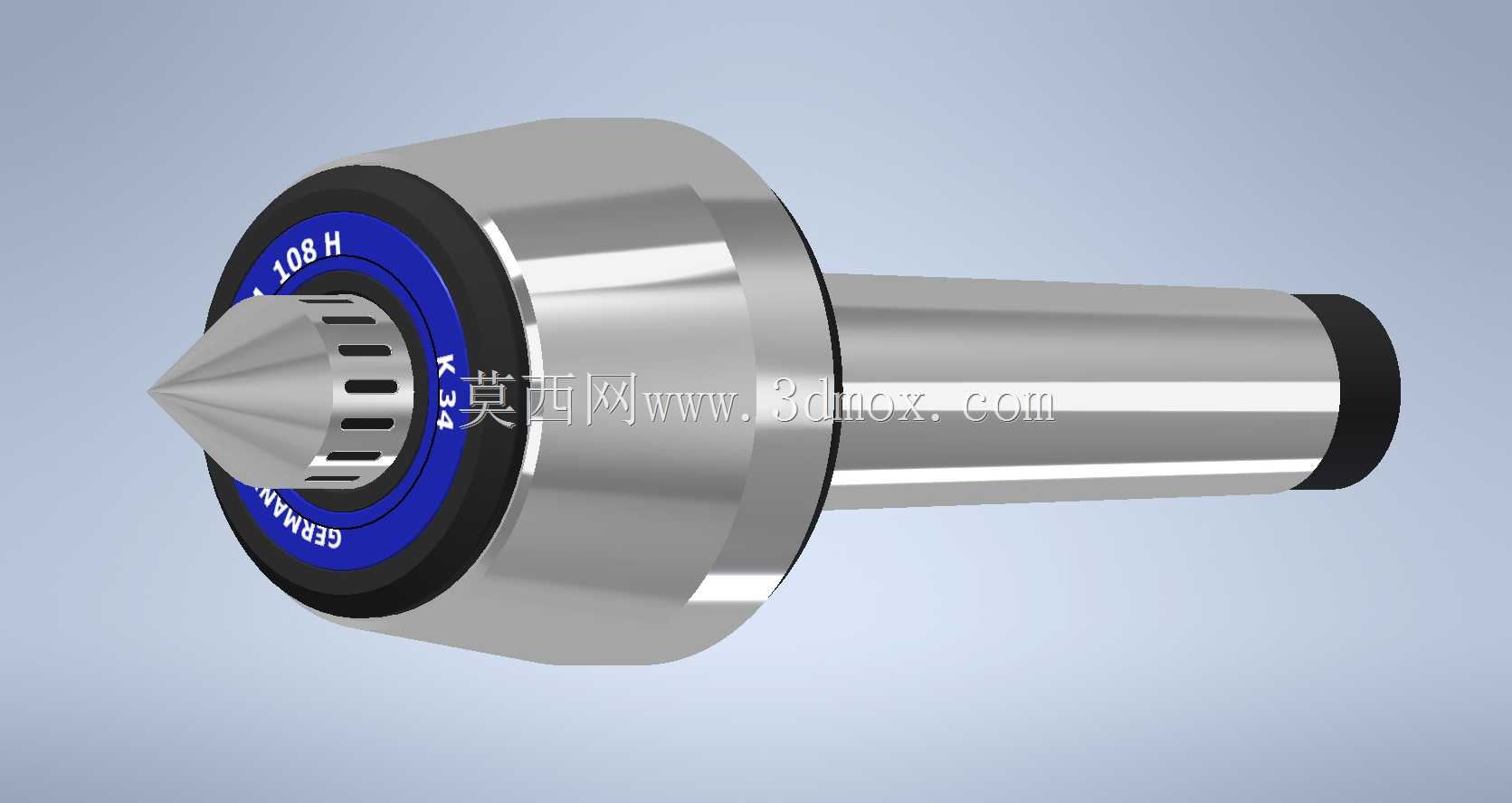

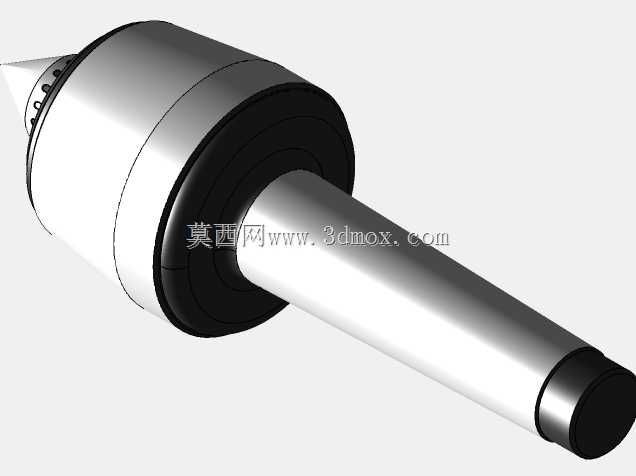

在普通车床、数控车床的轴类零件加工场景中，回转顶尖是装夹环节不可或缺的核心工装部件，主要用于顶住工件中心孔，承担工件的径向支撑与轴向定位作用，抵消切削过程中产生的径向切削力与轴向进给力，避免长轴类工件加工时出现挠曲变形、振刀等问题，保障加工尺寸精度与表面粗糙度达标。这款顶尖采用莫氏锥柄的安装结构，锥柄部分可直接与车床尾座的锥孔配合实现自锁安装，安装时只需清洁锥面后将锥柄推入尾座锥孔，依靠锥面的过盈贴合即可传递扭矩、保证同轴度，无需额外紧固件，装拆效率较高，适配多数常规卧式车床的尾座安装尺寸边界。顶尖头部采用多槽式弹性顶尖头设计，相比整体式顶尖，可在顶紧工件时自适应微小的中心孔角度偏差，减少中心孔与顶尖的接触应力集中，避免工件中心孔被顶伤，同时多槽结构可容纳加工过程中带入的少量切屑与切削液杂质，防止杂质卡滞导致顶尖转动不畅。主体外壳采用阶梯式圆柱结构，内部集成轴承组实现顶尖头的回转功能，加工时顶尖头跟随工件同步转动，将传统固定顶尖的滑动摩擦转化为滚动摩擦，大幅降低顶尖与工件中心孔的摩擦温升，减少顶尖磨损，延长使用寿命，适合中高速切削工况下的长时间连续加工。建模过程中，首先绘制锥柄的回转截面轮廓，通过回转特征生成锥柄基体，之后绘制外壳的阶梯回转轮廓，同样通过回转特征生成主体外壳，再对头部的弹性槽进行拉伸切除，完成顶尖头的槽结构建模，之后对内部轴承安装位进行尺寸约束，预留轴承的装配间隙与密封件安装位置，最后对各棱边进行工艺倒角处理，避免装配时划伤操作人员与配合面。建模时需重点保证锥柄的锥度精度、顶尖头的锥面同轴度，以及各回转面的圆跳动公差，这些参数直接影响顶尖安装后的回转精度，若同轴度超差，会导致工件加工时出现圆度超差、端面跳动过大等质量问题。外壳表面的环形标识区域采用包覆特征生成，可标注顶尖的型号、适用转速范围等参数，方便现场操作人员快速识别选型。密封结构设置在外壳与顶尖头的配合间隙处，可阻挡切削液、切屑进入内部轴承腔，避免轴承过早磨损失效，日常维护时只需定期从注油孔注入润滑脂即可保障回转顺畅。
