不锈钢手动压蒜器厨房小工具结构设计

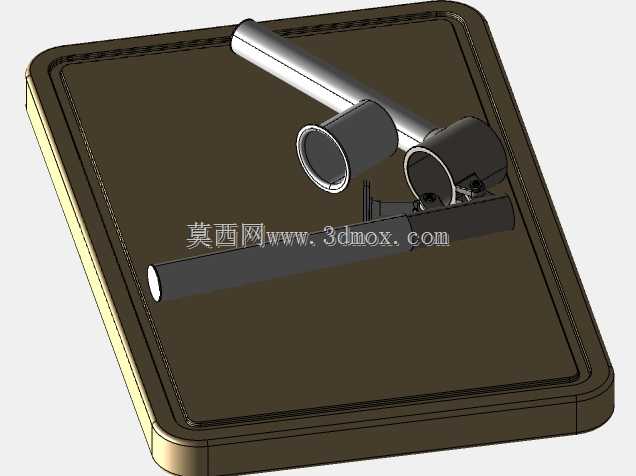

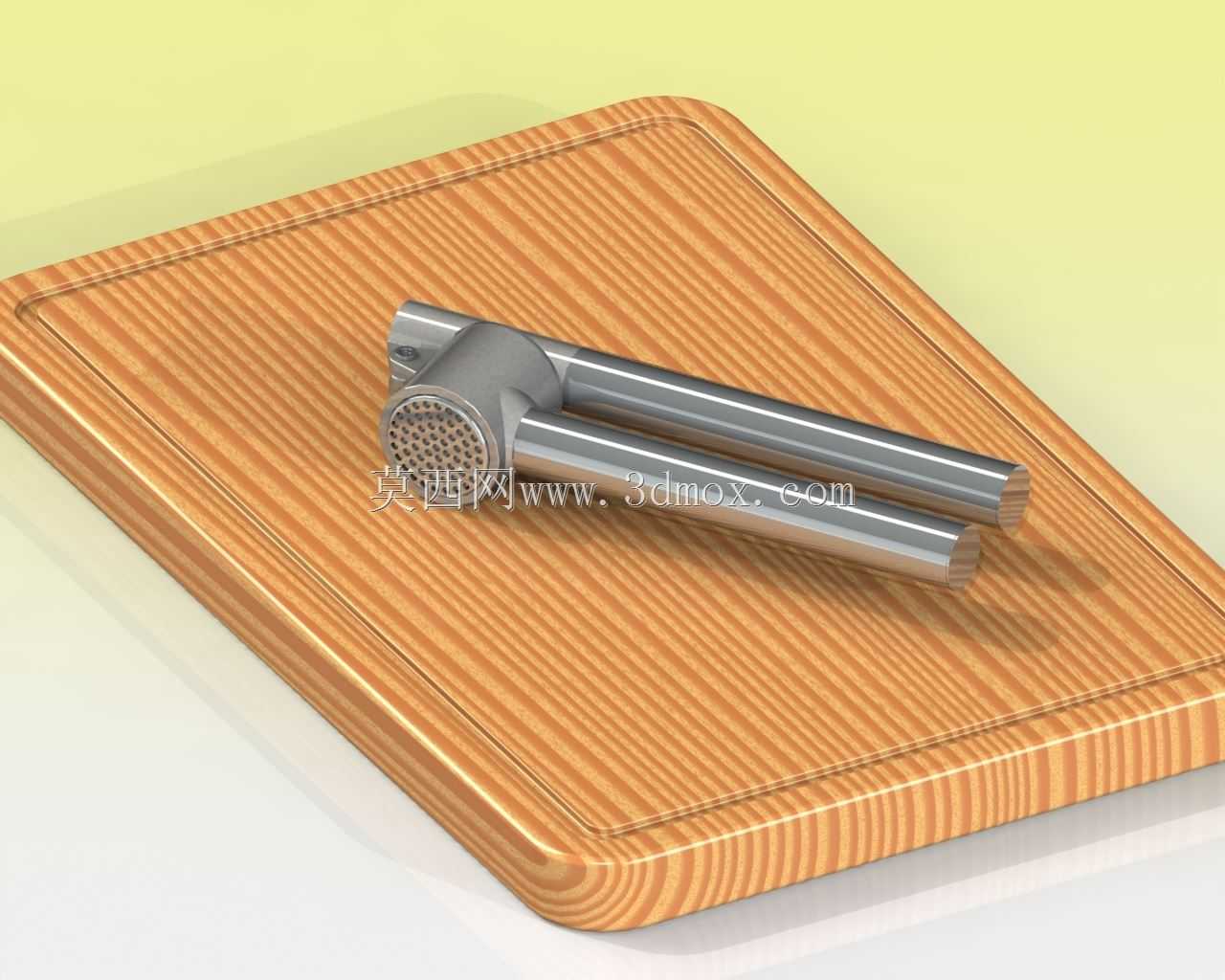

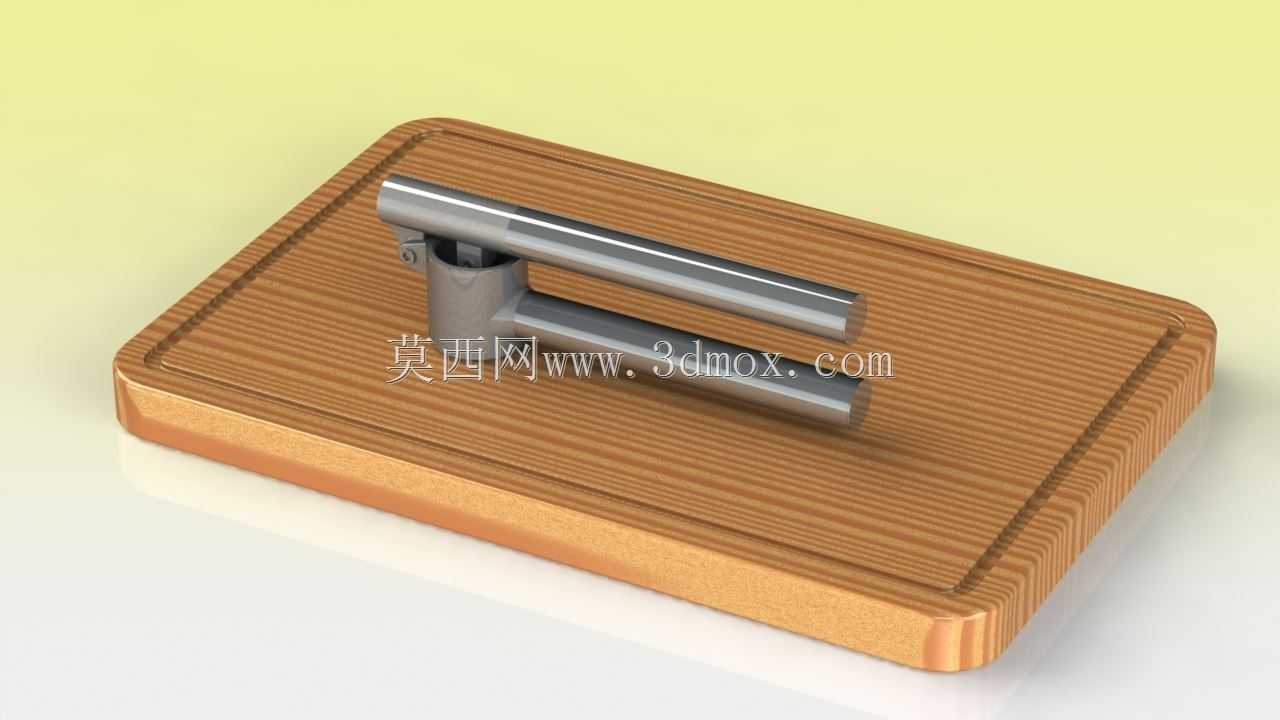

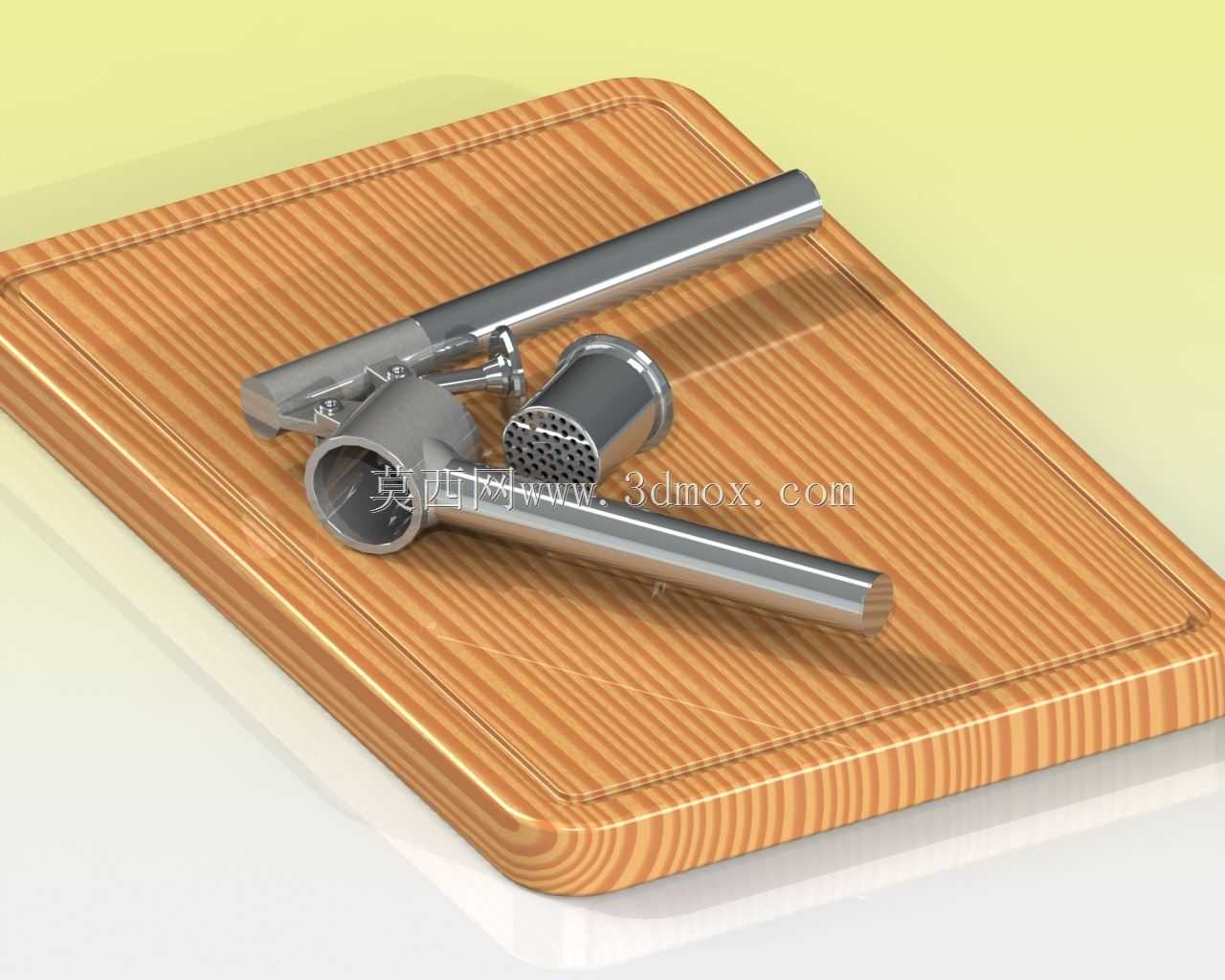

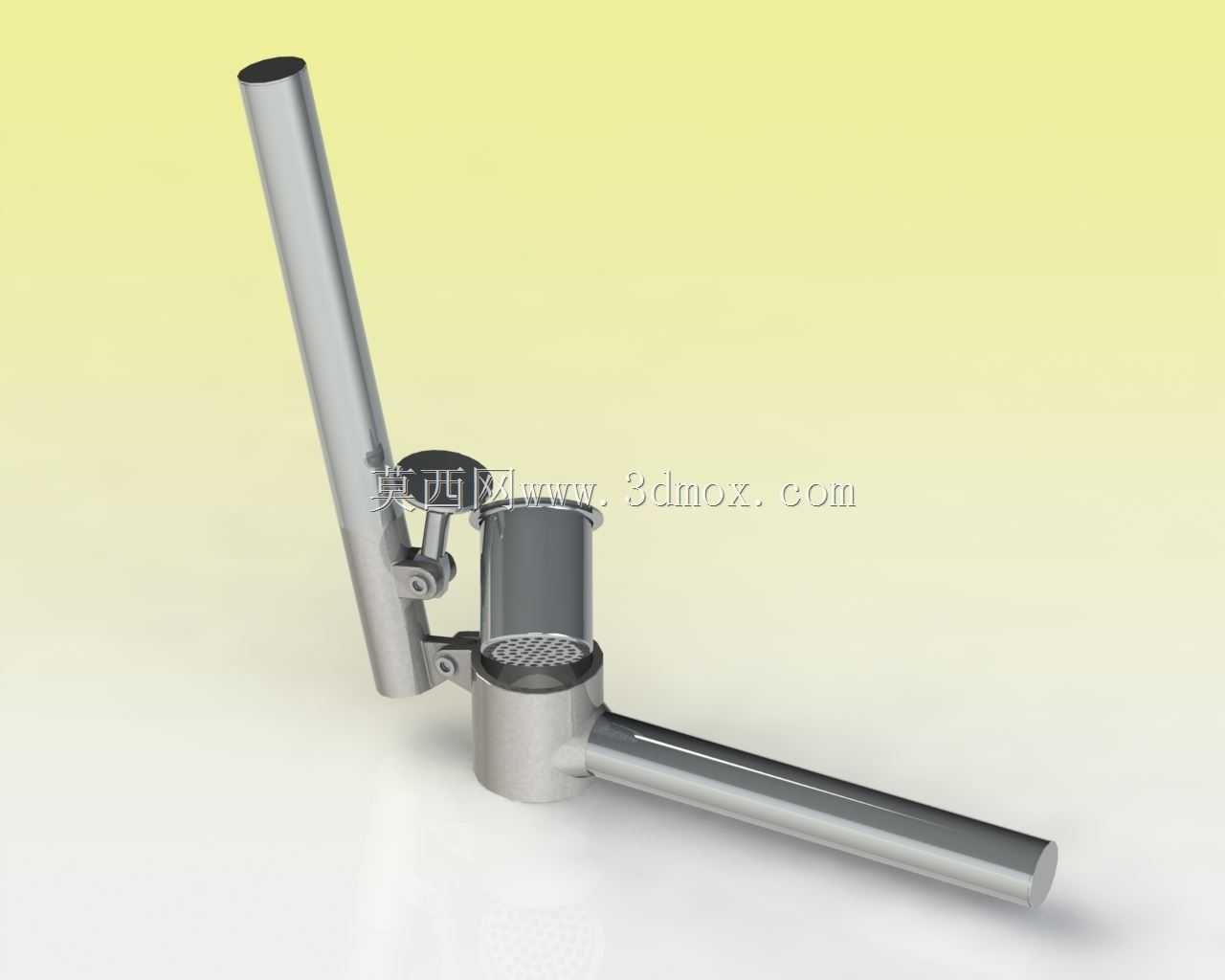

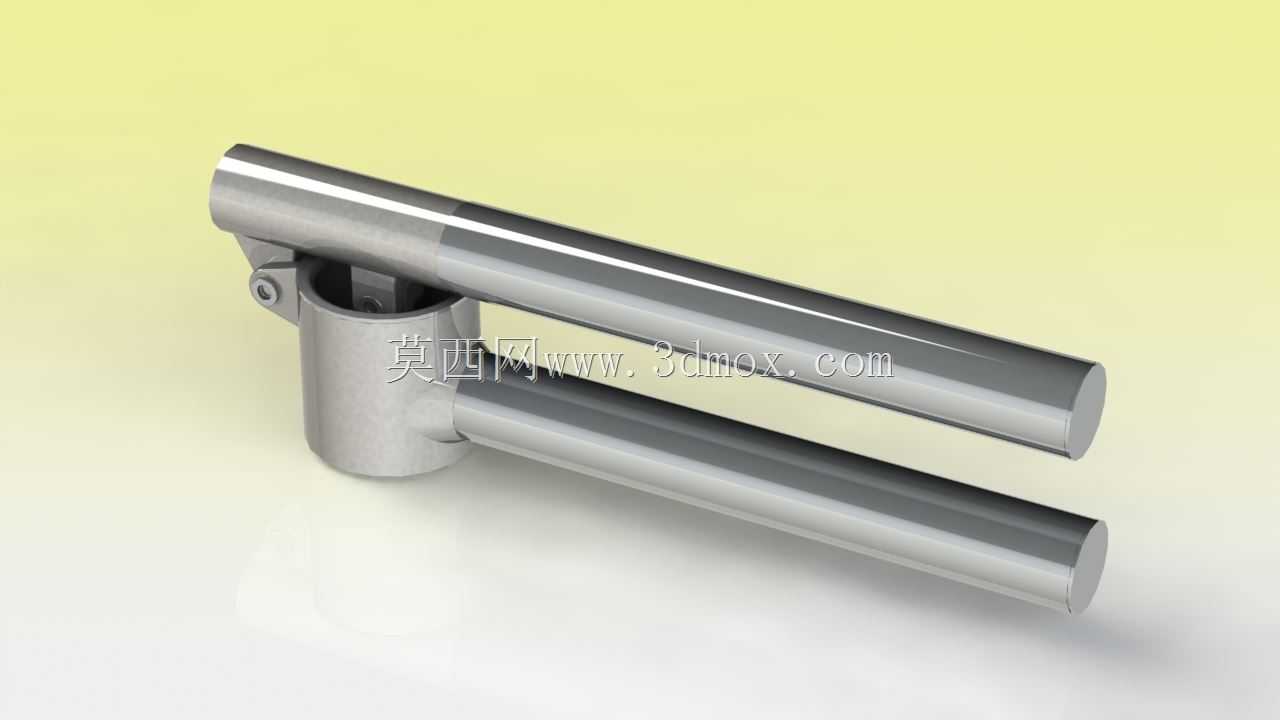

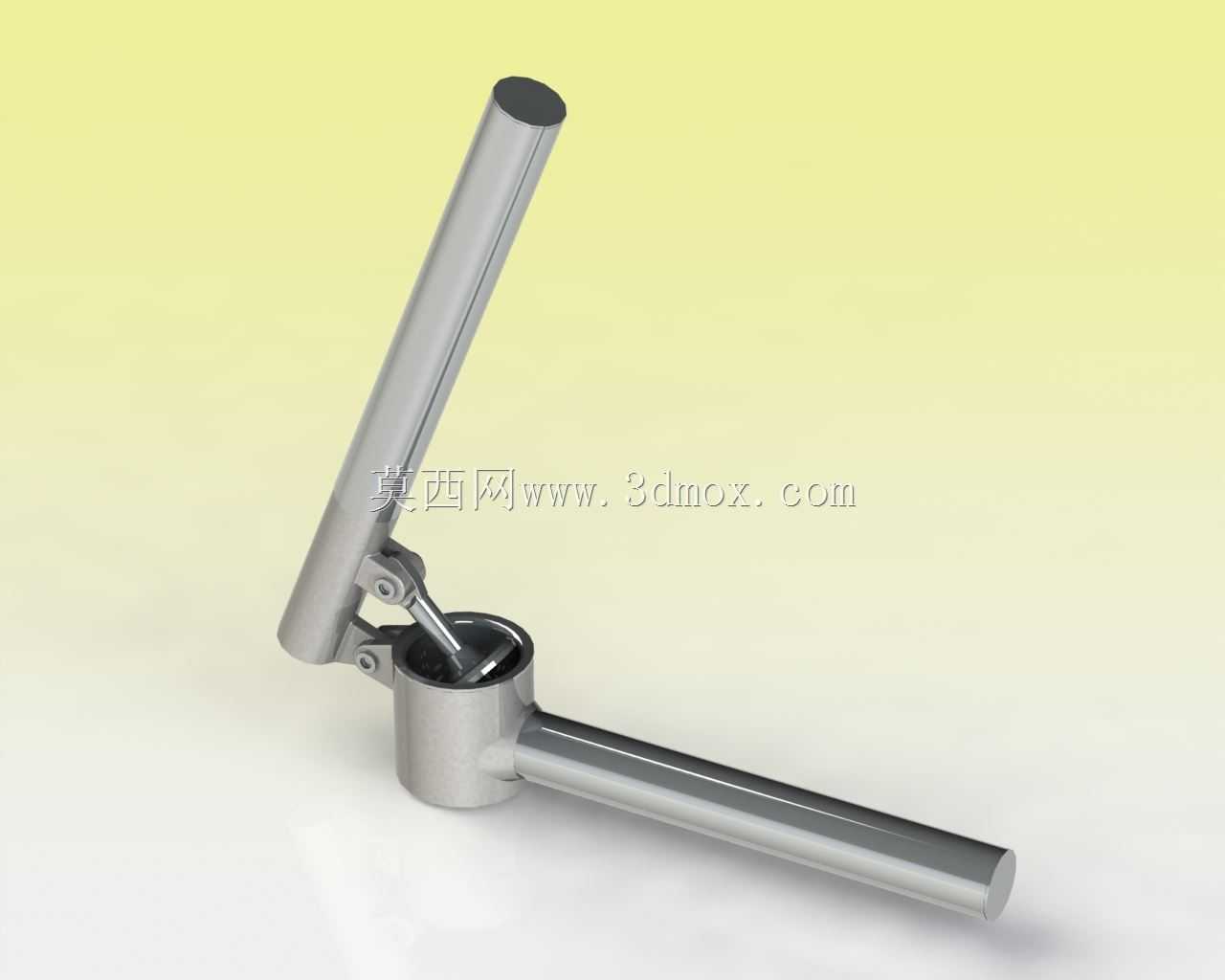

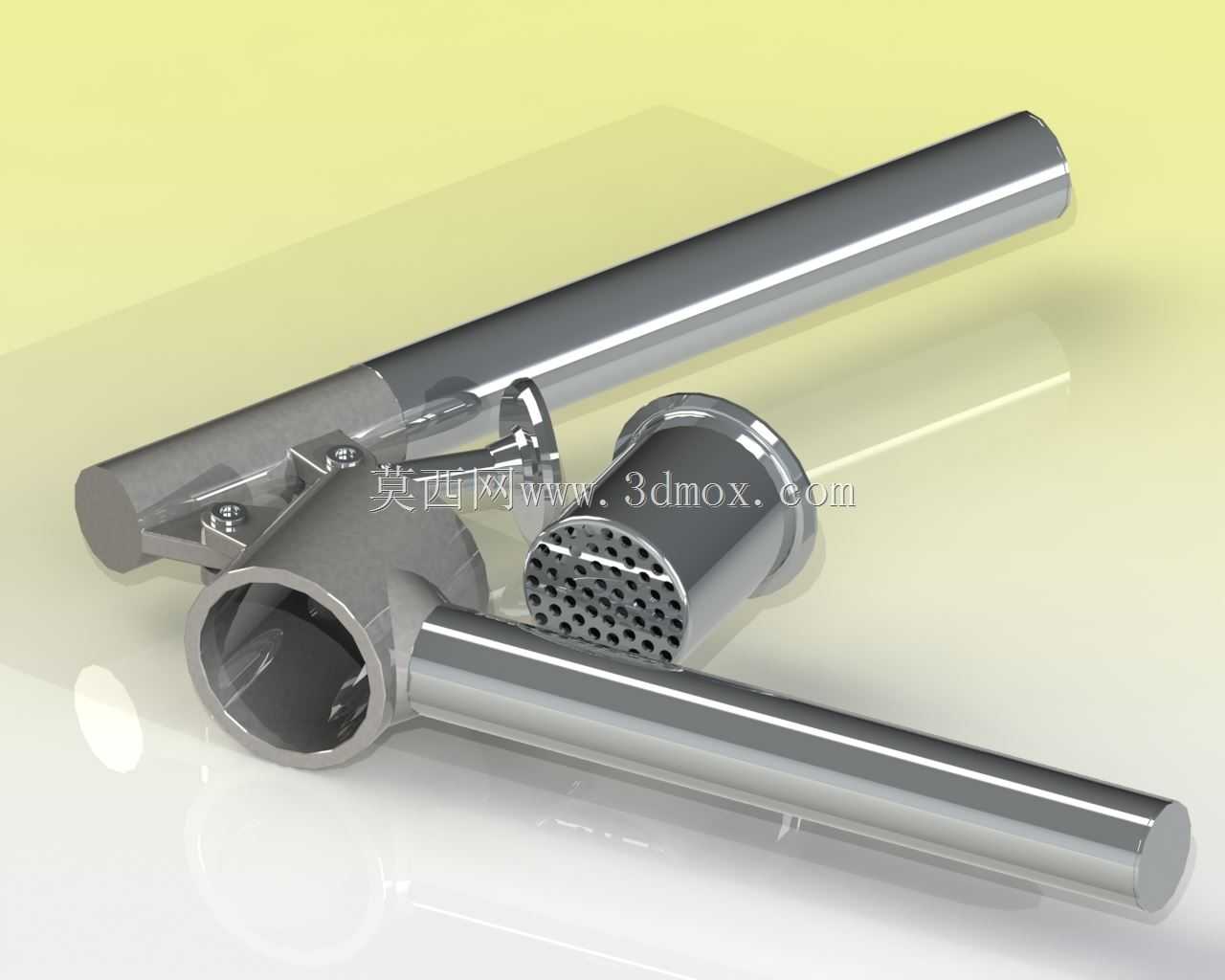

日常餐饮后厨、家庭烹饪场景中，处理大蒜时传统刀拍、刀切的方式不仅效率低，还容易让蒜汁粘黏砧板产生串味，手动压蒜器就是针对这一痛点设计的小型手动五金厨具，这款不锈钢压蒜器采用全金属接触食材的结构，避免了塑料材质长期接触酸性食材产生的老化、析出问题。从结构设计逻辑来看，整个产品采用杠杆式施力结构，两个长手柄作为力臂，铰接点设置在压腔靠近出料端的位置，按照杠杆力矩配比，人手施加在手柄末端的力经过放大后，足以将蒜粒通过带密集冲孔的压篦挤压成细腻蒜泥，压腔采用圆弧过渡的筒状结构，内径适配常规单瓣大蒜的尺寸，放入2-3瓣蒜后合模施压时，不会出现蒜粒从侧边缝隙挤出的问题。建模过程中首先绘制两个手柄的扫掠路径，手柄采用圆截面棒材结构，握持段做了轻微的直径加粗处理，提升握持施力时的舒适度，之后绘制压腔的回转体结构，压篦部分的冲孔采用阵列特征完成，所有孔的边缘都做了0.2mm的圆角处理，避免冲孔边缘过于锋利在清洁时划伤手部，同时也能减少蒜粒纤维卡在孔边的残留问题。铰接部分采用销轴连接结构，销轴与两个手柄的安装孔采用间隙配合，保证手柄开合时的转动顺畅度，同时在销轴端部做了铆接限位结构，避免长期使用后销轴脱出。整个产品的外形尺寸控制在长度200mm以内，压腔直径35mm，不需要额外的安装固定，手持即可操作，使用后可以将压篦部分拆下单独冲洗，没有清洁死角。建模时需要重点关注两个手柄合模时的贴合度，压腔上端的压头与压篦的间隙控制在0.1mm以内，保证施压时蒜粒能够被充分挤压，不会出现整块蒜粒卡在间隙中的情况，所有与食材接触的表面都做了抛光处理，表面粗糙度达到Ra0.8，既符合食品接触的卫生要求，也能减少蒜汁残留挂壁的问题。在结构验证阶段，需要模拟人手最大施力状态下的结构强度，手柄部分的壁厚足够承受150N的握持压力不会产生塑性变形，铰接位置的应力集中区域做了局部加厚处理，避免长期反复开合后出现断裂问题。
