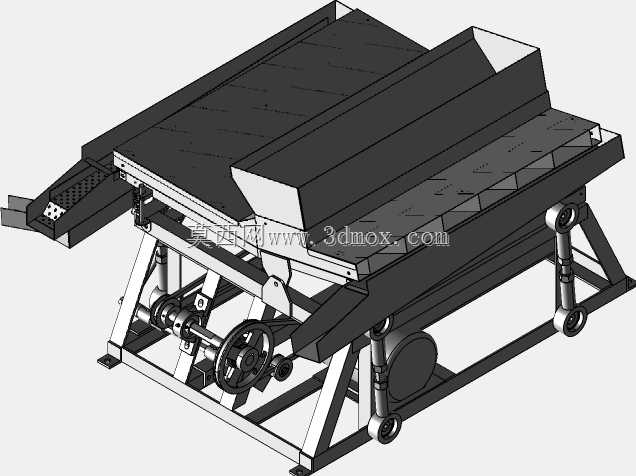

小型农用稻谷分选分离设备结构设计

这款小型稻谷分离设备主要面向丘陵山区散户种植、小型粮食加工点的作业场景，适配单批次100-500kg级的稻谷清选需求，可在农户晒场、村级加工坊这类场地有限的场景下完成稻谷与瘪粒、稻壳、砂石杂质的分离作业，无需复杂的地基固定，整机带脚轮可灵活转移作业位置，适配不同场地的转场需求。设备核心功能是通过振动台面的差速振动配合风力作用，利用不同物料的比重、悬浮速度差异实现分层分选，饱满稻谷沿台面向上运动进入出料口，轻杂质随气流带走，重质砂石沿台面侧边的杂料通道排出，一次作业即可完成稻谷的清选分级，分离后的稻谷含杂率可控制在1%以内，满足后续碾米加工的进料要求。从设计思路来看，整机采用框架式焊接机架作为承载基础，台面倾斜角度可通过侧边的手轮调节机构在0-8度范围内调整，适配不同含水率、不同品种稻谷的分选需求，底部的偏心振动机构通过带轮与驱动电机连接，振动频率可通过更换带轮直径调整，两侧的支撑弹簧采用刚度匹配的圆柱螺旋弹簧，既保证振动传导的稳定性，又避免振动传递到机架造成整机移位。建模过程中先搭建机架的方钢焊接框架，确定各安装面的基准平面，再依次搭建振动台面的分层结构、偏心轴传动组件、角度调节丝杠、脚轮支撑组件，装配过程中需要校验振动组件的运动干涉，确认偏心轮转动全行程内与机架、台面无碰撞，同时预留驱动电机的安装空间，确定传动带的张紧调节行程。整机安装边界控制在长1800mm、宽1200mm、高1100mm范围内，进料口高度适配人工倒料的作业高度，无需额外搭建上料平台，出料口高度可直接对接收集袋或小型碾米设备的进料端，减少物料中转环节。建模时需要重点关注振动台面的筛面倾角、偏心块的偏心距参数匹配，不同参数组合会直接影响分选效率与净度，建模阶段通过运动仿真模拟不同参数下的台面运动轨迹，确认物料在台面上的走料速度符合设计预期，避免出现物料堆积、走料偏斜的问题，同时对焊接机架的受力点做加强筋处理，抵消长期振动带来的结构疲劳风险。
