亚洲风格幻想类护手单刀结构设计

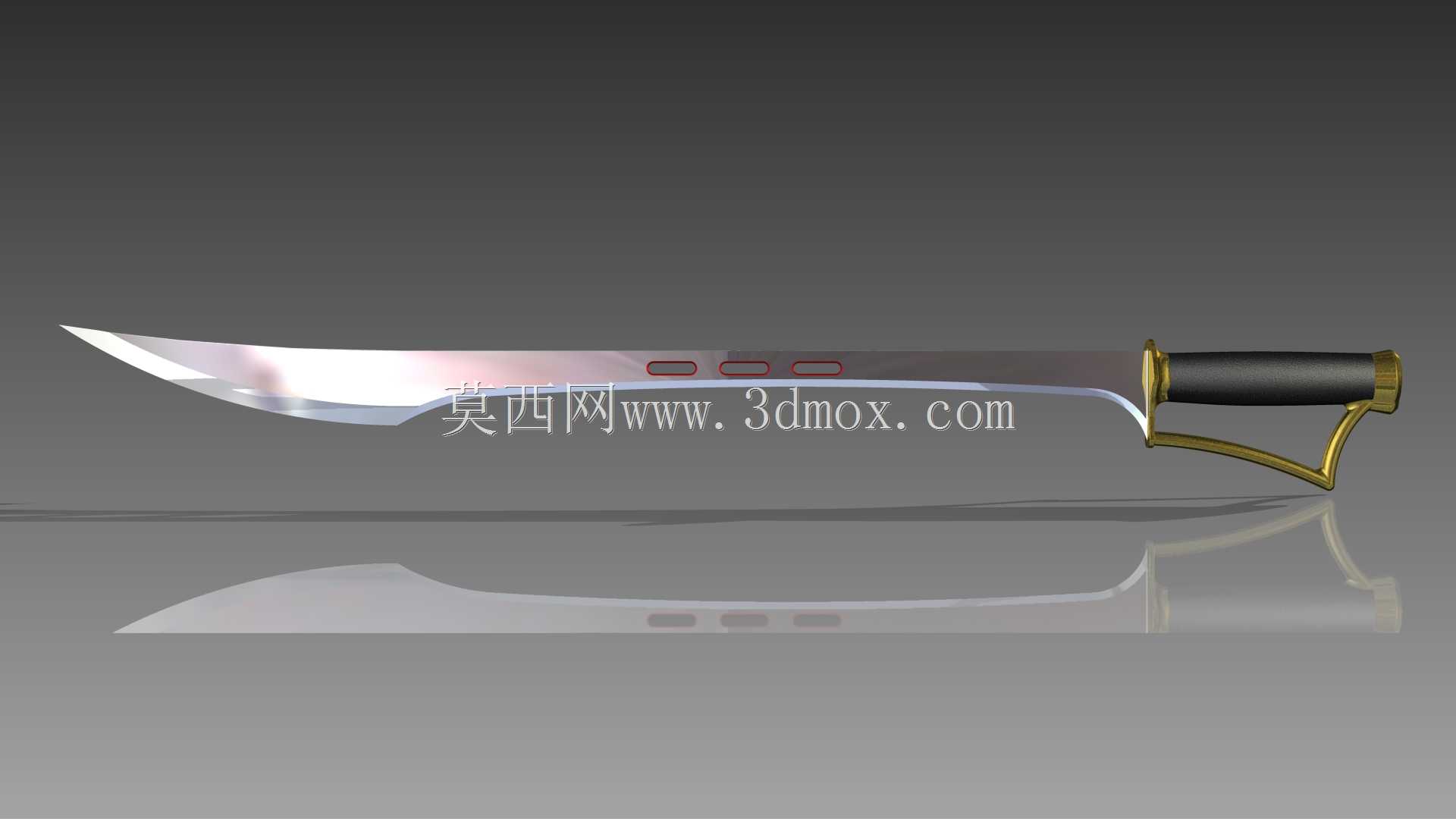

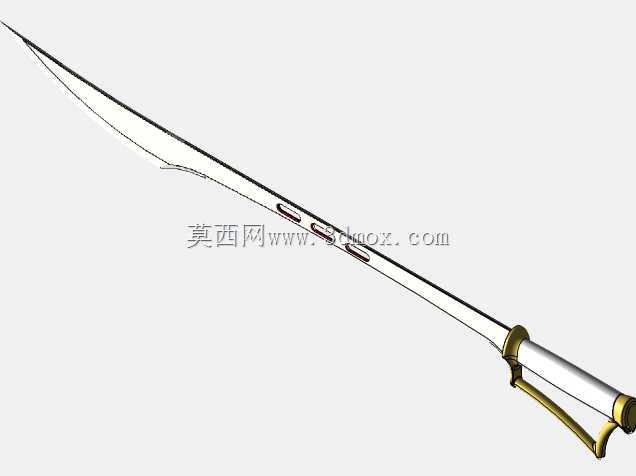

这款带D型护手的单刀结构，在文创衍生品开发、影视道具预制、国风游戏资产制作领域都有明确的落地场景，建模时优先还原了刃部的切削弧度与配重平衡逻辑，避免常规刀剑模型只重外形忽略握持手感的问题。实际建模过程中，先在Autodesk Inventor里绘制刃部的纵向轮廓草图，以刀背为基准线偏移出刃口的渐变厚度，从刀根到刀尖的厚度递减比例控制在3:1，保证劈砍受力时的结构强度仿真合理性，刃身靠近护手位置开的三个长圆形减重槽，草图阶段就做了圆角过渡处理，避免应力集中的结构缺陷，后续渲染阶段直接复用Inventor的模型导入Rendering模块做材质附着。护手部分采用黄铜材质的弯折结构，建模时先做D型轮廓的扫掠路径，截面采用带圆弧过渡的扁钢形态，和刀身衔接的位置做了1.2mm的嵌入配合槽，避免装配时出现面与面的干涉，握柄部分采用木质内芯外包防滑纹理的结构，建模时先做圆柱基体，表面滚压0.8mm深度的菱形防滑纹，尾部的金属柄帽和握柄采用过盈配合的结构设计，安装边界上整刀长度控制在920mm，刃长680mm，握柄长度180mm，护手最大宽度120mm，整体重心落在距离护手120mm的刃身位置，符合单手刀具的配重使用习惯。刃部的曲面建模没有采用简单的拉伸倒角，而是用放样命令逐段调整刃口的开刃角度，靠近刀根的位置开刃角度为25度，兼顾强度，靠近刀尖的位置开刃角度收窄到18度，保证穿刺性能，刃身表面的反光效果在渲染时做了分层材质处理，高碳钢的基底材质上叠加轻微的锻打纹理，避免塑料感。建模过程中所有配合面都预留了0.1mm的装配间隙，若后续要做3D打印实体道具，可直接导出STL格式做切片处理，不需要额外修复破面，护手和刀身的连接位置做了隐藏式的定位销孔结构，实体装配时可以用2mm的铜销做固定，避免使用时出现松动。木质握柄的建模特意做了和手部贴合的微弧收腰，不是规则的圆柱形态，握持时的贴合度更好，刃身的倒影效果在渲染时采用平面反射加轻微模糊处理，还原金属表面的漫反射特性，没有做过度的镜面反光，更贴近真实刀具的材质表现。
