复古怀表式便携罗盘结构设计

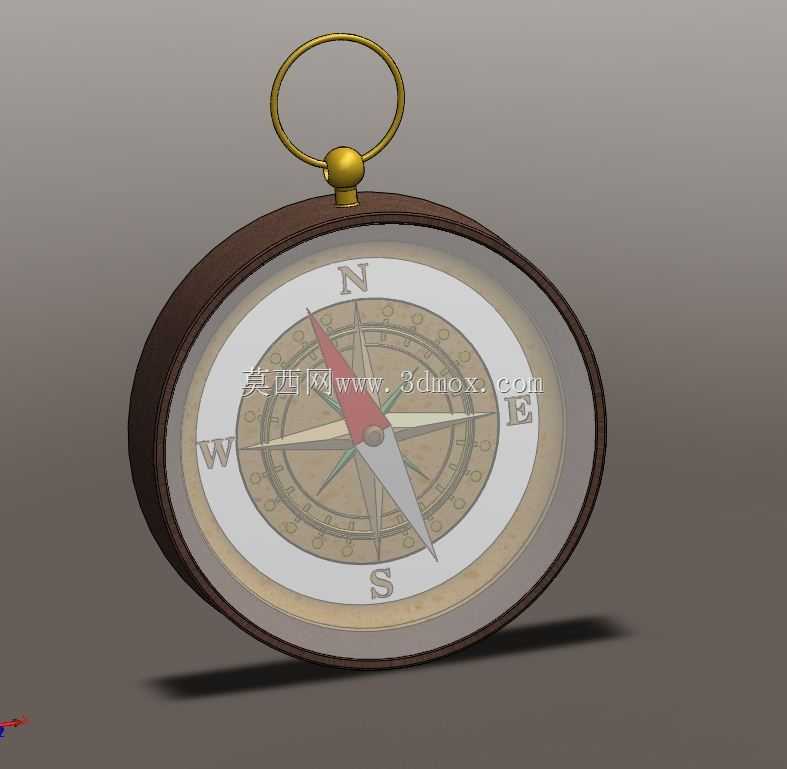

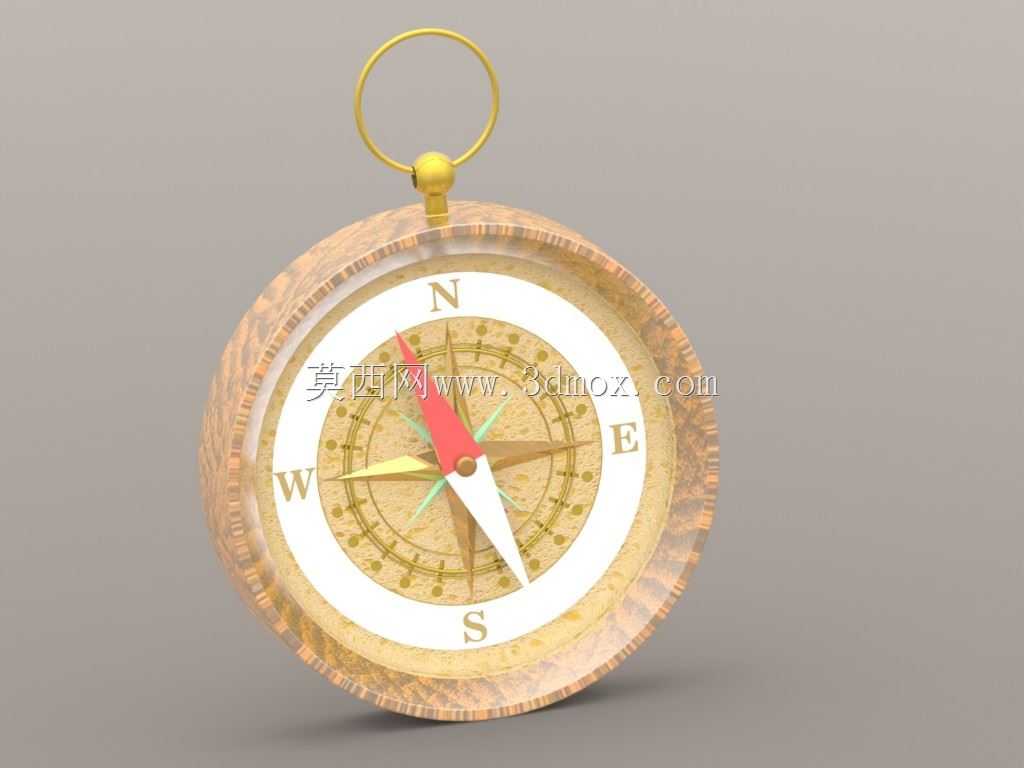

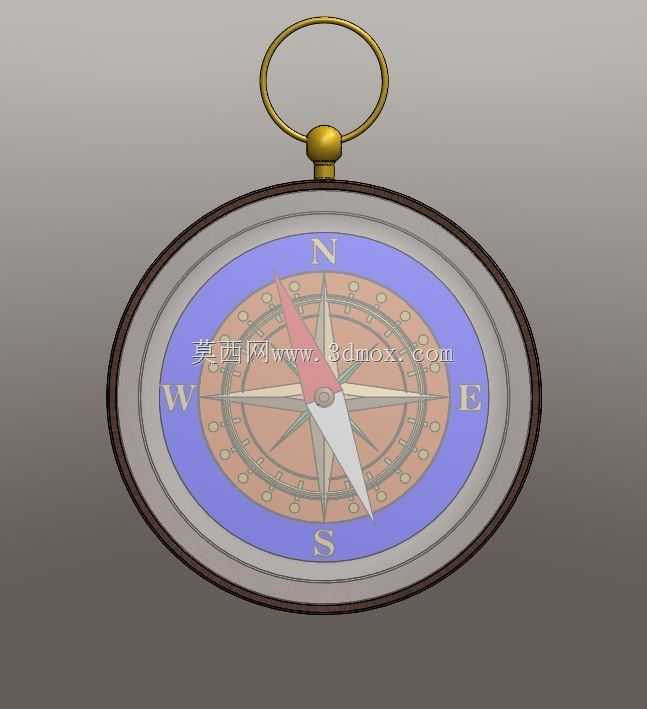

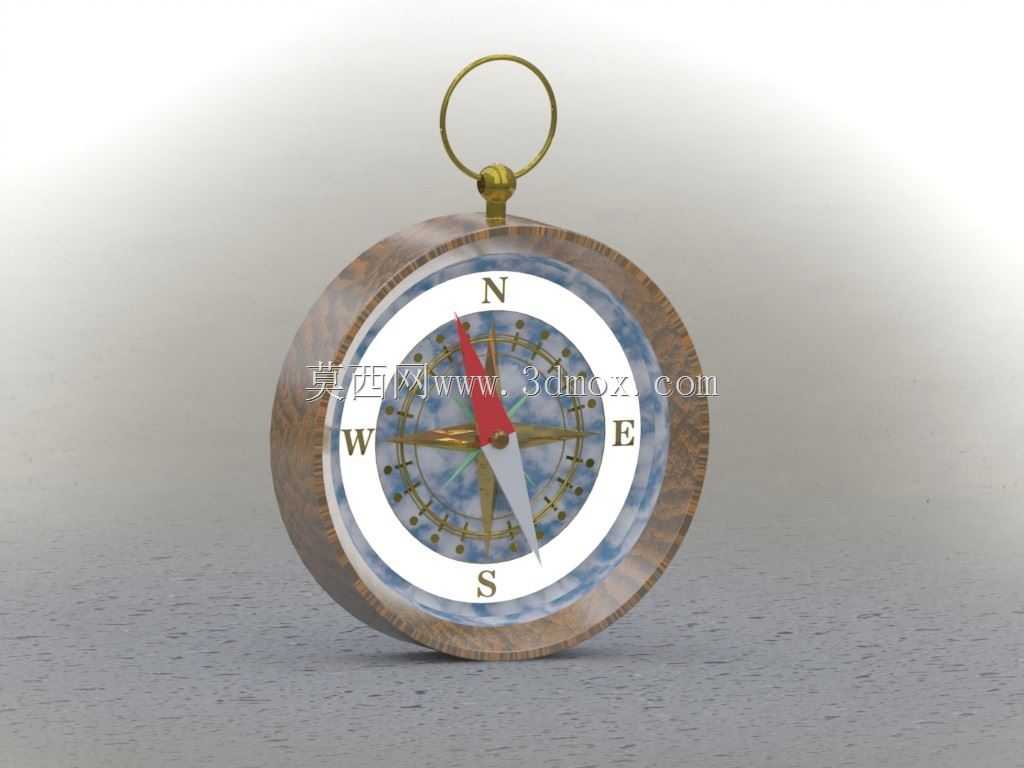

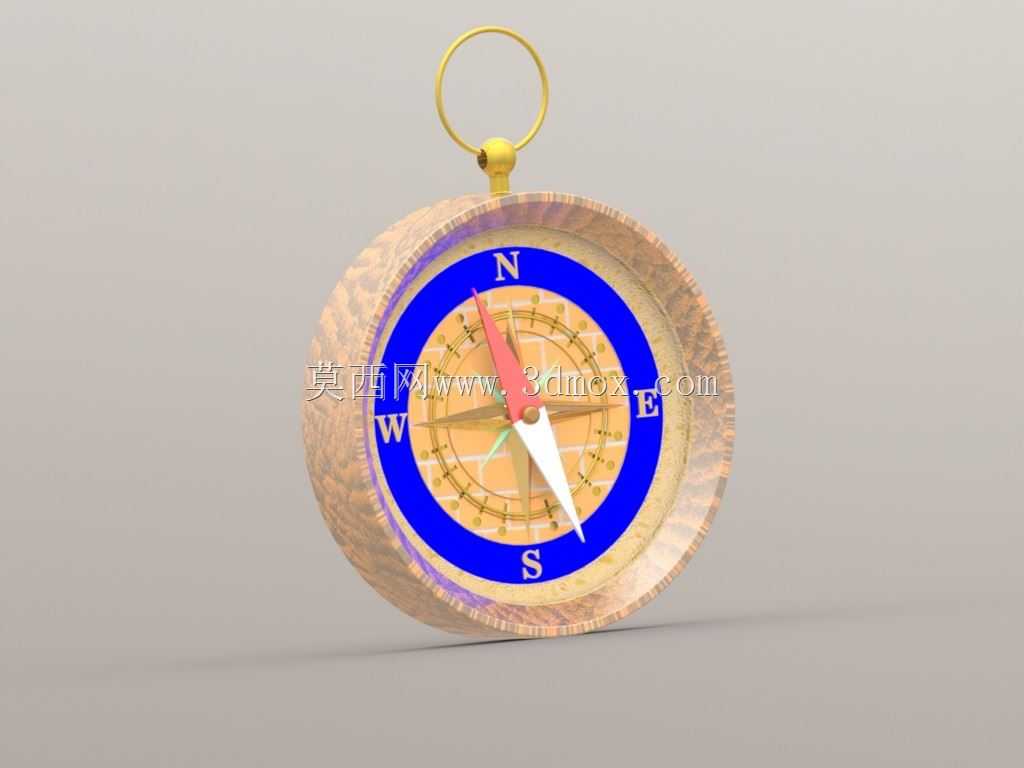

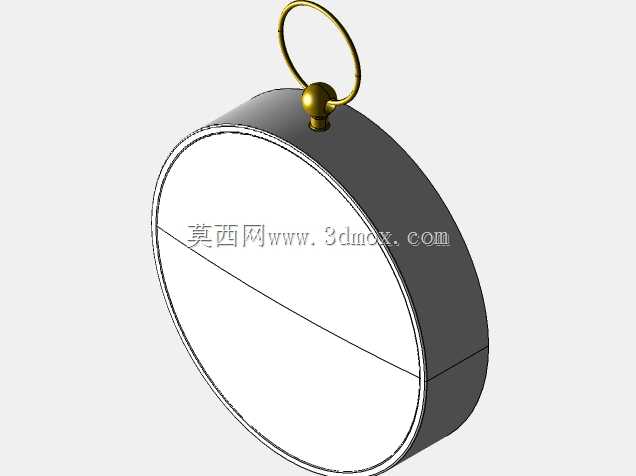

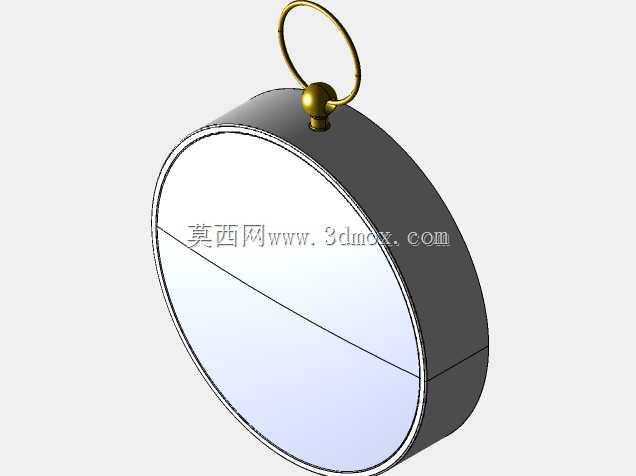

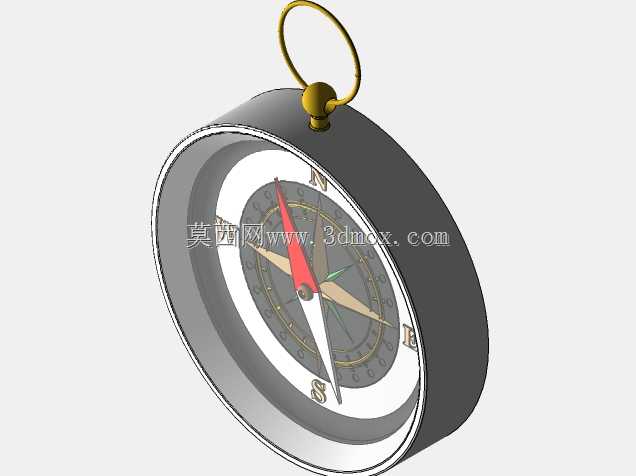

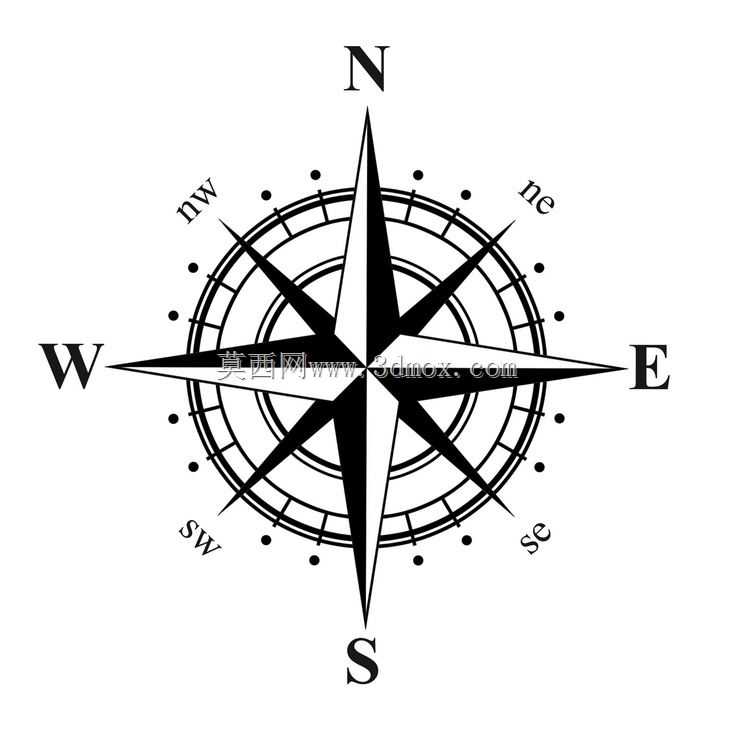

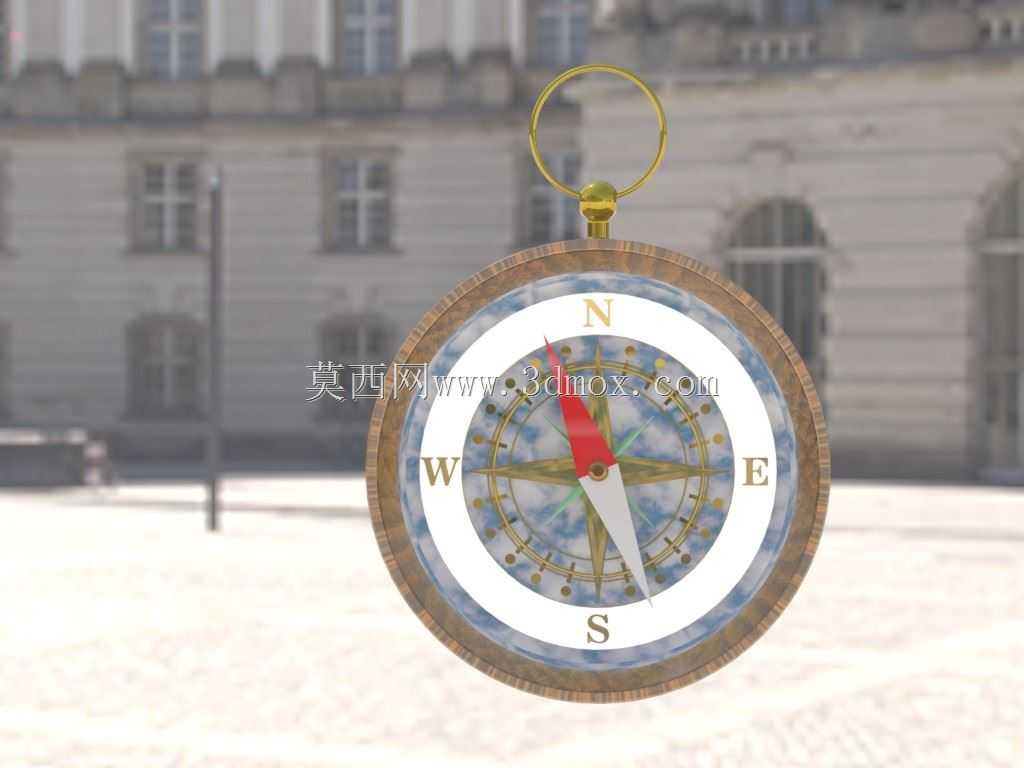

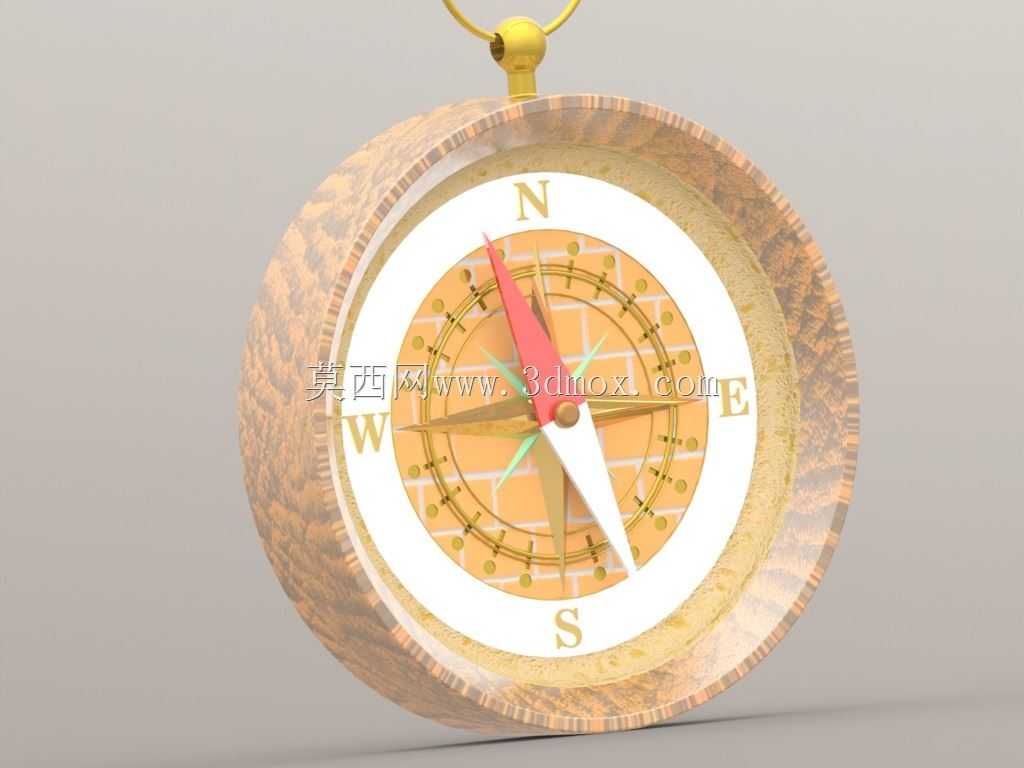

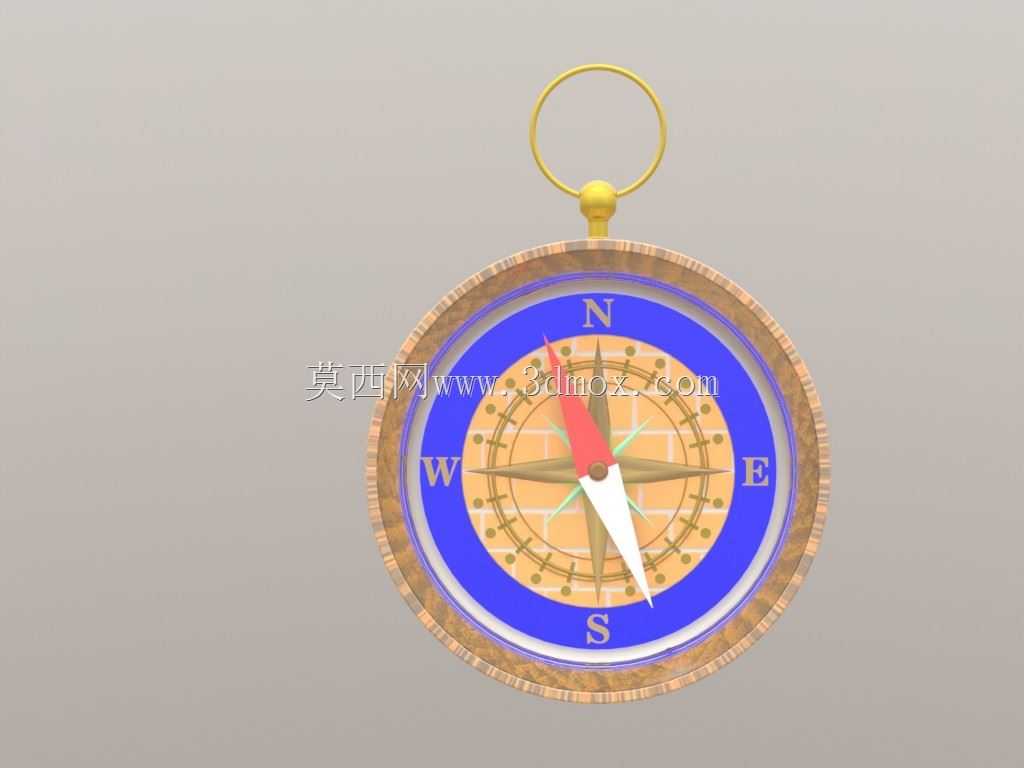

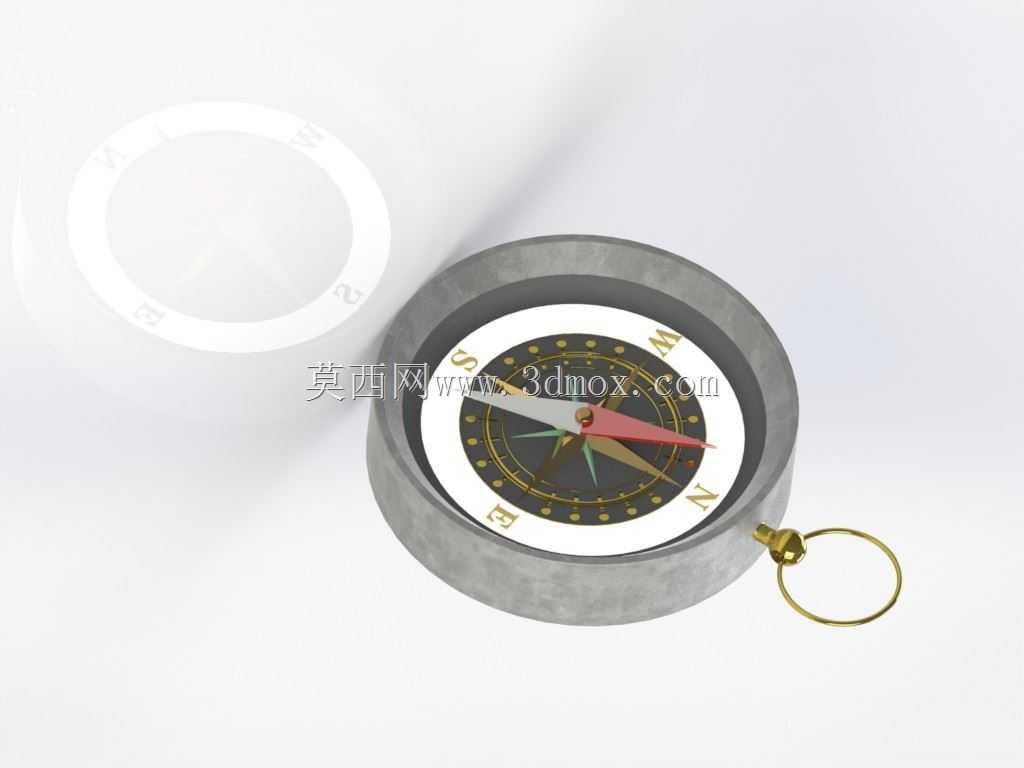

这款复古怀表造型的定向罗盘，主要面向户外勘探、野外作业、复古文创陈设等场景使用，核心功能是通过磁针受地磁场作用的指向特性，为使用者提供精准的方位参照，相比普通平板罗盘，怀表式的挂环结构可以方便挂载在背包、腰带处，金属外圈的防护结构也能避免内部磁针、刻度盘在户外磕碰中出现偏移损坏。从结构设计层面来看，整体采用分层装配思路，最外层是做了仿木纹质感的环形金属壳体，顶部集成挂环与转轴连接结构，挂环可以360度自由转动，满足不同挂载角度的使用需求；壳体内部嵌装蓝白配色的方位刻度盘，刻度盘上清晰标注N、E、S、W四个主方位，同时细分360度刻度标识，满足定向时的精度读取需求；中心位置装配带红白色标识的磁性指针，指针下方设置玛瑙顶针结构，最大限度降低转动摩擦阻力，保证指针指向的灵敏度与稳定性，指针与刻度盘之间预留0.3mm的装配间隙，避免转动过程中出现剐蹭卡滞。建模过程中先通过旋转凸台命令生成主体壳体的基础轮廓，再对壳体边缘做圆角过渡处理，还原复古怀表的圆润握持手感；挂环部分采用扫描特征生成环形结构，单独绘制挂环与壳体连接的球头转轴零件，通过同轴心配合完成装配，保证挂环的转动自由度；刻度盘部分先绘制环形基体，再通过包覆命令将方位标识与刻度线蚀刻在盘体表面，还原实物的刻度质感；磁针部分单独绘制两端锥度的指针造型，区分红、白两色的指向端，装配时在中心位置添加基准轴配合，模拟磁针的自由转动状态。整体外形控制在直径65mm、厚度18mm的尺寸边界内，挂环展开后整体高度为92mm，完全适配手持握持、随身挂载的使用需求，壳体边缘做1.5mm的圆角处理，避免尖锐棱角在携带过程中勾刮衣物。设计时特意参考了传统航海罗盘的视觉特征，在刻度盘外圈添加仿罗盘层叠的装饰纹理，兼顾实用功能与复古装饰属性，既可以作为户外定向的实用工具，也能作为复古风格的陈设摆件使用。建模过程中对所有配合间隙做了公差校核，保证内部转动部件无卡滞，外部防护壳体的壁厚控制在2mm，兼顾结构强度与整体重量控制，整机重量控制在80g左右，长时间随身挂载不会产生明显的负重感。
